cUL Listed
Identifiant de lhomologation: FILE E 221474| Tension nominale UN | Intensité nominale IN | Section AWG | Section mm2 | |
|---|---|---|---|---|
| 60 V | 4 A |
SAC-5P-M12FY/2X0,15-PUR/MS HU
-
Câble pour capteurs/actionneurs
1776831
Câble pour capteurs/actionneurs, 5-pôles, PUR exempt d'halogène, gris-noir RAL 7021, Connecteur femelle droit M12, codage: A, sur connecteur mâle droit M12 SPEEDCONNEC, codage: A et connecteur mâle droit M12, codage: A, longueur de câble: 0,15 m
Informations détaillées concernant le produit
| Type de produit | Répartiteur avec câble |
| Nombre de pôles | 5 |
| Nombre de sorties de câble | 2 |
| Blindé | non |
| Détrompage | A |
| Propriétés d'isolation | |
| Catégorie de surtension | II |
| Degré de pollution | 3 |
| Classe d'inflammabilité selon UL 94 | V0 |
| Matériau du joint | NBR |
| Matériau de surface de prise | TPU, ignifuge, autoextinguible |
| Matériau de contact | CuSn |
| Matériau de surface du contact | Ni/Au |
| Matériau de porte-contacts | TPU GF |
| Matériau du raccordement vissé | Zinc moulé sous pression, nickelé |
| Résistance d'isolement | ≥ 100 MΩ |
| Tension nominale UN | 30 V AC |
| 30 V DC | |
| Intensité nominale IN | 1,5 A |
| Caractéristiques mécaniques | |
| Cycles d'enfichage | ≥ 100 |
| Affichage d'état | non |
| Présence d'un affichage d'état | non |
| Raccordement 1 | |
| Type | Connecteur femelle droit M12 |
| Type de codage | A |
| Raccordement 2 | |
| Type | connecteur mâle droit M12 SPEEDCONNEC |
| Nombre de pôles | 12 |
| Mode de verrouillage | SPEEDCONNEC |
| Type de codage | A |
| Raccordement 3 | |
| Type | connecteur mâle droit M12 |
| Type de codage | A |
| Longueur du câble | 0,15 m |
| PUR exempt d'halogène noir [PUR] | |

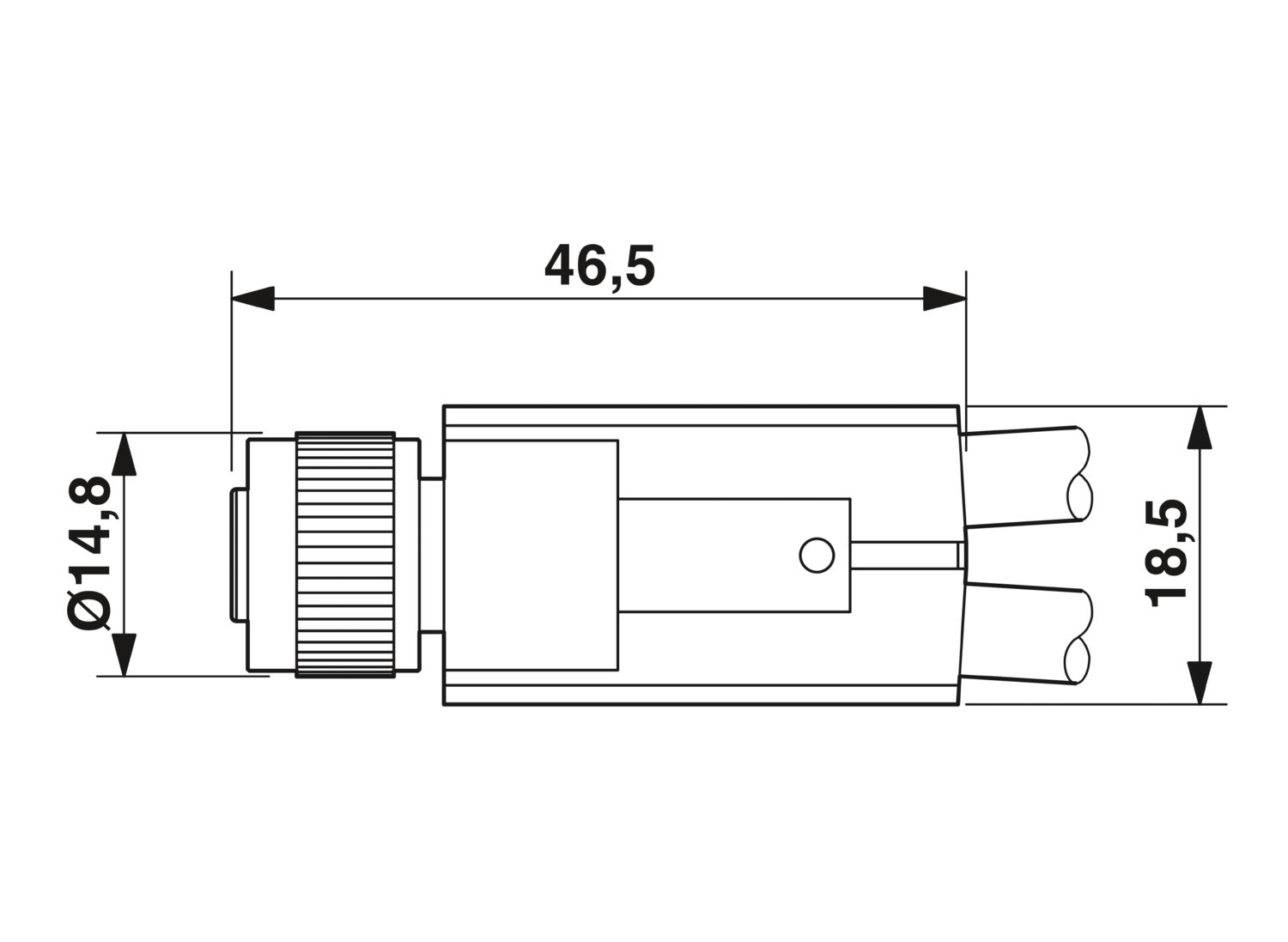

| Dessin coté |
|
| Poids de gaine | 33 kg/km |
| Style UL AWM | 20549 |
| Nombre de pôles | 5 |
| Blindé | non |
| Type | PUR exempt d'halogène noir [PUR] |
| Structure du conducteur ligne de signal | 42x 0,10 mm |
| AWG ligne de signaux | 22 |
| Section de câble | 5x 0,34 mm² (Ligne de signal) |
| Diamètre de fil avec isolant | 1,27 mm 0,05 mm (Ligne de signal) |
| Diamètre extérieur du câble | 4,55 mm ±0,15 mm |
| Gaine extérieure, matériau | PUR |
| Gaine extérieure, coloris | gris-noir RAL 7021 |
| Matériau conducteur | Cordon Cu nu |
| Matériau isolant de fil | PP |
| Fil, coloris | noir, marron, bleu, blanc, vert/jaune |
| Epaisseur isolement | env. 0,50 mm |
| Résistance max. du conducteur | max. 58 Ω/km (à 20 °C) |
| Résistance d'isolement | ≥ 16 GΩ*km (à 20 °C) |
| Tension nominale câble | 300 V |
| Tension d'essai | 3000 V |
| Rayon de courbure minimal, pose fixe | 23 mm |
| Rayon de courbure minimal, pose souple | 46 mm |
| Capacité de charge dynamique (pliage) | Cycles de flexion max.: 10000000, Rayon de courbure: 46 mm, Rayon de courbure: 10 x D, Course: 10 m, Vitesse de déplacement: 3 m/s, Accélération: 10 m/s² |
| Capacité de charge dynamique (torsion) | Torsion: ±180 °/m, Cycles de torsion: ≥2000000, Fréquence de torsion: 35 cycles/min. |
| Absence d'halogène | selon DIN VDE 0472 partie 815 |
| Résistance à la propagation des flammes | selon UL 758/1581 FT2 |
| DIN EN 60332-2-2 (20 s) | |
| Résistance à l'huile | selon DIN EN 60811-2-1 |
| Résistance spéciale | bonne résistance aux acides, aux lessives alcalines et aux solvants |
| résistant à l'hydrolyse et aux microbes | |
| résistant à l'eau de mer | |
| relativement résistant aux UV (selon DIN EN ISO 4892-2-A) | |
| Propriétés particulières | compatible chaîne porte-câbles |
| exempt de silicone | |
| exempt de substances néfastes à l'application d'enduits | |
| souple | |
| Température ambiante (fonctionnement) | -40 °C ... 80 °C (câble, pose fixe) |
| -25 °C ... 80 °C (Câble, pose souple) | |
| Conditions ambiantes | |
| Température ambiante (fonctionnement) | -25 °C ... 85 °C (connecteur mâle / femelle) |
| -40 °C ... 80 °C (câble, pose fixe) | |
| -5 °C ... 80 °C (Câble, pose souple) | |
| Désignation de la norme | Connecteur M12 |
| Normes/prescriptions | CEI 61076-2-101 |
