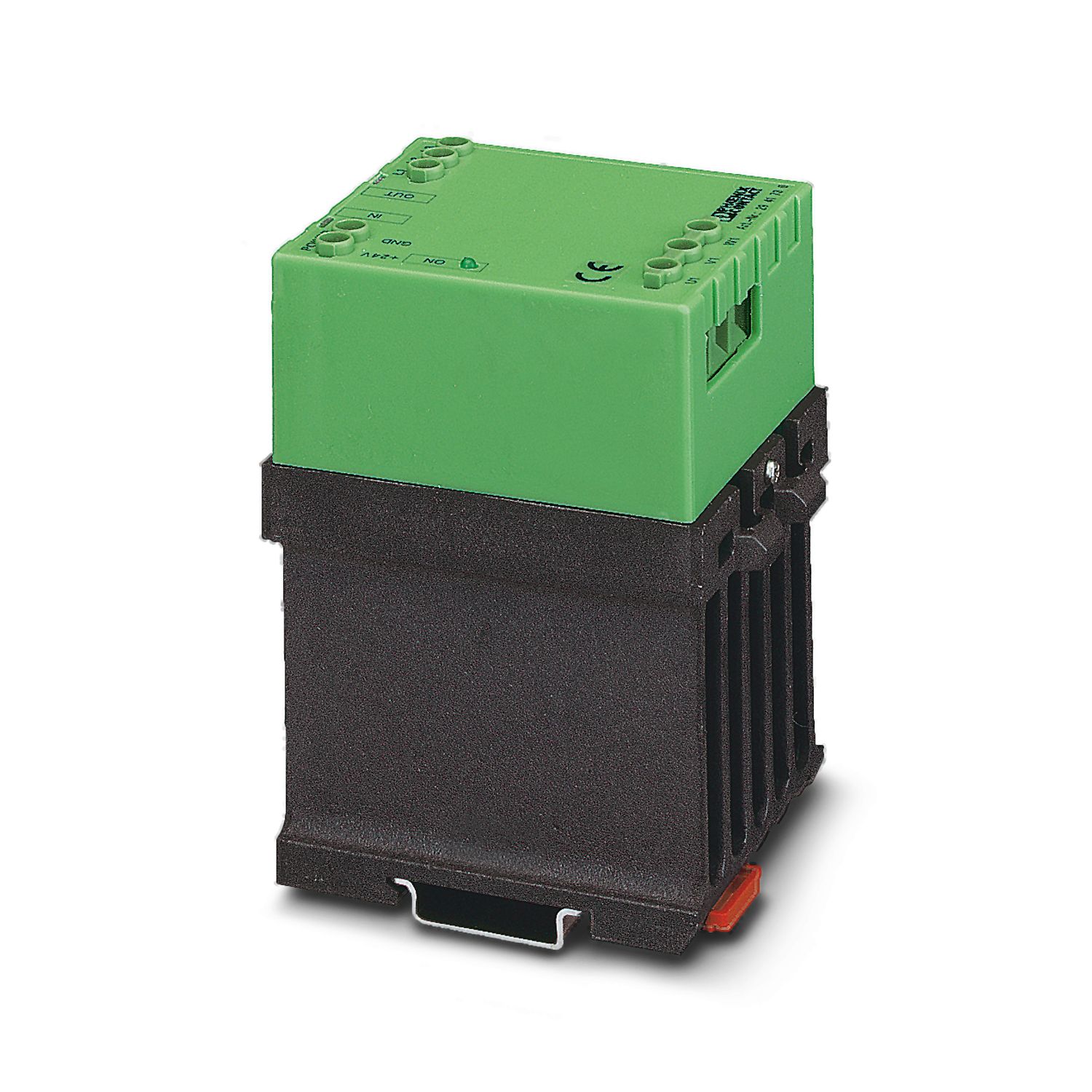

ELR 3/ 9-400
-
Relais de puissance
2941701

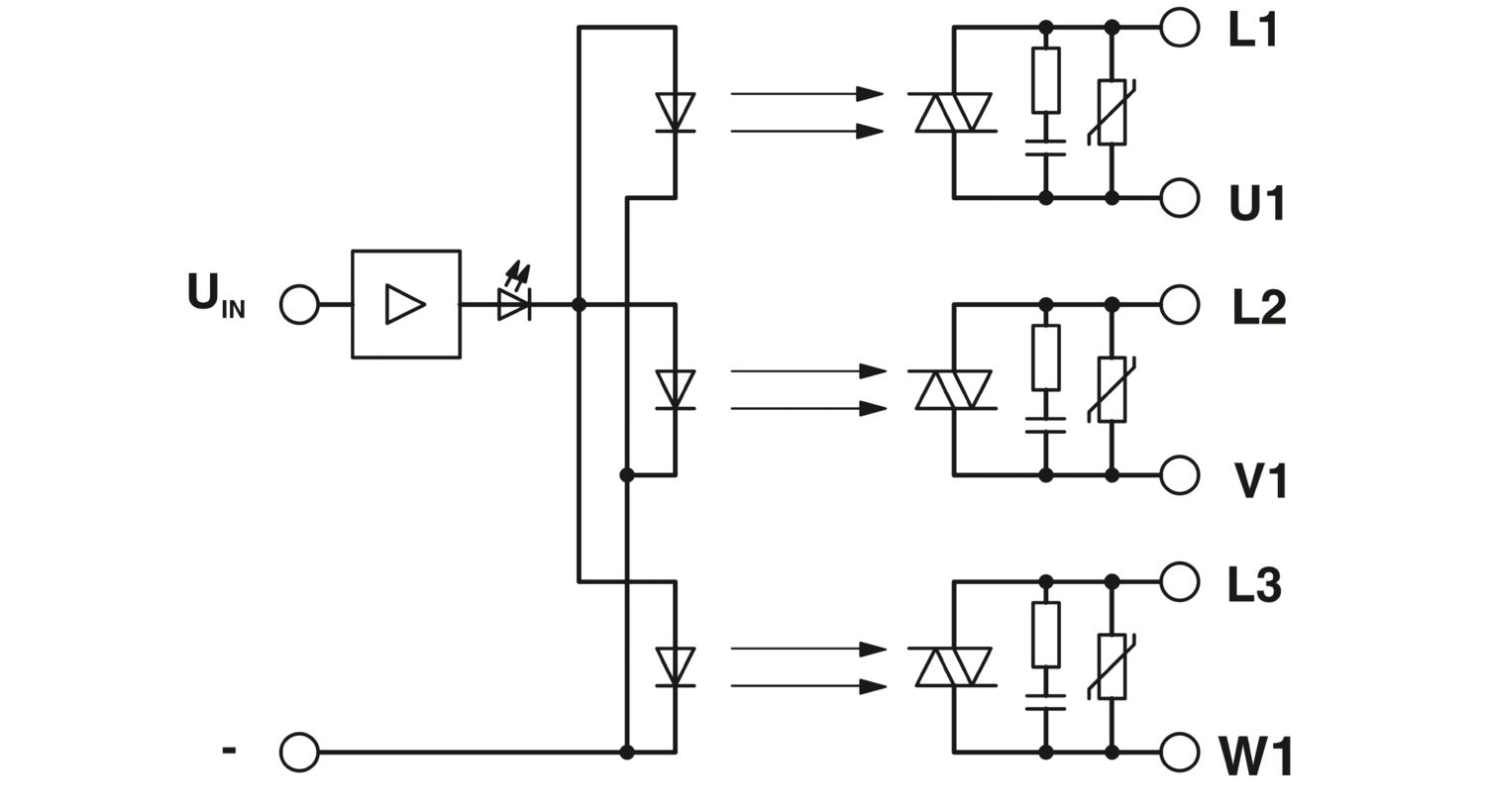

Relais électronique de puissance, pour commander directement des appareils triphasés, avec voyant et circuit de protection, sortie : 110-440 V AC/3 x 9 A
Informations détaillées concernant le produit
| Type de produit | Contacteur à semi-conducteurs |
| Mode de fonctionnement | 100 % ED |
| Propriétés d'isolation: Distances dans l'air et lignes de fuite entre les circuits électriques | |
| Isolant | Isolation de base |
| Nombre de phases | 3 |
| Fréquence de commutation | max. 10 Hz (pour cos φ= 0,5) |
| Type de réseau | 3-phasig |
| Tension d'essai (Entrée/sortie) | 2,5 kV (50 Hz, 60 s) |
| Fréquence de commutation | max. 10 Hz (pour cos φ= 0,5) |
| Commande | |
| Dénomination entrée | Entrée de commande droite/gauche |
| Tension de commande assignée UC | 24 V DC |
| Plage de tension de commande | 19,2 V DC ... 28,8 V DC |
| Plage de tension par rapport à UC | 0,8 ... 1,2 |
| 0,8 ... 1,2 | |
| Courant de commande assigné IC | 16 mA |
| Temps de réaction en fonctionnement normal | 20 ms |
| 20 ms | |
| Circuit de protection | Protection contre inversions de polarité; Diode contre inversions de polarité |
| Parafoudre basse tension | |
| Affichage d'état | LED (jaune) |
| Fréquence de transmission | 1 Hz (pour cos φ= 0,5) |
| Sortie AC | |
| Tension de service assignée Ue | 400 V AC |
| Plage de tension de service | 110 V AC ... 440 V AC |
| Tension inverse de blocage | 800 V |
| Fréquence du réseau | 50 Hz |
| 60 Hz | |
| Plage de courant de charge | 150 mA ... 9 A (voir derating) |
| Courant de fuite | typ. 7 mA |
| Tension résiduelle | typ. 1,5 V |
| Courant de choc | 230 A (tp = 10 ms, à 25 °C) |
| Circuit de protection | Circuit RC; Circuit RC |
| Parafoudre basse tension | |
| Limitation de la surtension | > 750 V |
| Circuit de commande | |
| Type de raccordement | Raccordement vissé |
| Longueur à dénuder | 8 mm |
| Filetage vis | M3 |
| Section de conducteur rigide | 0,2 mm² ... 6 mm² |
| Section de conducteur souple | 0,2 mm² ... 4 mm² |
| Section conduct. AWG | 24 ... 10 |
| Circuit de puissance | |
| Type de raccordement | Raccordement vissé |
| Longueur à dénuder | 8 mm |
| Filetage vis | M3 |
| Section de conducteur rigide | 0,2 mm² ... 6 mm² |
| Section de conducteur souple | 0,2 mm² ... 4 mm² |
| Section conduct. AWG | 24 ... 10 |
| Largeur | 62 mm |
| Hauteur | 84 mm |
| Profondeur | 110 mm |
| Couleur | vert (RAL 6021) |
| Conditions ambiantes | |
| Indice de protection | IP20 |
| Température ambiante (fonctionnement) | -20 °C ... 60 °C |
| Température ambiante (stockage/transport) | -20 °C ... 70 °C |
| Distances dans l'air et lignes de fuite entre les circuits électriques | |
| Normes/Prescriptions | EN 50178 |
| Spécifications CEM | |
| Normes/Prescriptions | EN 61000-6-2 |
| EN 61000-6-4 | |
| Type de montage | Montage sur rail DIN |
| Instructions de montage | juxtaposable à intervalles > 20 mm |
| Position de montage | verticalement (profilé horizontal) |
| Référence | 2941701 |
| Conditionnement | 1 Unité(s) |
| Commande minimum | 1 Unité(s) |
| Clé de vente | DK7212 |
| Product key | DK7212 |
| GTIN | 4017918101046 |
| Poids par pièce (emballage compris) | 745,4 g |
| Poids par pièce (hors emballage) | 745,4 g |
| Numéro du tarif douanier | 85364900 |
| Pays d'origine | DE |
ETIM
| ETIM 9.0 | EC002055 |
UNSPSC
| UNSPSC 21.0 | 39122333 |
| EU RoHS | |
| Conforme aux exigences de la directive RoHS | Oui |
| sauf exceptions mentionnées | 7(a), 7(c)-I |
| China RoHS | |
| Environment friendly use period (EFUP) |
EFUP-50
Vous trouverez un tableau de déclaration conformément à lACPEIP (China RoHS) concernant les produits dans la zone de téléchargement du produit correspondant sous « Déclaration du fabricant ». Pour tous les produits avec EFUP-E, aucun tableau de déclaration conformément à lACPEIP (China RoHS) nest établi car cela nest pas nécessaire.
|
| EU REACH SVHC | |
| Indication de substance soumise à autorisation REACH (n° CAS) | Hexahydromethylphthalic anhydride (n° CAS: Non applicable) |
| Lead (n° CAS: 7439-92-1) | |
| SCIP | f8f3fb46-97cd-45d2-b029-25474a8df6bc |
Produits compatibles
Avantages
Fréquence de commutation élevée
Connexion sans interférence et sans usure jusqu'à 500 V AC/9 A
Circuit de protection en entrée et en sortie
Affichage d'état
