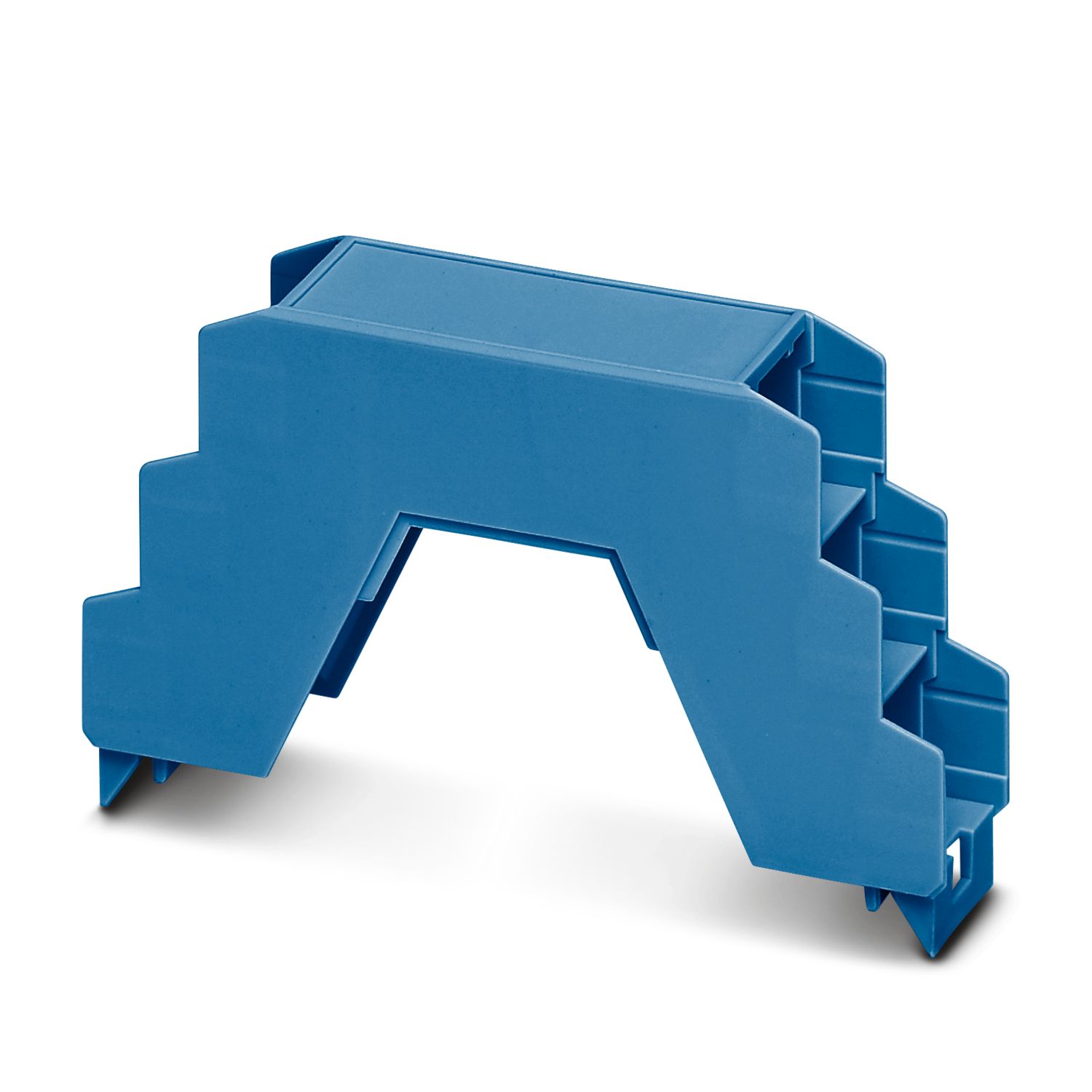

ME 22,5 OT-3MSTBO BU
-
Partie supérieure du boîtier
1161796
Boîtier électronique sur rail DIN, Partie supérieure du boîtier pour connecteurs avec embase, largeur: 22,6 mm, hauteur: 102 mm, profondeur: 60,15 mm, coloris: bleu (similaire à RAL 5015)
Informations détaillées concernant le produit
| Instructions de montage | Veuillez respecter le conseil d'utilisation se trouvant dans la zone de téléchargement. |
| Type de produit | Partie supérieure du boîtier |
| Type de boîtier | Boîtier électronique sur rail DIN |
| Série de boîtiers | ME |
| Gamme de produits | ME 22,5.. |
| Nombre de pôles maximum | 30 (pas: 3,5 mm) |
| 24 (pas: 5 mm) | |
| 18 (pas: 7,25 mm) | |
| Nombre de rangées | 3 |
| Nombre (Ouvertures de raccordement) | 6 |
| Ouverture de ventilation disponible | non |
| Dessin coté |
|
| Largeur | 22,6 mm |
| Hauteur | 102 mm |
| Profondeur | 60,15 mm |
| Profondeur à partir de la surface d'appui de la partie inférieure | 52,8 mm |
| Conception de circuits imprimés | |
| Épaisseur du C.I. | 1,4 mm ... 1,8 mm |
| Couleur (Partie supérieure du boîtier) | bleu (RAL 5015) |
| Matériau | PA |
| Classe d'inflammabilité selon UL 94 | V0 |
| IRC selon CEI 60112 | 600 |
| Qualité de surface | non traité |
| Essai de résistance aux vibrations | |
| Spécification de contrôle | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| Fréquence | 10 - 150 - 10 Hz |
| Vitesse de balayage | 1 octave/min |
| Amplitude | 0,15 mm (10 Hz ... 58,1 Hz) |
| Accélération | 2g (58,1 Hz ... 150 Hz) |
| Durée de contrôle par axe | 2,5 h |
| Sens du contrôle | Axes X, Y et Z |
| Essai au fil incandescent | |
| Spécification de contrôle | DIN EN 60695-2-11 (VDE 0471-2-11):2014-11 |
| Température | 850 °C |
| Temps d'action | 30 s |
| Résistance à la chaleur/essai à la bille | |
| Spécification de contrôle | DIN EN 60695-10-2 (VDE 0471-10-2):2016-01 |
| Température | 125 °C |
| Durée du contrôle | 1 h |
| Force | 20 N |
| Résistance mécanique/tambour à rouleaux | |
| Spécification de contrôle | DIN EN 60998-1 (VDE 0613-1):2005-03 |
| Hauteur de chute | 50 cm |
| Fréquence | 10 |
| Chocs | |
| Spécification de contrôle | DIN EN 60068-2-27 (VDE 0468-2-27):2010-02 |
| Forme de choc | Semi-sinusoïdal |
| Accélération | 15g |
| Durée des chocs | 11 ms |
| Nombre de chocs dans chaque sens | 3 |
| Sens du contrôle | Axes X, Y et Z (pos. et nég.) |
| Indice de protection (code IP) | |
| Spécification de contrôle | DIN EN 60529 (VDE 0470-1):2014-09 |
| Conditions ambiantes | |
| Code IP max. à atteindre | IP20 |
| Température ambiante (fonctionnement) | -40 °C ... 105 °C (en fonction de la puissance dissipée) |
| Température ambiante (stockage/transport) | -40 °C ... 55 °C |
| Température ambiante (montage) | -5 °C ... 100 °C |
| Humidité rel. de l'air (stockage/transport) | 80 % |
| Nombre de supports de circuits imprimés | 1 |
| Type de fixation de circuits imprimés | Insertion |
| Epaisseur du C.I. | 1,4 mm ... 1,8 mm |
| Type de montage | Verrouillage sur la partie inférieure du boîtier |
| Type de conditionnement | emballé dans un carton |
| Type de reconditionnement | Carton |
Produits compatibles
Avantages
Montage sans outil
Disponible dans des pas compris entre 12,5 mmˆ... 90 mm, extensible de manière modulaire
Classe d'inflammabilité V0 selon UL 94
Variabilité de la technologie de raccordement
Possibilité de montage sur rail DIN
En option avec connecteur de bus intégré ou à monter sur rail DIN
