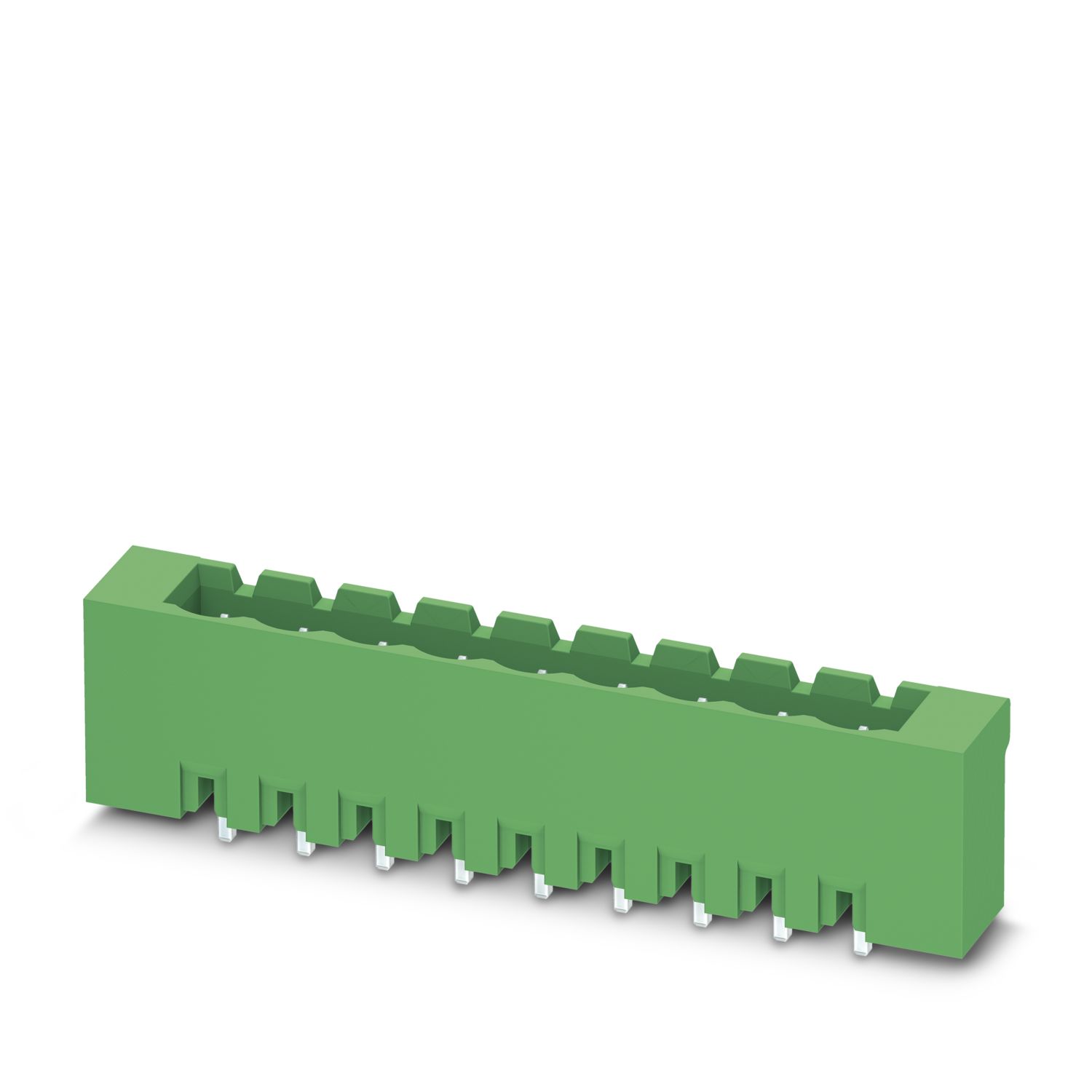

MSTBV 2,5/12-GFE-5,08-LR BK AU
-
Embase de circuit imprimé
1795394
Embase de circuit imprimé, section nominale: 2,5 mm2, coloris: noir, intensité nominale: 12 A, surface des contacts: Au, type de contact: Mâle, nombre de potentiels: 12, nombre de rangées: 1, nombre de pôles: 12, nombre de connexions: 12, gamme d'articles: MSTBV 2,5/..-GFE-LR, pas: 5,08 mm, montage: Soudage à la vague, plan des broches: Brochage linéaire, longueur de broche [P]: 3,9 mm, nombre de picots par potentiel: 1, système débrochable: COMBICON MSTB 2,5, Orientation du modèle d'enfichage: Standard, verrouillage: Verrouillage et déverrouillage, type de fixation: Bride filetée Lock & Release, type de conditionnement: emballé dans un carton
Informations détaillées concernant le produit
| Type de produit | Embase de circuit imprimé |
| Gamme de produits | MSTBV 2,5/..-GFE-LR |
| Ligne de produits | COMBICON Connectors Special |
| Nombre de pôles | 12 |
| Pas | 5,08 mm |
| Nombre de connexions | 12 |
| Nombre de rangées | 1 |
| Nombre de potentiels | 12 |
| Bride de fixation | Bride filetée |
| Tracé brochage | Brochage linéaire |
| Nombre de picots par potentiel | 1 |
| Propriétés | |
| Intensité nominale IN | 12 A |
| Tension de référence (III/3) | 250 V |
| Type de montage | Soudage à la vague |
| Tracé brochage | Brochage linéaire |
| Indication de matériau - contact | |
| Remarque | Conforme à WEEE/RoHS, exempt de trichite suivant la norme CEI 60068-2-82/JEDEC JESD 201 |
| Matériau de contact | Alliage de Cu |
| Qualité de surface | partiellement doré |
| Surface métallique zone de contact (couche supérieure) | Or (0,8 - 1,4 µm Au) |
| Surface métallique zone de contact (couche intermédiaire) | Nickel (2 - 3 µm Ni) |
| Surface métallique zone de soudage (couche supérieure) | Etain (5 - 7 µm Sn) |
| Surface métallique zone de soudage (couche intermédiaire) | Nickel (1 - 3 µm Ni) |
| Indication de matériau - boîtier | |
| Coloris (Boîtiers) | noir (9005) |
| Matériau isolant | PA |
| Groupe d'isolant | I |
| IRC selon CEI 60112 | 600 |
| Classe d'inflammabilité selon UL 94 | V0 |
| Indice d'inflammabilité au fil incandescent GWFI selon EN 60695-2-12 | 850 |
| Température d'ignition au fil incandescent GWIT selon EN 60695-2-13 | 775 |
| Température des essais de pression à bille selon la norme EN 60695-10-2 | 125 °C |
| Information pour le fonctionnement | Les connecteurs MINICONNEC sont des connecteurs sans puissance de commutation (COC), conformément à la norme DIN EN 61984. Quand ils sont utilisés correctement, ils ne doivent pas être enfichés ni déconnectés s'ils sont sous charge ou sous tension. |
| Dessin coté |
|
| Pas | 5,08 mm |
| Largeur [w] | 60 mm |
| Hauteur [h] | 15,9 mm |
| Longueur [l] | 8,6 mm |
| Hauteur de montage | 12 mm |
| Longueur du picot de soudage [P] | 3,9 mm |
| Dimensions des picots | 1 x 1 mm |
| Conception de circuits imprimés | |
| Diamètre de perçage | 1,4 mm |
| Distances dans l'air et lignes de fuite | | |
| Groupe d'isolant | I |
| Tension d'isolement assignée (III/3) | 250 V |
| Conditions ambiantes | |
| Température ambiante (fonctionnement) | -40 °C ... 100 °C (en fonction de la courbe de derating) |
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
| Humidité rel. de l'air (stockage/transport) | 30 % ... 70 % |
| Température ambiante (montage) | -5 °C ... 100 °C |
| Type de conditionnement | emballé dans un carton |
Produits compatibles
Avantages
Flexibilité maximale pour la conception d'appareils : une embase pour connecteurs avec différentes connectiques
Verrouillage automatique et déverrouillage intuitif via le levier de commande Lock and Release coloré
Ce principe de montage réputé permet une utilisation à l'échelle mondiale
Le raccordement vertical permet le positionnement de plusieurs rangées sur le circuit imprimé
Les points de contact dorés garantissent la stabilité à long terme de la qualité de transmission
