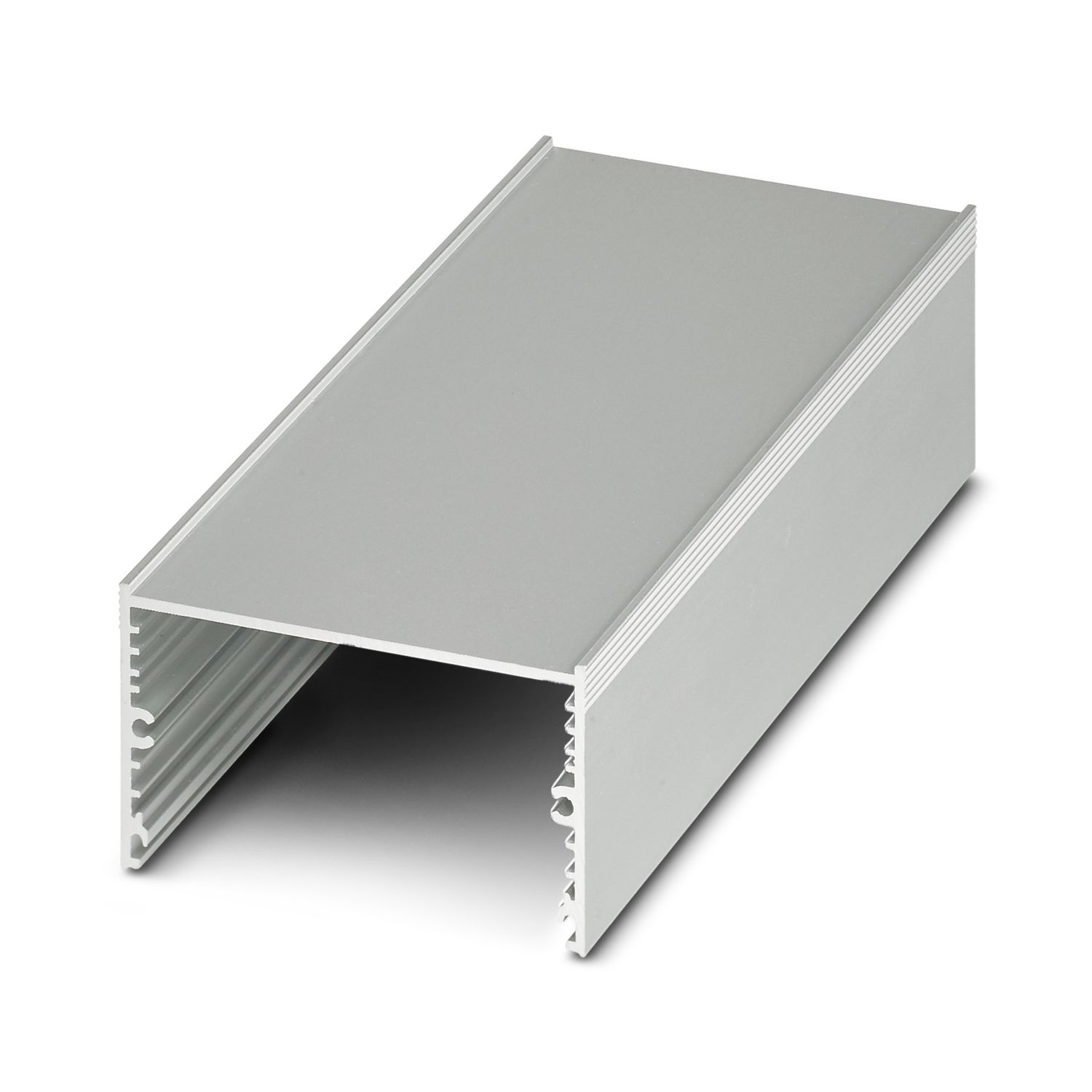

UM-ALU 4 AU75 L42,5
-
Capot profilé
2200963
Boîtier pour profilé extrudé, Montage vissé, Capot profilé, largeur: 75,6 mm, largeur du profilé (intérieure): 71,5 mm, largeur du profilé (extérieure): 75,6 mm, longueur: 42,5 mm, profondeur: 43,1 mm
Pour fonctionner, ce produit a besoin d'autres produits.

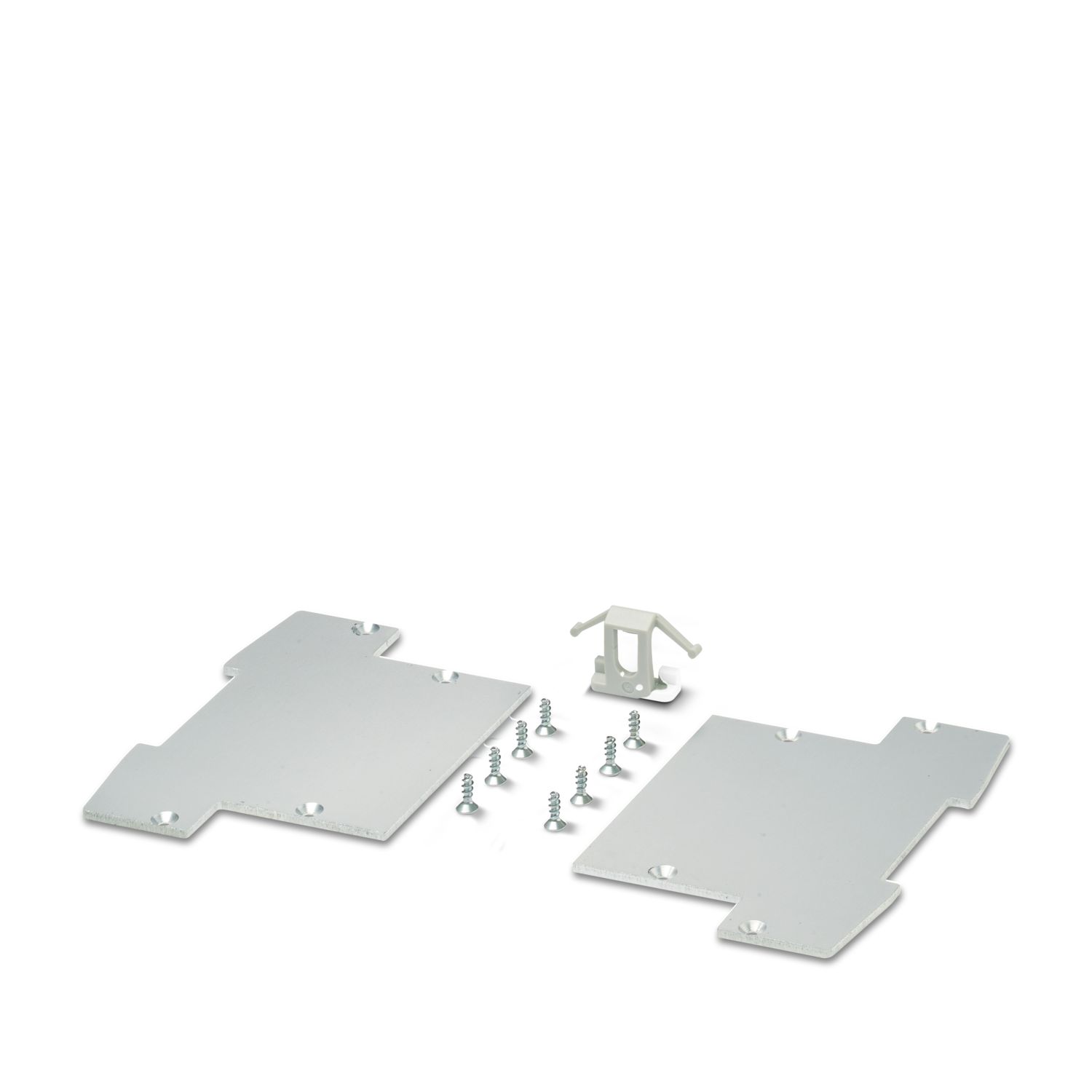

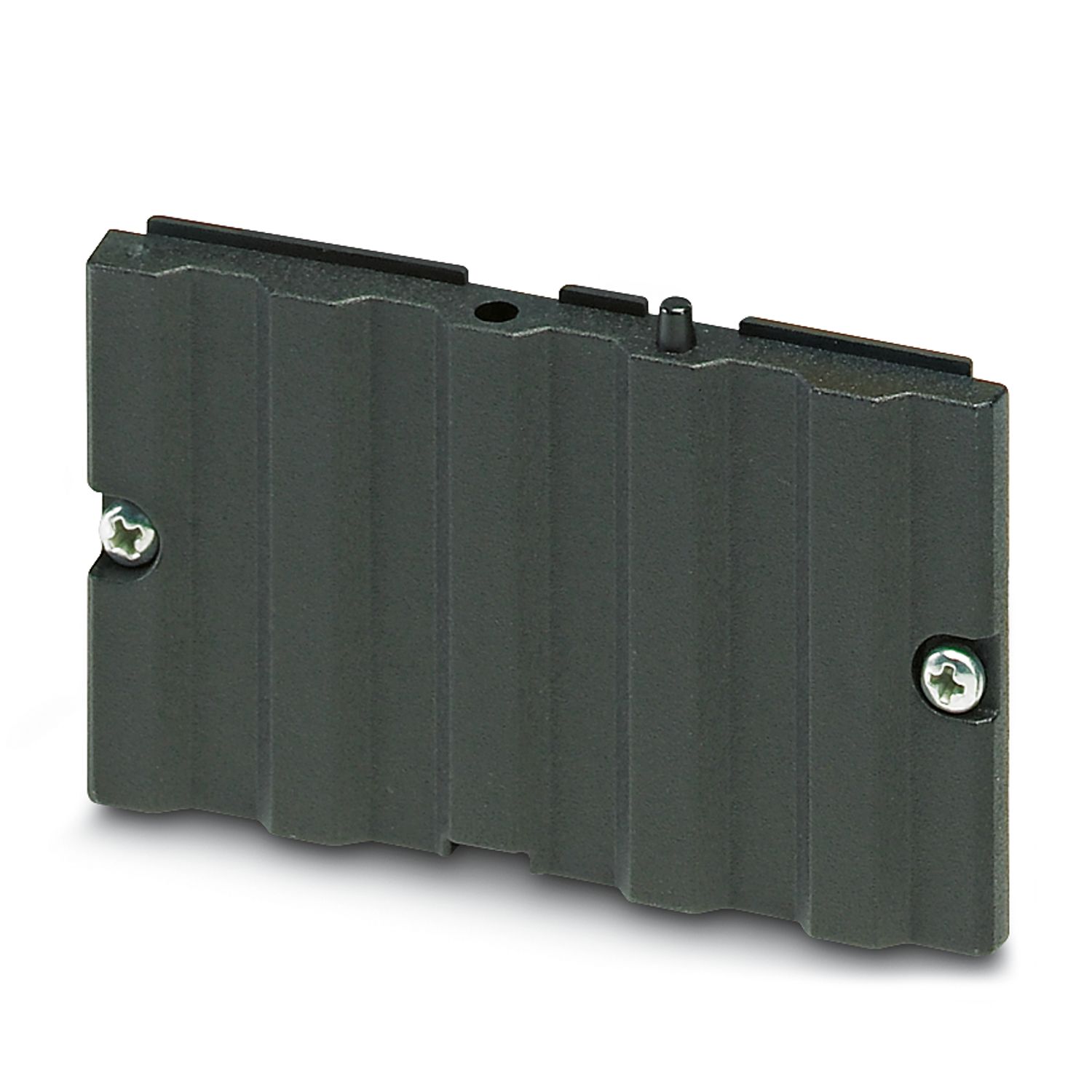

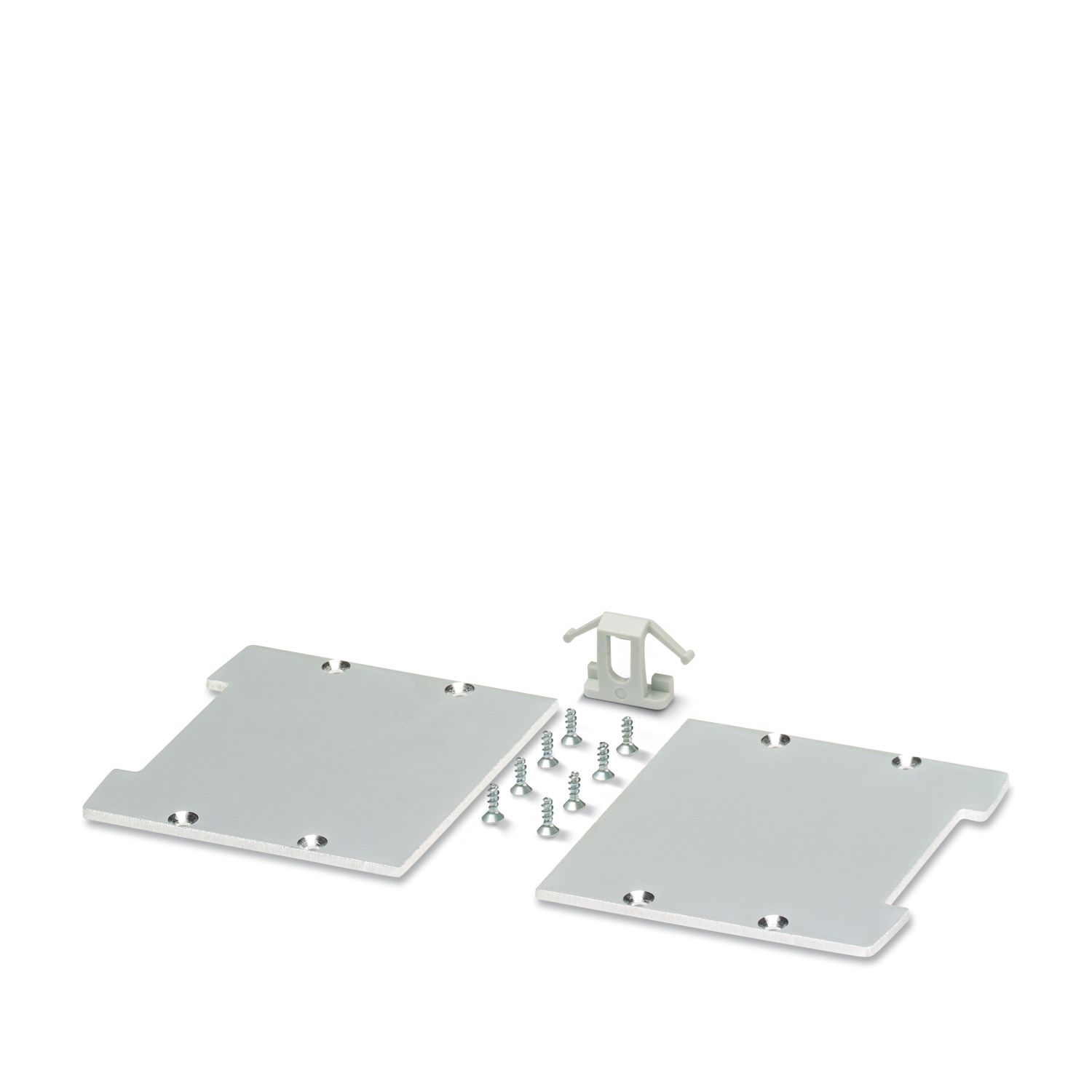

Accessoires nécessaires
Informations détaillées concernant le produit
| Type de produit | Cache pour embase |
| Type de boîtier | Boîtier pour profilé extrudé |
| Série de boîtiers | UM-ALU |
| Gamme de produits | UM-ALU |
| Version | Capot profilé |
| Ouverture de ventilation disponible | non |

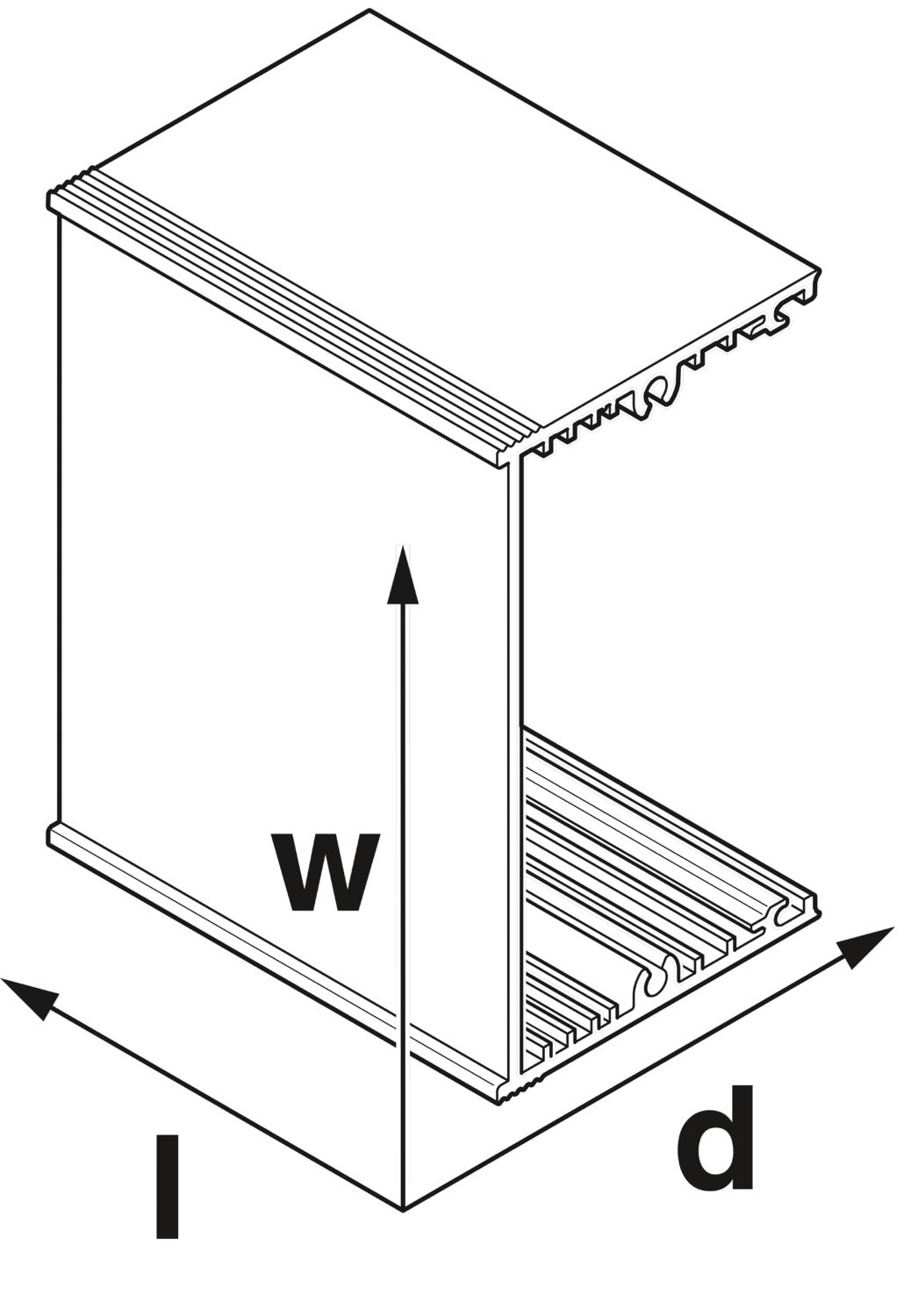

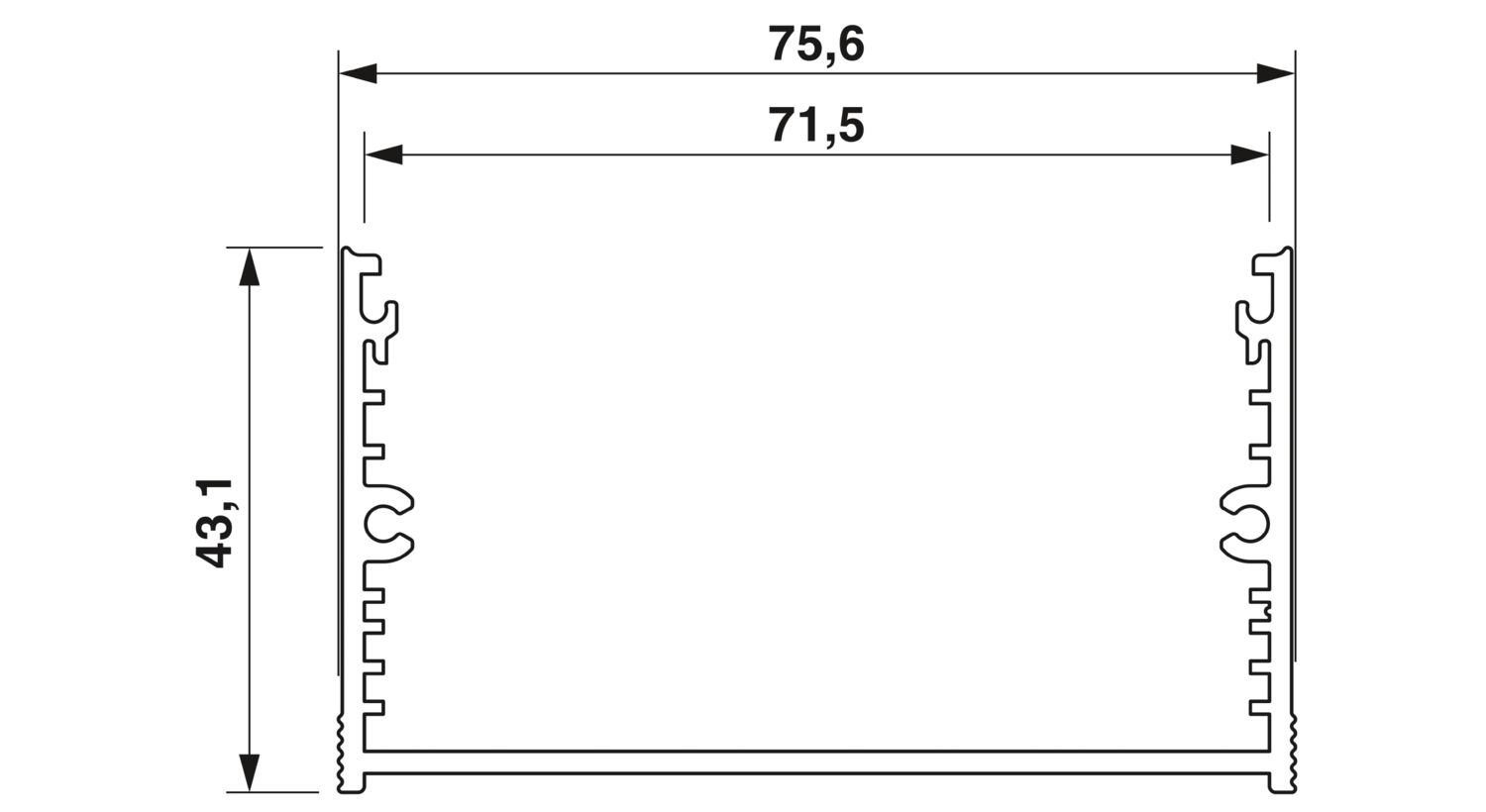

| Dessin coté |
|
| Largeur | 75,6 mm |
| Profondeur | 43,1 mm |
| Longueur | 42,5 mm |
| Dimensions extérieures | |
| Largeur du profilé (extérieure) | 75,6 mm |
| Dimensions intérieures | |
| Largeur du profilé (intérieure) | 71,5 mm |
| Conception de circuits imprimés | |
| Épaisseur du C.I. | 1,44 mm ... 2 mm |
| Couleur (Boîtiers) | couleur aluminium |
| Matériau du boîtier | Aluminium |
| Qualité de surface | anodisée |
| Conditions ambiantes | |
| Code IP max. à atteindre | IP40 |
| Température ambiante (fonctionnement) | -40 °C ... 100 °C (en fonction de la puissance dissipée) |
| Température ambiante (stockage/transport) | -40 °C ... 55 °C |
| Température ambiante (montage) | -5 °C ... 100 °C |
| Nombre de supports de circuits imprimés | 5 |
| Type de fixation de circuits imprimés | Insertion |
| Surface de circuit imprimé | 2677 mm² ... 2870 mm² (TOP avec les éléments latéraux COVERLID…AL ou 4LID…PA) |
| 2677 mm² ... 2870 mm² (BOTTOM avec les éléments latéraux COVERLID…AL ou 4LID…PA) | |
| Epaisseur du C.I. | 1,44 mm ... 2 mm |
| Type de montage | Montage vissé |
| Emplacement pour le montage | parallèlement au rail DIN |
| Type de conditionnement | emballé dans un carton |
| Type de reconditionnement | Carton |
Avantages
Profilé extrudé en aluminium
Variabilité de la technologie de raccordement
Possibilité de montage sur rail DIN

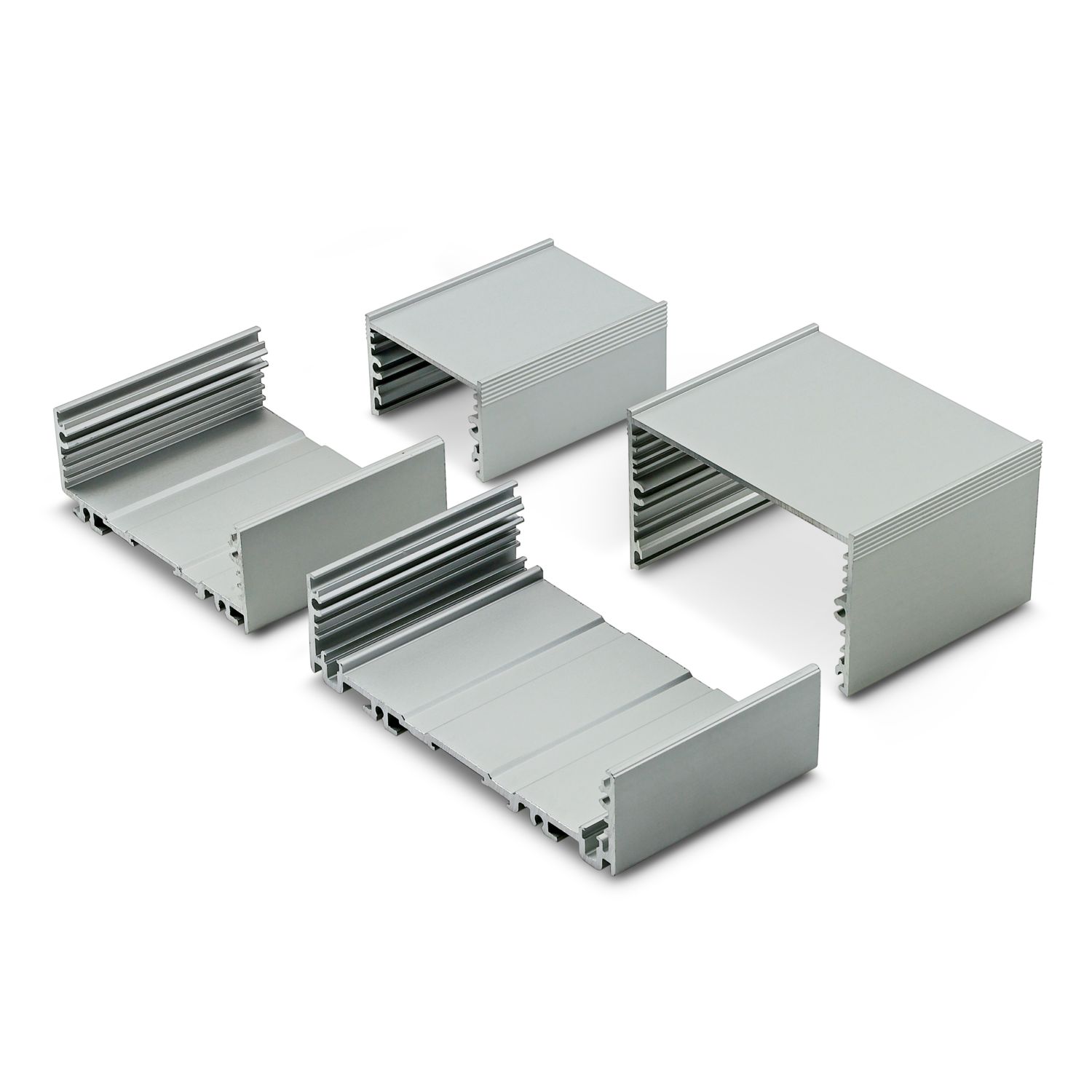

Disponible avec des longueurs de 42,5 à 990 mm, découpe au choix en option
Disponible avec des largeurs de 75 et 105 mm
Protection CEM
