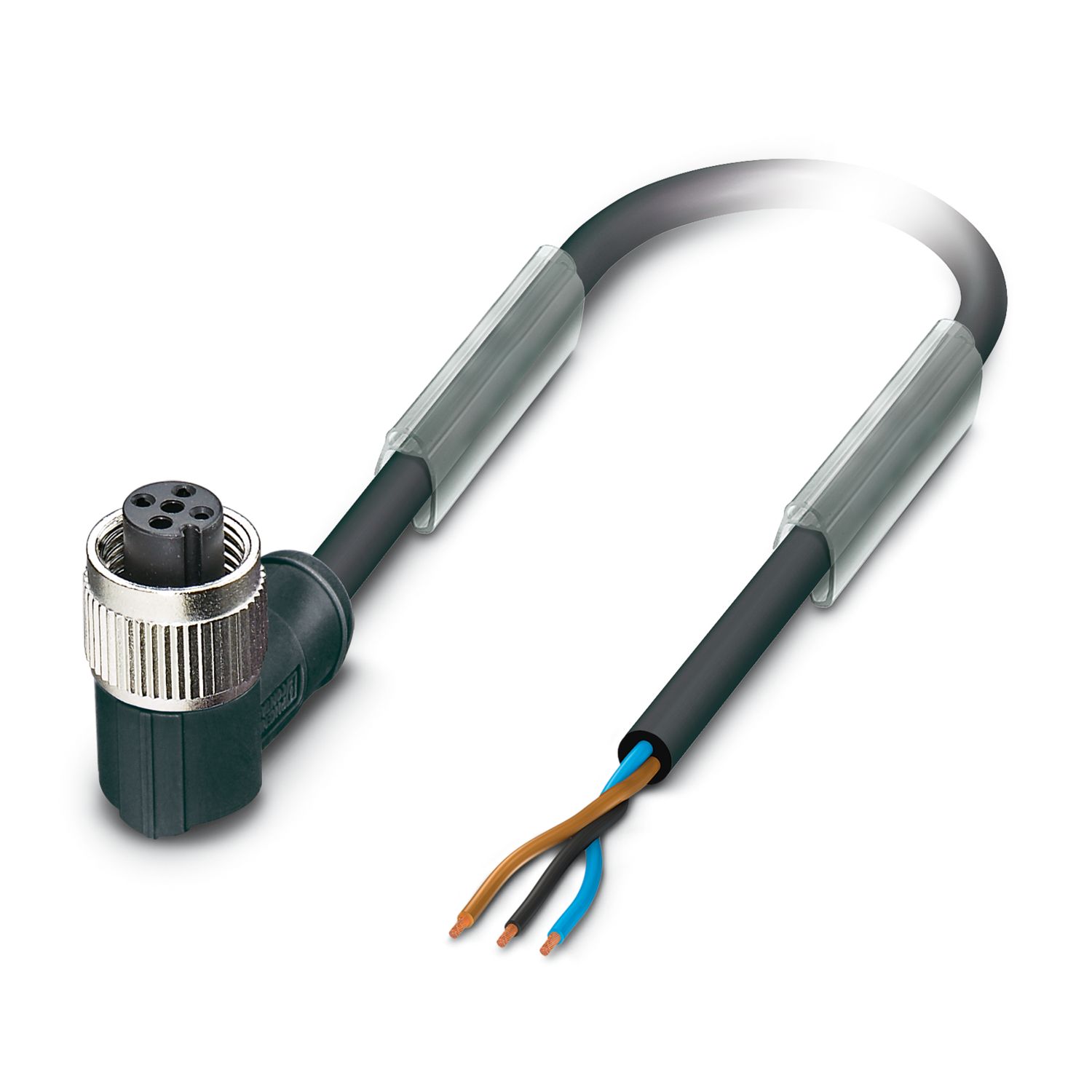

Câble pour capteurs/actionneurs, 3-pôles, extrémité libre, sur Connecteur femelle coudé M12, codage: A, longueur de câble: Longueur au choix (0,2... 40,0 m)
| Type de produit | Câble pour capteurs/actionneurs |
| Nombre de pôles | 3 |
| Nombre de sorties de câble | 1 |
| Détrompage | A |
| Propriétés d'isolation | |
| Catégorie de surtension | II |
| Degré de pollution | 3 |
| Classe d'inflammabilité selon UL 94 | HB |
| Matériau du joint | NBR |
| Matériau de surface de prise | TPU, ignifuge, autoextinguible |
| Matériau de contact | CuSn |
| Matériau de surface du contact | Ni/Au |
| Matériau de porte-contacts | TPU GF |
| Matériau du raccordement vissé | Zinc moulé sous pression, nickelé |
| Résistance d'isolement | ≥ 100 MΩ |
| Tension nominale UN | 250 V AC |
| 250 V DC | |
| Intensité nominale IN | 4 A |
| Affichage d'état | non |
| Présence d'un affichage d'état | non |
| Raccordement du conducteur | |
| Couple de serrage | 0,4 Nm |
| Raccordement 1 | |
| Type | extrémité libre |
| Raccordement 2 | |
| Type | Connecteur femelle coudé M12 |
| Nombre de pôles | 3 |
| Type de codage | A |
| Longueur du câble | Longueur au choix (0,2... 40,0 m) |
| PUR exempt d'halogène noir [PUR] | |
| Poids de gaine | 23 kg/km |
| Style UL AWM | 20549 |
| Nombre de pôles | 3 |
| Blindé | non |
| Type | PUR exempt d'halogène noir [PUR] |
| PUR exempt d'halogène noir PUR | |
| Structure du conducteur ligne de signal | 42x 0,10 mm |
| AWG ligne de signaux | 22 |
| Section de câble | 3x 0,34 mm² (Ligne de signal) |
| Diamètre de fil avec isolant | 1,27 mm ±0,02 mm (Ligne de signal) |
| Diamètre extérieur du câble | 3,85 mm ±0,15 mm |
| Gaine extérieure, matériau | PUR |
| Gaine extérieure, coloris | gris-noir RAL 7021 |
| Matériau conducteur | Cordon Cu nu |
| Matériau isolant de fil | PP |
| Fil, coloris | marron, bleu, noir |
| Epaisseur isolement | ≥ 0,21 mm (Isolant de fil) |
| env. 0,50 mm (Gaine extérieure) | |
| Câblage total | 3 fils torsadés longitudinalement |
| Résistance max. du conducteur | max. 58 Ω/km (à 20 °C) |
| Résistance d'isolement | ≥ 100 GΩ*km (à 20 °C) |
| Tension nominale câble | ≤ 300 V |
| Tension d'essai | ≥ 3000 V |
| Rayon de courbure minimal, pose fixe | 19 mm |
| Rayon de courbure minimal, pose souple | 38 mm |
| Capacité de charge dynamique (pliage) | Cycles de flexion max.: 10000000, Rayon de courbure: 38 mm, Rayon de courbure: 10 x D, Course: 10 m, Vitesse de déplacement: 3 m/s, Accélération: 10 m/s² |
| Capacité de charge dynamique (torsion) | Torsion: ±180 °/m, Cycles de torsion: ≥2000000, Fréquence de torsion: 35 cycles/min. |
| Absence d'halogène | selon DIN VDE 0472 partie 815 |
| Résistance à la propagation des flammes | selon UL 758/1581 FT2 |
| DIN EN 60332-2-2 (20 s) | |
| Résistance à l'huile | selon DIN EN 60811-2-1 |
| Résistance spéciale | bonne résistance aux acides, aux lessives alcalines et aux solvants |
| résistant à l'hydrolyse et aux microbes | |
| relativement résistant aux UV (selon DIN EN ISO 4892-2-A) | |
| Propriétés particulières | compatible chaîne porte-câbles |
| exempt de silicone | |
| exempt de substances néfastes à l'application d'enduits | |
| Température ambiante (fonctionnement) | -40 °C ... 80 °C (câble, pose fixe) |
| -25 °C ... 80 °C (Câble, pose souple) | |
| PUR/PVC orange [110] | |
| Poids de gaine | 37 kg/km |
| Nombre de pôles | 3 |
| Blindé | non |
| Type | PUR/PVC orange [110] |
| PUR/PVC orange 110 | |
| Structure du conducteur ligne de signal | 42x 0,10 mm |
| AWG ligne de signaux | 22 |
| Section de câble | 0,34 mm² |
| Diamètre de fil avec isolant | 1,52 mm ±0,02 mm |
| Diamètre extérieur du câble | 5,2 mm |
| 5,20 mm | |
| Gaine extérieure, matériau | PUR |
| Gaine extérieure, coloris | orange RAL 2003 |
| Matériau conducteur | Cordon Cu nu |
| Matériau isolant de fil | PVC |
| Fil, coloris | marron, bleu, noir |
| Epaisseur isolement | ≥ 0,23 mm (Isolant de fil) |
| ≥ 0,38 mm (Gaine extérieure) | |
| env. 0,45 mm (Gaine intérieure) | |
| Câblage total | 3 fils torsadés longitudinalement |
| Résistance max. du conducteur | max. 57,3 Ω/km |
| Résistance d'isolement | ≥ 100 MΩ*km |
| Tension nominale câble | 300 V |
| Tension d'essai | 2500 V |
| Rayon de courbure minimal, pose fixe | 52 mm |
| Rayon de courbure minimal, pose souple | 52 mm |
| Capacité de charge dynamique (pliage) | Cycles de flexion max.: 2000000, Rayon de courbure: 52 mm, Course: 5 m, Vitesse de déplacement: 3 m/s |
| Température ambiante (fonctionnement) | -25 °C ... 80 °C (câble, pose fixe) |
| -5 °C ... 80 °C (Câble, pose souple) | |
| PUR/PVC jaune [140] | |
| Poids de gaine | 37 kg/km |
| Nombre de pôles | 3 |
| Blindé | non |
| Type | PUR/PVC jaune [140] |
| PUR/PVC jaune 140 | |
| Structure du conducteur ligne de signal | 42x 0,10 mm |
| AWG ligne de signaux | 22 |
| Section de câble | 0,34 mm² |
| Diamètre de fil avec isolant | 1,52 mm ±0,02 mm |
| Diamètre extérieur du câble | 5,20 mm ±0,2 mm |
| Gaine extérieure, matériau | PUR |
| Gaine extérieure, coloris | jaune |
| Matériau conducteur | Cordon Cu nu |
| Matériau isolant de fil | PVC |
| Fil, coloris | marron, bleu, noir |
| Epaisseur isolement | ≥ 0,23 mm (Isolant de fil) |
| ≥ 0,38 mm (Gaine extérieure) | |
| env. 0,45 mm (Gaine intérieure) | |
| Câblage total | 3 fils torsadés longitudinalement |
| Résistance max. du conducteur | max. 57,3 Ω/km (à 20 °C) |
| Résistance d'isolement | ≥ 100 MΩ*km (à 20 °C) |
| Tension nominale câble | 300 V |
| Tension d'essai | 2500 V |
| Rayon de courbure minimal, pose fixe | 52 mm |
| Rayon de courbure minimal, pose souple | 52 mm |
| Capacité de charge dynamique (pliage) | Cycles de flexion max.: 2000000, Rayon de courbure: 52 mm, Course: 5 m, Vitesse de déplacement: 3 m/s |
| Température ambiante (fonctionnement) | -25 °C ... 80 °C (câble, pose fixe) |
| -5 °C ... 80 °C (Câble, pose souple) | |
| PUR, réticulé par irradiation, exempt d'halogène, orange [150] | |
| Nombre de pôles | 3 |
| Blindé | non |
| Type | PUR, réticulé par irradiation, exempt d'halogène, orange [150] |
| PUR, réticulé par irradiation, exempt d'halogène, orange 150 | |
| Structure du conducteur ligne de signal | 42x 0,10 mm |
| AWG ligne de signaux | 22 |
| Section de câble | 3x 0,34 mm² (Ligne de signal) |
| Diamètre de fil avec isolant | 1,05 mm ±0,05 mm (Ligne de signal) |
| Diamètre extérieur du câble | 4,40 mm ±0,2 mm |
| Gaine extérieure, matériau | PUR |
| Gaine extérieure, coloris | orange RAL 2003 |
| Matériau conducteur | Cordon Cu nu |
| Matériau isolant de fil | PE |
| Fil, coloris | marron, bleu, noir |
| Câblage total | 3 fils torsadés longitudinalement |
| Résistance max. du conducteur | max. 57 Ω/km |
| Tension nominale câble | 250 V (AC) |
| Tension d'essai | 2000 V (50 Hz, 5 minutes) |
| Rayon de courbure minimal, pose fixe | 13,5 mm |
| Rayon de courbure minimal, pose souple | 53 mm |
| Capacité de charge dynamique (pliage) | Cycles de flexion max.: 5000000, Rayon de courbure: 44 mm, Course: 10 m, Vitesse de déplacement: 3 m/s, Accélération: 10 m/s² |
| Résistance à la propagation des flammes | selon DIN VDE 0472 partie 804 |
| Résistance spéciale | résistant aux UV |
| Propriétés particulières | exempt de silicone |
| réticulé par irrad. | |
| Température ambiante (fonctionnement) | -50 °C ... 105 °C (câble, pose fixe) |
| -40 °C ... 105 °C (Câble, pose souple) | |
| PUR exempt d'halogène gris [280] | |
| Poids de gaine | 26 kg/km |
| Style UL AWM | 20549 |
| Nombre de pôles | 3 |
| Blindé | non |
| Type | PUR exempt d'halogène gris [280] |
| PUR exempt d'halogène gris 280 | |
| Structure du conducteur ligne de signal | 42x 0,10 mm |
| AWG ligne de signaux | 22 |
| Section de câble | 0,34 mm² |
| Diamètre de fil avec isolant | 1,27 mm ±0,02 mm |
| Diamètre extérieur du câble | 4,40 mm ±0,15 mm |
| Gaine extérieure, matériau | PUR |
| Gaine extérieure, coloris | gris RAL 7001 |
| Matériau conducteur | Cordon Cu nu |
| Matériau isolant de fil | TPE |
| Fil, coloris | marron, bleu, noir |
| Epaisseur isolement | 0,21 mm (Isolant de fil) |
| env. 0,80 mm (Gaine extérieure) | |
| Câblage total | 3 fils torsadés longitudinalement |
| Résistance max. du conducteur | max. 58 Ω/km (à 20 °C) |
| Résistance d'isolement | ≥ 10 GΩ*km (à 20 °C) |
| Tension nominale câble | ≤ 300 V |
| Tension d'essai | ≥ 3000 V |
| Absence d'halogène | selon DIN VDE 0472 partie 815 |
| Température ambiante (fonctionnement) | -25 °C ... 80 °C (câble, pose fixe) |
| PVC noir [PVC] | |
| Poids de gaine | 40 kg/km |
| Style UL AWM | 2464 / 1729 (80 °C / 300 V) |
| Nombre de pôles | 3 |
| Blindé | non |
| Type | PVC noir [PVC] |
| PVC noir PVC | |
| Structure du conducteur ligne de signal | 19x 0,15 mm |
| AWG ligne de signaux | 22 |
| Section de câble | 3x 0,34 mm² (Ligne de signal) |
| Diamètre de fil avec isolant | 1,26 mm ±0,05 mm |
| Diamètre extérieur du câble | 4,30 mm ±0,2 mm |
| Gaine extérieure, matériau | PVC |
| Gaine extérieure, coloris | noir RAL 9005 |
| Matériau conducteur | Cordon Cu nu |
| Matériau isolant de fil | PVC |
| Fil, coloris | marron, bleu, noir |
| Epaisseur isolement | ≥ 0,23 mm (Isolant de fil) |
| Epaisseur gaine extérieure | ≥ 0,76 mm |
| Câblage total | 3 fils torsadés longitudinalement |
| Résistance max. du conducteur | max. 57 Ω/km (à 20 °C) |
| Résistance d'isolement | ≥ 100 MΩ*km (à 20 °C) |
| Tension nominale câble | ≤ 300 V |
| Tension d'essai | ≥ 2500 V |
| Rayon de courbure minimum, position fixe | 5 x D |
| Rayon de courbure minimum, position flexible | 10 x D |
| Rayon de courbure minimal, pose fixe | 22 mm |
| Rayon de courbure minimal, pose souple | 43 mm |
| Résistance à la propagation des flammes | selon UL Style 2464 |
| Température ambiante (fonctionnement) | -25 °C ... 80 °C (câble, pose fixe) |
| -10 °C ... 80 °C (Câble, pose souple) | |
| PVC gris [500] | |
| Poids de gaine | 40 kg/km |
| Style UL AWM | 2464 / 1729 (80 °C / 300 V) |
| Nombre de pôles | 3 |
| Blindé | non |
| Type | PVC gris [500] |
| PVC gris 500 | |
| Structure du conducteur ligne de signal | 19x 0,15 mm |
| AWG ligne de signaux | 22 |
| Section de câble | 3x 0,34 mm² (Ligne de signal) |
| Diamètre de fil avec isolant | 1,26 mm ±0,05 mm |
| Diamètre extérieur du câble | 4,30 mm ±0,2 mm |
| Gaine extérieure, matériau | PVC |
| Gaine extérieure, coloris | gris RAL 7001 |
| Matériau conducteur | Cordon Cu nu |
| Matériau isolant de fil | PVC |
| Fil, coloris | marron, bleu, noir |
| Epaisseur isolement | ≥ 0,23 mm (Isolant de fil) |
| Epaisseur gaine extérieure | ≥ 0,76 mm |
| Câblage total | 3 fils torsadés longitudinalement |
| Résistance max. du conducteur | max. 57 Ω/km (à 20 °C) |
| Résistance d'isolement | ≥ 100 MΩ*km (à 20 °C) |
| Tension nominale câble | ≤ 300 V |
| Tension d'essai | ≥ 2500 V |
| Rayon de courbure minimum, position fixe | 5 x D |
| Rayon de courbure minimum, position flexible | 10 x D |
| Rayon de courbure minimal, pose fixe | 22 mm |
| Rayon de courbure minimal, pose souple | 43 mm |
| Résistance à la propagation des flammes | selon UL Style 2464 |
| Température ambiante (fonctionnement) | -40 °C ... 80 °C (câble, pose fixe) |
| -25 °C ... 80 °C (Câble, pose souple) | |
| PVC jaune [540] | |
| Poids de gaine | 40 kg/km |
| Nombre de pôles | 3 |
| Blindé | non |
| Type | PVC jaune [540] |
| PVC jaune 540 | |
| Structure du conducteur ligne de signal | 42x 0,10 mm |
| AWG ligne de signaux | 22 |
| Section de câble | 0,34 mm² |
| Diamètre de fil avec isolant | 1,45 mm ±0,05 mm |
| Diamètre extérieur du câble | 5,20 mm ±0,2 mm |
| Gaine extérieure, matériau | PVC |
| Gaine extérieure, coloris | jaune |
| Matériau conducteur | Cordon Cu nu |
| Matériau isolant de fil | PVC |
| Fil, coloris | marron, bleu, noir |
| Epaisseur isolement | ≥ 0,23 mm (Isolant de fil) |
| ≥ 0,76 mm (Gaine extérieure) | |
| Câblage total | 3 fils torsadés longitudinalement |
| Résistance max. du conducteur | max. 58 Ω/km (à 20 °C) |
| Résistance d'isolement | ≥ 1 GΩ*km (à 20 °C) |
| Tension nominale câble | ≤ 300 V |
| Tension d'essai | ≥ 3000 V |
| Résistance à la propagation des flammes | selon UL Style 2464 |
| Température ambiante (fonctionnement) | -25 °C ... 80 °C (câble, pose fixe) |
| -5 °C ... 80 °C (Câble, pose souple) | |
| PVC jaune 105 °C [542] | |
| Poids de gaine | 38 kg/km |
| Nombre de pôles | 3 |
| Blindé | non |
| Type | PVC jaune 105 °C [542] |
| PVC jaune 105 °C 542 | |
| Structure du conducteur ligne de signal | 42x 0,10 mm |
| AWG ligne de signaux | 22 |
| Section de câble | 0,34 mm² |
| Diamètre de fil avec isolant | 1,55 mm ±0,05 mm |
| Diamètre extérieur du câble | 5,20 mm ±0,2 mm |
| Gaine extérieure, matériau | PVC |
| Gaine extérieure, coloris | jaune |
| Matériau conducteur | Cordon Cu nu |
| Matériau isolant de fil | PVC |
| Fil, coloris | marron, bleu, noir |
| Epaisseur isolement | ≥ 0,38 mm (Isolant de fil) |
| ≥ 0,76 mm (Gaine extérieure) | |
| Câblage total | 3 fils torsadés longitudinalement |
| Résistance max. du conducteur | max. 58 Ω/km (à 20 °C) |
| Résistance d'isolement | ≥ 100 MΩ*km (à 20 °C) |
| Tension nominale câble | 300 V |
| Tension d'essai | 4000 V |
| Résistance à la propagation des flammes | selon DIN 50265-2-1 |
| Température ambiante (fonctionnement) | -25 °C ... 105 °C (câble, pose fixe) |
| -5 °C ... 105 °C (Câble, pose souple) | |
| PUR ultrasouple gris [800] | |
| Remarque | En raison de la robustesse de la gaine extérieure, ce câble ne doit être dégainé que par pas de 5 cm. |
| Poids de gaine | 28,3 kg/km |
| Style UL AWM | 20549 |
| Nombre de pôles | 3 |
| Blindé | non |
| Type | PUR ultrasouple gris [800] |
| PUR ultrasouple gris 800 | |
| Structure du conducteur ligne de signal | 42x 0,10 mm |
| AWG ligne de signaux | 22 |
| Section de câble | 3x 0,34 mm² (Ligne de signal) |
| Diamètre de fil avec isolant | 1,3 mm ±0,05 mm (Ligne de signal) |
| Diamètre extérieur du câble | 4,50 mm ±0,2 mm |
| Gaine extérieure, matériau | PUR |
| Gaine extérieure, coloris | gris RAL 7001 |
| Matériau conducteur | Cordon Cu nu |
| Matériau isolant de fil | PP |
| Fil, coloris | marron, bleu, noir |
| Câblage total | 3 fils torsadés longitudinalement |
| Résistance max. du conducteur | env. 53 Ω/km |
| Résistance d'isolement | ≥ 20 MΩ*km |
| Tension nominale câble | 300 V |
| Tension d'essai | 2000 V |
| Rayon de courbure minimum, position fixe | 4 x D |
| Rayon de courbure minimum, position flexible | 7,5 x D |
| Rayon de courbure minimal, pose fixe | 18 mm |
| Rayon de courbure minimal, pose souple | 34 mm |
| Capacité de charge dynamique (pliage) | Cycles de flexion max.: 10000000, Rayon de courbure: 7,5 x D, Course: 5 m, Vitesse de déplacement: 3,3 m/s, Accélération: 5 m/s² |
| Cycles de flexion max.: 15000000, Rayon de courbure: 50 mm, Course: 0,9 m, Vitesse de déplacement: 5 m/s, Accélération: 30 m/s² | |
| Capacité de charge dynamique (torsion) | Torsion: ±360 °/m, Cycles de torsion: 1000000, Fréquence de torsion: 35 cycles/min. |
| Absence d'halogène | selon DIN VDE 0472 partie 815 |
| Résistance à la propagation des flammes | selon UL 758/1581 FT2 |
| Résistance à l'huile | selon DIN EN 60811-2-1 |
| Résistance spéciale | bonne résistance aux acides, aux lessives alcalines et aux solvants |
| exempt de silicone | |
| Propriétés particulières | Gaine de câble résistante aux étincelles de soudure et au frottement, recyclable, mat, à faible adhésion, ignifugée et auto-extinguible |
| exempt de silicone et de cadmium | |
| exempt de substances néfastes à l'application d'enduits | |
| Température ambiante (fonctionnement) | -40 °C ... 80 °C (câble, pose fixe) |
| -25 °C ... 80 °C (Câble, pose souple) | |
| Conditions ambiantes | |
| Indice de protection | IP65 |
| IP67 | |
| IP68 | |
| Température ambiante (fonctionnement) | -25 °C ... 90 °C (connecteur mâle / femelle) |
| Référence | 1548859 |
| Conditionnement | 1 Unité(s) |
| Commande minimum | 1 Unité(s) |
| Remarque | Fabrication à la commande (pas de reprise) |
| Clé de vente | AF1CBA |
| Product key | AF1CBA |
| Numéro du tarif douanier | 85444290 |
| Pays d'origine | PL |
| ECLASS-13.0 | 27060311 |
| ECLASS-15.0 | 27060311 |
| ETIM 9.0 | EC001855 |
| UNSPSC 21.0 | 26121600 |
| Tension nominale UN | Intensité nominale IN | Section AWG | Section mm2 | |
|---|---|---|---|---|
| keine | ||||
| 300 V | 4 A | |||
| Tension nominale UN | Intensité nominale IN | Section AWG | Section mm2 | |
|---|---|---|---|---|
| keine | ||||
| 300 V | 4 A | |||
| EU RoHS | |
| Conforme aux exigences de la directive RoHS | Oui (Aucun exception) |
| China RoHS | |
| Environment friendly use period (EFUP) |
EFUP-E
Aucune substance dangereuse au-dessus des valeurs limites
|
| EU REACH SVHC | |
| Indication de substance soumise à autorisation REACH (n° CAS) | Aucun substance na un taux pondéral supérieur à 0,1 % |
