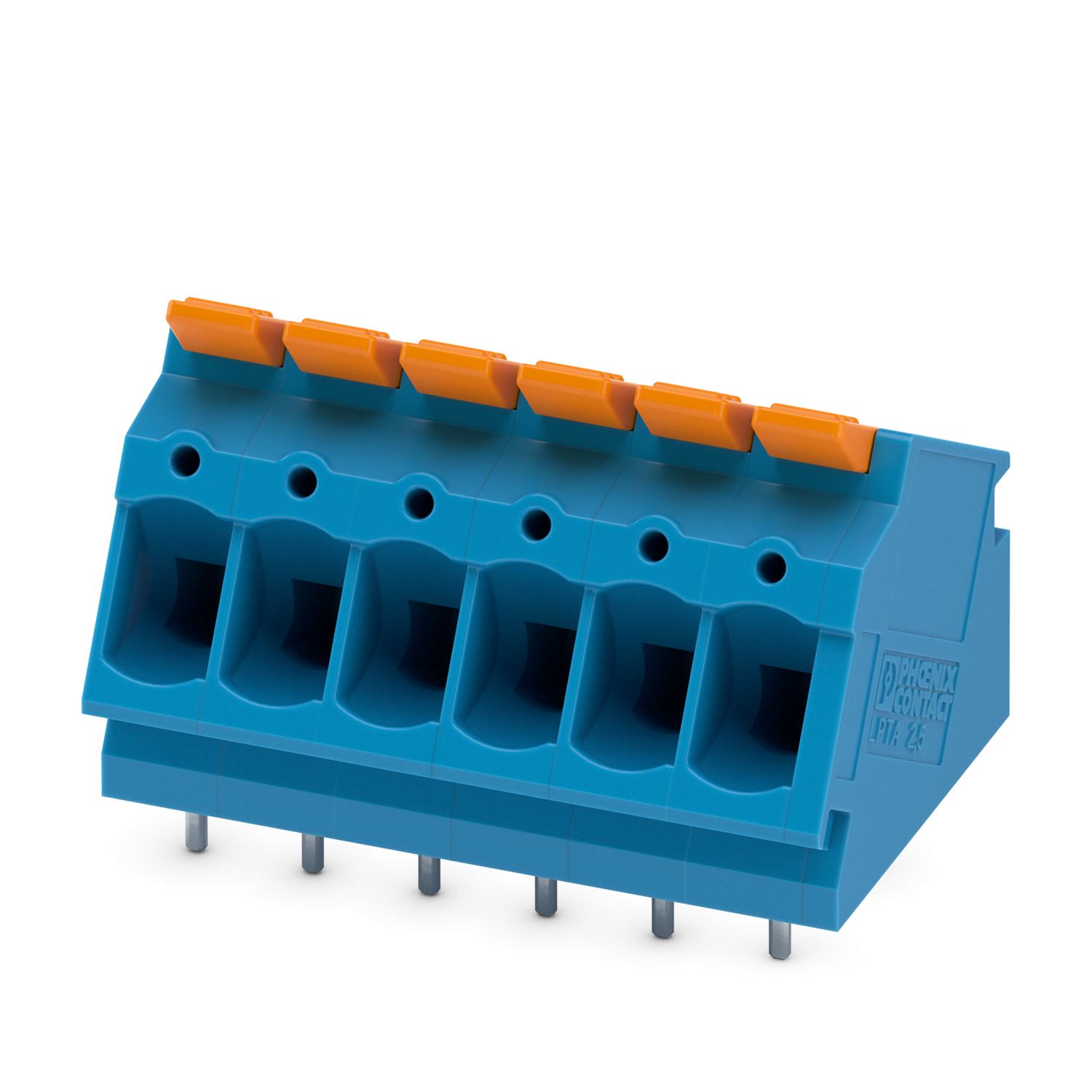

LPTA 2,5/ 6-5,0 BU - Bloc de jonction C.I.

1745184

Borne de circuit imprimé, intensité nominale: 24 A, tension de référence (III/2): 400 V, section nominale: 2,5 mm², nombre de rangées: 1, nombre de pôles par rangée: 6, gamme d'articles: LPTA 2,5/, pas: 5 mm, type de raccordement: Raccordement Push-in à levier, montage: Soudage à la vague, sens d'enfichage conducteur/circuit imprimé: 30 °, coloris: bleu, Disposition des broches: Brochage linéaire, Longueur de broche [P]: 3,5 mm, type de conditionnement: emballé dans un carton

Informations détaillées concernant le produit

Type de produit	Borne de circuit imprimé
Gamme de produits	LPTA 2,5/
Ligne de produits	COMBICON Terminals M
Nombre de pôles	6
Pas	5 mm
Nombre de rangées	1
Tracé brochage	Brochage linéaire

Propriétés
Intensité nominale I_N	24 A
Tension nominale U_N	400 V
Tension de référence (III/3)	320 V
Tension de tenue aux chocs assignée (III/3)	4 kV
Tension assignée (III/2)	400 V
Tension de tenue aux chocs assignée (III/2)	4 kV
Tension de référence (II/2)	630 V
Tension de tenue aux chocs assignée (II/2)	4 kV

Technologie de raccordement
Section nominale	2,5 mm²
Raccordement du conducteur
Type de raccordement	Raccordement Push-in à levier
Section de conducteur rigide	0,2 mm² ... 4 mm² (Raccordement du conducteur pour point de connexion ouvert)
	0,5 mm² ... 4 mm² (Raccordement Push-in)
Section de conducteur souple	0,2 mm² ... 4 mm²
Section conduct. AWG	24 ... 12
Section de conducteur souple avec embout, sans douille en plastique	0,25 mm² ... 2,5 mm² (Raccordement du conducteur pour point de connexion ouvert)
	1,5 mm² ... 2,5 mm² (Raccordement Push-in)
Section de conducteur souple avec embout et douille en plastique	0,25 mm² ... 2,5 mm² (Raccordement du conducteur pour point de connexion ouvert)
	0,5 mm² ... 2,5 mm² (Raccordement Push-in)
2 conducteurs souples de même section avec embout TWIN et douille en plastique	0,5 mm² ... 1,5 mm²
Longueur à dénuder	10 mm ... 12 mm

Type de montage	Soudage à la vague
Tracé brochage	Brochage linéaire

Indication de matériau - contact
Remarque	Conforme à WEEE/RoHS, exempt de trichite suivant la norme CEI 60068-2-82/JEDEC JESD 201
Matériau de contact	Alliage de Cu
Qualité de surface	étamage galvanique
Surface métallique point de connexion (couche supérieure)	Etain (10 - 16 µm Sn)
Surface métallique zone de soudage (couche supérieure)	Etain (10 - 16 µm Sn)
Indication de matériau - boîtier
Coloris (Boîtiers)	bleu (5015)
Matériau isolant	PA
Groupe d'isolant	I
IRC selon CEI 60112	600
Classe d'inflammabilité selon UL 94	V0
Indice d'inflammabilité au fil incandescent GWFI selon EN 60695-2-12	850
Température d'ignition au fil incandescent GWIT selon EN 60695-2-13	775
Température des essais de pression à bille selon la norme EN 60695-10-2	125 °C
Indications sur les matériaux - Elément d'actionnement
Coloris (Élément d'actionnement)	orange (2003)
Matériau isolant	PA GF
Groupe d'isolant	I
IRC selon CEI 60112	600
Classe d'inflammabilité selon UL 94	V0

Dessin coté
Pas	5 mm
Largeur [w]	31,5 mm
Hauteur [h]	23,78 mm
Longueur [l]	21,35 mm
Hauteur de montage	20,28 mm
Longueur du picot de soudage [P]	3,5 mm
Dimensions des picots	0,84 x 0,7 mm
Conception de circuits imprimés
Diamètre de perçage	1,3 mm

Recherche de dommages et de desserrage des conducteurs
Spécification de contrôle	DIN EN 60999-1 (VDE 0609-1):2000-12
Résultat	Essai réussi
Contrôle de traction
Spécification de contrôle	DIN EN 60999-1 (VDE 0609-1):2000-12
Section de conducteur/type de conducteur/effort de traction, valeur nominale/réelle	0,2 mm² / rigide / > 10 N
	0,2 mm² / souple / > 10 N
	4 mm² / rigide / > 60 N
	4 mm² / souple / > 60 N
	0,5 mm² / rigide / > 20 N

Essai d'échauffement
Spécification de contrôle	DIN EN CEI 60947-7-4 (VDE 0611-7-4):2019-10
Exigence contrôle de l'échauffement	Le total de la température ambiante et de l'échauffement du bloc de jonction du circuit imprimé ne doit pas dépasser la limite supérieure de température.
Résistance aux courants de courte durée
Spécification de contrôle	DIN EN CEI 60947-7-4 (VDE 0611-7-4):2019-10
Résistance d'isolement
Spécification de contrôle	DIN EN 60512-3-1:2003-01
Résistance d'isolement pôles voisins	> 5 MΩ
Distances dans l'air et lignes de fuite \|
Spécification de contrôle	DIN EN CEI 60947-7-4 (VDE 0611-7-4):2019-10
Groupe d'isolant	I
Tension d'isolement assignée (III/3)	320 V
Tension de tenue aux chocs assignée (III/3)	4 kV
valeur minimale de la distance dans l'air - champ non homogène (III/3)	3 mm
valeur minimale de la ligne de fuite (III/3)	4 mm
Tension d'isolement assignée (III/2)	400 V
Tension de choc assignée (III/2)	4 kV
valeur minimale de la distance dans l'air - champ non homogène (III/2)	3 mm
valeur minimale de la ligne de fuite (III/2)	3 mm
Tension d'isolement assignée (II/2)	630 V
Tension de tenue aux chocs assignée (II/2)	4 kV
valeur minimale de la distance dans l'air - champ non homogène (II/2)	3 mm
valeur minimale de la ligne de fuite (II/2)	3,2 mm

Essai de résistance aux vibrations
Spécification de contrôle	DIN EN 60068-2-6 (VDE 0468-2-6):2008-10
Fréquence	10 - 150 - 10 Hz
Vitesse de balayage	1 octave/min
Amplitude	0,35 mm (10 Hz ... 60,1 Hz)
Accélération	50 m/s² (60,1 Hz ... 150 Hz)
Durée de contrôle par axe	2,5 h
Sens du contrôle	Axes X, Y et Z
Essai au fil incandescent
Spécification de contrôle	DIN EN 60695-2-10 (VDE 0471-2-10):2014-04
Température	850 °C
Temps d'action	5 s
Vieillissement
Spécification de contrôle	DIN EN CEI 60947-7-4 (VDE 0611-7-4):2019-10
Conditions ambiantes
Température ambiante (fonctionnement)	-40 °C ... 105 °C (En fonction de la courbe de capacité de courant / de derating)
Température ambiante (stockage/transport)	-40 °C ... 70 °C
Humidité rel. de l'air (stockage/transport)	30 % ... 70 %
Température ambiante (montage)	-5 °C ... 100 °C

Type de conditionnement	emballé dans un carton

Données commerciales

Référence	1745184
Conditionnement	50 Unité(s)
Commande minimum	50 Unité(s)
Remarque	Fabrication à la commande (pas de reprise)
Clé de vente	AAMTAB
Product key	AAMTAB
GTIN	4067923309456
Poids par pièce (emballage compris)	11,782 g
Poids par pièce (hors emballage)	11,782 g
Numéro du tarif douanier	85369010
Pays d'origine	SK

Classifications

Homologations

Approval Specification Data
	Tension nominale U_N	Intensité nominale I_N	Section AWG
F
	320 V	20 A	24 - 12
G
	300 V	10 A	24 - 12

Approval Specification Data
	Tension nominale U_N	Intensité nominale I_N	Section AWG
B
	300 V	20 A	24 - 12
D
	300 V	10 A	24 - 12

Approval Specification Data
	Tension nominale U_N	Intensité nominale I_N	Section mm²
keine
Standard	400 V	24 A	0,2 - 2,5
Alternative 1	400 V	32 A	0,2 - 4

Conformité environnementale

Produits compatibles

Avantages

Le principe de levier sans outil permet un raccordement rapide et le desserrage de conducteurs avec/sans embout

Les positions claires de levier fournissent des retours fiables sur les emplacements ouverts ou fermés

Stabilité des contacts garantie sur le long terme par la force d'appui définie

Raccordement Push-in rapide avec un levier fermé

Utilisation intuitive grâce au levier d'actionnement de couleur

ECLASS-13.0	27460101
ECLASS-15.0	27460101

EU RoHS
Conforme aux exigences de la directive RoHS	Oui (Aucun exception)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Aucune substance dangereuse au-dessus des valeurs limites
EU REACH SVHC
Indication de substance soumise à autorisation REACH (n° CAS)	Aucun substance na un taux pondéral supérieur à 0,1 %
