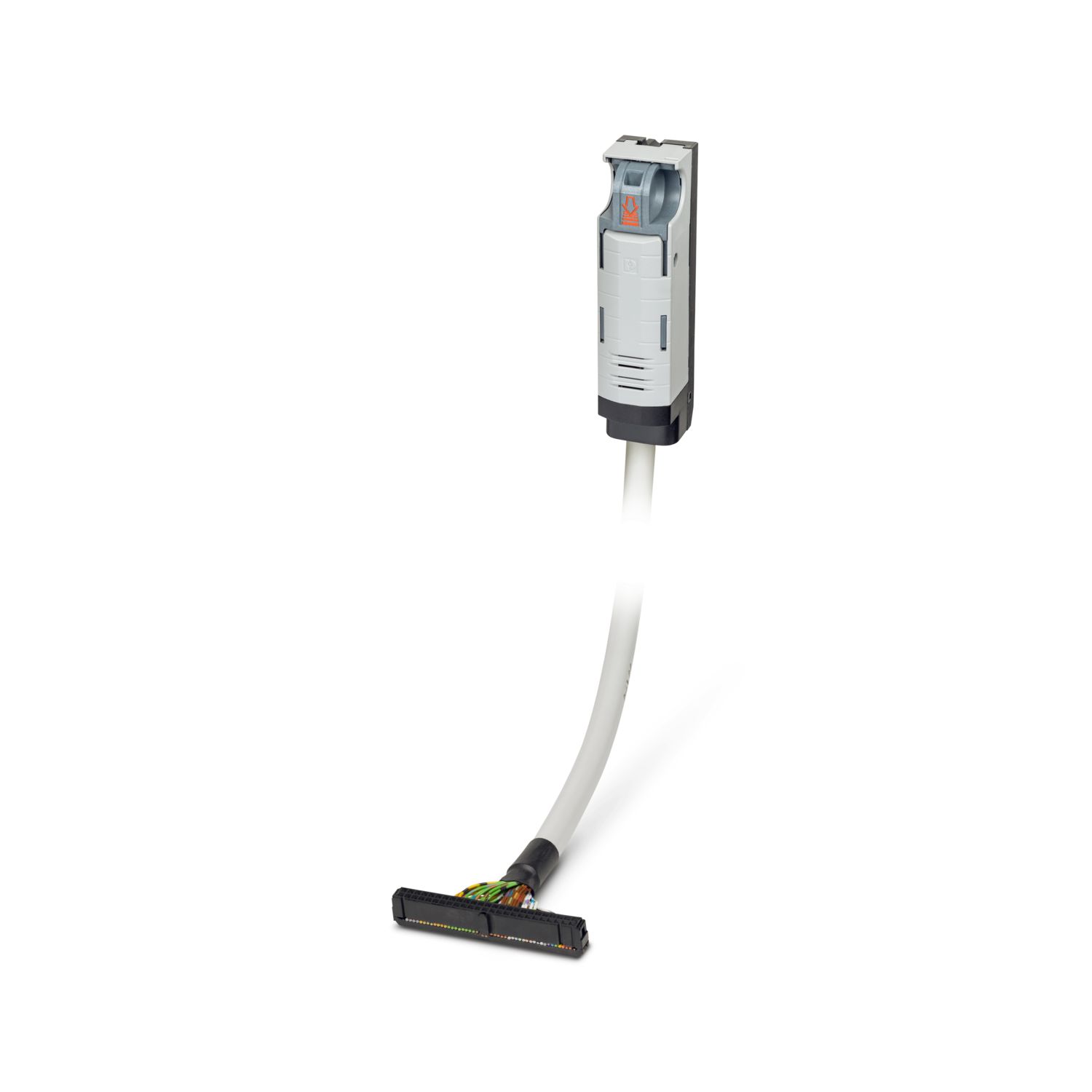

VIP-PA-50/26/ 6,0M/1756/020 - Adaptateur frontal - 1162446

Informations détaillées concernant le produit

Caractéristiques techniques

Propriétés du produit

Type de produit	Adaptateur frontal
Gamme de produits	VARIOFACE Professional
Propriétés d'isolation
Catégorie de surtension	II
Degré de pollution	2

Propriétés électriques

Tension de service max. admissible	25 V AC
	60 V DC
Courant max. admissible	1 A (par circuit)
Automate pris en charge ALLEN-BRADLEY ControlLogix
Carte E/S adaptée	1756-IB16D
	1756-IB16I
	1756-OB16I
	1756-IB16IF
	1756-IB16ISOE
	1756-OB16IEF
	1756-OB16IEFS
	1756-OB16IS

Caractéristiques de raccordement

Niveau des automates
Type de raccordement	Raccord enfichable
Remarque	Enfichable sur les ensembles d'E/S 36 pôles
Niveau terrain
Type de raccordement	IDC/FLK connecteur femelle
Nombre de connexions	1
Nombre de pôles	50
Pas	2,54 mm

Dimensions

Dimensions de l'article
Largeur	350,48 mm
Hauteur	68,07 mm
Profondeur	56,35 mm
Câble
Longueur	6 m

Câble/conducteur

50X0.14 [PVC]
Style UL AWM	2464/1061
Nombre de pôles	50
Blindé	non
Type	50X0.14 [PVC]
Type de conducteur	Câble rond pré-équipé
Structure du conducteur ligne de signal	7x 0,16 mm
AWG ligne de signaux	26
Section de câble	50x 0,14 mm²
Diamètre de fil avec isolant	1 mm ±0,03 mm
Diamètre extérieur du câble	10,30 mm ±0,4 mm
Gaine extérieure, matériau	PVC semi-rigide
Gaine extérieure, coloris	gris
Matériau conducteur	Cordon Cu étamé
Résistance de la ligne	≤ 145 Ω/km (20 °C)
Résistance d'isolement	≥ 20 MΩ*km (20 °C)
Rayon de courbure minimal, pose fixe	86 mm
Rayon de courbure minimal, pose souple	161 mm
Capacité de charge dynamique (pliage)	Cycles de flexion max.: 5000 (Avec rayon ≥ 15 x diamètre extérieur)
Absence d'halogène	non
Résistance à la propagation des flammes	CEI 60332-1-2 (conduite)
		VDE 0842, Partie 332-1-2 (conduite)
		CEI 60332-3-22 (conduite)
		UL VW-1
		CSA FT-1
Résistance à l'huile	contre les projections occasionnelles (conduite)
Version de câble	Adaptateur frontal avec câble pour un module

Conditions environnementales et de durée de vie

Conditions ambiantes
Indice de protection	IP20
Température ambiante (fonctionnement)	0 °C ... 60 °C
Température ambiante (stockage/transport)	0 °C ... 80 °C
Altitude	≤ 2000 m (au-d. du niveau de la mer)
Humidité de l'air admissible (fonctionnement)	≤ 95 % (pas de condensation)

Normes et spécifications

Normes/Prescriptions	UL 61010-2-201

Remarques

Information pour le fonctionnement	Pour une utilisation conforme, il convient de respecter les prescriptions de la directive d'installation (voir Téléchargements). En cas d'application ou d'utilisation avec des produits d'autres fabricants, il faut en outre respecter les prescriptions, les consignes de sécurité et avertissements du fabricant tiers concerné.

Données commerciales

Référence	1162446
Conditionnement	1 Unité(s)
Commande minimum	1 Unité(s)
Remarque	Fabrication à la commande (pas de reprise)
Clé de vente	DK232R
Product key	DK232R
GTIN	4063151172732
Poids par pièce (hors emballage)	1 172 g
Numéro du tarif douanier	85444290
Pays d'origine	DE

Classifications

Homologations

Conformité environnementale

Produits compatibles

ECLASS-13.0	27242292
ECLASS-15.0	27242292

EU RoHS
Conforme aux exigences de la directive RoHS	Oui
sauf exceptions mentionnées	6(c)
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Vous trouverez un tableau de déclaration conformément à lACPEIP (China RoHS) concernant les produits dans la zone de téléchargement du produit correspondant sous « Déclaration du fabricant ». Pour tous les produits avec EFUP-E, aucun tableau de déclaration conformément à lACPEIP (China RoHS) nest établi car cela nest pas nécessaire.
EU REACH SVHC
Indication de substance soumise à autorisation REACH (n° CAS)	Lead (n° CAS: 7439-92-1)
SCIP	f5e1cedf-e1d5-4d5e-8a35-544c90ef296e
