VAL-MS 580/3+0-FM
-
Scaricatori di sovratensioni tipo 2
2920447

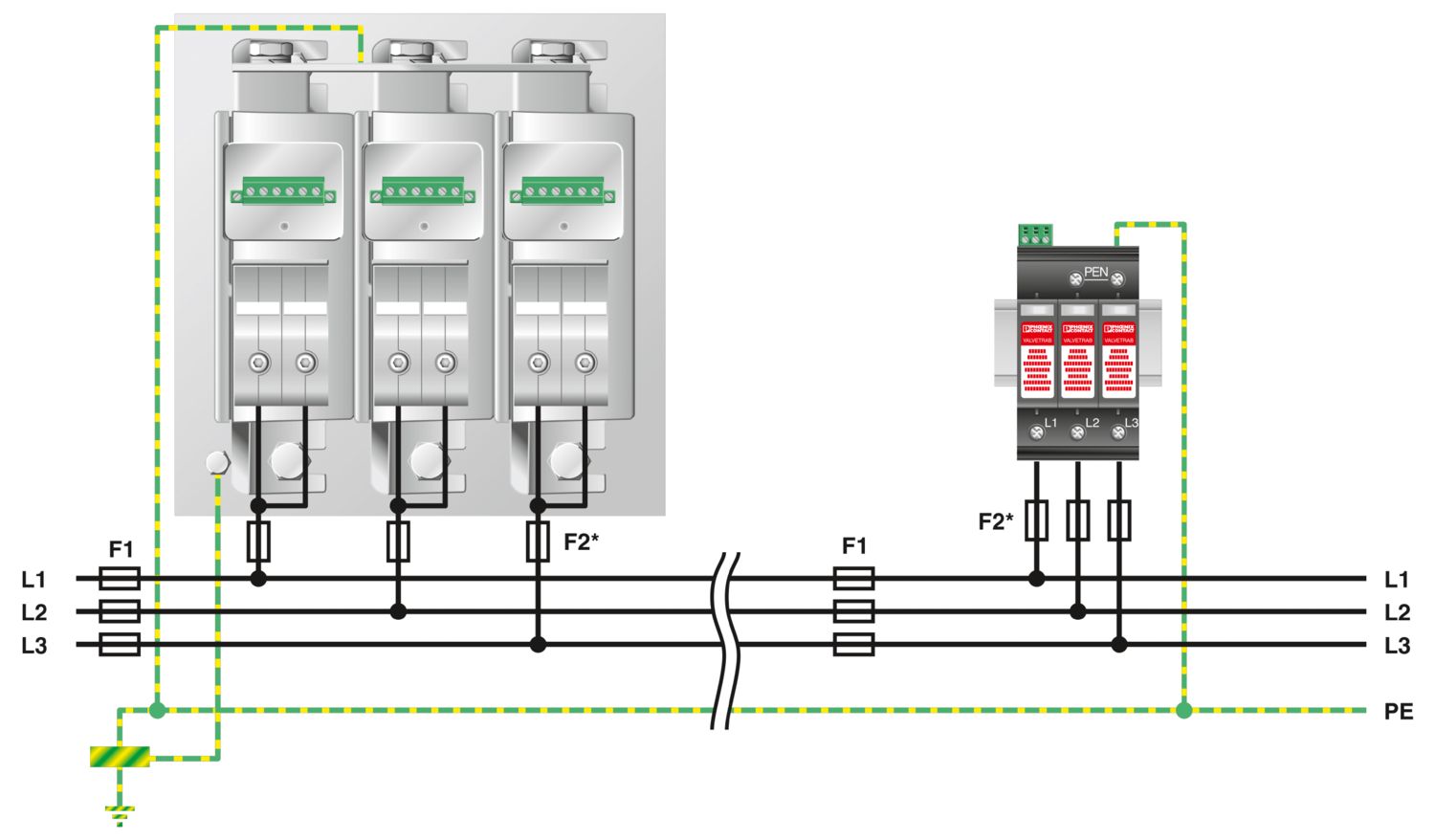

Scaricatore di sovratensioni per sistemi di alimentazione a 4 conduttori (L1, L2, L3, PE), costituito da elemento base con contatto FM e spina di sicurezza, per montaggio su NS 35.
Dettagli prodotto
| Note generali | |
| Nota | Per l'utilizzo in tutti i sistemi a bassa tensione tra L-PEN. Solo per utilizzo in sistemi IT tra L-PE, se i corpi degli elementi dell'impianto a bassa tensione sono collegati con l'impianto di messa a terra della stazione trasformatore. (Messa a terra comune della stazione trasformatore HV e dei corpi dell'impianto utenze LV. RE = RA secondo IEC 60364-4-442 / VDE 0100-442 fig. 44D / Esempio a) |
| Tipo di prodotto | Scaricatore di sovratensione |
| Famiglia di prodotti | VALVETRAB MS |
| Classe di prova IEC | II |
| T2 | |
| Tipo EN | T2 |
| Sistema di alimentazione di corrente IEC | TN-C |
| IT | |
| Tipo | Modulo guida bicomponente a innesto |
| Distanza tra parti attive e con messa a terra | 5 mm |
| Numero di poli | 3 |
| Segnalazione protezione contro le sovratensioni guasta | ottico, contatto FM |
| Caratteristiche di isolamento | |
| Categoria di sovratensione | III |
| Grado di inquinamento | 2 |
| Frequenza nominale fN | 50 Hz (60 Hz) |
| Indicazione/segnalazione a distanza | |
| Denominazione collegamento | Contatto FM |
| Funzione di inserzione | Contatti di scambio |
| Tensione di esercizio | 5 V AC ... 250 V AC |
| 30 V DC | |
| Corrente d'esercizio | 5 mA AC ... 1,5 A AC |
| 1 A DC | |
| Collegamento | Connessione a vite |
| Filettatura | M5 |
| Coppia di serraggio | 3 Nm (1,5 mm² ... 16 mm²) |
| 4,5 Nm (25 mm² ... 35 mm²) | |
| Lunghezza del tratto da spelare | 16 mm |
| Sezione conduttore flessibile | 1,5 mm² ... 25 mm² |
| Sezione conduttore rigida | 1,5 mm² ... 35 mm² |
| Sezione conduttore AWG | 15 ... 2 |
| Collegamento | Capocorda a forcella |
| Sezione conduttore flessibile | 1,5 mm² ... 16 mm² |
| Contatto FM | |
| Collegamento | Attacco a vite/ ad innesto mediante COMBICON |
| Filettatura | M2 |
| Coppia di serraggio | 0,25 Nm |
| Lunghezza del tratto da spelare | 7 mm |
| Sezione conduttore flessibile | 0,14 mm² ... 1,5 mm² |
| Sezione conduttore rigida | 0,14 mm² ... 1,5 mm² |
| Sezione conduttore AWG | 28 ... 16 |
| Disegno quotato |
|
| Larghezza | 53,4 mm |
| Altezza | 98,7 mm |
| Profondità | 65,7 mm (Con guida DIN da 7,5 mm) |
| Unità modulare | 3 TE |
| Colore | nero (RAL 9005) |
| Classe di combustibilità a norma UL 94 | V-0 |
| Valore CTI del materiale | 600 |
| Materiale isolante | PA 6.6/PBT |
| Gruppo materiale | I |
| Materiale custodia | PA 6.6 |
| PBT |
| Dispositivi di protezione | L-PE |
| L-PEN | |
| Direzione di azione | 3L-PEN |
| Tensione nominale UN | 400/690 V AC (TN-C) |
| 500 V AC (IT) | |
| Frequenza nominale fN | 50 Hz (60 Hz) |
| Massima tensione permanente UC | 580 V AC |
| Corrente di carico nom. IL | 80 A |
| Corrente conduttori di terra IPE | ≤ 0,75 mA |
| Assorbimento di potenza in standby PC | ≤ 450 mVA |
| Corrente nominale dispersa In (8/20) µs | 15 kA |
| Max. corrente dispersa Imax (8/20) µs | 30 kA |
| Resistenza ai corto circuiti ISCCR | 25 kA |
| Livello di protezione Up | ≤ 2,5 kV |
| Tensione residua Ures | ≤ 2,5 kV (con In) |
| ≤ 2,3 kV (a 10 kA) | |
| ≤ 2,1 kV (a 5 kA:) | |
| ≤ 1,9 kV (a 3 kA) | |
| Comportamento TOV con UT | 690 V AC (5 s / withstand mode) |
| 762 V AC (120 min / withstand mode) | |
| Tempo di risposta tA | ≤ 25 ns |
| Prefusibile massimo per cablaggio di tipo passante (V) | 80 A (gG) |
| Prefusibile massimo per cablaggio standard | 125 A (gG) |
| Condizioni ambientali | |
| Grado di protezione | IP20 (solo in caso di utilizzo di tutti i punti di connessione) |
| Temperatura ambiente (esercizio) | -40 °C ... 80 °C |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 80 °C |
| Posizione elevata | ≤ 2000 m (s.l.m.) |
| Umidità dell'aria consentita (esercizio) | 5 % ... 95 % |
| Urti (esercizio) | 25g (Semisinusoidale / 11 ms / 3x ±X, ±Y, ±Z) |
| Vibrazione (esercizio) | 5g (10 ... 500 Hz / 2,5 h / X, Y, Z) |
| Specifiche UL | |
| Tensione permanente massima (MCOV L-L) | 1160 V AC |
| Tensione permanente massima MCOV (L-G) | 580 V AC |
| Corrente nominale dispersa In (L-L) | 10 kA |
| Corrente nominale dispersa In (L-G) | 10 kA |
| Dispositivi di protezione | L-L |
| L-G | |
| Tensione nominale | 400/690 V AC |
| Sistema di ripartizione dell'energia | Delta |
| Frequenza nominale | 50/60 Hz |
| Tensione di taglio misurata MLV (L-L) | 4270 V |
| Tensione di taglio misurata MLV (L-G) | 2310 V |
| Tipo SPD | 4CA |
| Indicazione UL/segnalazione a distanza | |
| Tensione di esercizio | 125 V AC |
| Corrente di esercizio AC | 1 A AC |
| Dati di collegamento UL | |
| Coppia di serraggio | 30 lbf-in. |
| Sezione conduttore AWG | 14 ... 2 |
| Norme/disposizioni | IEC 61643-11 |
| Nota | 2011 |
| Norme/disposizioni | EN 61643-11 |
| Nota | 2012 |
| Tipo di montaggio | Guida di supporto: 35 mm |
I vantaggi
Qualità sperimentata milioni di volte in differenti applicazioni
Installazione veloce con ponticelli standard grazie alla larghezza di installazione standard di settore di 1 UD
Prova e misurazione dell'isolamento semplificate grazie ai moduli di protezione a innesto
Ampio campo di impiego con molteplici tensioni nominali
Elevata modularità per soluzioni individuali per applicazioni di ogni tipo
