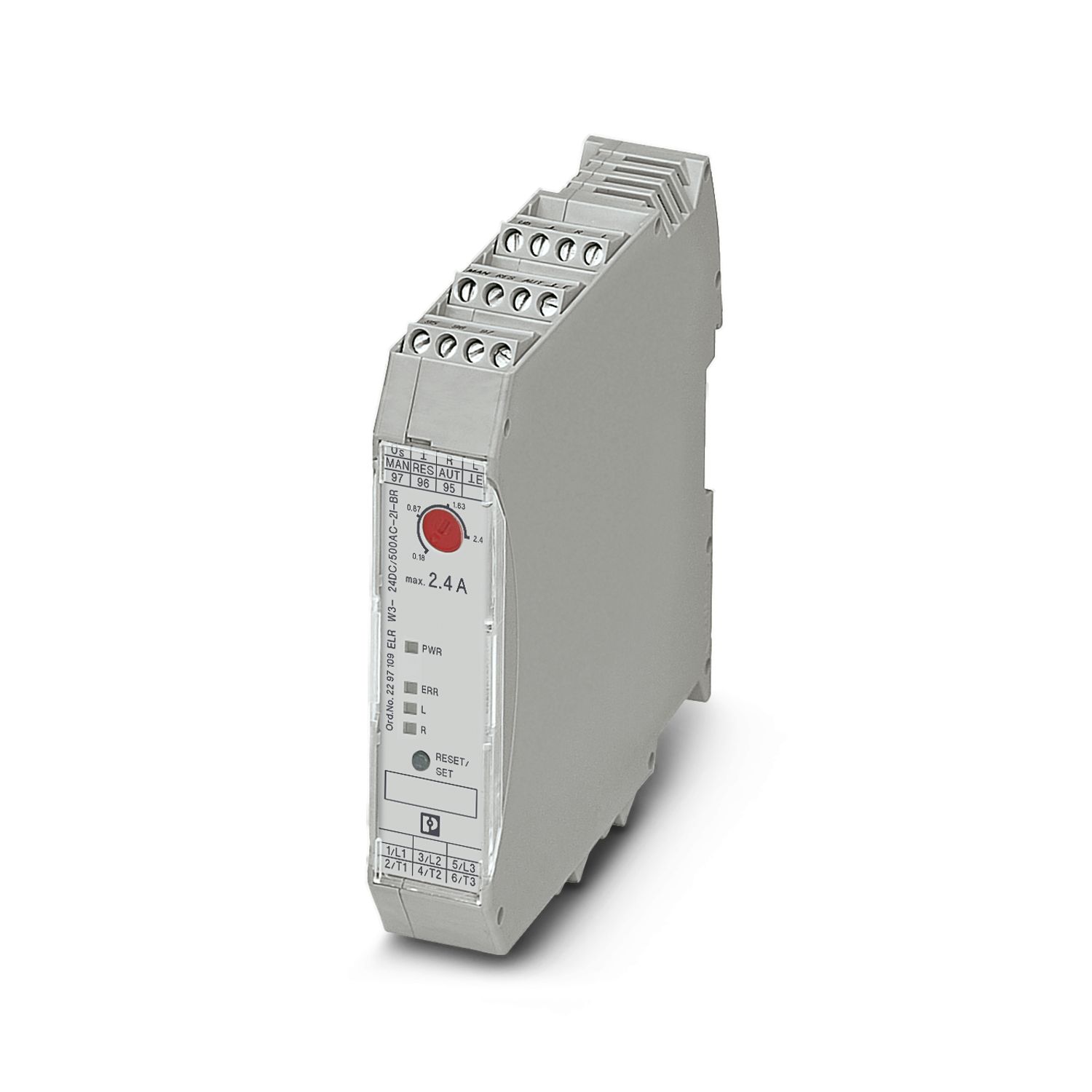

ELR W3- 24DC/500AC- 2I-BR - Motorstarter ibridi

2297109

Relè statico trifase per l'inversione di motori da 3~ AC a 550 V AC, con ingresso 24 V DC, corrente d'uscita 2,4 A, disinserzione per sovraccarico impostabile e riconoscimento della mancanza di fase limitato

Tipo di prodotto	Motorstarter ibridi
Famiglia di prodotti	CONTACTRON
Funzionamento	100 % ED

Numero fasi	3
Tipologia del relè statico	Starter d'inversione
Frequenza di commutazione	≤ 2 Hz (in funzione del carico)
Frequenza di commutazione	≤ 2 Hz (in funzione del carico)
Potenza dissipata massima	3,3 W
Potenza dissipata minima	1,1 W
Alimentazione
Tensione di alimentazione del circuito di comando di dimensionamento U_S	24 V DC
Range di tensione alimentazione di comando	19,2 V DC ... 30 V DC
Corrente di alimentazione, di comando, di dimensionamento I_S	40 mA
Circuito di protezione	Prot. contro le sovratensioni
	Prot. contro inversione polarità
Caratteristiche di isolamento
Tensione di isolamento nominale	500 V
Tensione impulsiva di dimensionamento	6 kV
Categoria di sovratensione	III
Grado d'inquinamento	2
Caratteristiche di isolamento tra la tensione di ingresso di comando, la tensione di alimentazione di comando e il circuito ausiliario verso il circuito principale	Separazione sicura (IEC 60947-1) con tensione di esercizio ≤ 300 V AC
	Isolamento base (IEC 60947-1) con tensione di esercizio pari a 300 V AC ... 500 V AC
	Separazione sicura (IEC 60947-1) con circuito ausiliario ≤ 300 V AC

Controllo
Denominazione ingresso	Ingresso di controllo destra/sinistra
Tensione di lavoro di dimensionamento U_C	24 V DC
Intervallo di tensione di attivazione	19,2 V DC ... 30 V DC
Corrente di lavoro di dimensionamento I_C	5 mA (Tipo di ingresso 1)
Soglia di commutazione	9,6 V (Segnale "0")
	19,2 V (Segnale "1")
Tempo di accensione tipico	< 35 ms
Tempo di disinserzione tipico	< 40 ms
Circuito di protezione	Prot. contro inversione polarità

Uscita AC
Tens. di esercizio di dimensionam. U_e	500 V AC
Range tensione di esercizio	42 V AC ... 550 V AC
Corrente di esercizio I_e	2,4 A (AC-51)
	2,4 A (AC-53a)
Frequenza di rete	50/60 Hz
Range della corrente di carico	180 mA ... 2,4 A (vedere derating)
Curva d'intervento a norma IEC 60947-4-2	Classe 10A
Tempo di raffreddamento	20 min (per Reset Auto)
Corrente di dispersione	0 mA
Circuito di protezione	Prot. contro le sovratensioni
Uscita di allarme
Nota	Segnalazione 01: Contatto di scambio a potenziale zero
Tipo di commutazione del contatto	1 contatto di scambio
Capacità di interruzione IEC 60947-5-1	3 A (230 V, AC15)
	2 A (24 V (DC13))

Circuito di comando
Collegamento	Connessione a vite
Lunghezza del tratto da spelare	8 mm
Filettatura	M3
Sezione conduttore rigida	0,2 mm² ... 2,5 mm²
Sezione conduttore flessibile	0,2 mm² ... 2,5 mm²
Sezione conduttore AWG	24 ... 14
Coppia di serraggio	0,5 Nm ... 0,6 Nm
	5 lb_f-in. ... 7 lb_f-in.
Circuito di carico
Collegamento	Connessione a vite
Lunghezza del tratto da spelare	8 mm
Filettatura	M3
Sezione conduttore rigida	0,2 mm² ... 2,5 mm²
Sezione conduttore flessibile	0,2 mm² ... 2,5 mm²
Sezione conduttore AWG	24 ... 14
Coppia di serraggio	0,5 Nm ... 0,6 Nm
	5 lb_f-in. ... 7 lb_f-in.

Segnalazione stato	LED (giallo)
Indicazione tensione di esercizio	LED verde
Segnalazione di errore	LED rosso

Larghezza	22,5 mm
Altezza	107 mm
Profondità	114 mm

Classe di combustibilità a norma UL 94	V0 (Custodia)

Condizioni ambientali
Grado di protezione	IP20
Temperatura ambiente (esercizio)	-25 °C ... 70 °C (tenere conto del derating)
Temperatura ambiente (stoccaggio/trasporto)	-40 °C ... 80 °C
Posizione elevata	≤ 2000 m

UKCA
Certificato	Conformità UKCA

Norme / Disposizioni
Norme/Disposizioni	IEC 60947-1

Tipo di montaggio	Montaggio su guida DIN
Nota per il montaggio	affiancabile con distanza: vedere di derating
Posizione di installazione	Verticale (guida di supporto orizzontale)

Codice articolo	2297109
Pezzi/conf.	1 Pezzi
Quantità di ordinazione minima	1 Pezzi
Codice vendita	DK7422
Codice prodotto	DK7422
GTIN	4046356428347
Peso per pezzo (confezione inclusa)	301,6 g
Peso per pezzo (confezione esclusa)	300 g
Numero tariffa doganale	85371098
Paese di origine	DE

Prodotti compatibili

Accessori

I vantaggi

Spessore 22,5 mm

Risparmio di cablaggio

Lunga vita elettrica

Risparmio di spazio

Ponticello a doppino trifase

Corrente regolabile per funzione bimetallica

Commutazione esente da usura

EU RoHS
Soddisfa i requisiti della direttiva RoHS	Sì
con eccezione delle deroghe, se note	7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Una tabella per la dichiarazione China RoHS in base allarticolo è disponibile nellarea di download di ciascun articolo alla voce "Dichiarazione del produttore". Per tutti gli articoli con EFUP-E non viene allestita né richiesta alcuna tabella per la dichiarazione China RoHS.
EU REACH SVHC
Avviso di sostanza candidata REACH (n. CAS)	Lead (n. CAS: 7439-92-1)
SCIP	691b943a-eeec-4213-a48f-3ca24220efc4
