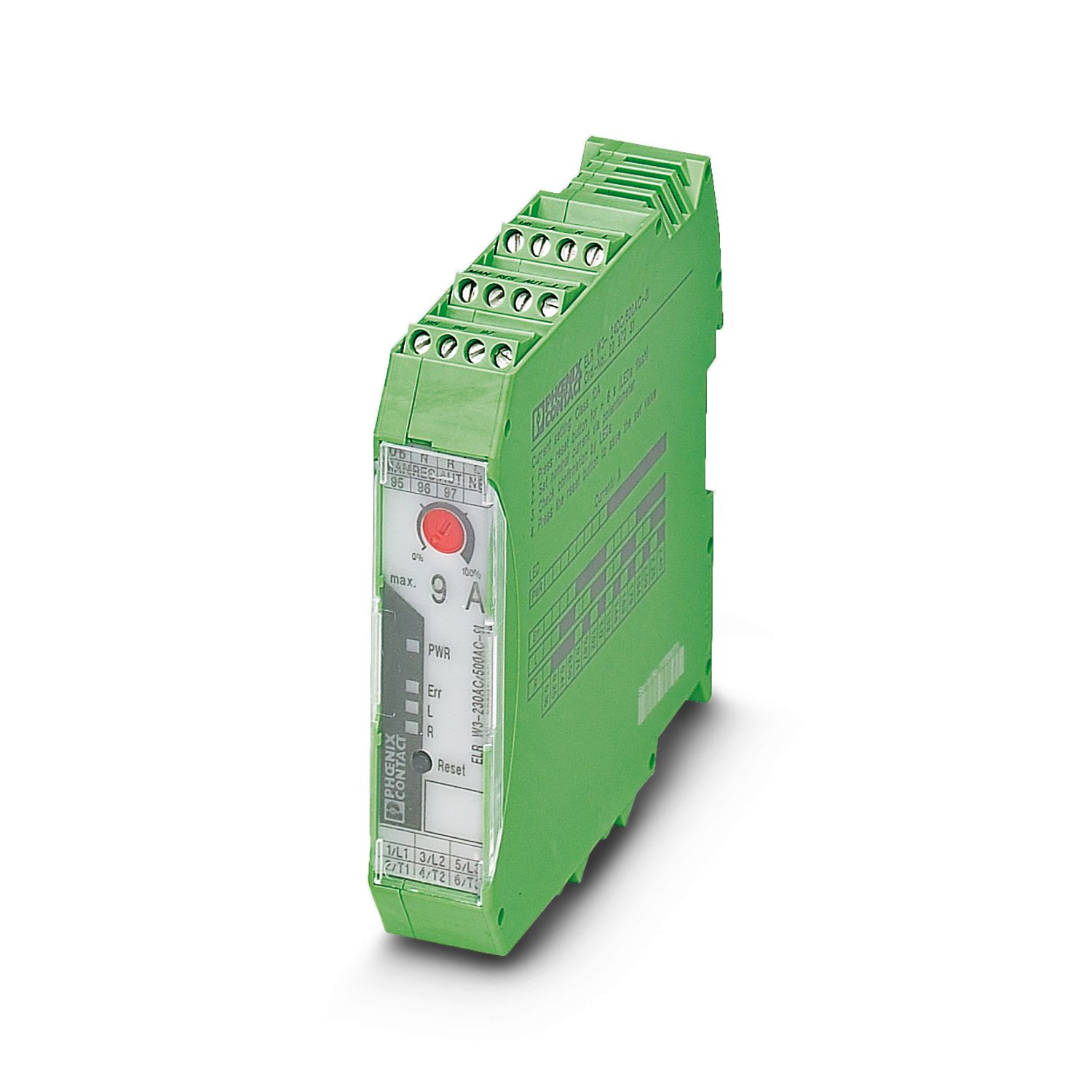

Relè invertitore di carico trifase per semiconduttori "4 in 1" con ingresso da 24 V DC, corrente d'uscita 0,4 A e disinserzione sovraccarico impostabile
Dettagli prodotto
Tipo di prodotto
Motorstarter ibridi
Famiglia di prodotti
CONTACTRON
Funzionamento
100 % ED
Caratteristiche di isolamento: Distanze in aria e superficiali fra i circuiti
isolamento
separazione sicura
Categoria di sovratensione
III
Grado d'inquinamento
2
Numero fasi
3
Vita elettrica
3x 107 cicli di manovre
Potenza dissipata massima in condizioni nominali
1,5 W
Frequenza d'inversione
≤ 2 Hz
Potenza dissipata massima
1,5 W
Potenza dissipata minima
1,1 W
Distanze in aria e superficiali fra i circuiti
Tensione di isolamento nominale
500 V
Tensione impulsiva di dimensionamento
6 kV
Alimentazione
Tensione di alimentazione del circuito di comando di dimensionamento US
24 V DC
Range di tensione alimentazione di comando
19,2 V DC ... 30 V DC
Corrente di alimentazione, di comando, di dimensionamento IS
40 mA
Circuito di protezione
Prot. contro le sovratensioni
Prot. contro inversione polarità
Controllo
Denominazione ingresso
Ingresso di controllo destra/sinistra
Tensione di lavoro di dimensionamento UC
24 V DC
Intervallo di tensione di attivazione
19,2 V DC ... 30 V DC
Corrente di lavoro di dimensionamento IC
5 mA
Soglia di commutazione
9,6 V (Segnale "0")
19,2 V (Segnale "1")
Tempo di accensione tipico
< 35 ms
Tempo di disinserzione tipico
< 40 ms
Uscita AC
Tens. di esercizio di dimensionam. Ue
500 V AC
Range tensione di esercizio
42 V AC ... 550 V AC
Frequenza di rete
50/60 Hz
Range della corrente di carico
120 mA ... 400 mA
Uscita di allarme
Nota
Segnalazione 01: Contatto di scambio a potenziale zero
Tipo di commutazione del contatto
1 contatto di scambio
Capacità di interruzione IEC 60947-5-1
3 A (230 V, AC15)
2 A (24 V (DC13))
Circuito di comando
Collegamento
Connessione a vite
Lunghezza del tratto da spelare
8 mm
Filettatura
M3
Sezione conduttore rigida
0,2 mm² ... 2,5 mm²
Sezione conduttore flessibile
0,2 mm² ... 2,5 mm²
Sezione conduttore AWG
24 ... 14
Circuito di carico
Collegamento
Connessione a vite
Lunghezza del tratto da spelare
8 mm
Filettatura
M3
Sezione conduttore rigida
0,2 mm² ... 2,5 mm²
Sezione conduttore flessibile
0,2 mm² ... 2,5 mm²
Sezione conduttore AWG
24 ... 14
Segnalazione stato
LED (giallo)
Indicazione tensione di esercizio
LED verde
Segnalazione di errore
LED rosso
Larghezza
22,5 mm
Altezza
107 mm
Profondità
114 mm
Classe di combustibilità a norma UL 94
V0 (Custodia)
Condizioni ambientali
Grado di protezione
IP20
Temperatura ambiente (esercizio)
-25 °C ... 70 °C
Temperatura ambiente (stoccaggio/trasporto)
-40 °C ... 80 °C
ATEX
Siglatura
II (2) G
II (2) D
Certificato
PTB 07 ATEX 3145
Omologazione UL
Certificato
NLDX.E228652
Norme / Disposizioni
Norme/Disposizioni
DIN EN 50178
EN 60947
Requisiti per centrali elettriche
Norme/Disposizioni
DWR 1300/ZXX01/DD/7080.8d
Distanze in aria e superficiali fra i circuiti
Norme/Disposizioni
DIN EN 50178
Tipo di montaggio
Montaggio su guida DIN
Nota per il montaggio
affiancabile con distanza = 20 mm
Posizione di installazione
Verticale (guida di supporto orizzontale)
Codice articolo
2297824
Pezzi/conf.
1 Pezzi
Quantità di ordinazione minima
1 Pezzi
Codice vendita
DK7422
Codice prodotto
DK7422
GTIN
4046356361965
Peso per pezzo (confezione inclusa)
270,8 g
Peso per pezzo (confezione esclusa)
247,3 g
Numero tariffa doganale
85371098
Paese di origine
DE
China RoHS
Environment friendly use period (EFUP)
EFUP-50
Una tabella per la dichiarazione China RoHS in base allarticolo è disponibile nellarea di download di ciascun articolo alla voce "Dichiarazione del produttore". Per tutti gli articoli con EFUP-E non viene allestita né richiesta alcuna tabella per la dichiarazione China RoHS.
EU REACH SVHC
Avviso di sostanza candidata REACH (n. CAS)
Nessuna sostanza con una percentuale di massa maggiore dello 0,1%
