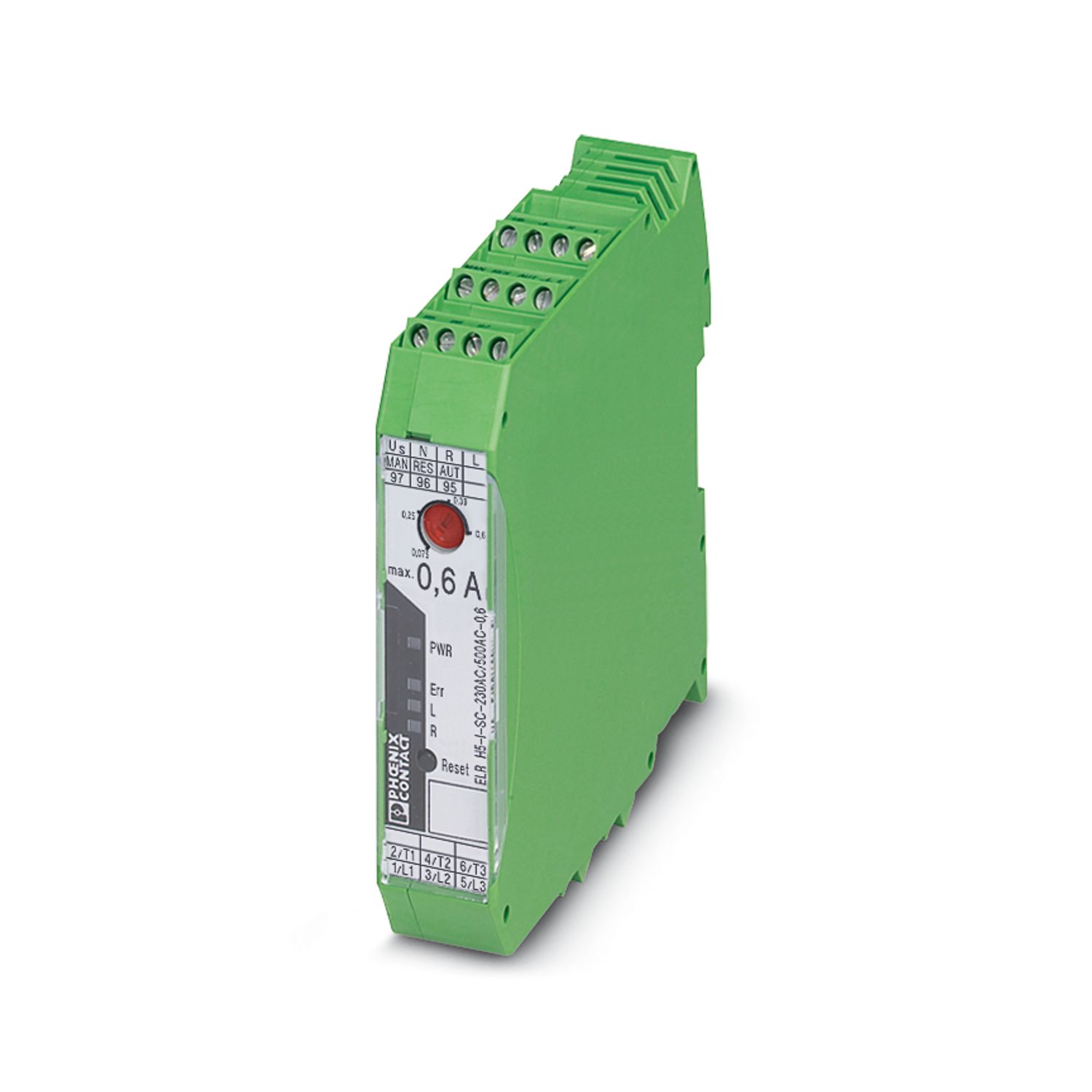

ELR H5-I-SC-230AC/500AC-0,6 - Motorstarter ibridi - 2900691

Tipo di prodotto	Motorstarter ibridi
Famiglia di prodotti	CONTACTRON
Funzionamento	100 % ED

Numero fasi	3
Frequenza di commutazione	≤ 2 Hz (in funzione del carico)
Potenza dissipata massima in condizioni nominali	0,4 W
Frequenza di commutazione	≤ 2 Hz (in funzione del carico)
Potenza dissipata massima	2,9 W
Potenza dissipata minima	2,6 W
Tipo di assegnazione	1
Alimentazione
Tensione di alimentazione del circuito di comando di dimensionamento U_S	230 V AC
Range di tensione alimentazione di comando	85 V AC ... 253 V AC
Corrente di alimentazione, di comando, di dimensionamento I_S	4 mA
Frequenza di rete	50/60 Hz
Circuito di protezione	Prot. contro le sovratensioni
Caratteristiche di isolamento
Tensione di isolamento nominale	500 V
Tensione impulsiva di dimensionamento	4 kV
Categoria di sovratensione	III
Grado d'inquinamento	2
Caratteristiche di isolamento tra la tensione di ingresso di comando, la tensione di alimentazione di comando e il circuito ausiliario verso il circuito principale	Separazione sicura (IEC 60947-1) con tensione di esercizio ≤ 300 V AC
		Separazione sicura (EN 50178) con tensione di esercizio ≤ 300 V AC
		Isolamento base (IEC 60947-1) con tensione di esercizio pari a 300 V AC ... 500 V AC
		Separazione sicura (EN 50178) con tensione di esercizio 300 ... 500 V AC
Caratteristiche di isolamento tra la tensione di ingresso di comando, la tensione di alimentazione di comando e il circuito ausiliario	Separazione sicura (IEC 60947-1) con circuito ausiliario ≤ 300 V AC
		Separazione sicura (EN 50178) con circuito ausiliario ≤ 300 V AC

Controllo
Denominazione ingresso	Ingresso di controllo destra/sinistra
Tensione di lavoro di dimensionamento U_C	230 V AC
Intervallo di tensione di attivazione	85 V AC ... 253 V AC
Corrente di lavoro di dimensionamento I_C	7 mA (Tipo di ingresso 1)
Frequenza di rete	50 Hz 60 Hz 50/60 Hz
Soglia di commutazione	44 V AC (Segnale "0")
Soglia di commutazione		85 V AC (Segnale "1")
Tempo di disinserzione tipico	< 70 ms

Uscita AC
Tens. di esercizio di dimensionam. U_e	500 V AC
Range tensione di esercizio	42 V AC ... 550 V AC
Corrente di esercizio I_e	0,6 A (AC-51)
Corrente di esercizio I_e		0,6 A (AC-53a)
Frequenza di rete	50/60 Hz
Range della corrente di carico	75 mA ... 600 mA (vedere derating)
Curva d'intervento a norma IEC 60947-4-2	Classe 10A
Tempo di raffreddamento	20 min (per Reset Auto)
Corrente di dispersione	0 mA
Circuito di protezione	Prot. contro le sovratensioni
Uscita di allarme
Nota	Messaggio di risposta: contatto di scambio a potenziale zero, contatto di segnale
Tipo di commutazione del contatto	1 contatto di scambio
Capacità di interruzione IEC 60947-5-1	3 A (230 V, AC15)
Capacità di interruzione IEC 60947-5-1		2 A (24 V (DC13))

Circuito di comando
Collegamento	Connessione a vite
Lunghezza del tratto da spelare	8 mm
Filettatura	M3
Sezione conduttore rigida	0,2 mm² ... 2,5 mm²
Sezione conduttore flessibile	0,2 mm² ... 2,5 mm²
Sezione conduttore AWG	24 ... 14
Coppia di serraggio	0,5 Nm ... 0,6 Nm
Coppia di serraggio		5 lb_f-in. ... 7 lb_f-in.
Circuito di carico
Collegamento	Connessione a vite
Lunghezza del tratto da spelare	8 mm
Filettatura	M3
Sezione conduttore rigida	0,2 mm² ... 2,5 mm²
Sezione conduttore flessibile	0,2 mm² ... 2,5 mm²
Sezione conduttore AWG	24 ... 14
Coppia di serraggio	0,5 Nm ... 0,6 Nm
Coppia di serraggio		5 lb_f-in. ... 7 lb_f-in.

Segnalazione stato	LED (giallo)
Indicazione tensione di esercizio	LED verde
Segnalazione di errore	LED rosso

Larghezza	22,5 mm
Altezza	107 mm
Profondità	114 mm

Alimentazione, ricarica e protezione

Automazione

Collegamento

Commutazione, misurazione e monitoraggio

Siglatura, montaggio e installazione

ELR H5-I-SC-230AC/500AC-0,6 - Motorstarter ibridi

2900691

Dettagli prodotto

Prodotti compatibili

I vantaggi

Condizioni ambientali
Grado di protezione	IP20
Temperatura ambiente (esercizio)	-25 °C ... 70 °C (tenere conto del derating)
Temperatura ambiente (stoccaggio/trasporto)	-40 °C ... 80 °C

Omologazione UL
Certificato	NLDX.E228652
Dati UL
SCCR	100 kA (500 V AC (fusibile 30 A classe CC / 30 A classe J (High-Fault)))
SCCR		5 kA (500 V AC (fusibile 20 A RK5 (Standard-Fault)))
FLA	0,6 A (500 V AC)
Group installation	20 A (class RK5, SCCR 5kA, #24 - 14 AWG max. solid and stranded)
Group installation		30 A (class CC or J, SCCR 100kA, #24 - 14 AWG max, solid and stranded)
Category code	NLDX / NRNT

Norme / Disposizioni
Norme/Disposizioni	IEC 60947-1
		IEC 60947-4-2
		IEC 61508
		ISO 13849

Tipo di montaggio	Montaggio su guida DIN
Nota per il montaggio	affiancabile, per la distanza vedere derating
Posizione di installazione	verticale (guida di montaggio orizzontale, avviamento motore sotto)

Codice articolo	2900691
Pezzi/conf.	1 Pezzi
Quantità di ordinazione minima	1 Pezzi
Codice vendita	DK7422
Codice prodotto	DK7422
GTIN	4046356528207
Peso per pezzo (confezione inclusa)	307,2 g
Peso per pezzo (confezione esclusa)	280,6 g
Numero tariffa doganale	85371098
Paese di origine	DE

China RoHS
Environment friendly use period (EFUP)	EFUP-50 Una tabella per la dichiarazione China RoHS in base allarticolo è disponibile nellarea di download di ciascun articolo alla voce "Dichiarazione del produttore". Per tutti gli articoli con EFUP-E non viene allestita né richiesta alcuna tabella per la dichiarazione China RoHS.
EU REACH SVHC
Avviso di sostanza candidata REACH (n. CAS)	Nessuna sostanza con una percentuale di massa maggiore dello 0,1%
