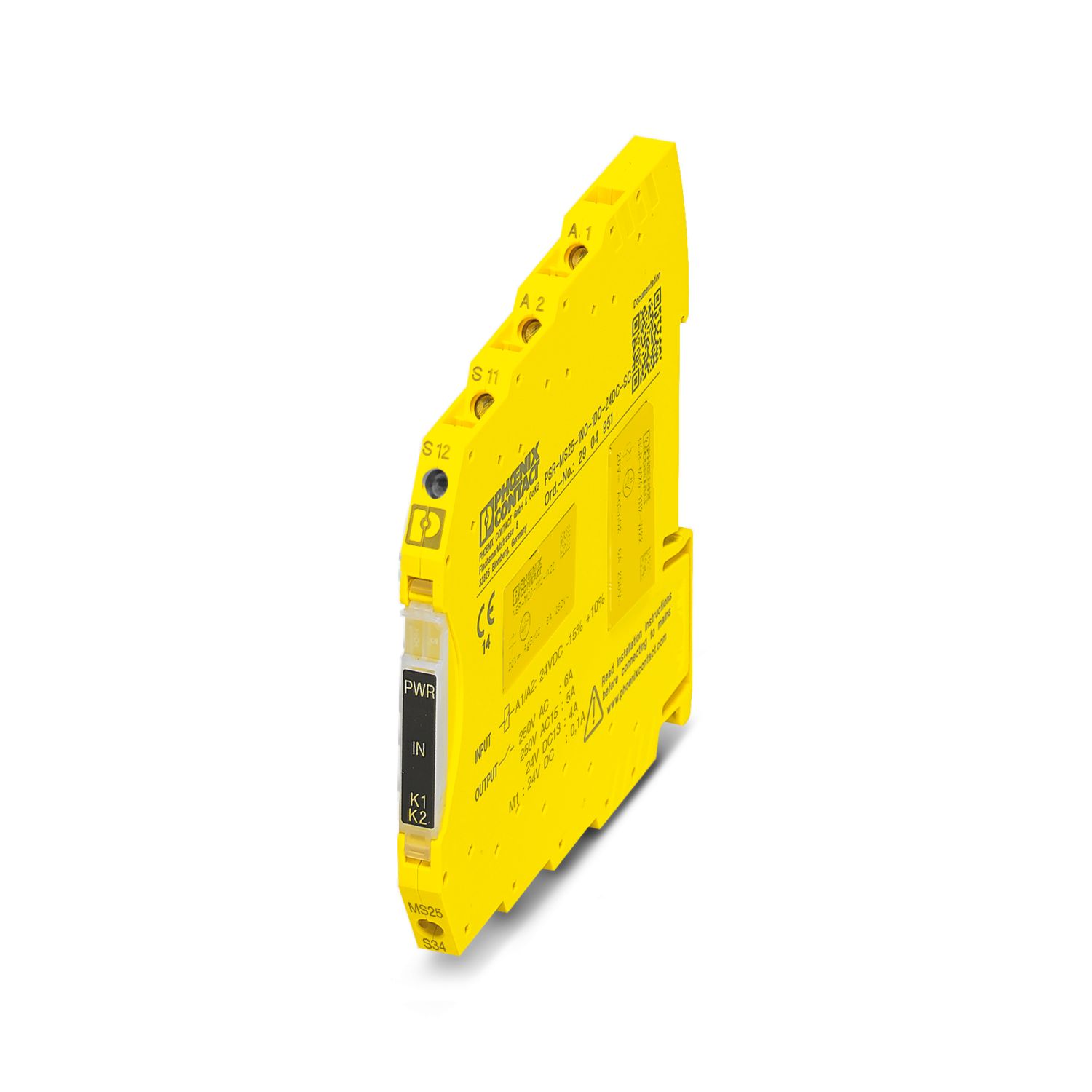

PSR-MS25-1NO-1DO-24DC-SC - Moduli di sicurezza - 2904951

Note

Nota per l'utilizzo
Nota per l'utilizzo	Solo per l'uso industriale

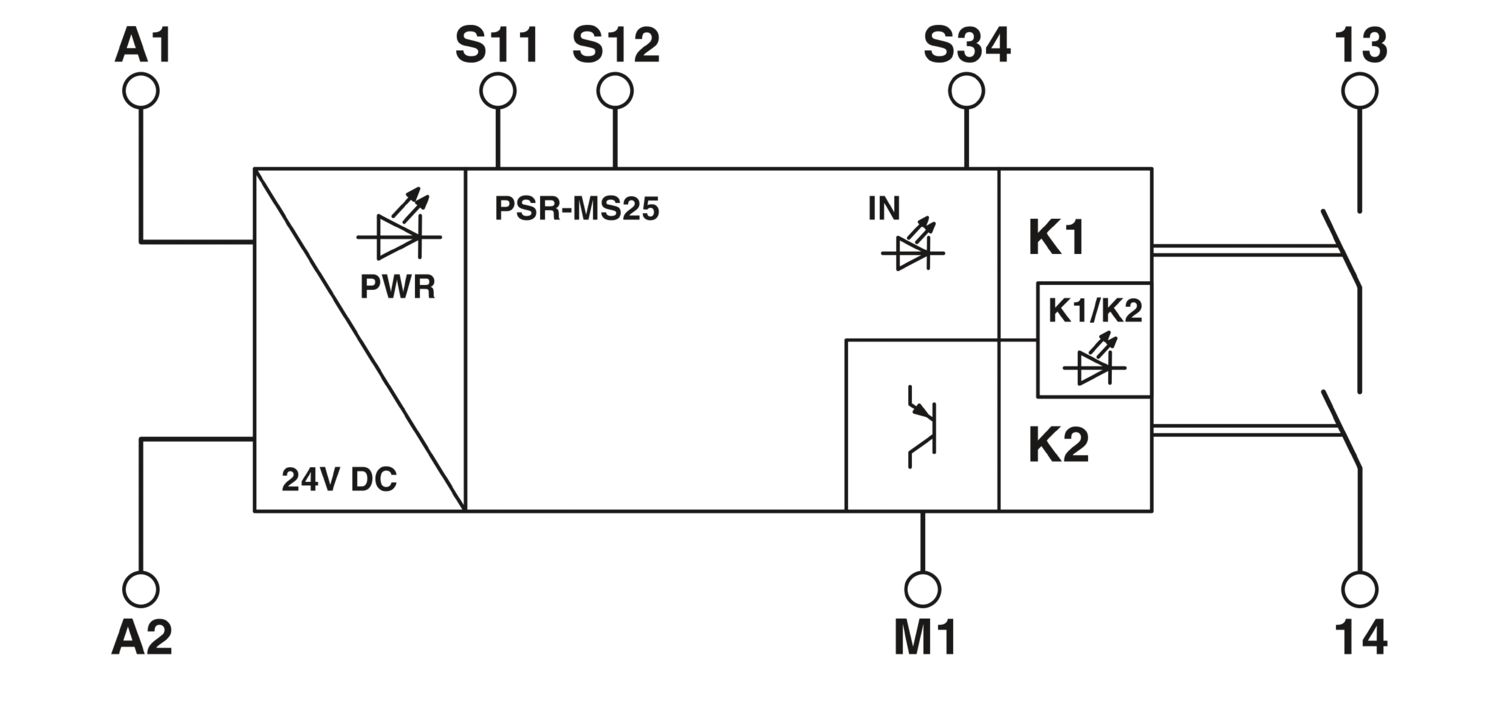

Caratteristiche articolo

Tipo di prodotto	Relè di sicurezza
Famiglia di prodotti	PSRmini

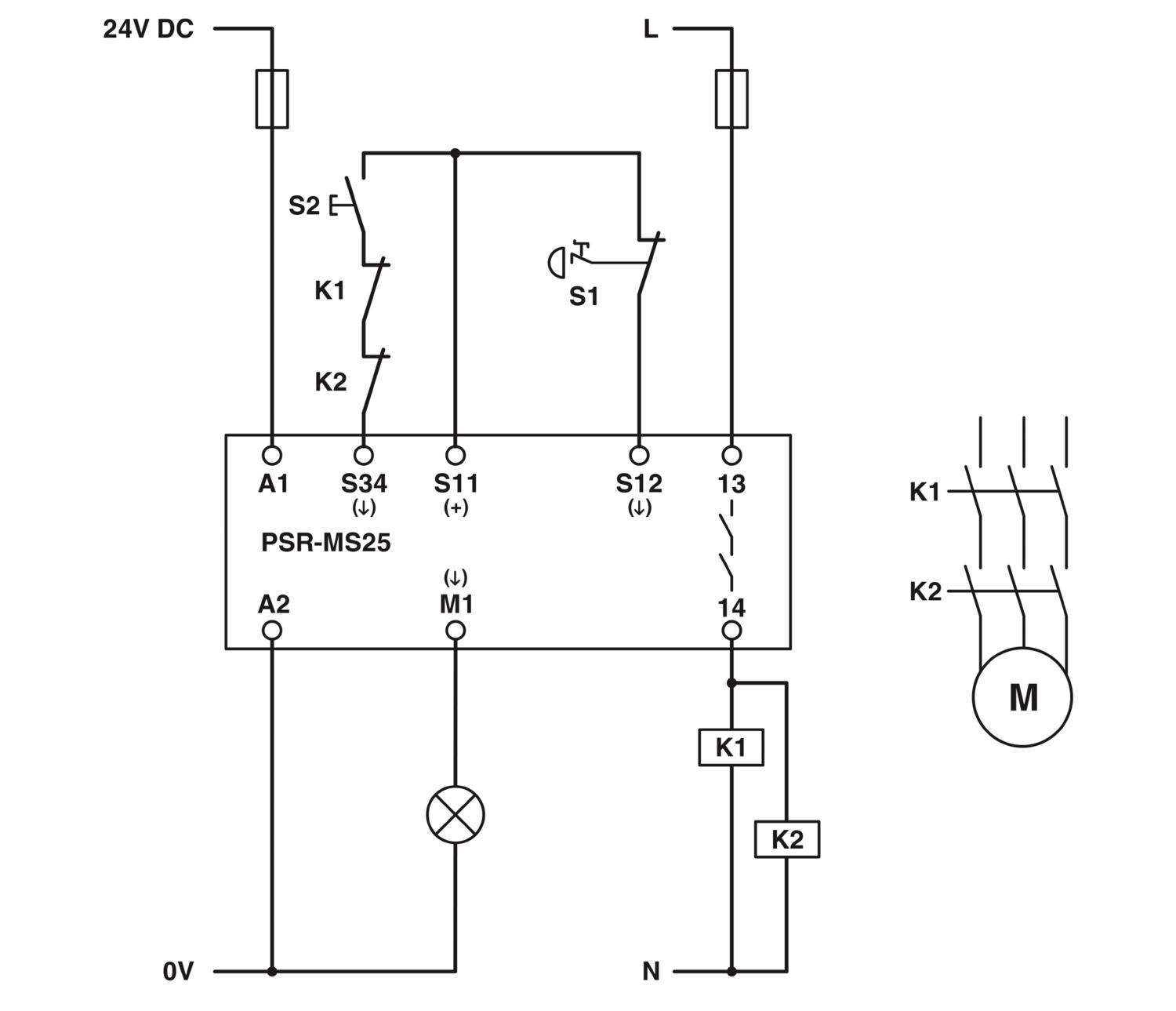

Applicazione	Arresto d'emergenza
		Finecorsa ripari
		Interruttore magnetico
Comando	a 1 canale
Tipo di relè	Relè elettromagnetico con contatti a guida forzata secondo IEC/EN 61810-3
Caratteristiche di isolamento
Categoria di sovratensione	III
Grado d'inquinamento	2
Tempi
Tempo di eccitazione tipica	< 175 ms
Tempo di diseccitazione tipico	< 20 ms (comando mediante A1 o S12)
Tempo di riavvio	< 1 s (Tempo di boot)
Tempo di ripristino	< 500 ms

Caratteristiche elettriche

Potenza dissipata massima in condizioni nominali	3 W (U_S = 26,4 V, I_L² = 36A², P_Totale max = 1,2 W +1,8 W)
Rapporto ciclo di esercizio	100 % ED
Tensione di isolamento nominale	250 V AC
Tensione impulsiva di dimensionamento / isolamento	Separazione sicura, isolamento rinforzato e 6 kV fra circuito d'ingresso e contatto di sicurezza Isolamento base 4 kV tra tutti i circuiti e la custodia
Alimentazione
Denominazione	A1/A2
Tensione di alimentazione del circuito di comando nominale U_S	20,4 V DC ... 26,4 V DC
Tensione di alimentazione del circuito di comando di dimensionamento U_S	24 V DC -15 % / +10 %
Corrente di alimentazione, di comando, di dimensionamento I_S	tip. 42 mA
Assorbimento di potenza a U_S	tip. 1 W
Corrente istantanea	4,5 A (Δt < 120 µs con U_s)
Tempo filtro	1 ms (su A1 in presenza di interruzioni di tensione con U_s)
Circuito di protezione	Prot. contro le sovratensioni; Diodo soppressore
Circuito di protezione		Protezione da inversione di polarità seriale

Dati di ingresso

Digitale: Circuito sensori (S12)
Descrizione dell'ingresso	Ingressi sensori protetti
Numero ingressi	1
Range d'ingresso segnale "0"	0 V DC ... 5 V DC (per arresto sicuro; su S12)
Range d'ingresso segnale "1"	20,4 V DC ... 26,4 V DC
Range corrente di ingresso livello Segnale "0"	0 mA ... 2 mA (per arresto sicuro; su S12)
Corrente istantanea	< 20 mA (a U_S)
Tempo filtro	max. 1,5 ms (Larghezza degli impulsi di prova)
Tempo filtro		Vel. impulsi prova = 5 x largh. impulsi prova
Resistenza max. consentita del cavo	150 Ω
Circuito di protezione	Diodo soppressore
Corrente assorbita	< 5 mA (a U_S)
Digitale: Circuito di avvio (S34)
Descrizione dell'ingresso	non orientato alla sicurezza
Numero ingressi	1
Range d'ingresso segnale "1"	20,4 V DC ... 26,4 V DC
Corrente istantanea	< 10 mA
Resistenza max. consentita del cavo	150 Ω
Circuito di protezione	Diodo soppressore
Corrente assorbita	< 10 mA

Dati di uscita

Relè: Contatto di sicurezza (13/14)
Descrizione dell'uscita	Contatto aperto a riposo di sicurezza
Numero uscite	1 (non ritardato)
Tipo di commutazione del contatto	1 contatto di sicurezza
Materiale dei contatti	AgSnO₂
Tensione di commutazione	min. 12 V AC/DC
Tensione di commutazione		max. 250 V AC/DC (Tenere conto della curva di carico)
Potenza commutabile	min. 60 mW
Corrente istantanea	min. 3 mA
Corrente istantanea		max. 6 A
Corrente di carico permanente	6 A
arit. Corrente totale	36 A² (tenere conto del derating)
Frequenza di commutazione	max. 0,1 Hz
Vita meccanica	10x 10⁶ cicli di manovre
Fusibile d'uscita	6 A gL/gG (Contatto in chiusura)
Fusibile d'uscita		4 A gL/gG (per applicazioni Low Demand)
Segnalare: M1
Descrizione dell'uscita	non orientato alla sicurezza
Numero uscite	1 (digitale, PNP)
Tensione	22 V DC (U_s - 2 V)
Corrente	max. 100 mA
Max. corrente d'inserzione	500 mA (Δt = 1 ms con U_s)
Protezione contro cortocircuito	no

Dati di collegamento

Tecnologia di connessione
a innesto	no
Connessione conduttori
Collegamento	Connessione a vite
Sezione conduttore rigida	0,2 mm² ... 2,5 mm²
Sezione conduttore flessibile	0,2 mm² ... 2,5 mm²
Sezione del conduttore AWG	26 ... 12
Lunghezza del tratto da spelare	12 mm
Filettatura	M3
Coppia di serraggio	0,5 Nm ... 0,6 Nm

Segnalazione

Segnalazione stato	2 x LED (verdi)
Indicazione tensione di esercizio	1 x LED (verde)

Dimensioni

Larghezza	6,8 mm
Altezza	93,1 mm
Profondità	102,5 mm

Indicazioni materiale

Colore (Custodia)	giallo (RAL 1018)
Materiale custodia	PBT

Caratteristiche

Dati tecnici di sicurezza
Categoria di arresto	0
Dati tecnici di sicurezza: EN ISO 13849
Categoria	1 (in funzione dell'applicazione fino a cat. 4)
Performance Level (PL)	c (in funzione dell'applicazione fino a PL e)
Dati tecnici di sicurezza: IEC 61508 - High-Demand
Safety Integrity Level (SIL)	1 (in funzione dell'applicazione fino a SIL 3)
Dati tecnici di sicurezza: IEC 61508 - Low-Demand
Safety Integrity Level (SIL)	1 (in funzione dell'applicazione fino a SIL 3)
Dati tecnici di sicurezza: EN IEC 62061
Safety Integrity Level (SIL)	1 (in funzione dell'applicazione fino a SIL 3)

Condizioni ambientali e della vita elettrica

Condizioni ambientali
Grado di protezione	IP20
Grado di protez. luogo di installazione min.	IP54
Temperatura ambiente (esercizio)	-40 °C ... 60 °C (tenere conto del derating)
Temperatura ambiente (stoccaggio/trasporto)	-40 °C ... 85 °C
Altezza	≤ 2000 m (su NN)
Max. umidità dell'aria. consentita (stoccaggio/trasporto)	75 % (nella media, talvolta 85%, nessuna condensa)
Umidità dell'aria massima consentita (funzionamento)	75 % (nella media, talvolta 85%, nessuna condensa)
Urti	15g
Vibrazioni (funzionamento)	10 Hz ... 150 Hz, 2g

Omologazioni

CE
Certificato	Conformità CE

Montaggio

Tipo di montaggio	Montaggio su guida DIN
Nota per il montaggio	vedere curva derating
Posizione d'installazione	verticale o orizzontale

Codice articolo	2904951
Pezzi/conf.	1 Pezzi
Quantità di ordinazione minima	1 Pezzi
Codice vendita	DNA171
Codice prodotto	DNA171
Pagina del catalogo	Pagina 215 (C-6-2019)
GTIN	4046356904995
Peso per pezzo (confezione inclusa)	88,4 g
Peso per pezzo (confezione esclusa)	69 g
Numero tariffa doganale	85371098
Paese di origine	DE

EU RoHS
Soddisfa i requisiti della direttiva RoHS	Sì
con eccezione delle deroghe, se note	7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Una tabella per la dichiarazione China RoHS in base allarticolo è disponibile nellarea di download di ciascun articolo alla voce "Dichiarazione del produttore". Per tutti gli articoli con EFUP-E non viene allestita né richiesta alcuna tabella per la dichiarazione China RoHS.
EU REACH SVHC
Avviso di sostanza candidata REACH (n. CAS)	Lead (n. CAS: 7439-92-1)
SCIP	a0e07d0f-877c-4643-8319-37555236be4e
