EMG 17-REL/KSR-W230/21-21-LC - Modulo portarelè

2940430

Modulo a relè, con relè saldato, contatto (AgNi): potenze da medie a grandi, 2 contatti di scambio, tensione d’ingresso 230 V AC

Dettagli prodotto

Istruzioni per l’ordine:	Disponibile solo in versione a tensione alternata.
Limitazione dell'uso
Nota EMC	EMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download

Tipo di prodotto	Modulo relè
Famiglia di prodotti	EMG
Applicazione	Universale
Funzionamento	100 % ED
Vita meccanica	ca. 5x 10⁷ cicli di manovre
Caratteristiche di isolamento: Distanze in aria e superficiali fra i circuiti
isolamento	Isolamento di base
	Separazione sicura, isolamento rinforzato e 6 kV fra circuito d'ingresso e circuiti contatti d'uscita
Categoria di sovratensione	II
Grado di inquinamento	2
Caratteristiche di isolamento: Distanze in aria e linee di fuga tra circuito di ingresso e circuito contatti (o circuito contatti in uscita)
isolamento	Separazione sicura, isolamento rinforzato
Categoria di sovratensione	III
Grado di inquinamento	2
Stato di manutenzione dei dati
Data ultima gestione dei dati	19.03.2025

Potenza dissipata massima in condizioni nominali	0,92 W
Tensione di prova (Avvolgimento/Contatto)	4 kV AC (50 Hz, 1 min., avvolgimento/contatto)
Tensione di prova (Contatto/contatto)	1 kV AC (50 Hz, 1 min., contatto deviatore/contatto deviatore)
Distanze in aria e superficiali fra i circuiti
Tensione di isolamento nominale	260 V AC
Tensione impulsiva di dimensionamento	2,3 kV
Distanze in aria e linee di fuga tra circuito di ingresso e circuito contatti (o circuito contatti in uscita)
Tensione di isolamento nominale	260 V AC
Tensione impulsiva di dimensionamento	6 kV

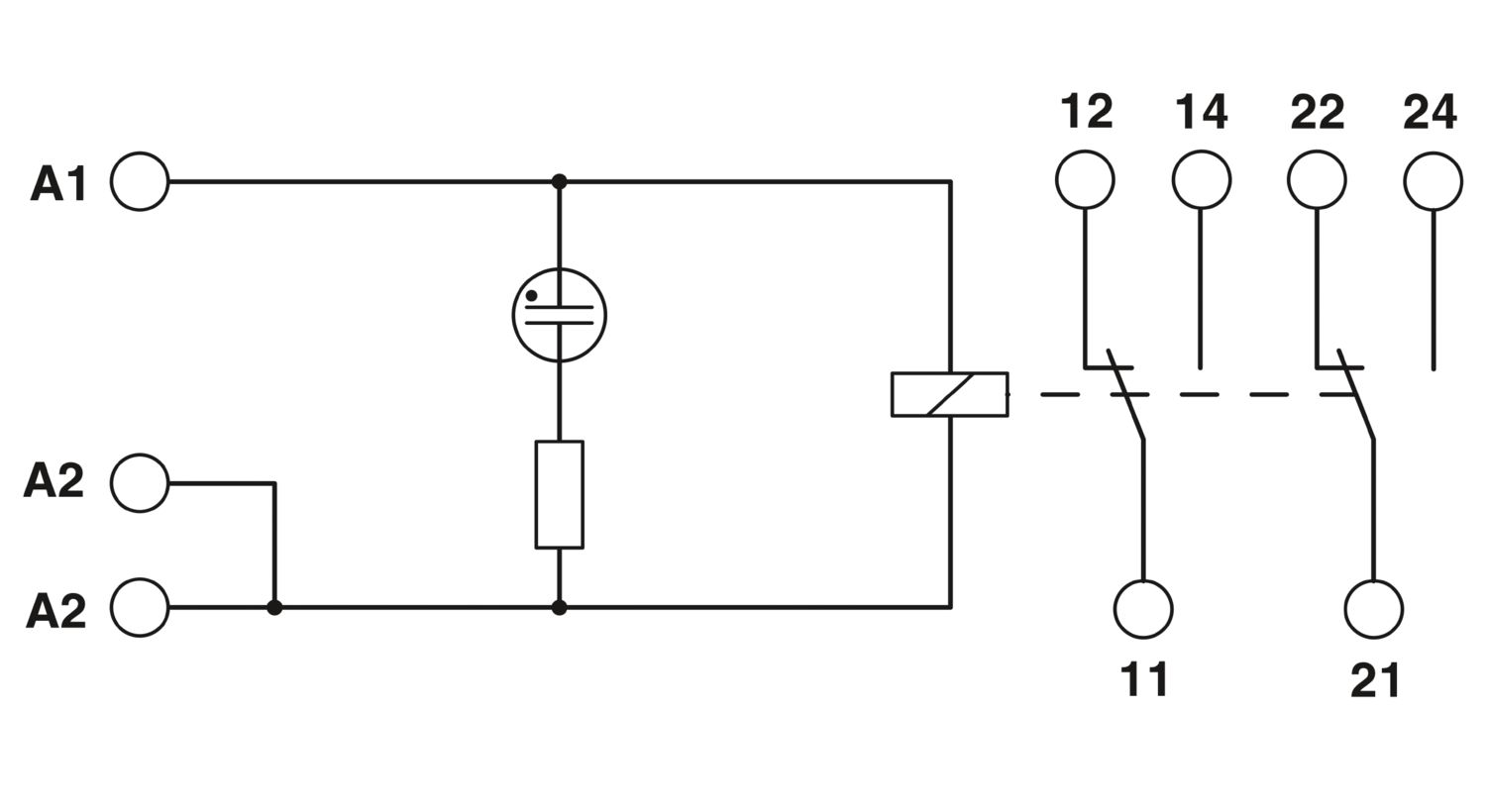

Lato eccitazione
Tensione d'ingresso nominale U_N	230 V AC
Range tensione d'ingresso	184 V AC ... 253 V AC (20 °C)
Frequenza di rete	50/60 Hz
Comportamento di commutazione del sistema di azionamento	monostabile
Azionamento (polarità)	polarizzato
Corrente d'ingresso tipica con U_N	4 mA
Tempo di eccitazione tipica	7 ms
	3 ms ... 12 ms
Tempo di diseccitazione tipico	3 ms
Intervallo tempo di diseccitazione tipico	2 ms ... 9 ms
Indicazione tensione di esercizio	lampada ad incandescenza

Commutazione
Tipo di commutazione del contatto	2 contatti di scambio
Tipo di contatto di commutazione	Contatto semplice
Materiale dei contatti	AgNi
Max. tensione commutabile	250 V AC/DC
Corrente di carico permanente	5 A
Max. corrente d'inserzione	6 A
Max. potenza commutabile (carico ohmico)	120 W (con 24 V DC)
	95 W (con 48 V DC)
	60 W (con 60 V DC)
	40 W (con 110 V DC)
	55 W (con 220 V DC)
	1250 VA (con 250 V AC)

Lato eccitazione
Collegamento	Connessione a vite
Lunghezza del tratto da spelare	8 mm
Filettatura	M3
Sezione conduttore rigida	0,2 mm² ... 4 mm²
Sezione conduttore flessibile	0,2 mm² ... 2,5 mm²
Sezione conduttore AWG	24 ... 12
Lato contatti
Collegamento	Connessione a vite
Lunghezza del tratto da spelare	8 mm
Filettatura	M3
Sezione conduttore rigida	0,2 mm² ... 4 mm²
Sezione conduttore flessibile	0,2 mm² ... 2,5 mm²
Sezione conduttore AWG	24 ... 12

Larghezza	17,5 mm
Altezza	75 mm
Profondità	62,5 mm

Colore	verde (RAL 6021)

Condizioni ambientali
Temperatura ambiente (esercizio)	-20 °C ... 40 °C
Temperatura ambiente (stoccaggio/trasporto)	-20 °C ... 70 °C

Distanze in aria e superficiali fra i circuiti
Norme/Disposizioni	IEC 60664-1
Distanze in aria e linee di fuga tra circuito di ingresso e circuito contatti (o circuito contatti in uscita)
Norme/Disposizioni	IEC 60664-1
Norme / Disposizioni
Norme/Disposizioni	EN 61810-1

Tipo di montaggio	Montaggio su guida DIN
Nota per il montaggio	affiancabile senza distanza
Posizione d'installazione	a scelta

Dati commerciali

Codice articolo	2940430
Pezzi/conf.	10 Pezzi
Quantità di ordinazione minima	1 Pezzi
Codice vendita	DK61C2
Codice prodotto	DK61C2
Pagina del catalogo	Pagina 135 (IF-2011)
GTIN	4017918080105
Peso per pezzo (confezione inclusa)	56,69 g
Peso per pezzo (confezione esclusa)	50,3 g
Numero tariffa doganale	85364900
Paese di origine	DE

Classifiche

Omologazioni

Environmental product compliance

Prodotti compatibili

Accessori

I vantaggi

Sicura separazione tra lato contatti e lato bobina

Circuito di ingresso e antidisturbo integrato

EU RoHS
Soddisfa i requisiti della direttiva RoHS	Sì
con eccezione delle deroghe, se note	6(c)
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Una tabella per la dichiarazione China RoHS in base allarticolo è disponibile nellarea di download di ciascun articolo alla voce "Dichiarazione del produttore". Per tutti gli articoli con EFUP-E non viene allestita né richiesta alcuna tabella per la dichiarazione China RoHS.
EU REACH SVHC
Avviso di sostanza candidata REACH (n. CAS)	Lead (n. CAS: 7439-92-1)
SCIP	3c85c641-3ff0-4837-b26d-3a38d1e61653
EF3.0 Cambiamento climatico
CO2e kg	0,257 kg CO2e
