HC-STA-D07-SHCWS-1SGM20-PL-BK
-
Custodia
1419268
Custodia a zoccolo D7, con blocc. longitudinale, materiale: PA, uscite cavi: 1, diritto, M20, altezza: 28 mm, connessione a vite per cavo: con, Standard, Fondo chiuso
Dettagli prodotto
| Note generali | per inserti portacontatti HC-A03, A04, D07, D08, Q02, Q03, Q04, Q05, Q07, Q12 |
| Tipo di prodotto | Custodia con bloccaggio a staffa |
| Tipo di custodia | Custodia a zoccolo |
| Famiglia di prodotti | HC-STA-D07 |
| Applicazione | Standard |
| Tipo | D7 |
| Numero uscite cavi | 1 |
| Tipo di collegamento a vite | M20 |
| Schermato | no |
| Uscita cavo | diritto |
| Connessione a vite Pg | con |

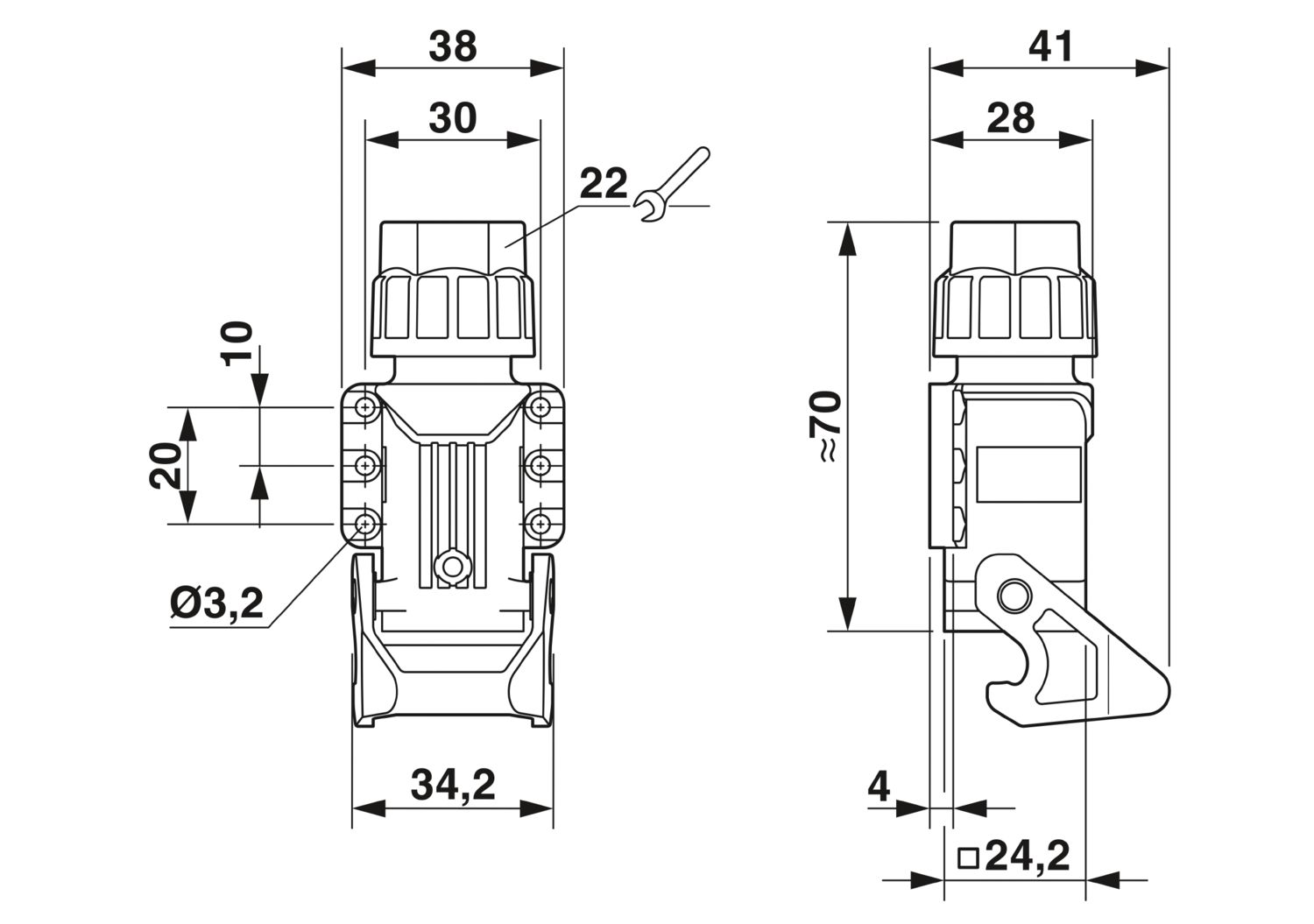

| Disegno quotato |
|
| Larghezza | 38 mm |
| Altezza | 28 mm |
| Lunghezza | 24,2 mm |
| Diametro foro | 3,2 mm |
| Classe di combustibilità a norma UL 94 | V0 (Custodia) |
| V0 (Bloccaggio) | |
| Materiale guarnizione | NBR |
| Materiale custodia | PA |
| Materiale staffa di bloccaggio | PA |
| Dati meccanici | |
| Tipo di collegamento a vite | M20 |
| Tipo di bloccaggio | Staffa |
| Diametro esterno conduttore | 4 mm ... 10 mm |
| Diametro esterno conduttore | 4 mm ... 10 mm |
| Coppia di serraggio | 0,5 Nm ... 0,8 Nm (per viti di fissaggio M3 della custodia a zoccolo) |
| Condizioni ambientali | |
| Grado di protezione | IP66 |
| Grado di protezione (NEMA) | 4 (UL) |
| 4X (UL) | |
| Resistenza agli urti | IK06 |
| Temperatura ambiente (esercizio) | -40 °C ... 125 °C |
