HC-EVO-B10-BWSC-PLRBK
-
Custodia
1407633
Custodia da incasso B10, con blocc. longitudinale, materiale: PA 6.6-FR, materiale coperchio: PC, altezza: 30,5 mm, connessione a vite per cavo: senza, coperchio di protezione: sì, Standard, con guarnizione piatta
Dettagli prodotto
| Note generali | per inserti portacontatti HC-B10, BB18, DD42, M, K8/24, HV03-I-PT, HC- 3-E...C |
| Tipo di prodotto | Custodia con bloccaggio a staffa |
| Tipo di custodia | Custodia da incasso |
| Famiglia di prodotti | HC-EVO-B |
| Applicazione | Standard |
| Tipo | B10 |
| Coperchio di protezione | sì |
| Connessione a vite Pg | senza |

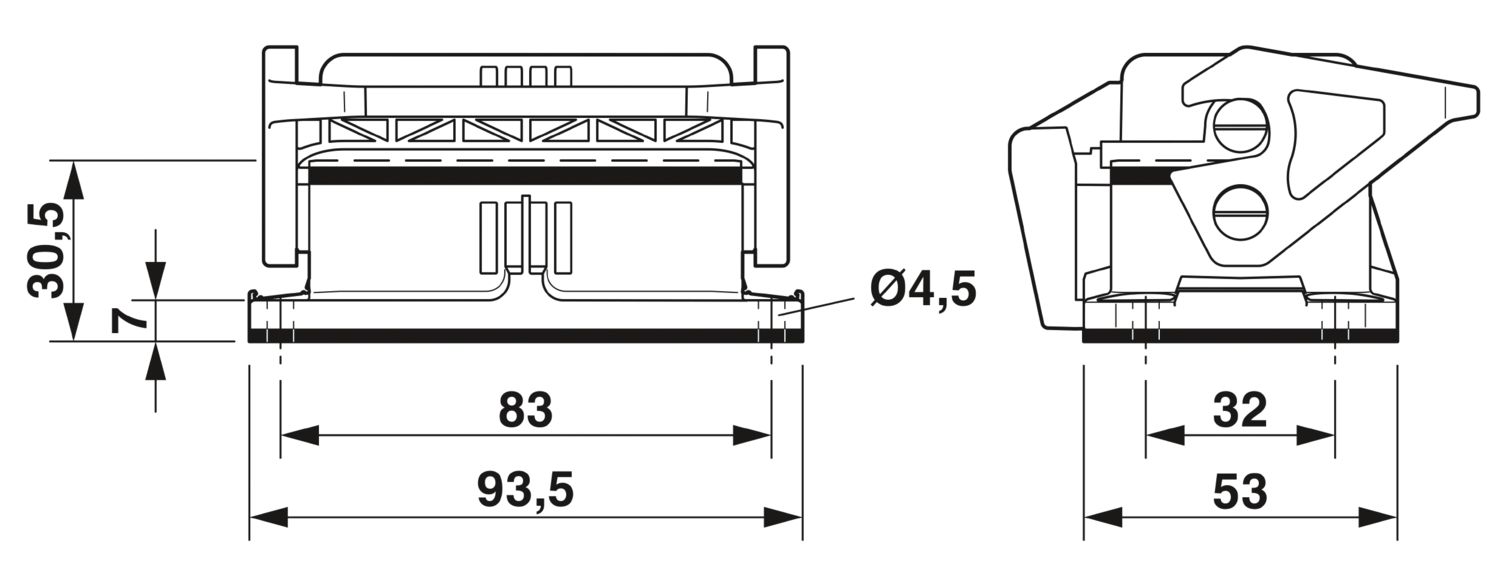

| Disegno quotato |
|
| Larghezza | 53 mm |
| Altezza | 30,5 mm |
| Lunghezza | 93,5 mm |
| Distanza fori orizzontale | 83 mm |
| Distanza fori verticale | 32 mm |
| Diametro foro | 4,5 mm |
| Dimensioni di montaggio | |
| Larghezza della sezione di montaggio | 35 mm |
| Lunghezza della sezione di montaggio | 65 mm |
| Classe di combustibilità a norma UL 94 | V0 (Custodia) |
| V0 (Bloccaggio) | |
| V0 (Coperchio di protezione) | |
| Materiale guarnizione | NBR |
| NBR | |
| Materiale custodia | PA 6.6-FR |
| Coperchio di protezione materiale | PC |
| Materiale staffa di bloccaggio | PA |
| Dati meccanici | |
| Tipo di bloccaggio | Staffa |
| Coppia di serraggio | 0,8 Nm ... 1,2 Nm (Per viti di fissaggio M4 della custodia base di montaggio) |
| Nota per il montaggio | Non per adattatori per morsetti della serie D |
| Non per piastre adattatrici HC-B 24-ADP-B..... |
| Condizioni ambientali | |
| Grado di protezione | IP66 (nello stato connesso o con coperchio di protezione bloccato) |
| Grado di protezione (NEMA) | 12 (UL 50e) |
| Resistenza agli urti | IK08 |
| Temperatura ambiente (esercizio) | -40 °C ... 125 °C |
I vantaggi
Costi ridotti rispetto alla versione in metallo
Peso ridotto
Pericolo di condensa minore
