UCS 237-195-F-GD-RPI-DT7 9005
-
Custodia universale
1104781

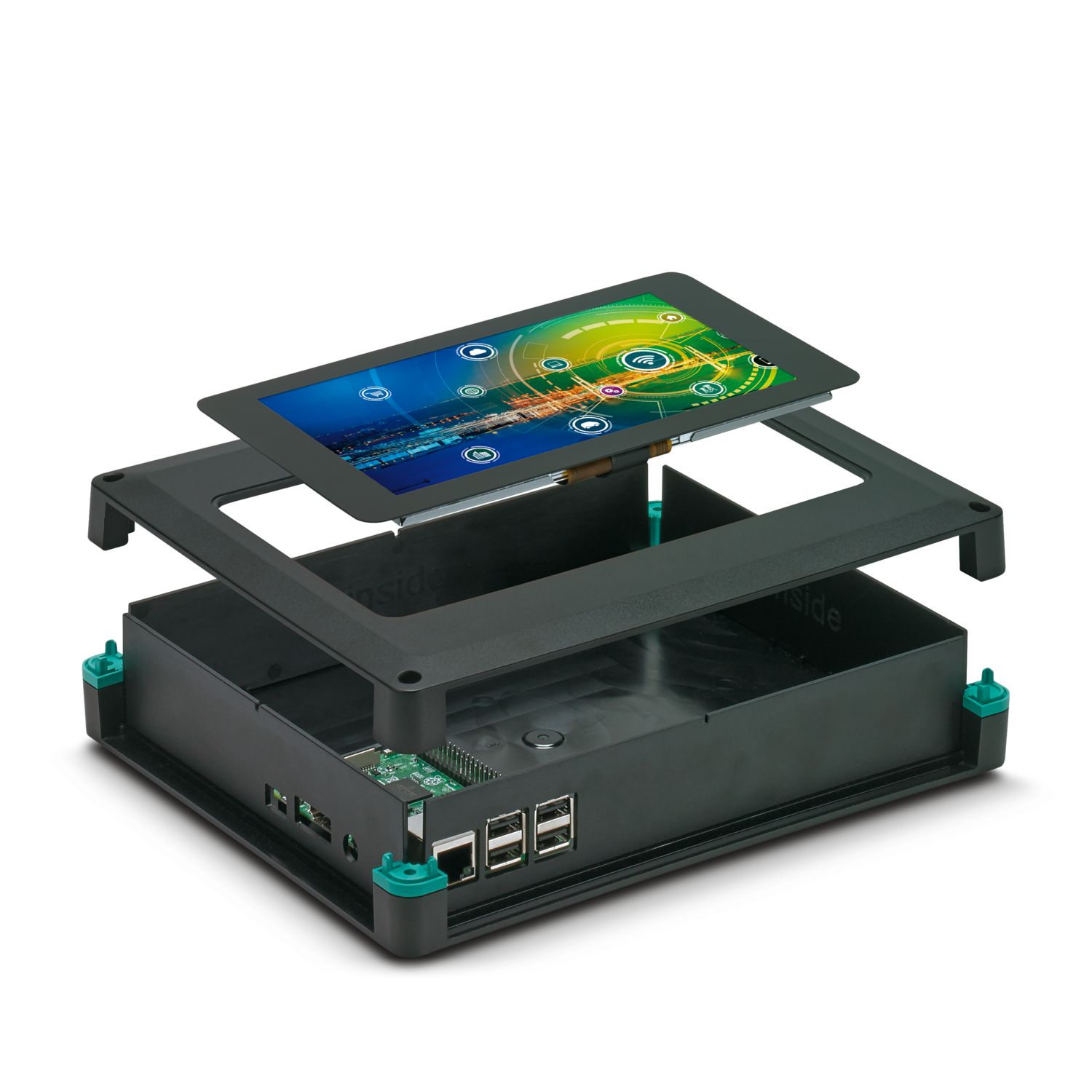

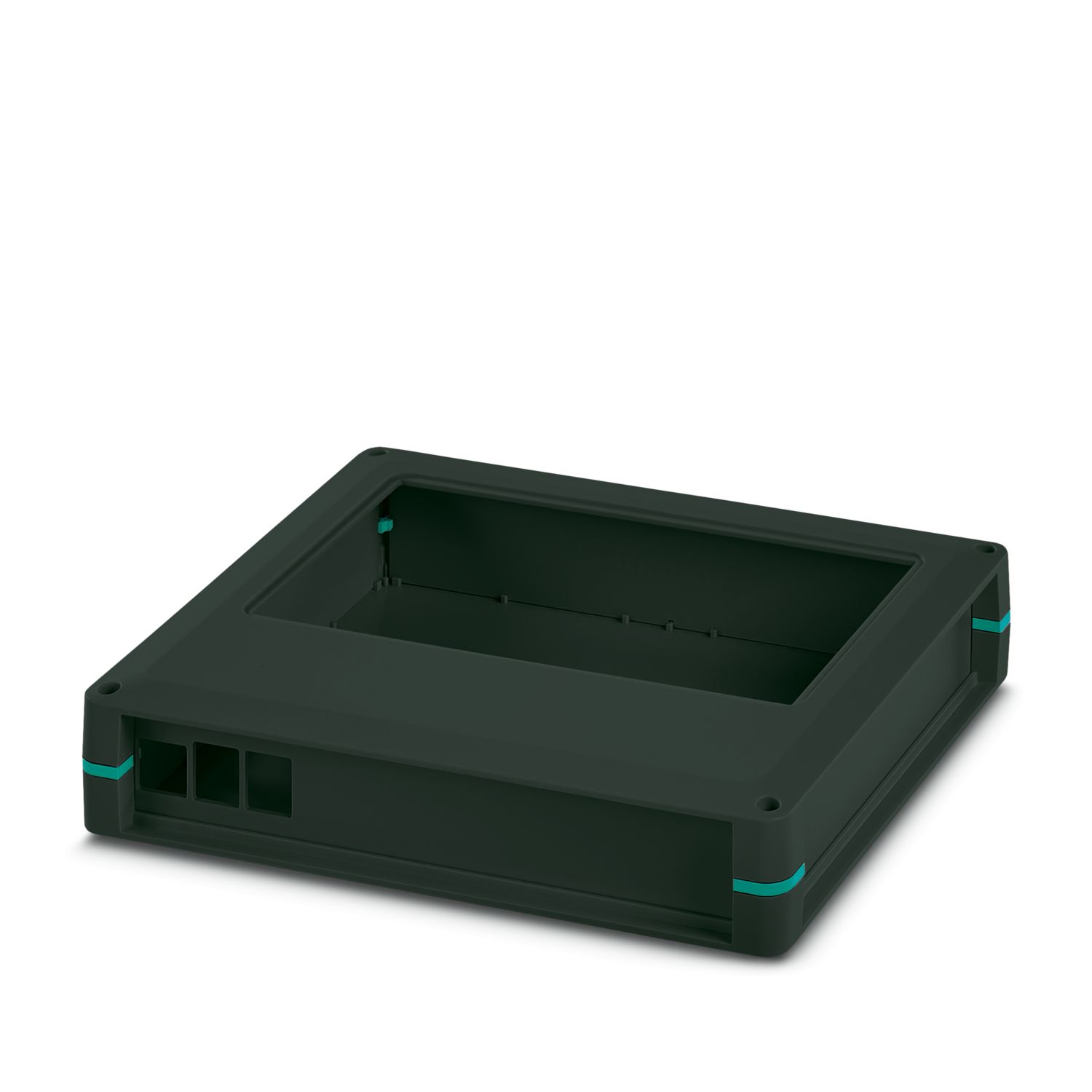

Custodia completa per circuiti stampati Raspberry Pi. Contiene i semigusci della custodia, strisce adesive per l'integrazione del display, pareti laterali con aperture per tutte le connessioni aperte, calotta a incollaggio per il fissaggio delle schede Raspberry Pi Model B2 e B3 Computers, viti per custodia e fissaggio scheda; colore della custodia nera con inserti angolari turchese-blu
Dettagli prodotto
| Nota per il montaggio | È possibile aprire la custodia al massimo 10 volte. |
| Nota per l'utilizzo | Fissaggio delle calotte adesive: assicurarsi che la superficie della custodia sia pulita, asciutta e priva di grasso. Range di temperatura: +18 °C ... +30 °C / forza di compressione 60 N / durata di compressione 3 s |
| Note generali | Rispettare le indicazioni per l’utente nell'area download. |
| Tipo di prodotto | Custodia completa |
| Tipo di custodia | Custodia universale |
| Serie di custodie | UCS |
| Famiglia di prodotti | UCS 237-195 |
| Numero (Aperture per connettori) | 6 |
| Esecuzione | Struttura piatta (GD), RPI-DT7 |
| Apertura di ventilazione disponibile | no |
| Disegno quotato |
|
| Larghezza | 237 mm |
| Altezza | 195 mm |
| Profondità | 47 mm |
| Dimensioni | 212 mm x 170,2 mm (Dimensioni massime del circuito stampato) |
| Design del circuito stampato | |
| Spessore circuito stampato | 0,8 mm ... 3 mm |
| Colore (Custodia) | nero (RAL 9005) |
| Colore (Inserto angolare) | verde turchese (RAL 5018) |
| Materiale (Custodia) | PC |
| Materiale (Inserto angolare) | PA |
| Classe di combustibilità a norma UL 94 | V0 |
| CTI secondo IEC 60112 | 225 |
| Finitura superficiale | non trattato |
| Potenza dissipata custodia singola a 20 °C | |
| Temperatura di utilizzo | 20 °C |
| Fattore di riduzione | 1 |
| Posizione d'installazione | verticale |
| Potenza dissipata | 31 W |
| Potenza dissipata custodia singola a 30 °C | |
| Temperatura di utilizzo | 30 °C |
| Fattore di riduzione | 0,8 |
| Posizione d'installazione | verticale |
| Potenza dissipata | 25,5 W |
| Potenza dissipata custodia singola a 40 °C | |
| Temperatura di utilizzo | 40 °C |
| Fattore di riduzione | 0,65 |
| Posizione d'installazione | verticale |
| Potenza dissipata | 20,3 W |
| Potenza dissipata custodia singola a 50 °C | |
| Temperatura di utilizzo | 50 °C |
| Fattore di riduzione | 0,5 |
| Posizione d'installazione | verticale |
| Potenza dissipata | 15,5 W |
| Potenza dissipata custodia singola a 60 °C | |
| Temperatura di utilizzo | 60 °C |
| Fattore di riduzione | 0,32 |
| Posizione d'installazione | verticale |
| Potenza dissipata | 10 W |
| Prova vibrazioni | |
| Specifica di prova | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| Frequenza | 10 - 150 - 10 Hz |
| Velocità sweep | 1 ottavo/min |
| Ampiezza | 0,15 mm (10 Hz ... 58,1 Hz) |
| Accelerazione | 2g (58,1 Hz ... 150 Hz) |
| Durata di prova per asse | 2,5 h |
| Direzioni di prova | Asse X, Y e Z |
| Prova al filo incandescente | |
| Specifica di prova | DIN EN 60695-2-11 (VDE 0471-2-11):2014-11 |
| Temperatura | 850 °C |
| Durata di applicazione | 30 s |
| Resistenza al calore / prova di pressione della sfera | |
| Specifica di prova | DIN EN 60695-10-2 (VDE 0471-10-2):2016-01 |
| Temperatura | 125 °C |
| Durata di prova | 1 h |
| Forza | 20 N |
| Resistenza meccanica / tamburo rotante | |
| Specifica di prova | DIN EN 60068-2-31 (VDE 0468-2-31):2009-04 |
| Altezza di caduta | 50 cm |
| Frequenza | 50 |
| Urti | |
| Specifica di prova | DIN EN 60068-2-27 (VDE 0468-2-27):2010-02 |
| Forma d'urto | Semisinusoidale |
| Accelerazione | 15g |
| Durata urti | 11 ms |
| Numero di urti per direzione | 3 |
| Direzioni di prova | Asse X, Y e Z (pos. e neg.) |
| Controllo su sostanze che ostacolano la bagnatura delle vernici | |
| Specifica di prova | VW PV 3.10.7:2005-02 |
| Risultato | Prova superata |
| Grado di protezione (codice IP) | |
| Specifica di prova | DIN EN 60529 (VDE 0470-1):2014-09 |
| Risultato livello di protezione codice IP | IP20 |
| Condizioni ambientali | |
| Codice IP max. da raggiungere | IP20 |
| Temperatura ambiente (esercizio) | -20 °C ... 70 °C (in base alla potenza dissipata) |
| Temperatura ambiente (stoccaggio/trasporto) | -30 °C ... 55 °C |
| Temperatura ambiente (montaggio) | -5 °C ... 100 °C |
| Umidità dell'aria relativa (trasporto e stoccaggio) | 80 % |
| Numero degli alloggiamenti dei circuiti stampati | 1 |
| Tipologia di fissaggio del circuito stampato | Collegamento a vite |
| Superficie totale del circuito stampato | 36040 mm² |
| Spessore circuito stampato | 0,8 mm ... 3 mm |
| Fattori di forma supportati | Raspberry Pi |
| Indicazioni sugli alloggiamenti dei circuiti stampati | Questo articolo è pronto per un circuito stampato. È possibile fissare ulteriori circuiti stampati con l'ausilio di calotte adesive (accessori). |
| Tipo di montaggio | Montaggio a vite |
| Posizione d'installazione | a scelta |
| Coppia di serraggio / velocità | Collegamento a vite a metà delle custodie: 1,2 - 1,4 Nm / 500 - 1000 rpm |
| Fissaggio del circuito stampato: 0,4 - 0,5 Nm / 500 - 1000 rpm |
| Confezione | Confezionamento in cartone |
I vantaggi
Glue and Play - soluzione pronta per il montaggio senza necessità di ulteriore lavorazione
Lo spazio per l'elettronica aggiuntiva consente di estendere il campo di applicazione del minicomputer Raspberry Pi
Impiego universale grazie alla vasta gamma di accessori
Custodie consegnate pronte all'uso, con pareti laterali già lavorate
