SACC-M12FS-5QO-0,5-CM M
-
Connettore
1414601
Connettore, Universale, 5-poli, Femmina diritto M12, codifica: A, Connessione a perforazione di isolante, materiale zigrinato: Pressogetto di zinco, nichelato, diametro esterno conduttore 4 mm ... 7 mm
Dettagli prodotto
| Nota per il montaggio | IMPORTANTE: Per la posa dei cavi, fare attenzione ai raggi di curvatura ammessi, perché le forze di flessione eccessive danneggiano il grado di protezione. Scaricare il connettore da carichi meccanici, ad es. con fascette per cavi. |
| Tipo di prodotto | Connettori circolari (lato cavi) |
| Tipo sensore | Universale |
| Numero di poli | 5 |
| Numero uscite cavi | 1 |
| Schermato | no |
| Codifica | A |
| Uscita cavo | diritto |
| Caratteristiche di isolamento | |
| Categoria di sovratensione | II |
| Grado d'inquinamento | 3 |

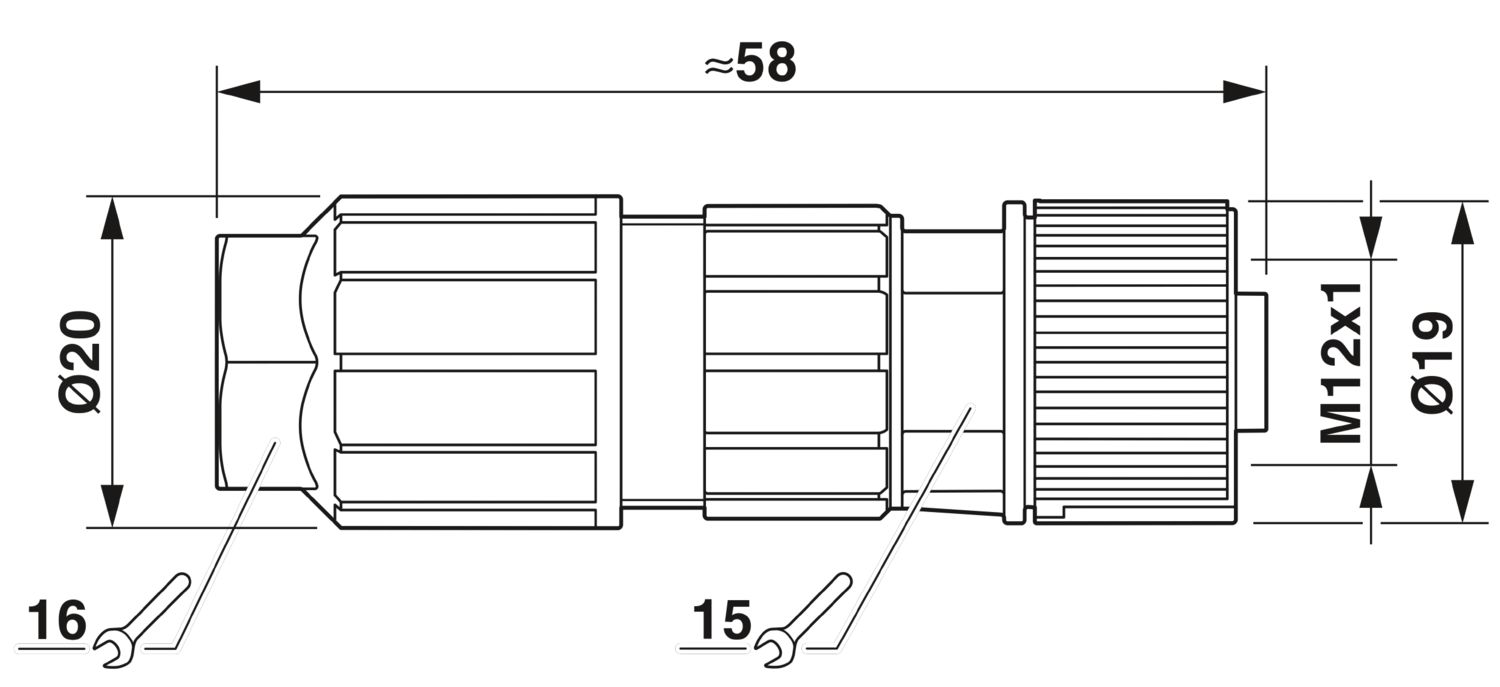

| Disegno quotato |
|
| Lunghezza | 58 mm |
| Apertura chiave dadi | 16 mm |
| Apertura chiave controdadi | 15 mm |
| Misure esterne | |
| Diametro esterno | 4 mm ... 7 mm |
| Custodia | |
| Diametro custodia | 20 mm |
| Classe di combustibilità a norma UL 94 | V0 |
| Materiale guarnizione | FKM |
| FKM | |
| Materiale impugnature | PA-GF |
| Materiale contatto | CuSn |
| Materiale superficie contatti | Ni/Au |
| Materiale inserto portacontatti | PA 6.6 |
| Materiale connessione a vite | Pressogetto di zinco, nichelato |
| Materiale isolante dei fili | PVC / PE / PP / gomma |
| Connessione conduttori | |
| Collegamento | Connessione a perforazione di isolante |
| Sezione di collegamento | 0,14 mm² ... 0,5 mm² (flessibile) |
| Sezione di connessione AWG | 26 ... 20 (flessibile) |
| Coppia di serraggio | 0,4 Nm (Ghiera M12) |
| 4 Nm (Dado di compressione) | |
| Piedinatura | |
| Contatto | colore (definizione del segnale) | contatto (opzionale) | 1 = BN |
| 2 = WH | |
| 3 = BU | |
| 4 = BK | |
| 5 = GY | |
| Tensione impulsiva di dimensionamento | 0,8 kV |
| Resistenza di isolamento | ≥ 100 MΩ |
| Tensione nominale UN | 48 V AC |
| 60 V DC | |
| Corrente nominale IN | 4 A |
| Dati meccanici | |
| Cicli di manovra | ≥ 100 |
| Connessione 1 | |
| Struttura testa | Femmina |
| Uscita cavo testa | diritto |
| Tipo di filettatura testa | M12 |
| Codifica | A |
| Tipo di segnale/categoria | Universale |
| Condizioni ambientali | |
| Grado di protezione | IP65 |
| Temperatura ambiente (esercizio) (Connettore maschio/femmina) | -40 °C ... 85 °C (connettore / connecttore femmina) |
| Temperatura ambiente (montaggio) | -5 °C ... 50 °C |
| M12 | |
| Definizione norma | Connettore M12 |
| Norme/disposizioni | in conformità alla norma IEC 61076-2-101 |
I vantaggi
Utilizzo sicuro sul campo grazie all'elevata protezione
Connessione rapida a perforazione di isolante: confezionamento innovativo e rapido senza spelatura dei fili singoli
