UL Listed
ID omologazione: FILE E 221474| Tensione nominale UN | Corrente nominale IN | Sezione AWG | Sezione mm2 | |
|---|---|---|---|---|
| 60 V | 4 A |
cUL Listed
ID omologazione: FILE E 221474| Tensione nominale UN | Corrente nominale IN | Sezione AWG | Sezione mm2 | |
|---|---|---|---|---|
| 60 V | 4 A |

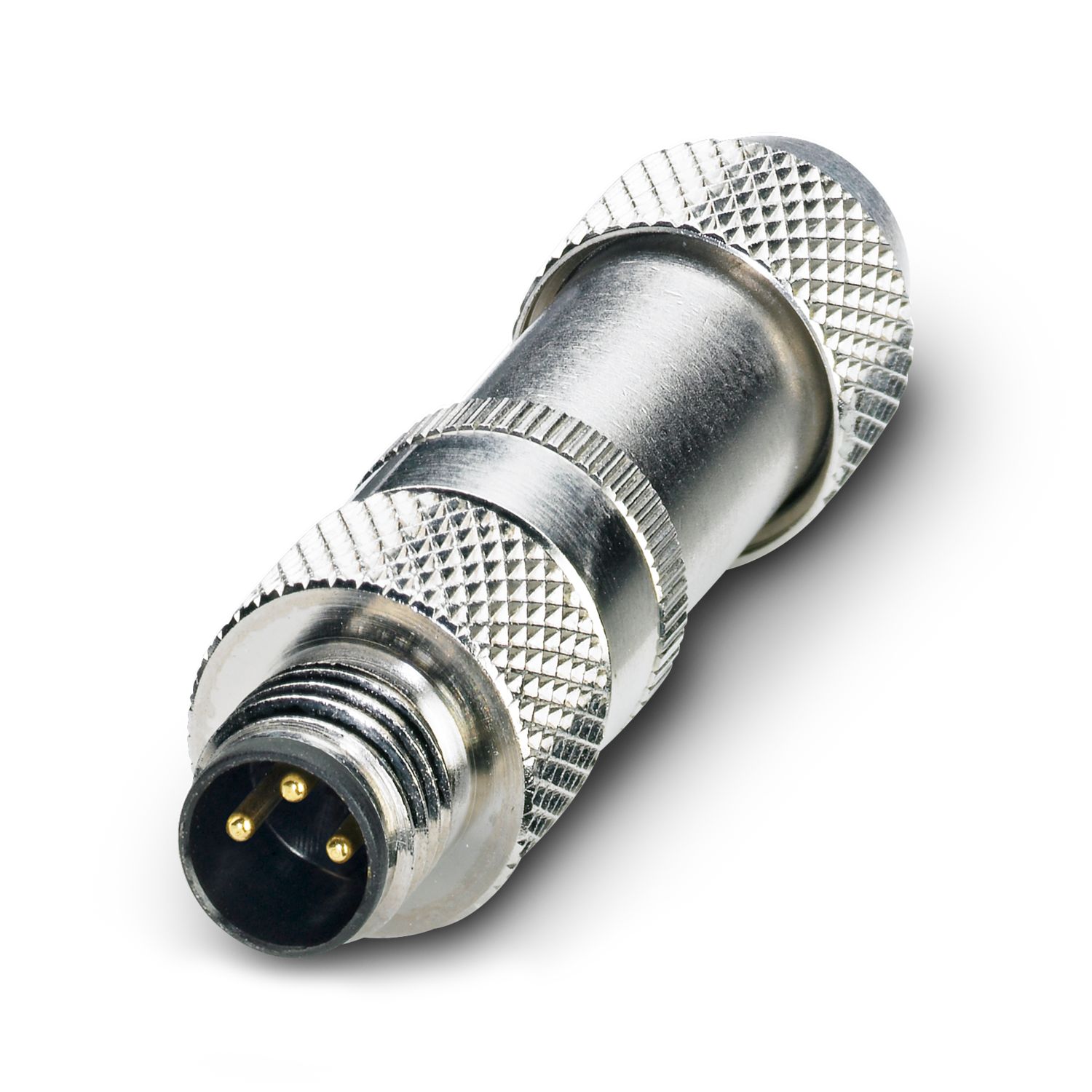

SACC-M 8MS-3CON-M-SH
-
Connettore
1506901
Connettore, Universale, 3-poli, schermata, Maschio diritto M8, codifica: A, Attacco a saldare, materiale zigrinato: Ottone, nichelato, diametro esterno conduttore 3,5 mm ... 5 mm
Dettagli prodotto
| Nota per il montaggio | IMPORTANTE: Per la posa dei cavi, fare attenzione ai raggi di curvatura ammessi, perché le forze di flessione eccessive danneggiano il grado di protezione. Scaricare il connettore da carichi meccanici, ad es. con fascette per cavi. |
| Tipo di prodotto | Connettori circolari (lato cavi) |
| Tipo sensore | Universale |
| Numero di poli | 3 |
| Numero uscite cavi | 1 |
| Schermato | sì |
| Codifica | A |
| Caratteristiche di isolamento | |
| Categoria di sovratensione | II |
| Grado d'inquinamento | 3 |
| Disegno quotato |
|
| Lunghezza | 50 mm |
| Misure esterne | |
| Diametro esterno | 3,5 mm ... 5 mm |
| Custodia | |
| Diametro custodia | 12 mm |
| Classe di combustibilità a norma UL 94 | HB |
| Materiale guarnizione | NBR |
| Materiale impugnature | Ottone, nichelato |
| Materiale contatto | CuZn |
| Materiale superficie contatti | Au |
| Materiale inserto portacontatti | PA |
| Materiale connessione a vite | Ottone, nichelato |
| Connessione conduttori | |
| Collegamento | Attacco a saldare |
| Sezione di collegamento | 0,08 mm² ... 0,25 mm² (flessibile) |
| 0,08 mm² ... 0,25 mm² (rigido) | |
| Sezione di connessione AWG | 28 ... 24 (flessibile) |
| 28 ... 24 (rigido) | |
| Lunghezza di spelatura nei singoli conduttori | 3 mm |
| Coppia di serraggio | 0,2 Nm (Ghiera M8) |
| Tensione impulsiva di dimensionamento | 0,8 kV |
| Resistività di massa | ≤ 3 mΩ |
| Resistenza di isolamento | ≥ 100 MΩ |
| Tensione nominale UN | 48 V AC |
| 60 V DC | |
| Corrente nominale IN | 4 A |
| Dati meccanici | |
| Cicli di manovra | ≥ 100 |
| Connessione 1 | |
| Struttura testa | Maschio |
| Uscita cavo testa | diritto |
| Tipo di filettatura testa | M8 |
| Codifica | A |
| Tipo di segnale/categoria | Universale |
| Lunghezza del tratto da spelare dei fili singoli | 3 mm |
| Condizioni ambientali | |
| Grado di protezione | IP67 |
| Temperatura ambiente (esercizio) (Connettore maschio/femmina) | -40 °C ... 85 °C (connettore / connecttore femmina) |
| Definizione norma | Connettore M8 |
| Norme/disposizioni | IEC 61076-2-104 |
I vantaggi
Utilizzo sicuro sul campo grazie all'elevata protezione
Trasmissione affidabile dei segnali: schermatura a 360° in ambienti elettromagneticamente inquinati
