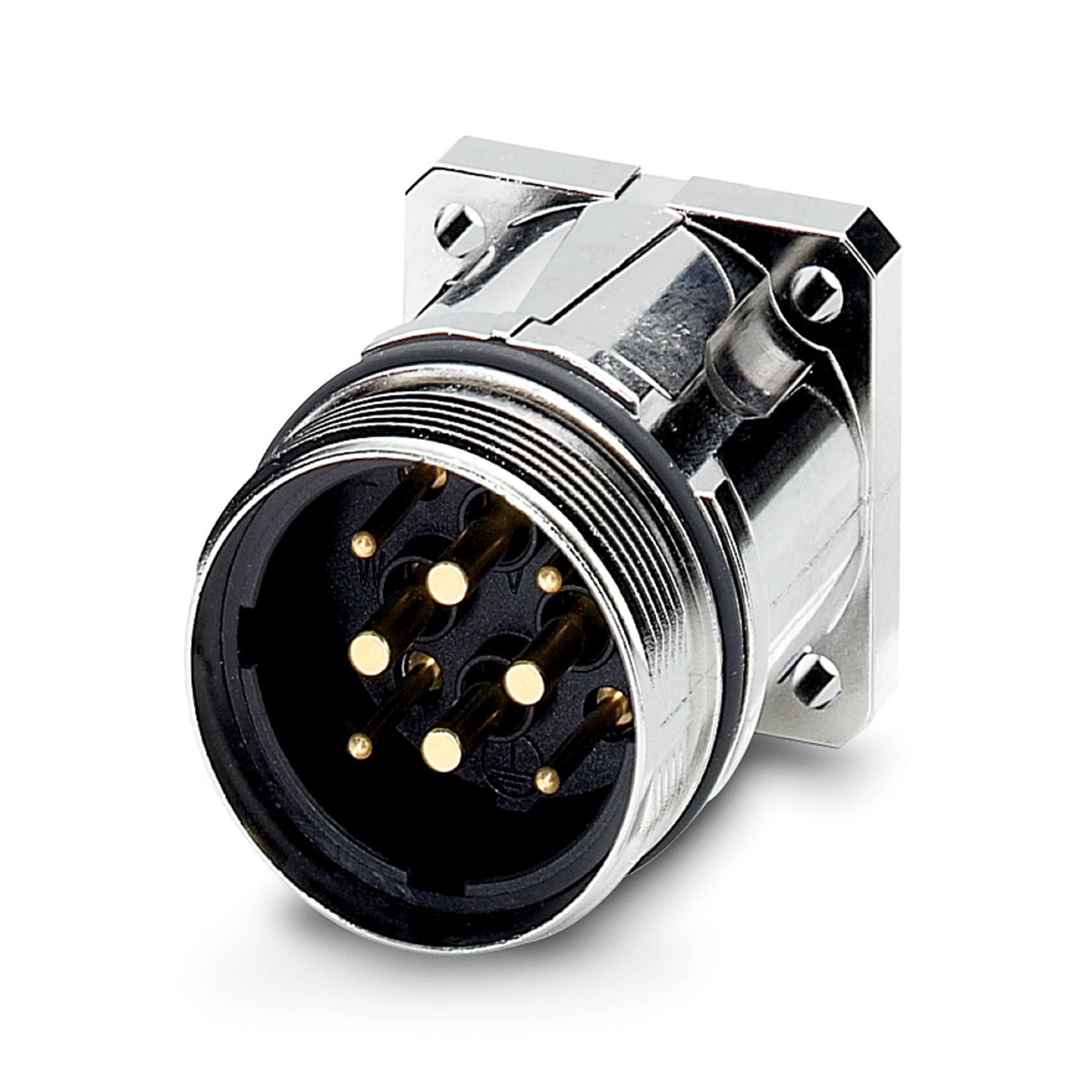

SM-7EPWN8AWT00 - Connettore per apparecchi anteriore

1613527

Connettore per apparecchi anteriore, diritto, per bloccaggio standard e SPEEDCON, M40, numero poli: 4+3+PE, tipo di connessione del contatto: Spina, O-ring assiale, schermato: sì, misura flangia: 40 mm x 40 mm, numero poli: 8, tipo di connessione: Connessione a crimpare, serie: SM, questo articolo dovrebbe essere privo di piombo dal secondo trimestre 2026 secondo la RoHS II senza l'eccezione 6c (Pb < 0,1 %), un'alternativa priva di piombo è disponibile in anticipo su richiesta

Dettagli prodotto

Istruzioni per l’ordine:	Contatti a crimpare 4 x Ø 2 mm, 4 x Ø 3,6 mm da ordinare separatamente
Avvertenza di sicurezza
Indicazioni di sicurezza	AVVERTENZA: i connettori non devono essere collegati o scollegati sotto carico. Il mancato rispetto e l'utilizzo non conforme possono avere come conseguenza danni alle persone e/o alle cose.
	• AVVERTENZA: mettere in funzione esclusivamente prodotti in perfetto stato. Verificare regolarmente che i prodotti non presentino danni. Mettere immediatamente fuori servizio i prodotti difettosi. Sostituire il prodotti danneggiati. L'articolo non può essere riparato.
	• AVVERTENZA: far installare e far funzionare il prodotto solo da personale qualificato in campo elettrotecnico nel rispetto delle istruzioni di sicurezza riportate di seguito. Il personale specializzato deve avere confidenza con le nozioni fondamentali dell'elettrotecnica e deve essere in grado di riconoscere e di evitare i pericoli. Il simbolo corrispondente sull'imballaggio indica che è necessario l'intervento di personale qualificato in campo elettrotecnico.
	• I prodotti sono adatti ai settori del montaggio impianti, del comando e del montaggio di apparecchi elettrici.
	• Durante il funzionamento del connettore in ambienti esterni, tali ambienti vanno protetto dagli influssi ambientali.
	• I prodotti confezionati non vanno manipolati o aperti in modo errato.
	• Utilizzare esclusivamente connettori maschio specificati nelle norme indicate nei dati tecnici, (ad es. quelli elencati negli accessori del prodotto al sito web phoenixcontact.com/products).
	• In caso di utilizzo diretto del prodotto unitamente a prodotti di terzi, la responsabilità è interamente a carico dell'utente.
	• Per tensioni di esercizio > 50 VAC le custodie connettore conduttive devono essere collegate a massa
	• Assicurarsi che la messa a terra di protezione o di funzionamento sia inserita correttamente.
	• Per raggruppare diversi circuiti elettrici in un cavo e/o in un connettore valgono le norme VDE 0100/1.97 § 411.1.3.2 e DIN EN 60 204/11.98 § 14.1.3
	• Utilizzare esclusivamente l'utensile raccomandato da Phoenix Contact
	• Osservare le istruzioni di installazione / i documenti di Design In relativi al prodotto nell'area di download nel web al sito phoenixcontact.com/products.
	• Utilizzare il connettore solo allo stato completamente innestato e bloccato.
	• Assicurarsi che, durante la posa del cavo, il carico di trazione non superi i limiti stabiliti dalla normativa.
	• Tenere conto del raggio di piegatura minimo del cavo. Posare il cavo senza ritorcerlo.
	• Il connettore si riscalda durante l'esercizio normale. In base alle condizioni ambientali, la superficie del connettore può subire un riscaldamento continuo. In questo caso l'utente è responsabile dell'applicazione delle avvertenze di sicurezza (ad es. DIN EN ISO 13732-1:2008-12).

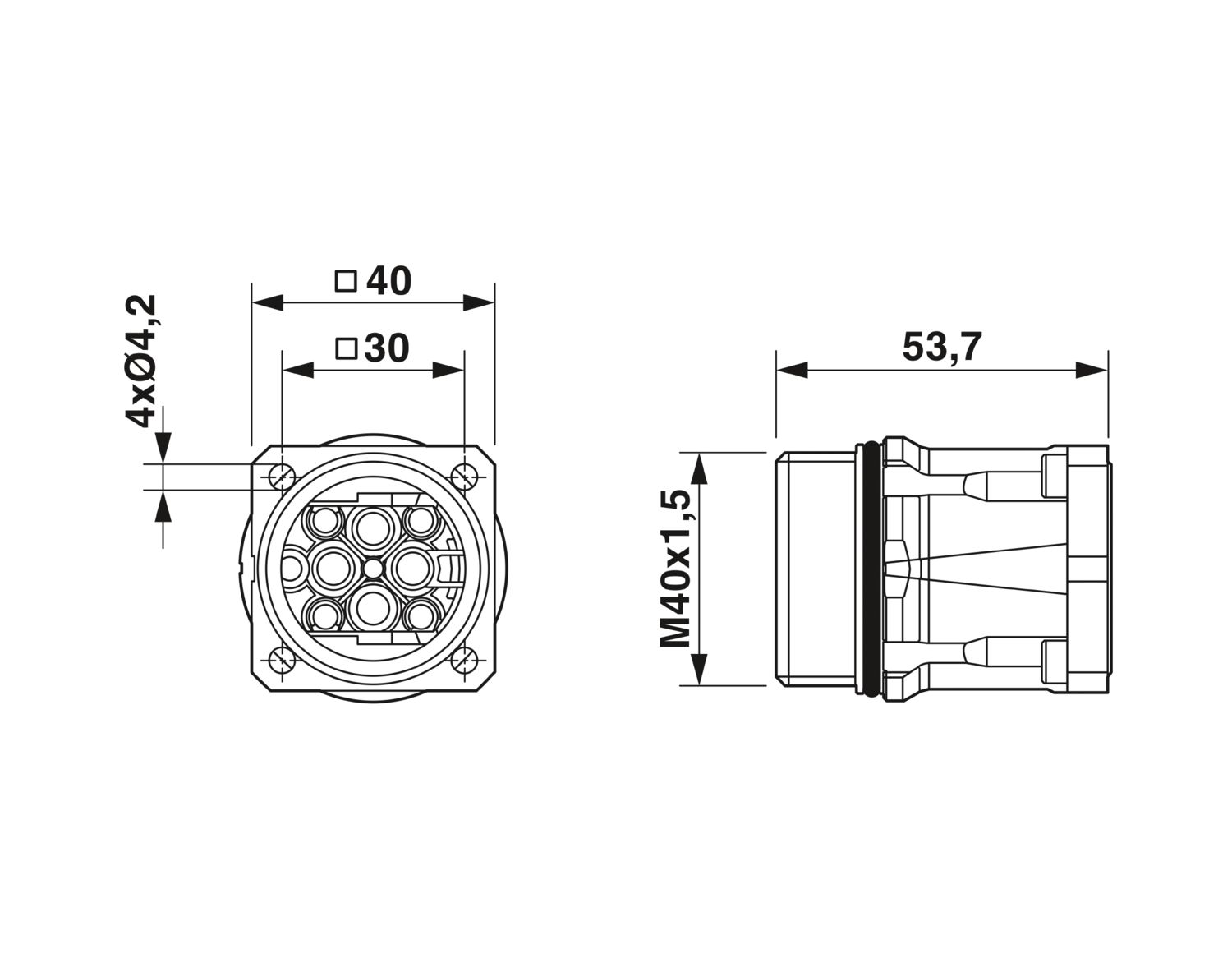

Tipo di montaggio	Montaggio anteriore/flangia quadrata 4x Ø 4,2 mm
Nota per il montaggio	4x Ø 4,2 mm

Tipo di prodotto	Connettori circolari (lato apparecchio)
Serie	SM
Applicazione	Potenza
Numero di poli	8

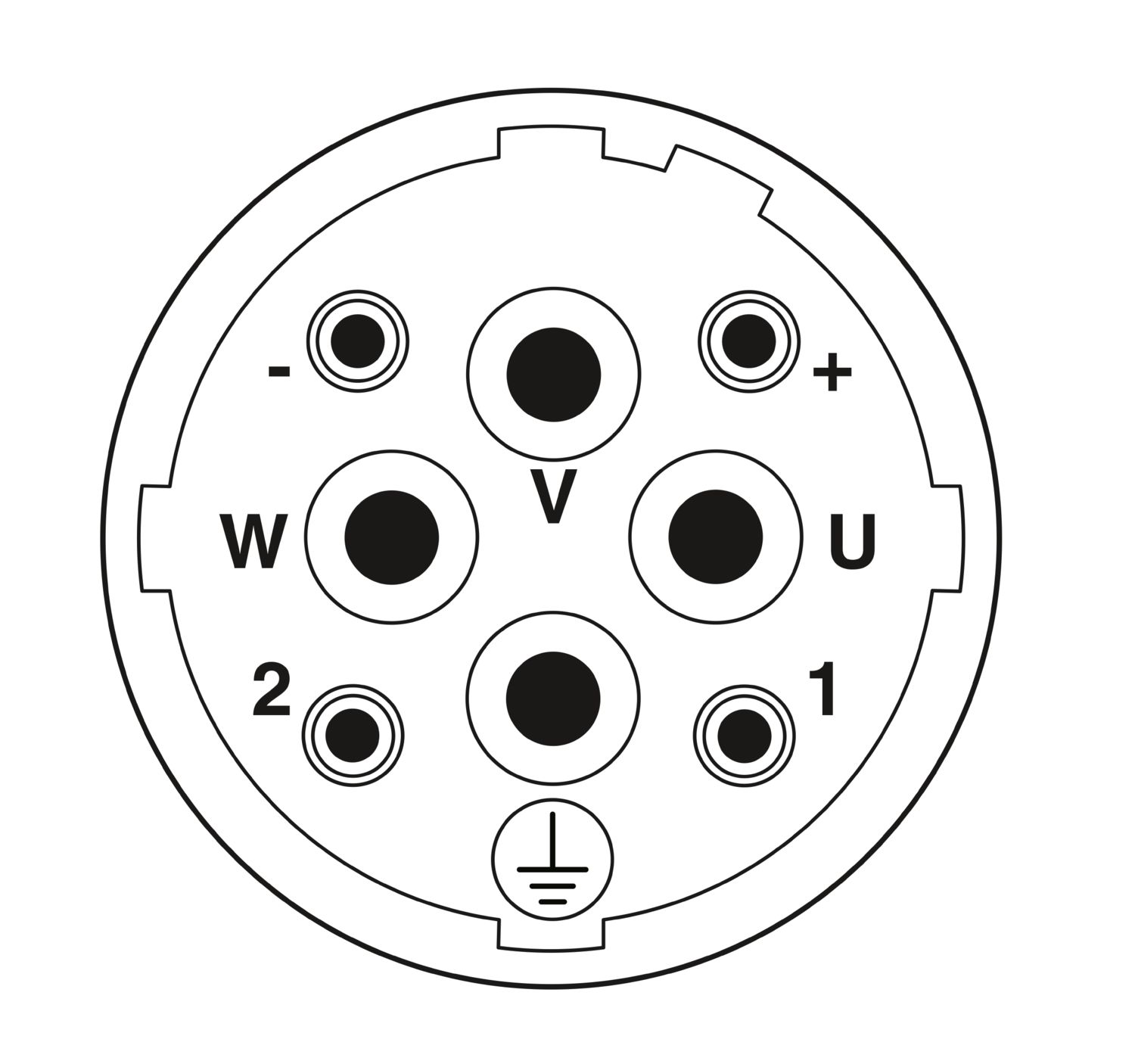

Piano d'inserimento	4+3+PE
Schermato	sì
Codifica	N
Tipo di filettatura	M40

Custodia
Misura flangia	40 mm x 40 mm

Materiale guarnizione	FPM
Materiale custodia	Metallo
Materiale custodia	Parti rotanti: lega rame-zinco (CuZn), parti in pressofuso: zinco (GD-Zn)
Materiale corpo isolante	PA 6.6
Materiale guarnizione e O-ring	FPM

Contatti
Diametro contatto	3,6 mm
Corrente massima	70 A
Tensione nominale U_N	630 V
Categoria di sovratensione	III
Grado d'inquinamento	3
Tensione impulsiva di dimensionamento	6 kV
Contatti
Diametro contatto	2 mm
Corrente massima	30 A
Tensione nominale U_N	250 V
Categoria di sovratensione	III
Grado d'inquinamento	3
Tensione impulsiva di dimensionamento	4 kV

Connessione conduttori
Collegamento	Connessione a crimpare
Tipo di connessione del contatto	Spina

Tipo	diritto

Condizioni ambientali
Grado di protezione	IP67
Temperatura ambiente (esercizio)	-40 °C ... 125 °C
Posizione elevata	3000 m

Dati commerciali

Codice articolo	1613527
Pezzi/conf.	1 Pezzi
Quantità di ordinazione minima	1 Pezzi
Codice vendita	ABRBGL
Codice prodotto	ABRBGL
Pagina del catalogo	Pagina 166 (C-2-2019)
GTIN	4046356400855
Peso per pezzo (confezione inclusa)	196 g
Peso per pezzo (confezione esclusa)	127,29 g
Numero tariffa doganale	85366990
Paese di origine	DE

Classifiche

Omologazioni

Approval Specification Data
	Tensione nominale U_N	Corrente nominale I_N	Sezione AWG	Sezione mm²
Power	600 V	40 A
Segnale	600 V	20 A

Approval Specification Data
	Tensione nominale U_N	Corrente nominale I_N	Sezione AWG	Sezione mm²
Power	600 V	65 A
Segnale	600 V	30 A

Environmental product compliance

Prodotti compatibili

Accessori

I vantaggi

Protezione EMC continua per soluzioni di collegamento affidabili negli ambienti industriali

Connessione a crimpare: confezionamento resistente alle vibrazioni e alle temperature

EU RoHS
Soddisfa i requisiti della direttiva RoHS	Sì
con eccezione delle deroghe, se note	6(c)
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Una tabella per la dichiarazione China RoHS in base allarticolo è disponibile nellarea di download di ciascun articolo alla voce "Dichiarazione del produttore". Per tutti gli articoli con EFUP-E non viene allestita né richiesta alcuna tabella per la dichiarazione China RoHS.
EU REACH SVHC
Avviso di sostanza candidata REACH (n. CAS)	Lead (n. CAS: 7439-92-1)
SCIP	fd4f3c73-f253-4dda-8364-e51b0d6d2f57
