SAC-4P-M 8MR/ 10,0-PVC B-L
-
Cavo sensore/attuatore
1404714

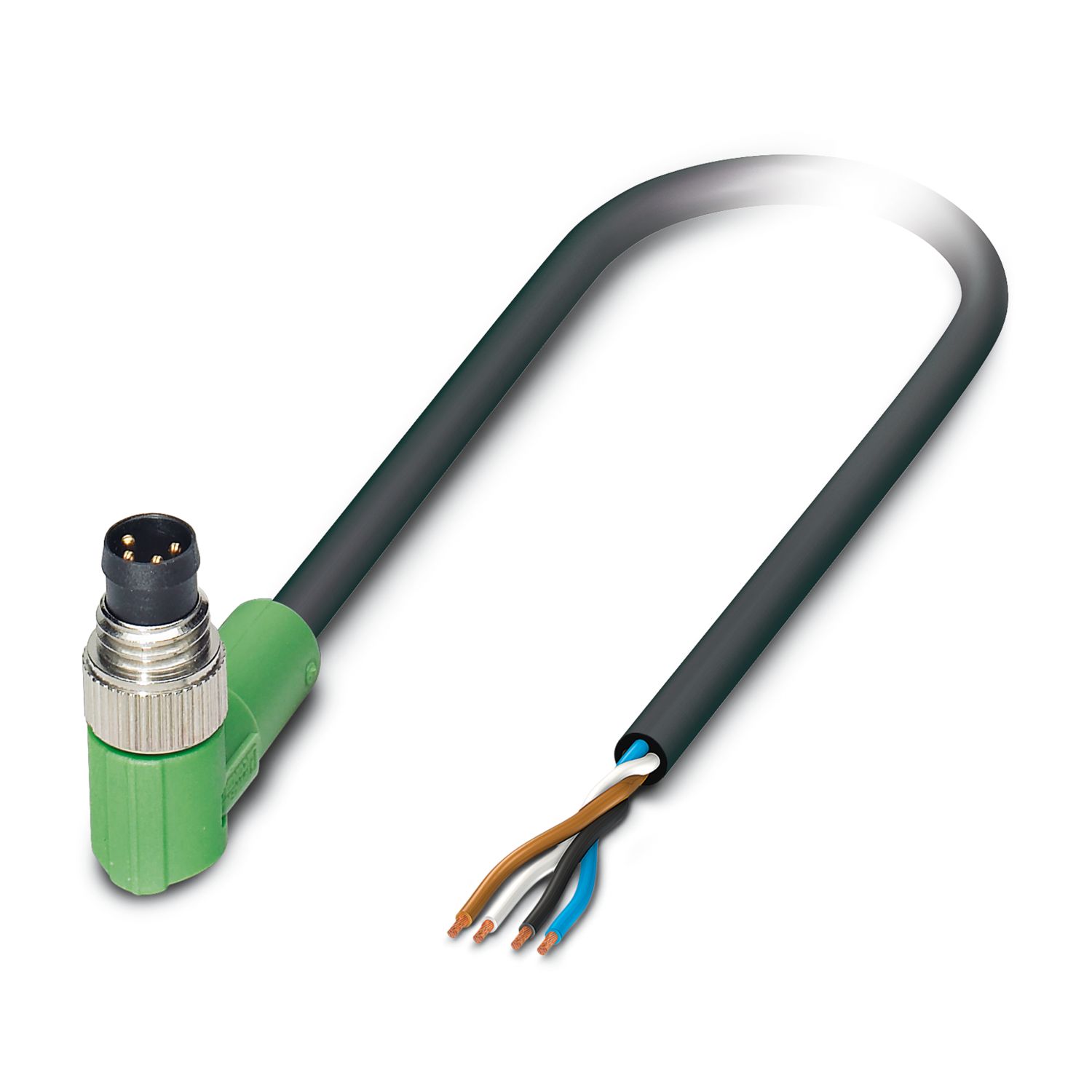

Cavo sensore/attuatore, 4-poli, PVC, nero RAL 9005, Maschio angolato M8, codifica: A, su estremità conduttore libera, lunghezza cavo: 10 m
Dettagli prodotto
| Tipo di prodotto | Cavo sensore/attuatore |
| Applicazione | Standard |
| Numero di poli | 4 |
| Numero uscite cavi | 1 |
| Schermato | no |
| Codifica | A |
| Caratteristiche di isolamento | |
| Categoria di sovratensione | II |
| Grado d'inquinamento | 3 |
| Classe di combustibilità a norma UL 94 | HB |
| Materiale impugnature | TPU, difficilmente infiammabile, autoestinguente |
| Materiale contatto | CuSn |
| Materiale superficie contatti | Ni/Au |
| Materiale inserto portacontatti | TPU GF |
| Materiale connessione a vite | Pressogetto di zinco, nichelato |
| Resistenza di isolamento | ≥ 100 MΩ |
| Tensione nominale UN | 30 V |
| Corrente nominale IN | 4 A |
| Dati meccanici | |
| Cicli di manovra | ≥ 100 |
| Segnalazione stato | no |
| Indicazione di stato disponibile | no |
| Connessione conduttori | |
| Coppia di serraggio | 0,2 Nm (Connettori M8) |
| Connessione 1 | |
| Tipo | Maschio angolato M8 |
| Numero di poli | 4 |
| Tipo di codifica | A |
| Connessione 2 | |
| Tipo | estremità conduttore libera |
| Lunghezza cavo | 10 m |
| PVC nero [PVC] | |
| Disegno quotato |
|
| Peso della linea | 33 kg/km |
| Numero di poli | 4 |
| Schermato | no |
| Tipo di cavo | PVC nero [PVC] |
| Struttura conduttore segnale linea | 32x 0,10 mm |
| Linea segnale AWG | 24 |
| Sezione del conduttore | 4x 0,25 mm² (Linea del segnale) |
| Diametro filo con guaina isolante | 1,25 mm ±0,02 mm |
| Diametro esterno conduttore | 4,70 mm ±0,15 mm |
| Guaina esterna, materiale | PVC |
| Guaina esterna, colore | nero RAL 9005 |
| Materiale conduttore | Filo Cu nudo |
| Materiale, isolamento fili | PVC |
| Conduttore singolo, colore | marrone, bianco, blu, nero |
| Isolamento spessore parete | ≥ 0,23 mm (Isolamento fili) |
| ≥ 0,76 mm (Guaina esterna) | |
| Cordatura intera | 4 fili twistati longitudinalmente |
| Resistenza del conduttore max. | max. 78 Ω/km (a 20 °C) |
| Resistenza di isolamento | ≥ 100 MΩ*km (a 20 °C) |
| Tensione nominale cavi | ≤ 300 V |
| Tensione di prova | ≥ 3000 V |
| Resistenza alla fiamma | secondo UL-Style 2464 |
| Temperatura ambiente (esercizio) | -25 °C ... 80 °C (cavi, posa fissa) |
| -5 °C ... 80 °C (Cavi, posa mobile) | |
| Condizioni ambientali | |
| Grado di protezione | IP65 |
| IP67 | |
| IP68 | |
| Temperatura ambiente (esercizio) (Connettore maschio/femmina) | -25 °C ... 90 °C (connettore / connecttore femmina) |
| Definizione norma | Connettore M8 |
| Norme/disposizioni | IEC 61076-2-104 |
I vantaggi
Semplice e sicuro: componenti a innesto testati elettricamente al 100 %
