SAC-2P-SUSMS/ 0,6-PUR/SUSFS
-
Cavo sensore/attuatore
1410759

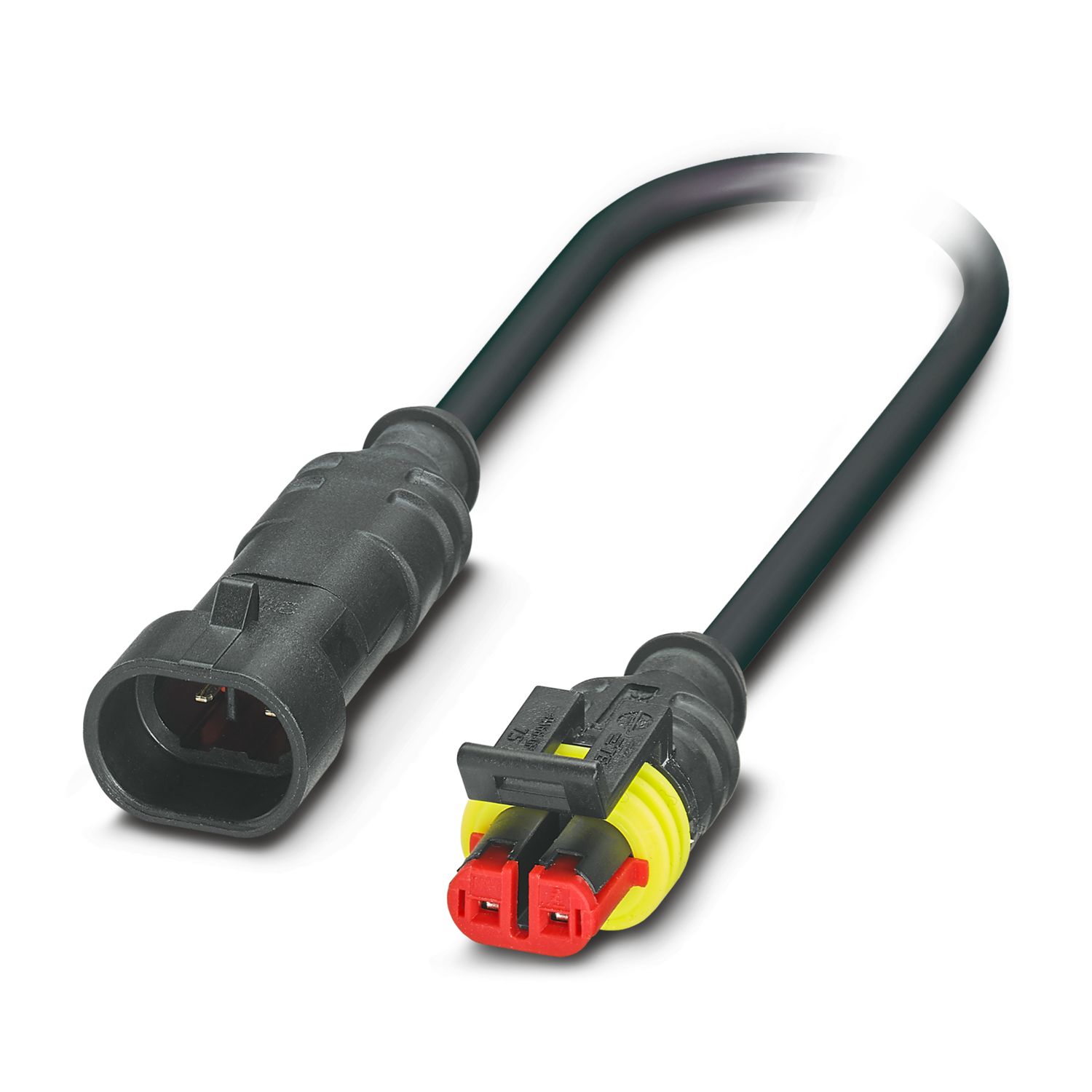

Cavo sensore/attuatore, 2-poli, PUR senza alogenati, grigio-nero RAL 7021, Maschio diritto Superseal Bloccaggio a clip, codifica: A, su Connettore femmina diritto Superseal Bloccaggio a clip, lunghezza cavo: 0,6 m
Dettagli prodotto
| Tipo di prodotto | Cavo sensore/attuatore |
| Applicazione | Idraulica mobile |
| Numero di poli | 2 |
| Numero uscite cavi | 1 |
| Schermato | no |

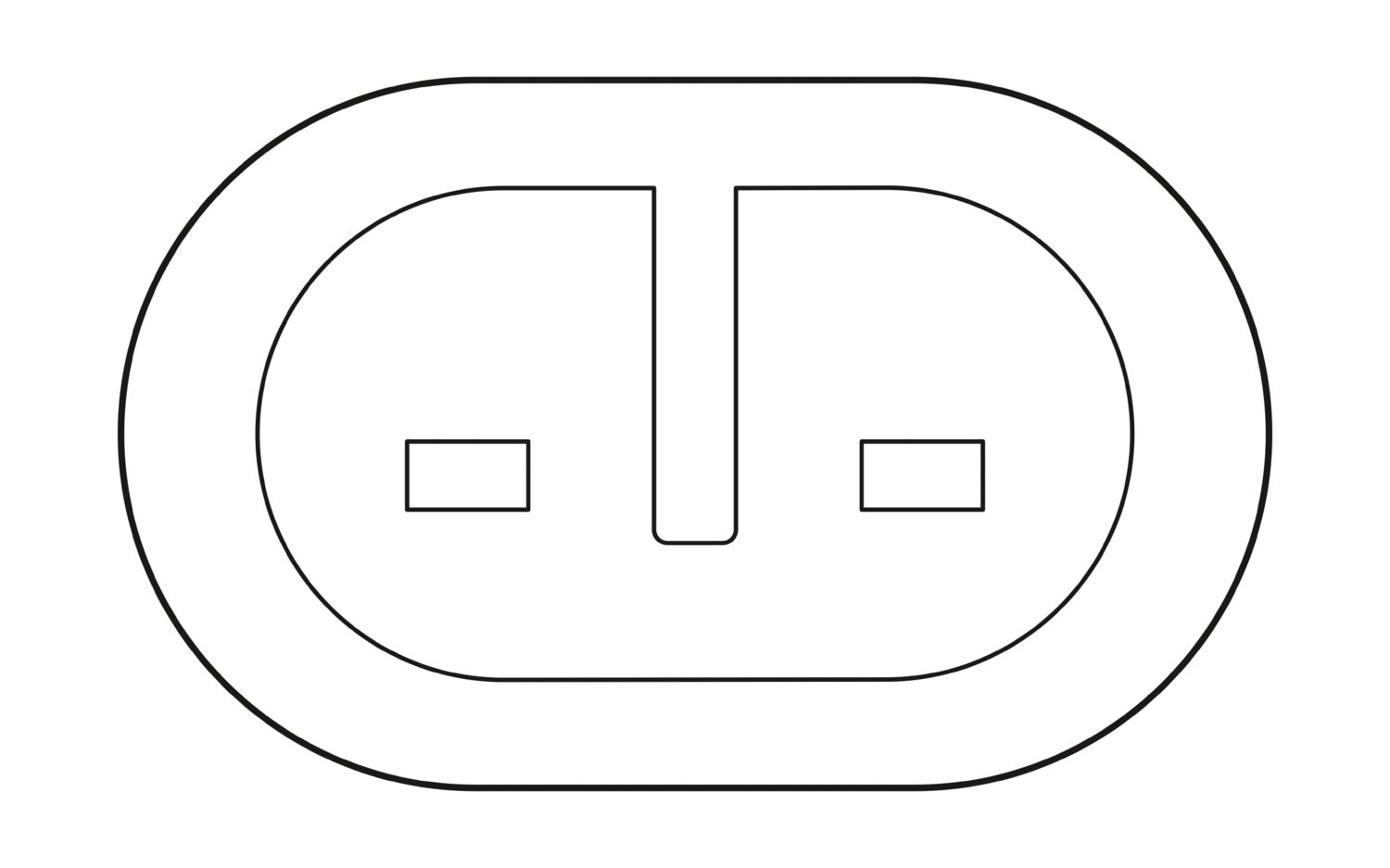

| Codifica | A |
| Classe di combustibilità a norma UL 94 | HB |
| Materiale guarnizione | Silicone |
| Materiale impugnature | TPU |
| Materiale contatto | CuZn (maschio)/PhCuSn (femmina) |
| Materiale superficie contatti | nichelato |
| Materiale inserto portacontatti | PA 6.6 |
| Materiale connessione a vite | non disponibile |
| Resistenza di isolamento | ≥ 100 MΩ |
| Tensione nominale UN | 24 V AC |
| 24 V DC | |
| Corrente nominale IN | 8 A |
| Segnalazione stato | no |
| Indicazione di stato disponibile | no |
| Connessione 1 | |
| Tipo | Maschio diritto Superseal Bloccaggio a clip |
| Numero di poli | 2 |
| Tipo di bloccaggio | Bloccaggio a clip |
| Tipo di codifica | A |
| Connessione 2 | |
| Tipo | Connettore femmina diritto Superseal Bloccaggio a clip |
| Numero di poli | 2 |
| Tipo di bloccaggio | Bloccaggio a clip |
| Lunghezza cavo | 0,6 m |
| PUR senza alogenati nero [PUR] | |

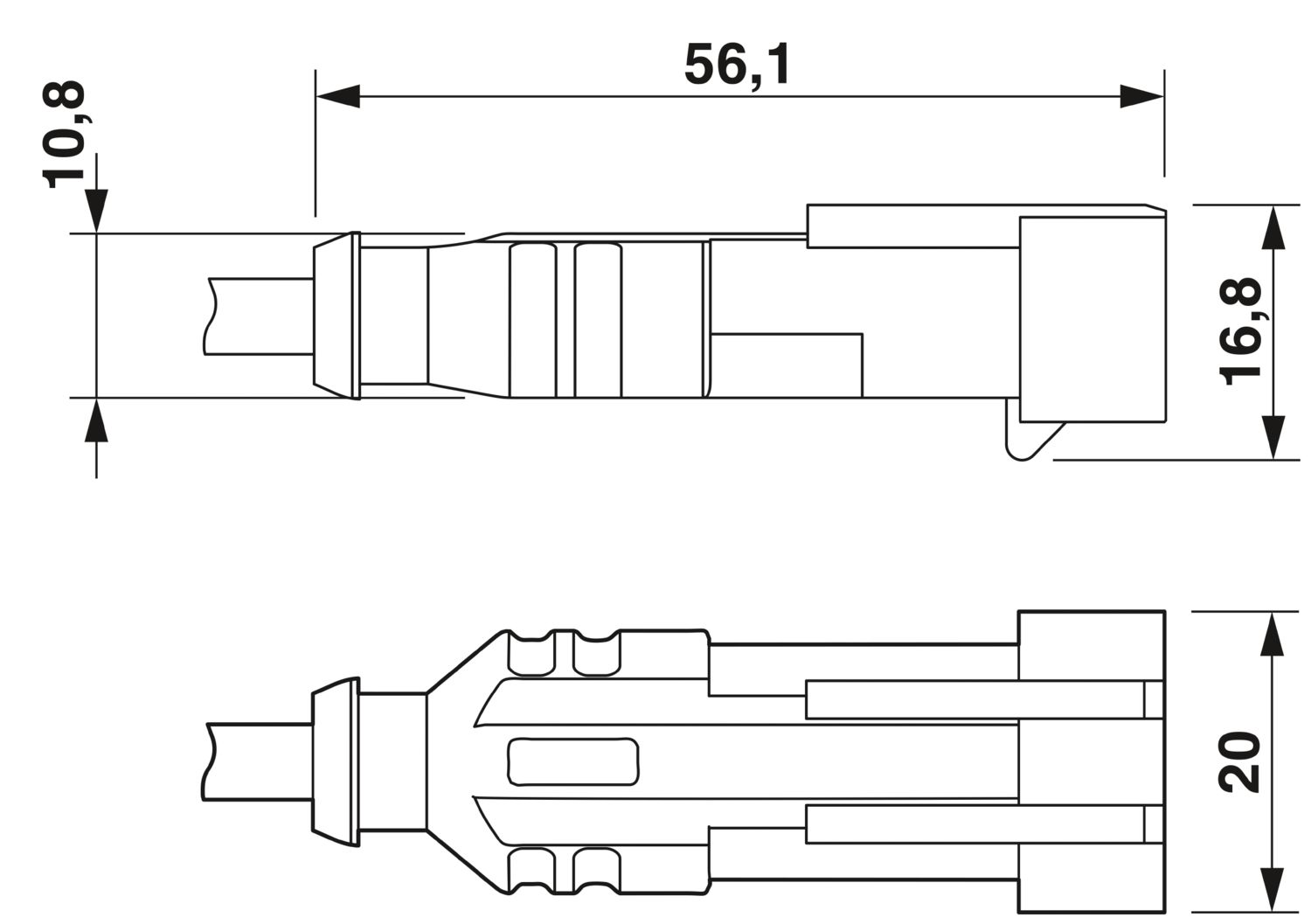

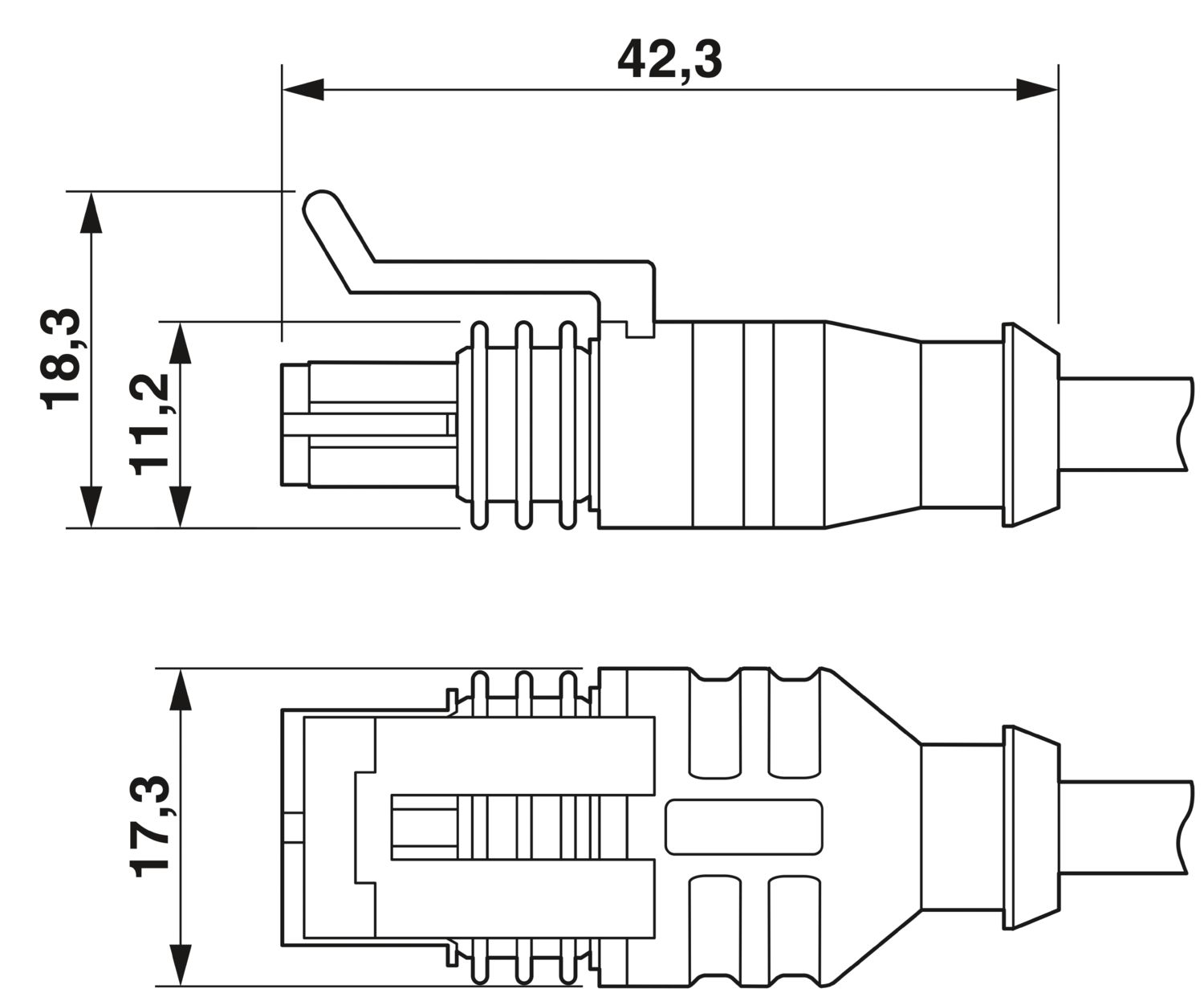

| Disegno quotato |
|
| Peso della linea | 33 kg/km |
| UL AWM Style | 20549 / 10493 (80 °C / 300 V) |
| Numero di poli | 2 |
| Schermato | no |
| Tipo di cavo | PUR senza alogenati nero [PUR] |
| Struttura conduttore segnale linea | 42x 0,15 mm |
| Linea segnale AWG | 18 |
| Sezione del conduttore | 2x 0,75 mm² (Linea del segnale) |
| Diametro filo con guaina isolante | 1,69 mm ±0,05 mm (Linea del segnale) |
| Diametro esterno conduttore | 4,80 mm ±0,15 mm |
| Guaina esterna, materiale | PUR |
| Guaina esterna, colore | grigio-nero RAL 7021 |
| Materiale conduttore | Filo Cu nudo |
| Materiale, isolamento fili | PP |
| Conduttore singolo, colore | marrone, blu |
| Isolamento spessore parete | ≥ 0,21 mm |
| Guaina esterna spessore parete | ≥ 0,38 mm |
| Cordatura intera | 2 fili twistati longitudinalmente |
| Resistenza del conduttore max. | ≤ 26 Ω/km (a 20 °C) |
| Resistenza di isolamento | ≥ 1 GΩ*km (a 20 °C) |
| Tensione nominale cavi | ≤ 300 V AC |
| Tensione di prova | ≥ 3000 V AC (Spark test) |
| Raggio di piegatura minima, fisso | 5 x D |
| Raggio di piegatura minima, flessibile | 10 x D |
| Raggio di piegatura minimo, fisso | 24 mm |
| Raggio di piegatura minimo, mobile | 48 mm |
| Capacità di carico dinamica (flessione) | Cicli di piegatura, massimo: 4000000, Raggio di piegatura: 48 mm, Corsa di posizionamento: 10 m, Velocità di posizionamento: 3 m/s, Accelerazione: 10 m/s² |
| Assenza di alogeni | secondo DIN VDE 0472 Parte 815 |
| a norma DIN EN 50267-2-1 | |
| Resistenza alla fiamma | secondo UL 758/1581 (orizzontale) |
| secondo UL 758/1581 FT2 | |
| secondo DIN EN 60332-2-2 | |
| Resistenza all'olio | secondo DIN EN 60811-2-1, 168 h a 100 °C |
| secondo UL 758, 168 h a 60 °C | |
| Altra resistenza | Resistenza all'idrolisi e ai microbi |
| resistente ai raggi UV (secondo DIN EN ISO 4892-2-A) | |
| non aderente | |
| resistente all'abrasione | |
| Caratteristiche particolari | flessibile |
| per catena portacavi | |
| Temperatura ambiente (esercizio) | -40 °C ... 80 °C (cavi, posa fissa) |
| -25 °C ... 80 °C (Cavi, posa mobile) | |
| Condizioni ambientali | |
| Grado di protezione | IP67 |
| IP69K | |
| Temperatura ambiente (esercizio) (Connettore maschio/femmina) | -20 °C ... 85 °C (Superseal) |
