UL Listed
ID omologazione: E221474| Tensione nominale UN | Corrente nominale IN | Sezione AWG | Sezione mm2 | |
|---|---|---|---|---|
| 30 V | 1 A |
SAC-12P-10,0-PUR/FR SCO
-
Cavo sensore/attuatore
1430682
Cavo sensore/attuatore, 12-poli, PUR senza alogenati, nero RAL 9005, estremità conduttore libera, su Connettore femmina angolato M12 SPEEDCON, codifica: A, lunghezza cavo: 10 m
Dettagli prodotto
| Tipo di prodotto | Cavo sensore/attuatore |
| Applicazione | Standard |

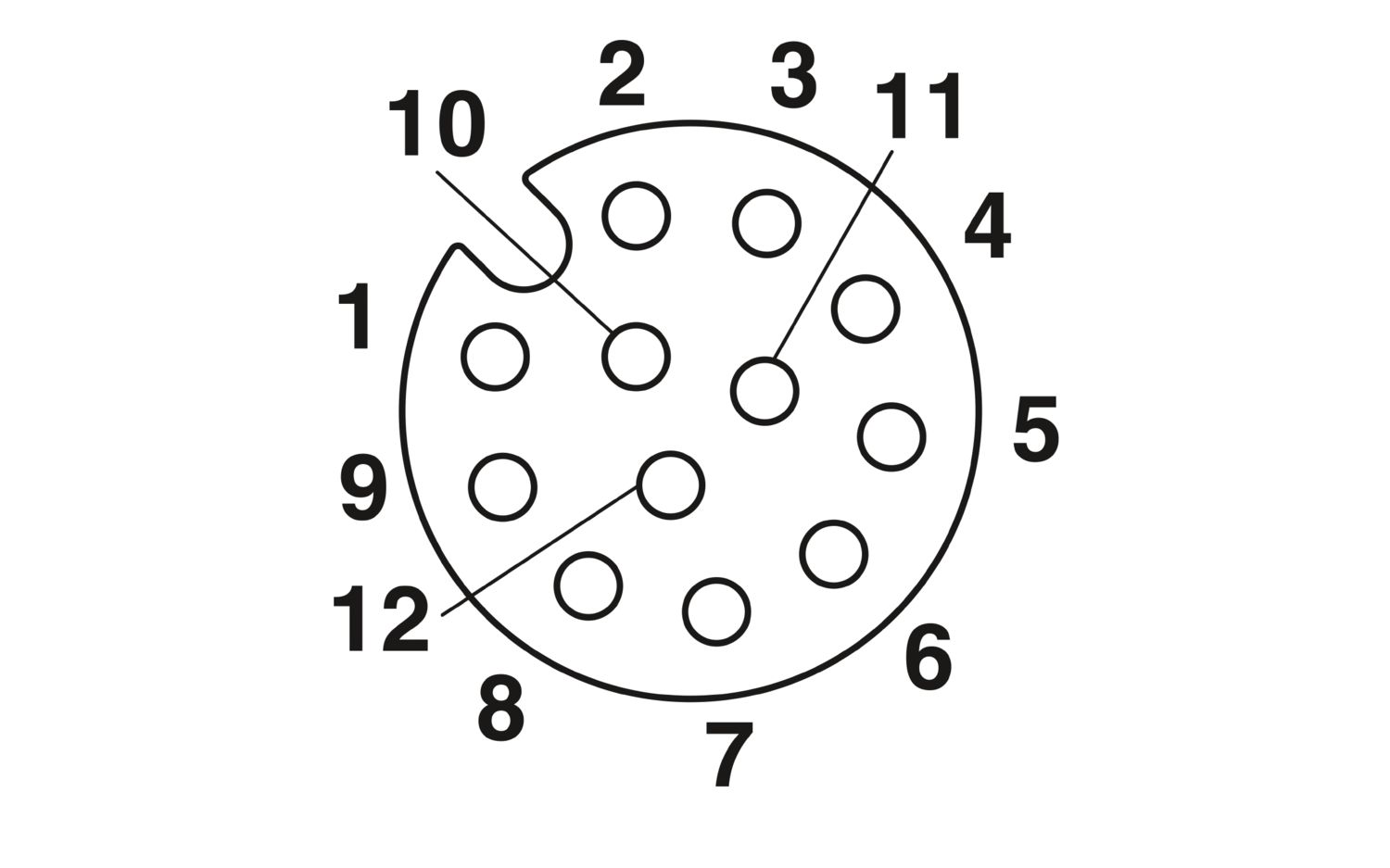

| Numero di poli | 12 |
| Numero uscite cavi | 1 |
| Schermato | no |
| Codifica | A |
| Caratteristiche di isolamento | |
| Categoria di sovratensione | II |
| Grado d'inquinamento | 3 |
| Classe di combustibilità a norma UL 94 | V0 |
| Materiale guarnizione | NBR |
| Materiale impugnature | TPU, difficilmente infiammabile, autoestinguente |
| Materiale contatto | CuZn |
| Materiale superficie contatti | Ni/Au |
| Materiale inserto portacontatti | PA 6.6 |
| Materiale connessione a vite | Pressogetto di zinco, nichelato |
| Resistenza di isolamento | ≥ 100 MΩ |
| Tensione nominale UN | 30 V AC |
| 30 V DC | |
| Corrente nominale IN | 1,5 A |
| Segnalazione stato | no |
| Indicazione di stato disponibile | no |
| Connessione conduttori | |
| Coppia di serraggio | 0,4 Nm (Connettore M12) |
| Connessione 1 | |
| Tipo | estremità conduttore libera |
| Connessione 2 | |
| Tipo | Connettore femmina angolato M12 SPEEDCON |
| Numero di poli | 12 |
| Tipo di bloccaggio | SPEEDCON |
| Tipo di codifica | A |
| Lunghezza cavo | 10 m |
| PUR senza alogenati nero [PUR] | |

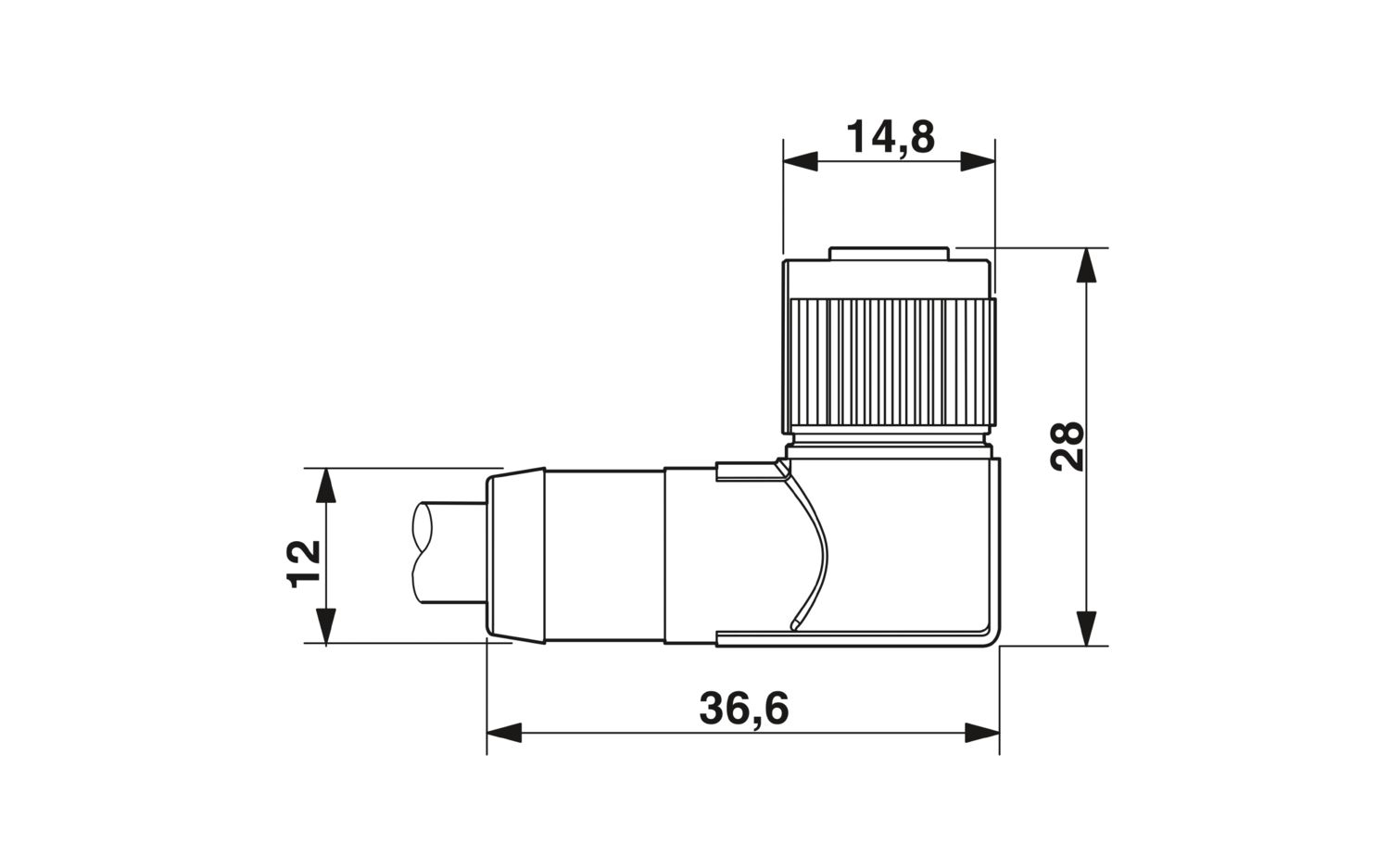

| Disegno quotato |
|
| Peso della linea | 17 kg/km |
| Numero di poli | 12 |
| Schermato | no |
| Tipo di cavo | PUR senza alogenati nero [PUR] |
| Struttura conduttore segnale linea | 18x 0,10 mm |
| Linea segnale AWG | 26 |
| Sezione del conduttore | 12x 0,14 mm² (Linea del segnale) |
| Diametro filo con guaina isolante | 1 mm ±0,05 mm (Linea del segnale) |
| Diametro esterno conduttore | 7,20 mm |
| Guaina esterna, materiale | PUR |
| Guaina esterna, colore | nero RAL 9005 |
| Materiale conduttore | Filo Cu stagnato |
| Materiale, isolamento fili | PP |

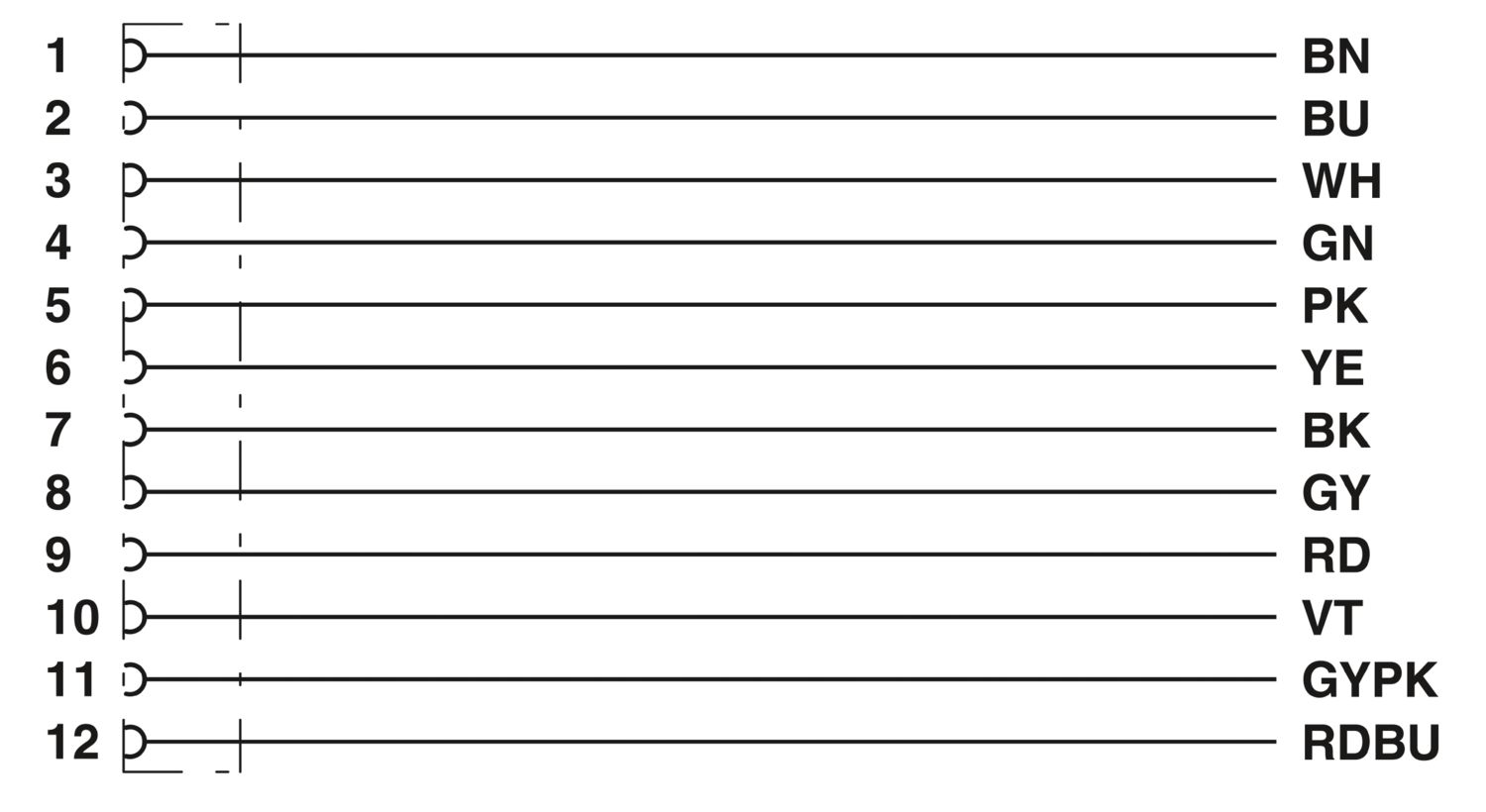

| Conduttore singolo, colore | bianco, marrone, verde, giallo, grigio, rosa, blu, rosso, nero, viola, grigio/rosa, rosso/blu |
| Cordatura intera | 12 fili in posizioni twistati |
| Resistenza del conduttore max. | 142 Ω/km |
| Tensione nominale cavi | ≤ 300 V |
| Tensione di prova | ≥ 1500 V |
| Raggio di piegatura minima, fisso | 5 x D |
| Raggio di piegatura minima, flessibile | 10 x D |
| Raggio di piegatura minimo, fisso | 36 mm |
| Raggio di piegatura minimo, mobile | 72 mm |
| Capacità di carico dinamica (flessione) | Cicli di piegatura, massimo: 4000000, Raggio di piegatura: 54 mm, Corsa di posizionamento: 10 m, Velocità di posizionamento: 3 m/s, Accelerazione: 10 m/s² |
| Assenza di alogeni | a norma DIN EN 50267-2-1 |
| Resistenza alla fiamma | secondo UL VW1 |
| DIN EN 60332-1-2 | |
| Resistenza all'olio | EN 60811-2-1 |
| Altra resistenza | EN 50525-2-21:2012-01 |
| resistente ai raggi UV (secondo DIN EN ISO 4892-2-A) | |
| Caratteristiche particolari | superficie non aderente |
| Temperatura ambiente (esercizio) | -40 °C ... 80 °C (cavi, posa fissa) |
| -5 °C ... 80 °C (Cavi, posa mobile) | |
| Condizioni ambientali | |
| Grado di protezione | IP65 |
| IP67 | |
| IP68 | |
| Temperatura ambiente (esercizio) (Connettore maschio/femmina) | -25 °C ... 85 °C (connettore / connecttore femmina) |
| Temperatura ambiente (esercizio) (Cavi, posa fissa) | -40 °C ... 80 °C (cavi, posa fissa) |
| Temperatura ambiente (esercizio) (Cavi, posa mobile) | -20 °C ... 80 °C (Cavi, posa mobile) |
| Definizione norma | Connettore M12 |
| Norme/disposizioni | IEC 61076-2-101 |
I vantaggi
Semplice e sicuro: componenti a innesto testati elettricamente al 100 %
Risparmio di tempo grazie all'installazione con il bloccaggio rapido SPEEDCON
Il nostro standard: il robusto cavo PUR senza alogenati
Risparmio di spazio grazie ai connettori multipolari
