Con i resistenti accoppiatori NearFi NEARFI-D… è possibile trasmettere dati Ethernet in tempo reale (100 MBit/s, full duplex) senza contatto, attraverso una distanza massima nell'ordine dei centimetri. La tecnologia NearFi appositamente sviluppata consente una comunicazione Ethernet priva di latenza e indipendente dal protocollo. Allo stesso tempo, il raggio d'azione radio limitato a pochi centimetri garantisce la sicurezza e consente applicazioni parallele in spazi ridotti. In questo modo, sostituite le connessioni a innesto soggette a usura e ad alta manutenzione e riducete i tempi di inattività dei vostri impianti.
NEARFI D ETH B
-
Accoppiatori induttivi
1234232
NearFi-Base, accoppiatore Ethernet in tempo reale senza contatto, 100 MBit/s, portata ≤40 mm, connessione a vite M12, IP65, combinabile con NEARFI D ETH R. Incompatibile con NEARFI 2000 (Nuovo)
Per il suo funzionamento questo prodotto necessita di altri prodotti.
Accessori necessari
Dettagli prodotto

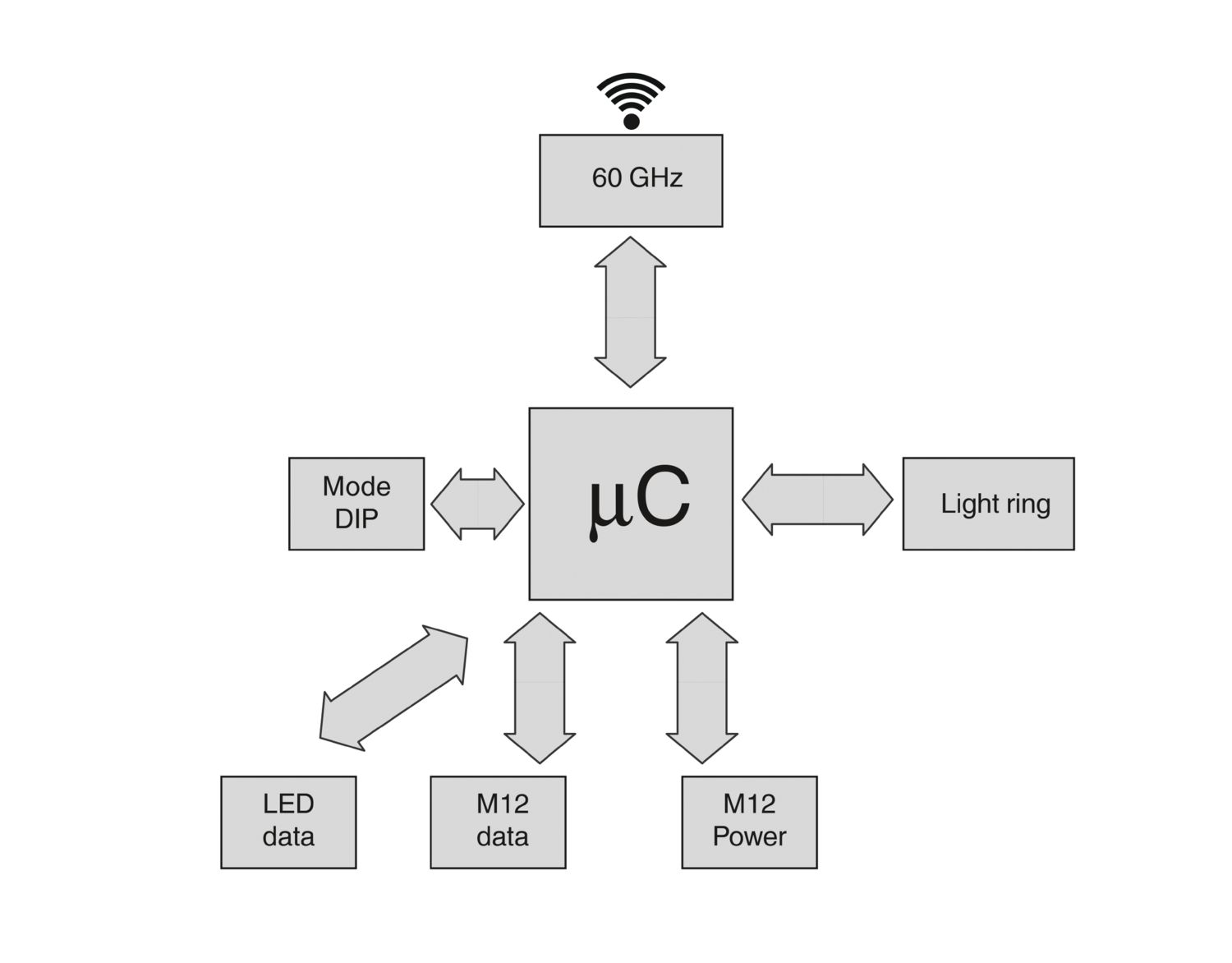

| Nota per l'utilizzo | |
| Nota per l'utilizzo | Solo per l'uso industriale |
| Tipo di prodotto | Accoppiatori induttivi |
| Applicazione | Ethernet |
| MTTF | 239 Anni (Standard SN 29500, temperatura 25 °C, ciclo operativo 21%) |
| 155 Anni (Standard SN 29500, temperatura 40 °C, ciclo operativo 34,25%) | |
| 81 Anni (Standard SN 29500, temperatura 40 °C, ciclo operativo 100%) | |
| Caratteristiche di isolamento | |
| Categoria di sovratensione | II |
| Grado di inquinamento | 2 |
| Potenza dissipata massima in condizioni nominali | 4,68 W |
| Alimentazione | |
| Range tensione di alimentazione | 19 V DC ... 30 V DC |
| Corrente assorbita tipica | ≤ 195 mA (a 24 V DC, a 25 °C) |
| Corrente istantanea | ≤ 0,25 A (20 ms a 24 V DC, senza accoppiatore Remote) |
| Circuito di protezione | protezione da fenomeni transitori, prot. contro inversione polarità |
| Alimentazione | |
| Collegamento | Connettore maschio M12, codifica A |
| Dati: Interfaccia Ethernet, 100Base-T(X) secondo IEEE 802.3 | |
| Velocità di trasmissione | 100 MBit/s |
| Collegamento | Connettore femmina M12, codifica D |
| Nota sul tipo di connessione | Autonegoziazione e autocrossing, Fast Startup (FSU, < 500 ms) |
| Frequenza di errore bit tipica ≤10-12 | |
| Numero di canali | 1 |
| Lunghezza di trasmissione | 100 m (twisted pair schermato) |
| Mezzo trasmissivo | Rame |
| Protocolli | Trasparenza dei protocolli: PROFINET, PROFINET IRT, PROFIsafe, EtherCAT®, Modbus/TCP, Powerlink, TSN,... |
| Induttivo | |
| Tempo di accensione | < 450 ms (Modo operativo ETH Full Duplex) |
| Copertura | min. 0 mm |
| ≤ 20 mm (a 65 °C) | |
| ≤ 40 mm (a 25 °C) | |
| Spostamento dell'interasse | ± 20 mm |
| Moduli radio collegabili | 1 (Accoppiatori Remote) |
| Apparecchi radiotrasmittenti | |
| Moduli radio collegabili | 1 (Accoppiatori Remote) |
| Frequenza | 60 GHz |
| Frequenza | 57 GHz ... 64 GHz (Trasmissione dati) |
| Potenza di trasmissione | < 10 mW (EIRP) |
| Tempo di ritardo all'intervento | ≤ 1 µs (tip.) |
| Disegno quotato |
|
| Larghezza | 80 mm |
| Altezza | 86 mm |
| Profondità | 39 mm |
| Colore (Custodia) | nero (RAL 9005) |
| Materiale (Enclosure) | PBT |
| Zinco pressofuso | |
| Classe di combustibilità a norma UL 94 | V0 |
| Altra resistenza | resistente agli spruzzi di saldatura |
| Resistenza alle vibrazioni secondo EN 60068-2-6/IEC 60068-2-6 | : 5g in ogni direzione, 10 Hz ... 150 Hz, ampiezza ±0,34 mm |
| Urti secondo EN 60068-2-27/IEC 60068-2-27 | : 30g, durata 11 ms, pulsazione d’urto d’onda semisinusoidale, tre urti, in ogni direzione |
| Urti continui secondo EN 60068-2-27/IEC 60068-2-27 | : 10g, durata 16 ms, pulsazione d’urto d’onda semisinusoidale, 1000 urti, in ogni direzione |
| Condizioni ambientali | |
| Grado di protezione | IP65 (Dichiarazione del produttore) |
| Resistenza agli urti | IK06 |
| Temperatura ambiente (esercizio) | -20 °C ... 65 °C (tenere conto del derating) |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 85 °C |
| Posizione elevata | 2000 m |
| Umidità dell'aria consentita (esercizio) | 10 % ... 95 % |
| Umidità dell'aria consentita (stoccaggio/trasporto) | 10 % ... 95 % |
| Pressione aria (funzionamento) | 80 kPa ... 108 kPa (fino a 2000 m s.l.m.) |
| Pressione aria (trasporto e stoccaggio) | 66 kPa ... 108 kPa (fino a 3500 m s.l.m.) |
| CE | |
| Certificato | Conformità CE |
| Certificazione radio Europa | |
| Nota | RED 2014/53/EU |
| UL, USA | |
| Siglatura | UL 61010 Listed |
| UL 61010-2-201, 2nd Edition | |
| UL 61010-1, 3rd Edition | |
| Certificato | E238705 |
| UL, Canada | |
| Siglatura | cUL 61010 Listed |
| CSA C22.2 NO. 61010-2-201:18, 2nd Edition | |
| CSA C22.2 NO. 61010-1, 3rd Edition | |
| Certificato | E238705 |
| Certificazione radio USA, FCC | |
| Certificato | YG3DETHB |
| Certificazione radio Canada, IC | |
| Certificato | 4720B-DETHB |
| Certificazione radio Giappone, MIC | |
| Siglatura | 006-001056 |
| Omologazione Corea del Sud, KC | |
| Certificato | R-R-PCK-1234232 |
| CC-Link IE TSN | |
| Siglatura | Class A |
| Compatibilità elettromagnetica | Conformità alla direttiva EMC 2014/30/EU |
| Scariche elettrostatiche | |
| Norme/Disposizioni | EN 61000-4-2 |
| Scariche elettrostatiche | |
| Scarica contatti | ± 4 kV (Grado severità collaudo 2) |
| Scarica in aria | ± 8 kV (Grado severità collaudo 3) |
| Osservazioni | Criterio B |
| Campi elettromagnetici ad alta frequenza | |
| Norme/Disposizioni | EN 61000-4-3 |
| Campi elettromagnetici ad alta frequenza | |
| Frequenza | 80 MHz ... 1 GHz (Grado severità collaudo 3) |
| Intensità di campo | 10 V/m |
| Osservazioni | Criterio A |
| Transitori veloci (Burst) | |
| Norme/Disposizioni | EN 61000-4-4 |
| Transitori veloci (Burst) | |
| Ingresso | ± 2 kV (Grado severità collaudo 3 - asimmetrico) |
| Uscita | ± 2 kV (Grado severità collaudo 3 - asimmetrico) |
| Segnale | ± 2 kV (Grado severità collaudo 3 - asimmetrico) |
| Osservazioni | Criterio B |
| Carico di corrente impulsiva (Surge) | |
| Norme/Disposizioni | EN 61000-4-5 |
| Carico di corrente impulsiva (Surge) | |
| Ingresso | ± 0,5 kV (Grado severità collaudo 1 - simmetrico) |
| ± 1 kV (Grado severità collaudo 2 - asimmetrico) | |
| Uscita | ± 1 kV (Grado severità collaudo 2 - asimmetrico) |
| Segnale | ± 1 kV (Grado severità collaudo 2 - asimmetrico) |
| Osservazioni | Criterio B |
| Influenza condotta | |
| Norme/Disposizioni | EN 61000-4-6 |
| Influenza condotta | |
| Frequenza | 0,15 MHz ... 80 MHz (Grado severità collaudo 3 - asimmetrico) |
| Osservazioni | Criterio A |
| Tensione | 10 V (80% di modulazione di ampiezza con 1 kHz) |
| Emissione di disturbi | |
| Norme/Disposizioni | EN 55016-2-3 |
| Osservazioni | Classe A, campo di impiego industria |
| Criteri | |
| Criterio A | Segnalazione di stato normale entro i limiti fissati. |
| Criterio B | Segnalazione di stato temporaneamente compromessa, corretta automaticamente dal dispositivo. |
| Privo di sostanze incidenti sulla reticolazione di vernici | VDMA 24364:2018-05 |
| Altra resistenza | resistente agli spruzzi di saldatura |
| Norme/Disposizioni | EN 60204-1 (PELV) |
| Definizione norma | Bassa tensione di protezione |
| Tipo di montaggio | Montaggio a parete |
| Nota per il montaggio | Tenere conto del derating |
| Posizione d'installazione | a scelta |
FCC
ID omologazione: YG3DETHBIndustry Canada
ID omologazione: 4720B-DETHBcULus Recognized
ID omologazione: E238705KC
ID omologazione: R-R-PCK-1234232cULus Listed
ID omologazione: E238705
I vantaggi
Senza contatto: priva di usura e senza necessità di manutenzione
Comunicazione Ethernet in tempo reale, indipendente dal protocollo e priva di latenza con 100 MBit/s (full duplex)
Diagnostica visibile a 360° grazie all'anello luminoso sulla custodia
Elevata libertà di montaggio grazie alle opzioni di avvicinamento flessibili
Plug & Play: semplice come un connettore
Grado di protezione IP65
Domande frequenti
Quando si utilizzano le varianti di dispositivi con codifica A (NEARFI PD, NEARFI P, NEARFI D)?
Le varianti dei dispositivi con codifica A vengono utilizzate come sostituti in sistemi e applicazioni esistenti. I dispositivi con codifica A non sono compatibili con dispositivi con codifica L (NEARFI 2xxx).
Quando si utilizzano le varianti di dispositivi con codifica L (NEARFI 2000, NEARFI 200/300, NEARFI 2200)?
Utilizzare le varianti di dispositivo con codifica L per i nuovi progetti. I dispositivi con codifica L consentono di raddoppiare la portata della trasmissione dati, di raddoppiare la potenza grazie al collegamento in parallelo e di svolgere altre fu... Vedi di più
Utilizzare le varianti di dispositivo con codifica L per i nuovi progetti. I dispositivi con codifica L consentono di raddoppiare la portata della trasmissione dati, di raddoppiare la potenza grazie al collegamento in parallelo e di svolgere altre funzioni. I dispositivi con codifica L sono incompatibili con i dispositivi con codifica A.
Vedi di menoI dispositivi soddisfano i requisiti di Cyber Security della Direttiva sulle apparecchiature radio (RED)?
I requisiti dell'Atto delegato 2022/30 della direttiva RED 2014/53/UE relativi all'articolo 3.3 d,e,f non sono applicabili al prodotto.
Articolo 3.3, d: i dispositivi non hanno accesso attivo alla comunicazione di rete. Non sono in grado di interr...
Vedi di più
I requisiti dell'Atto delegato 2022/30 della direttiva RED 2014/53/UE relativi all'articolo 3.3 d,e,f non sono applicabili al prodotto.
Articolo 3.3, d: i dispositivi non hanno accesso attivo alla comunicazione di rete. Non sono in grado di interrompere la comunicazione di rete o di abusare delle risorse. Pertanto, questo requisito non si applica ai dispositivi.
Articolo 3.3, e: non è applicabile ai dispositivi, in quanto non vengono trattati dati personali e la privacy degli utenti finali non è coinvolta
Articolo 3.3, f: non applicabile in quanto i dispositivi non sono utilizzati per transazioni finanziarie
