Overspanningsbeveiligingsmodules voor de voeding op DIN-rail

Overspanningsbeveiliging voor de voeding

Van de voeding tot aan het eindapparaat bieden wij u de passende overspanningsbeveiliging voor een beveiligingsconcept met meerdere niveaus. Afhankelijk van de installatielocatie en de vereisten worden overspanningsbeveiligingsmodules normatief onderverdeeld in verschillende typen: type 1, type 2 en type 3. Aan deze type-indeling liggen verschillende tests ten grondslag. Indien meer dan één test succesvol wordt doorstaan, gaat het om een combi-afleider.

Meer informatie

Uw voordelen

  • Te gebruiken in alle gangbare voedingssystemen door krachtige componenten
  • Maximale beschikbaarheid van de installatie door netvolgstroomvrije vonkbrugtechnologie
  • Volledige beveiliging over alle beveiligingsniveaus dankzij op elkaar afgestemde beveiligingsmodules
  • Ruimtebesparende en voordelige installatie dankzij de smalle bouwvorm
  • Eerder weten wat er aan de hand is – dankzij preventieve controle van de steekbare beveiligingsmodules
  • Overspanningsbeveiliging voor voedingen is onderdeel van het COMPLETE line-systeem

Nieuwe producten

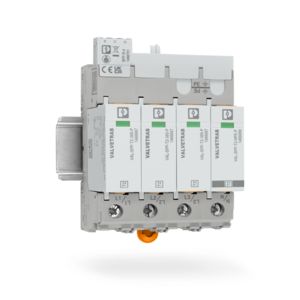

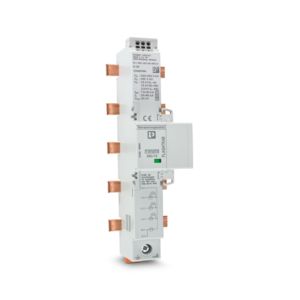

Overspanningsbeveiligingsmodule van type 2 met geïnstalleerde aftakklem VAL-SEC-AGK-25 op de klembehuizingen
Overspanningsbeveiligingsbox voor inbouw achteraf in thuisladers

Aftakklem VAL-SEC-AGK-25

Modulair toebehoren voor SEC type 2

Vereenvoudig de installatie van SEC type 2-overspanningsbeveiligingsmodulen met behulp van de VAL-SEC-AGK. Dankzij de modulaire aanvulling is een EMC-optimale doorgaande bekabeling eenvoudig mogelijk. De VAL-SEC-AGK biedt ideale voorwaarden voor toepassingen tot een belastingsstroom van 63 A.

Belangrijkste kenmerken

  • Klikbare aftakklem
  • Individueel aanpasbaar aan een willekeurig aantal polen
  • Maximale aderdoorsnede: 25 mm²
  • Maximale nominale spanning: 400 V
  • Maximale belastingsstroom: 63 A
  • Bouwbreedte: 12 mm

Uw voordelen

  • Maakt EMC-optimale doorgaande bekabeling van de overspanningsbeveiligingsmodule mogelijk door modulaire aanvullingen
  • Vereenvoudigde installatie dankzij het mogelijke gebruik van adereindhulzen voor doorgaande bekabeling
  • Ideale aanvulling op het SEC-T2-productenprogramma dankzij het uniforme ontwerp en het individueel combineerbare aantal polen

Overspanningsbeveiligingsbox voor montage achteraf

Optimale bescherming voor thuisladers en elektrische voertuigen

Ondanks de aanwezige overspanningsbeveiliging in de hoofdverdeelkast is het beschermende effect vaak onvoldoende bij lange kabels naar de thuislader. CHARX protect retrofit kan eenvoudig achteraf in de carport worden ingebouwd en beschermt de laadpaal en de elektrische auto betrouwbaar tegen dure schade.

Belangrijkste kenmerken

  • Geschikt voor thuisladers met een laadvermogen van 11 tot 22 kW
  • IP65-behuizing met transparant deksel en kabelwartels
  • Steekbare overspanningsbeveiliging van type 2 met statusindicatie en potentiaalvrij meldcontact
  • Nominale spanning: 230/400 V AC
  • Nominale stroom: 32 A (bij 6 mm²)
  • Afmetingen (h x b x d): 130 mm x 180 mm x 111 mm

Uw voordelen

  • Vermijd dure schade aan de laadpaal en het voertuig
  • Flexibele keuze van de kabeldoorsnede dankzij het variabele afdichtingsbereik
  • Push-in-aansluittechniek zonder gereedschap bespaart tijd bij de installatie
  • Doorgaande bekabeling bespaart aanvullend installatiemateriaal
  • Weerbestendig, robuust en slagvast volgens slagvastheidsklasse IK08

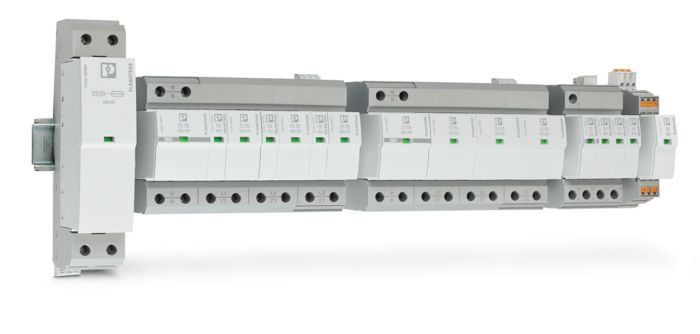

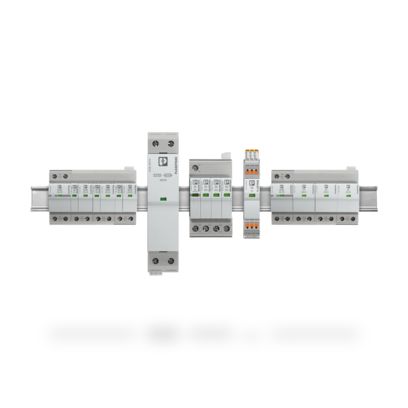

De Safe Energy Control-productfamilie

De Safe Energy Control-productfamilie

Het Safe Energy Control-productenprogramma

De SEC (Safe Energy Control) -productfamilie staat voor een buitengewone levensduur en de hoogste vermogenssterkte op het terrein van bliksem- en overspanningsbeveiliging. Dankzij de technologisch leidende vonkbruggen bieden wij u een onderbrekingsvrije bescherming van uw installatie. De direct coördinatie tussen vonkbrug en varistor bij de combi-afleiders special zorgt voor een maximale bescherming van uw gevoelige apparaten – zelfs bij dynamische overspanningen. Tegelijkertijd biedt de familie de eerste Type 3 overspanningsbeveiligingsmodule ter wereld met push-in-aansluittechniek voor een eenvoudige en snelle installatie. Het uniform compacte design evenals het gebruik zonder voorzekering rondt de SEC-familie af.

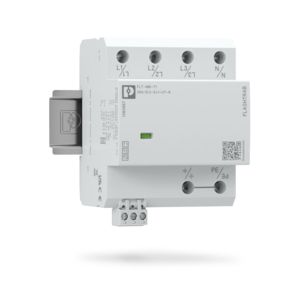

Typ 1+2 overspanningsbeveiligingsmodule – FLT-SEC-P-T1-3S-350

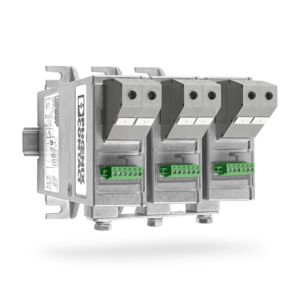

Combi-afleider type 1+2 – FLT-SEC-P-T1-3S-350

Combi-afleider type 1+2 FLASHTRAB FLT-SEC-PLUS

Elke bliksemafleider van type 1 voldoet aan de hoge eisen wat betreft zijn afleidvermogen. Tegelijkertijd is deze echter ook een overspanningsbeveiligingsmodule (SPD) van type 2. Het vermelden van testklasse II voor een bliksemstroombeveiligingsmodule van type 1 is redundante informatie en vormt geen extra kwalificatie. Dergelijke beveiligingsmodulen worden daarom combi-afleiders (overspanningsbeveiligingsmodulen type 1+2) genoemd. Een combi-afleider is dus een beveiligingsmodule die aan beide testklassen voldoet.

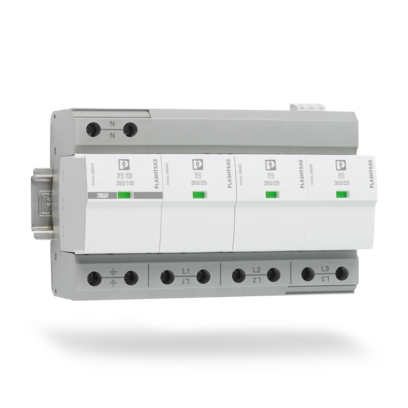

Overspanningsbeveiligingsmodule combi-afleider type 1+2 special – FLT-SEC-T1+T2-3S-350

Combi-afleider type 1+2 special – FLT-SEC-T1+T2-3S-350

Combi-afleider type 1+2 special FLASHTRAB FLT-SEC-T1+T2

De combi-afleider type 1+2 special verschilt fundamenteel van de combi-afleider type 1+2. Want de combi-afleider type 1+2 special omvat twee zelfstandige beveiligingsmodulen die in een zeer kleine ruimte parallel zijn geschakeld. De spanningsschakelende vonkbrug (overspanningsbeveiligingsmodule type 1+2) werkt optimaal samen met een spanningsbegrenzende varistor (overspanningsbeveiligingsmodule type 2). Twee onafhankelijke beveiligingsmodulen in één compacte module zorgen zo voor een optimaal aanspreekgedrag, de best mogelijke bescherming van de installatie en een lange gebruikslevensduur van de componenten.

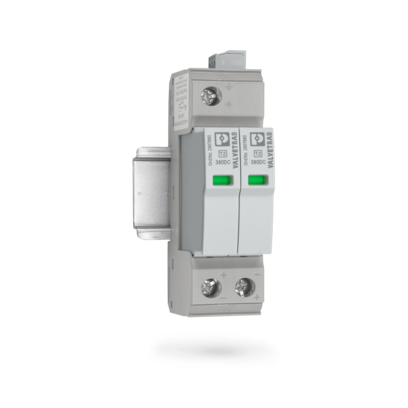

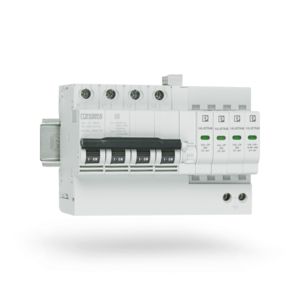

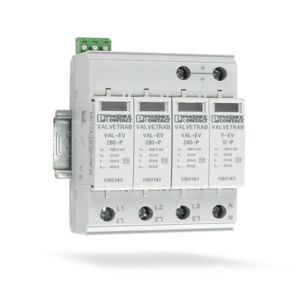

Overspanningsbeveiligingsmodule type 2 – VAL-SEC-T2-3S-350

Overspanningsbeveiligingsmodule type 2 – VAL-SEC-T2-3S-350

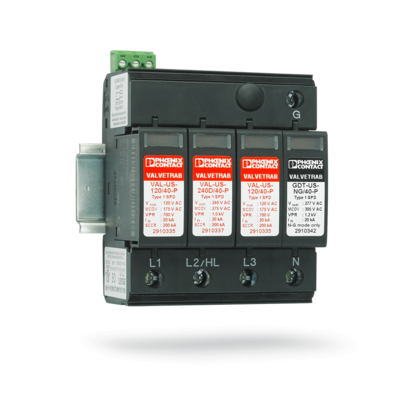

Overspanningsbeveiligingsmodulen type 2

Overspanningsbeveiligingsmodulen (SPD's) van type 2 zijn doorgaans gemonteerd in onderverdelingen of machineschakelkasten. Ze vormen het tweede beveiligingsniveau in een drietraps overspanningsbeveiligingsconcept. Overspanningsbeveiligingsmodulen van type 2 moeten overspanningen uit indirecte blikseminslagen of schakelhandelingen veilig kunnen afleiden. Overspanningen door schakelhandelingen zijn vaak zeer dynamisch en komen veel frequenter voor dan overspanningen door bliksem. Hier bewijst een technologie met een snel aanspreekgedrag, bijv. de varistortechnologie, zijn nut.

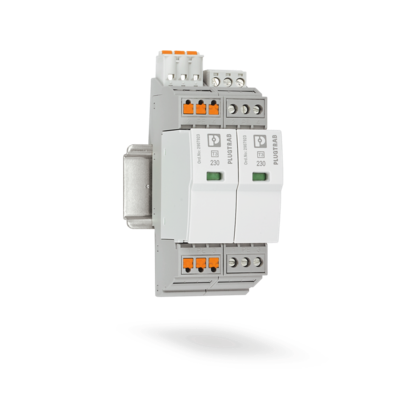

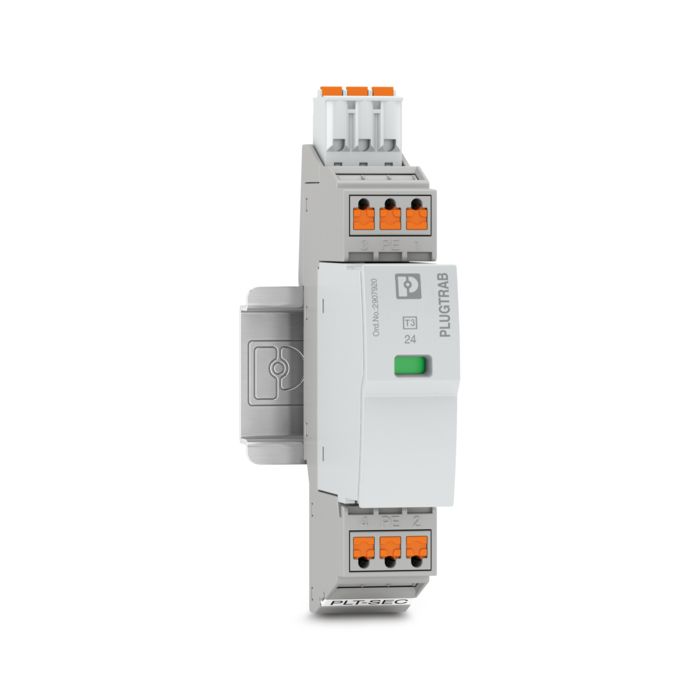

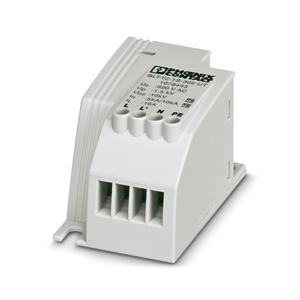

Apparaatbeveiliging type 3 – PLT-SEC-T3-230-FM-PT

Apparaatbeveiliging type 3 – PLT-SEC-T3-230-FM-PT

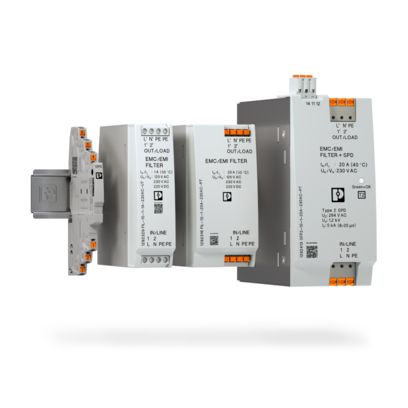

Apparaatbeveiliging type 3

Overspanningsbeveiligingsmodulen van type 3 zijn doorgaans direct vóór de te beveiligen eindapparaten gemonteerd. Daarom worden ze ook apparaatbeveiliging genoemd. Vanwege de verschillen in installatie-omgevingen zijn overspanningsbeveiligingsmodulen van type 3 in verschillende bouwvormen verkrijgbaar:

  • Apparaten voor DIN-railmontage
  • Apparaten voor montage in contactdozen
Landschap met gebouwen, energiecentrale, windpark, fotovoltaïsche installaties en infrastructuur

Overspanningsbeveiliging voor alle toepassingen

Met de juiste overspanningsbeveiliging verzekert u de beschikbaarheid van uw toepassing. Of het nu gaat om regeneratieve en dus schone energieopwekking of om de mobiliteit van de toekomst: een passende bescherming tegen overspanningen is absoluut noodzakelijk. Gekoppelde gebouwen, industriële installaties en de bijbehorende infrastructuur vormen de basis voor geautomatiseerd scheppen van waarde.

Om ervoor te zorgen dat uw installaties en investeringen beschikbaar en productief blijven, bieden wij u de juiste overspanningsbeveiligingsproducten voor vrijwel alle toepassingen en voedingsnetvormen.

Overspanningsbeveiliging voor fotovoltaïsche installaties
Overspanningsbeveiliging voor windturbines
Overspanningsbeveiliging voor de elektromobiliteit
Overspanningsbeveiliging voor de gebouweninstallatie
Overspanningsbeveiliging voor verzamelrailsystemen
Overspanningsbeveiliging voor de kWh-meter
Overspanningsbeveiliging voor de machine- en installatiebouw
Overspanningsbeveiliging voor infrastructuur
Overspanningsbeveiliging Type 1, Type 2 en Type 3

Overspanningsbeveiliging Type 1, Type 2 en Type 3

De verschillen tussen overspanningsbeveiliging Type 1, Type 2 en Type 3

Combi-afleider resp. bliksemstroomafleiders Typ 1 worden vóór de kWh-meter ingezet. Deze dienen te voldoen aan de hoogste eisen, want ze moeten ook bescherming bieden tegen de effecten van directe blikseminslagen. In de specifieke installatie-omgeving van de hoofdverdeling is de eis voor de kortsluitvastheid vaak zeer hoog. Om aan deze aanspraken te voldoen, is een krachtige technologie nodig, zoals de vonkbrugtechnologie.

Combi-afleiders type 1+2 zijn bliksemstroombeveiligingsmodules die naast de bliksemstroomtest ook voldoen aan de vereiste tests van overspanningsbeveiligingsmodules type 2. De combi-afleider type 1+2 special heeft een bijzondere eigenschap. Hierbij worden krachtige vonkbruggen direct gecombineerd met overspanningsbeveiligingsmodules op varistorbasis.

Overspanningsbeveiligingsmodulen van Type 2 met geringer afleidvermogen zijn na de kWh-meter geïnstalleerd. Deze zijn doorgaans aangebracht in onderverdelingen of schakelkasten. Deze overspanningsbeveiligingsmodulen moeten door indirecte blikseminslagen of schakelhandelingen geïnduceerde overspanningen kunnen afleiden, echter geen directe bliksemstromen. Hier bewijst een afleidertechnologie met een snel aanspreekgedrag, zoals de varistortechnologie, zijn nut.

Overspanningsbeveiligingsmodulen van Type 3 met het kleinste afleidvermogen, ook wel apparaatbeveiliging genoemd, worden zo dicht mogelijk bij het eindapparaat geplaatst. Voor signaalleidingen zijn speciale overspanningsbeveiligingsmodulen noodzakelijk. Ook deze worden direct voor de te beveiligen eindapparaten aangebracht. Vanwege de verschillen in installatie-omgevingen zijn de apparaten in verschillende bouwvormen verkrijgbaar. Naast de gangbare montage op DIN-rails zijn er producten voor inbouw in contactdozen of voor directe montage op een printplaat van het eindapparaat.

Technologisch is de overspanningsbeveiliging van Type 3 meestal overeenkomstig Type 2 op varistorbasis opgebouwd. De eisen die aan het afleidvermogen worden gesteld, zijn echter lager dan bij Type 2. Overspanningsbeveiliging Type 2/3 wordt vooral toegepast voor kabels die vanaf buiten een gebouw worden ingevoerd.
