Connessione Push-X dei morsetti componibili in dettaglio

Connessione Push-X La tecnologia Push-X permette la connessione diretta dei conduttori flessibili e rigidi con o senza puntalino.

  • Elevata facilità d'uso grazie alla tecnologia a innesto diretto senza utensili né sforzi
  • Installazione rapida di tutti i tipi di conduttori con o senza puntalino
  • Identificazione chiara della connessione dei conduttori grazie al pulsante di azionamento a guida forzata e al clic acustico durante il cablaggio
  • Tempi di montaggio ridotti grazie a un vano di bloccaggio aperto di fabbrica
  • Sgancio rapido e semplice dei conduttori e precarico della molla di contatto grazie al pulsante di azionamento a guida forzata

La tecnologia Push-X spiegata in modo semplice

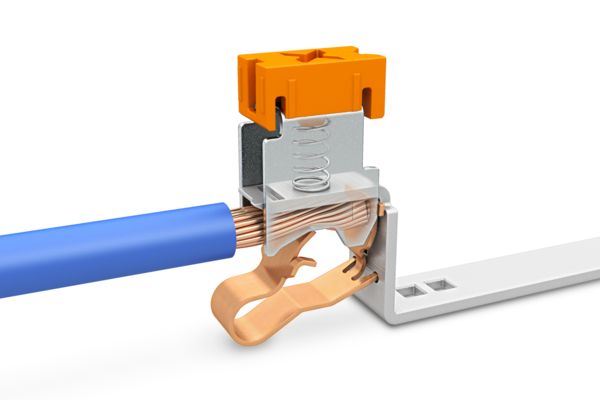

Rispetto alla tecnologia di connessione Push-in esistente, Push-X serve senza eccezioni tutti i tipi di conduttori nel cablaggio diretto, senza utensili e senza applicare pressoché alcuna forza. Il cuore di questa nuova tecnologia è una molla di contatto precaricata. Il principio permette la connessione di conduttori rigidi e flessibili con o senza puntalino. Anche i conduttori flessibili più piccoli innescano la connessione. Il conduttore viene collegato senza applicazione di forza, toccando leggermente la superficie di sgancio all'estremità del vano morsetti. Toccandolo, il meccanismo interviene e il conduttore viene collegato in un lampo in modo sicuro. Come per la tecnologia Push-in, i conduttori collegati vengono sganciati azionando il pulsante di azionamento arancione. Contemporaneamente allo sgancio del conduttore, la molla di contatto viene precaricata per un nuovo processo di cablaggio.

Il funzionamento nel dettaglio

Stato alla consegna della connessione Push-X
Alla consegna, la molla di contatto è precaricata.
Inserimento di un conduttore flessibile nella connessione Push-X
Grazie al punto di collegamento aperto, il conduttore può essere inserito fino al fermo senza applicazione di forza.
Azionamento del fermo della connessione Push-X
Il conduttore viene utilizzato per premere il fermo verso il basso, in questo modo la molla di contatto si sgancia e il conduttore si blocca in un lampo.
Sgancio del conduttore bloccato della connessione Push-X con l'ausilio di un cacciavite
Con l'aiuto di un cacciavite, il pulsante di azionamento viene premuto e il conduttore si sgancia.
Precarico della molla di contatto per la connessione Push-X
Non appena il pulsante di azionamento raggiunge il finecorsa, il fermo si inserisce. La molla di contatto è precaricata per un nuovo cablaggio.
Rimozione del conduttore bloccato della connessione Push-X
Ora il conduttore può essere estratto dal punto di collegamento senza applicare pressoché alcuna forza. Il vano morsetti si trova nuovamente nello stato alla consegna.
Delle persone formano una "X" con le braccia per la connessione Push-X

Tecnologia Push-X

Maggiori informazioni su Push-X

Vuoi maggiori informazioni sui prodotti con tecnologia Push-X? Fai clic sul seguente link per ottenere ulteriori informazioni, panoramiche sui prodotti e campioni gratuiti. Fai clic sul link sottostante e immergiti nel nuovo mondo della tecnologia Push-X.

La nostra gamma prodotti con tecnologia Push-X

Morsetti componibili XT

I morsetti componibili XT con tecnologia Push-X permettono la facile connessione dei conduttori rigidi e flessibili con o senza puntalino. Anche i conduttori più piccoli e flessibili possono essere bloccati rapidamente e facilmente grazie al vano contatti precaricato. Inserire i conduttori fino all'estremità del vano. Premendo il fermo all'estremità del vano, la molla di contatto viene rilasciata e si sgancia in un lampo. I morsetti componibili XT sono disponibili nella sezione nominale di 2,5 mm².

Connettori per circuiti stampati della serie XPC

I connettori della serie XPC consentono una connessione rapida e sicura dei conduttori. Grazie all'innovativa tecnologia Push-X, i conduttori rigidi e flessibili, con o senza puntalino, vengono collegati direttamente, senza applicazione di forza e senza utensili. Il conduttore spellato viene inserito direttamente nel punto di collegamento aperto e la connessione sicura viene confermata all'utente con un segnale acustico. L'innovativa tecnologia Push-X offre inoltre un'altissima affidabilità e un'elevata facilità d'uso, in quanto alla consegna il vano morsetti è aperto. Grazie a rigorose procedure di test, è stato inoltre garantito che i connettori rimangano pronti all'uso per il collegamento diretto, anche in caso di urti violenti.

L'XPC 1,5 è seguito dalle varianti di connettori per conduttori di 2,5 mm² e 4 mm².

La nostra gamma prodotti con connessione Push-X laterale

Morsetti componibili XTV

La tecnologia Push-X laterale è solo una modifica della connessione frontale. Le tecnologie funzionano come nella connessione frontale. Il motivo principale di questo adattamento è la riduzione dei raggi di curvatura durante il cablaggio, poiché i morsetti componibili XTV vengono utilizzati principalmente per conduttori più grandi a partire da 4 a 25 mm². I morsetti componibili XTV, insieme ai morsetti componibili PTV e PTPOWER, consentono il cablaggio di tutte le sezioni con connessione a molla laterale.
