PLC-BSC-120UC/21-21/SO46 - Prese relè

2980416

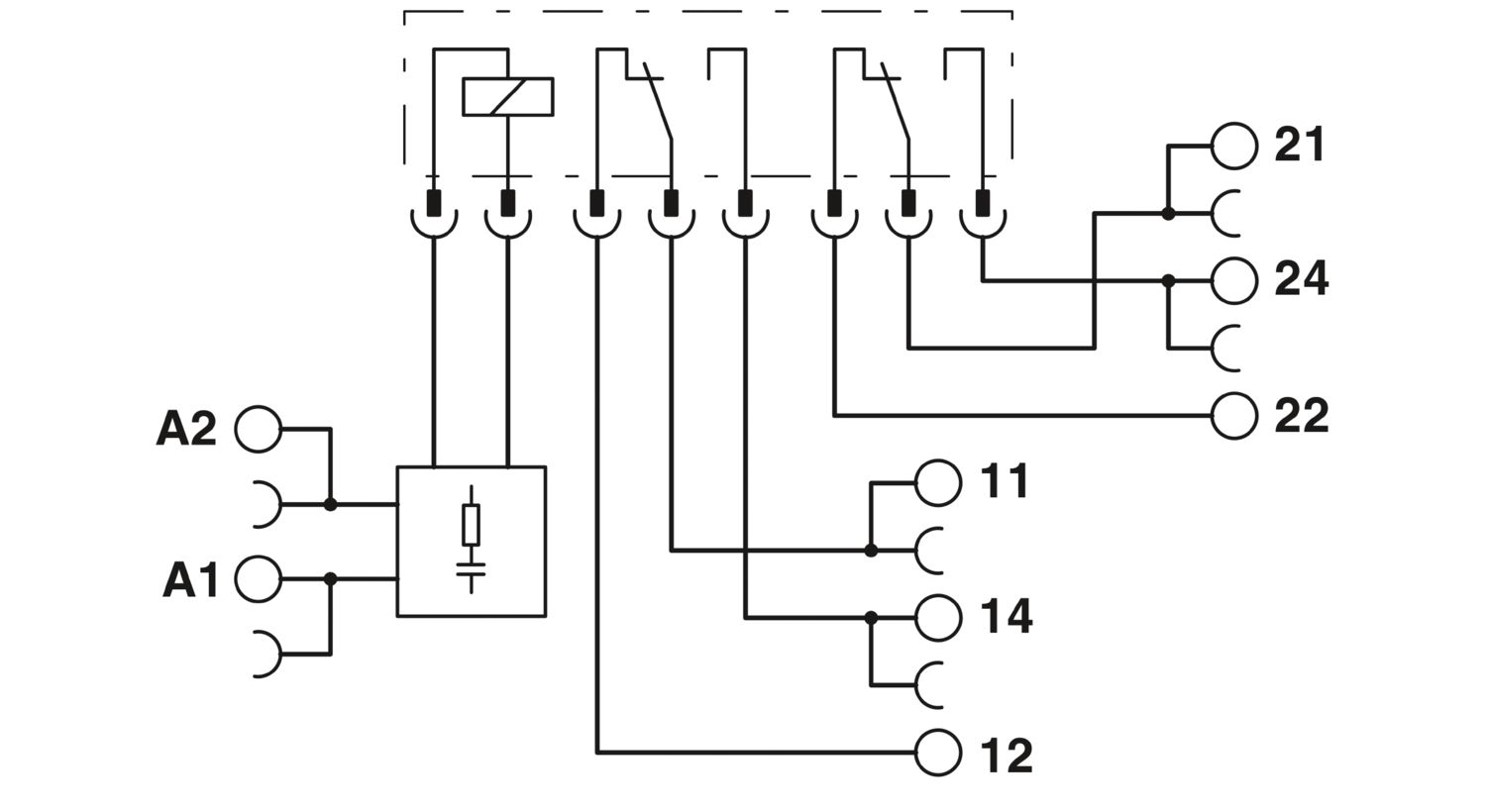

Morsetto base PLC da 14 mm contro correnti e/o tensioni di disturbo sul lato di comando con connessione a vite, senza equipaggiamento relè o relè a stato solido, per il montaggio su guida DIN NS 35/7,5, con filtro RC integrato, 2 contatti deviatori, tensione d'ingresso di 120 V AC

Per il suo funzionamento questo prodotto necessita di altri prodotti. Accessori necessari

Dettagli prodotto

Limitazione dell'uso
Nota EMC	EMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download

Tipo di prodotto	Zoccolo relÞ
Famiglia di prodotti	PLC-INTERFACE
Applicazione	Filtro contro i disturbi
Funzionamento	100 % ED
Possibili equipaggiamenti	Relè in miniatura, REL-MR-110DC/21-21AU, REL-MR-110DC/21-21
Caratteristiche di isolamento
Grado di inquinamento	3

Circuito di protezione	Ponte raddrizzatore; Ponte raddrizzatore
	elemento RC

Tensione d'ingresso nominale U_N	120 V AC
	La tensione nominale del relè elettromeccanico a innesto o del relè a stato solido (vedere accessori necessari) differisce dalla tensione nominale d'ingresso della presa con precircuito integrato
Range d'ingresso rispetto a U_N	0,78 ... 1,4 (a 20 °C)
Corrente d'ingresso tipica con U_N	9 mA
Tempo di eccitazione tipica	7 ms
Tempo di diseccitazione tipico	10 ms
Tensione d'ingresso nominale U_N	120 V AC
	La tensione nominale del relè elettromeccanico a innesto o del relè a stato solido (vedere accessori necessari) differisce dalla tensione nominale d'ingresso della presa con precircuito integrato
Equipaggiamento relè
Tensione d'ingresso nominale U_N	120 V AC
Range d'ingresso rispetto a U_N	0,78 ... 1,4
Corrente d'ingresso tipica con U_N	8,5 mA (50 Hz)
	9,5 mA (60 Hz)
Tempo di eccitazione tipica	8 ms
Tempo di diseccitazione tipico	15 ms
Tensione di diseccitazione tipica	45 V AC
Indicazione tensione di esercizio	LED giallo
Circuito di protezione	Ponte raddrizzatore; Ponte raddrizzatore
	Filtro; Filtro
Equipaggiamento optoaccoppiatore
Indicazione tensione di esercizio	LED giallo
Circuito di protezione	Ponte raddrizzatore; Ponte raddrizzatore
	Filtro; Filtro

Possibili equipaggiamenti	Relè in miniatura, REL-MR-110DC/21-21AU, REL-MR-110DC/21-21

Collegamento	Connessione a vite
Lunghezza del tratto da spelare	8 mm
Filettatura	M3
Sezione conduttore rigida	0,14 mm² ... 2,5 mm²
Sezione conduttore flessibile	0,14 mm² ... 2,5 mm²
	0,2 mm² ... 2,5 mm² (Capocorda singolo)
	2x 0,5 mm² ... 1,5 mm² (Capocorda montato TWIN)
Sezione conduttore AWG	26 ... 14
Coppia di serraggio	0,6 Nm ... 0,8 Nm

Segnalazione stato	LED

Larghezza	14 mm
Altezza	80 mm
Profondità	94 mm

Colore	grigio (RAL 7042)
Classe di combustibilità a norma UL 94	V0 (Custodia)

Condizioni ambientali
Temperatura ambiente (esercizio)	-40 °C ... 55 °C
Temperatura ambiente (stoccaggio/trasporto)	-40 °C ... 85 °C

CE
Certificato	Conformità CE
UKCA
Certificato	Conformità UKCA
Omologazione per settore navale
Certificato	TAE0000196
Test dei gas tossici
Siglatura	ISA-S71.04. G3 Harsh Group
	EN 60068-2-60
Dati cantieristica navale
Temperature	D
Humidity	A
Vibrazione	B/C
EMC	B
Enclosure	Required protection according to the Rules shall be provided upon installation on board

Compatibilità elettromagnetica	Conformità alla direttiva EMC
Direttiva sulla bassa tensione	Conformità alla direttiva NS

Tipo di montaggio	Montaggio su guida DIN
Nota per il montaggio	affiancabile senza distanza
Posizione d'installazione	a scelta

Dati commerciali

Codice articolo	2980416
Pezzi/conf.	10 Pezzi
Quantità di ordinazione minima	1 Pezzi
Codice vendita	DK623M
Codice prodotto	DK623M
Pagina del catalogo	Pagina 389 (C-5-2019)
GTIN	4017918921217
Peso per pezzo (confezione inclusa)	64,61 g
Peso per pezzo (confezione esclusa)	56,43 g
Numero tariffa doganale	85364190
Paese di origine	DE

Classifiche

Omologazioni

Environmental product compliance

Prodotti compatibili

Accessori necessari

Accessori

I vantaggi

Tensione di diseccitazione del relè elevata

Insensibile alle correnti di disturbo

EU RoHS
Soddisfa i requisiti della direttiva RoHS	Sì
con eccezione delle deroghe, se note	7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Una tabella per la dichiarazione China RoHS in base allarticolo è disponibile nellarea di download di ciascun articolo alla voce "Dichiarazione del produttore". Per tutti gli articoli con EFUP-E non viene allestita né richiesta alcuna tabella per la dichiarazione China RoHS.
EU REACH SVHC
Avviso di sostanza candidata REACH (n. CAS)	Hexahydromethylphthalic anhydride (n. CAS: Non pertinente)
Avviso di sostanza candidata REACH (n. CAS)		Lead (n. CAS: 7439-92-1)
SCIP	7bc9fb1e-275b-470d-9400-8f251c7cc5ae
