PLC-BPIT- 48DC/21
-
Prese relè
2900447

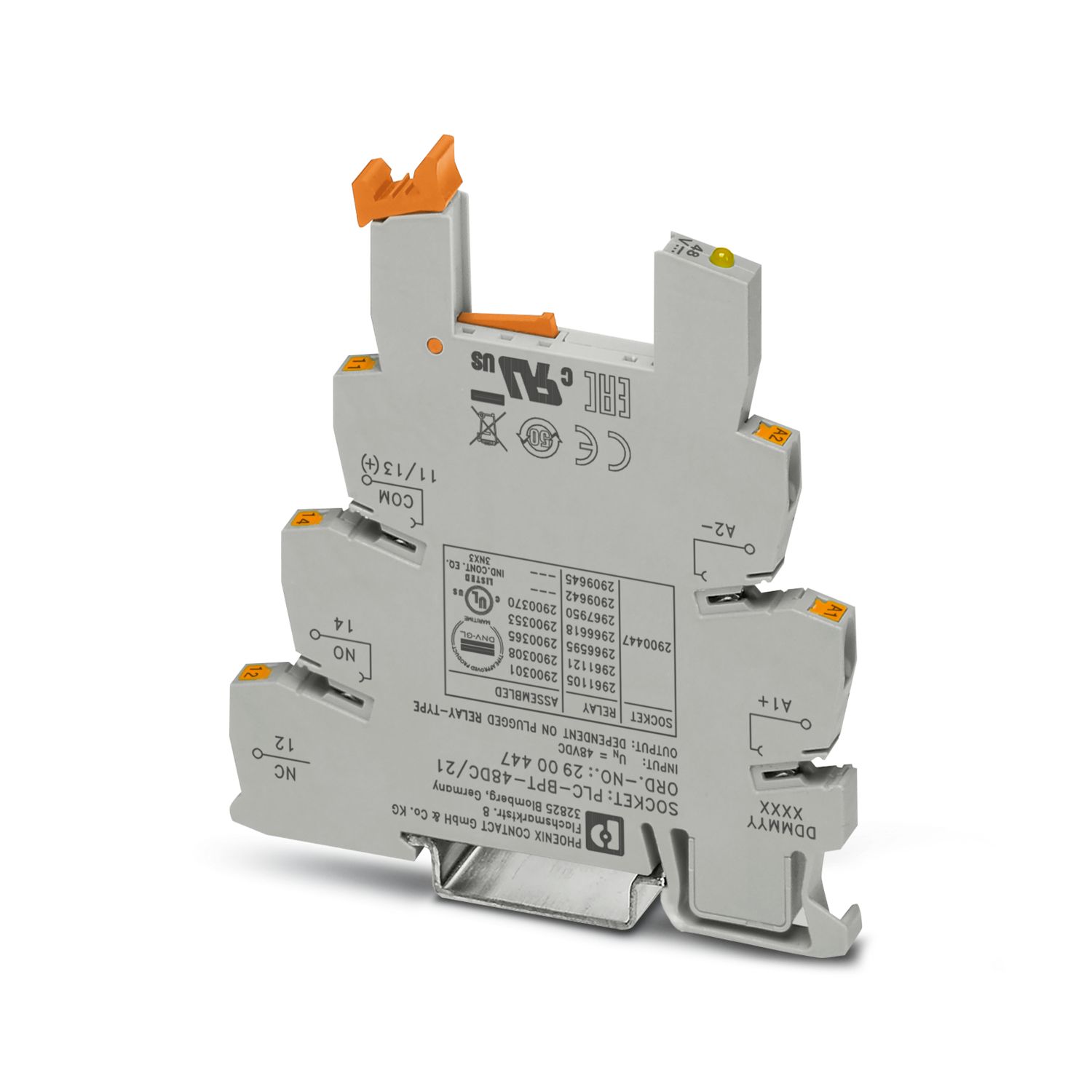

Morsetto base PLC da 6,2 mm con connessione Push-in, senza equipagg. relè o relè a stato solido, per il montaggio su guida di montaggio, NS 35/7,5, 1 contatti di scambio tens. di ingr.: 48 V DC
Per il suo funzionamento questo prodotto necessita di altri prodotti.
Accessori necessari
Dettagli prodotto
Nota per il funzionamento | In presenza di tensioni maggiori di 250 V (L1, L2, L3) fra morsetti identici di moduli affiancati occorre inserire la piastra isolante PLC-ATP. Il ponticellamento del potenziale avviene con FBST 8-PLC... o FBST 500... |
Limitazione dell'uso | |
Nota EMC | EMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download |
Tipo di prodotto | Zoccolo relÞ |
Famiglia di prodotti | PLC-INTERFACE |
Applicazione | Universale |
Il kit comprende | 2900301 PLC-RPT- 48DC/21 |
2900308 PLC-RPT- 48DC/21AU | |
2900353 PLC-OPT- 48DC/ 48DC/100 | |
2900365 PLC-OPT- 48DC/ 24DC/2 | |
2900370 PLC-OPT- 48DC/230AC/1 | |
Funzionamento | 100 % ED |
Circuito di protezione | Diodo di smorz., diodo contro inv. polarità |
Tensione d'ingresso nominale UN | 48 V DC |
Circuito di protezione | Diodo di smorzamento |
Tensione d'ingresso nominale UN | 48 V DC |
Collegamento | Connessione Push-in |
Lunghezza del tratto da spelare | 10 mm |
Sezione conduttore rigida | 0,14 mm² ... 2,5 mm² |
Sezione conduttore flessibile | 0,14 mm² ... 2,5 mm² |
0,2 mm² ... 2,5 mm² (Capocorda singolo) | |
2x 0,5 mm² ... 1 mm² (Capocorda montato TWIN) | |
Sezione conduttore AWG | 26 ... 14 |
Segnalazione stato | LED |
Larghezza | 6,2 mm |
Altezza | 80 mm |
Profondità | 94 mm |
Colore | grigio (RAL 7042) |
Classe di combustibilità a norma UL 94 | V0 (Custodia) |
Condizioni ambientali | |
Temperatura ambiente (esercizio) | -40 °C ... 60 °C |
Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 85 °C |
CE | |
Certificato | Conformità CE |
UKCA | |
Certificato | Conformità UKCA |
Omologazione per settore navale | |
Certificato | TAE0000196 |
Test dei gas tossici | |
Siglatura | ISA-S71.04. G3 Harsh Group |
EN 60068-2-60 | |
Dati cantieristica navale | |
Temperature | D |
Humidity | A |
Vibrazione | B/C |
EMC | B |
Enclosure | Required protection according to the Rules shall be provided upon installation on board |
Compatibilità elettromagnetica | Conformità alla direttiva EMC |
Direttiva sulla bassa tensione | Conformità alla direttiva NS |
Tipo di montaggio | Montaggio su guida DIN |
Posizione d'installazione | a scelta |
Codice articolo | 2900447 |
Pezzi/conf. | 10 Pezzi |
Quantità di ordinazione minima | 10 Pezzi |
Codice vendita | DK6231 |
Codice prodotto | DK6231 |
GTIN | 4046356507615 |
Peso per pezzo (confezione inclusa) | 30,54 g |
Peso per pezzo (confezione esclusa) | 30 g |
Numero tariffa doganale | 85369010 |
Paese di origine | DE |
ETIM
ETIM 8.0 | EC001456 |
UNSPSC
UNSPSC 21.0 | 39122300 |
EU RoHS | |
Soddisfa i requisiti della direttiva RoHS | Sì |
con eccezione delle deroghe, se note | 7(a), 7(c)-I |
China RoHS | |
Environment friendly use period (EFUP) |
EFUP-50
Una tabella per la dichiarazione China RoHS in base allarticolo è disponibile nellarea di download di ciascun articolo alla voce "Dichiarazione del produttore". Per tutti gli articoli con EFUP-E non viene allestita né richiesta alcuna tabella per la dichiarazione China RoHS.
|
EU REACH SVHC | |
Avviso di sostanza candidata REACH (n. CAS) | Hexahydromethylphthalic anhydride (n. CAS: Non pertinente) |
Lead (n. CAS: 7439-92-1) | |
SCIP | 965d7c92-fe7b-4f59-957c-e6a1d4aaed5d |
Prodotti compatibili
Avvertenza: luso di alcuni degli accessori riportati in basso può limitare questo prodotto.
-
FBST 500-PLC RD - Ponticelli continui 2966786
-
FBST 500-PLC BU - Ponticelli continui 2966692
-
FBST 500-PLC GY - Ponticelli continui 2966838
-
FBST 6-PLC RD - Ponticello singolo 2966236
-
FBST 6-PLC BU - Ponticello singolo 2966812
-
FBST 6-PLC GY - Ponticello singolo 2966825
-
FBST 8-PLC GY - Ponticello singolo 2967688
-
PLC-FA-5X20 - Adattatore per fusibili 1186510
-
PLC-FA-I-5X20-12-24UC - Adattatore per fusibili 1186499
-
PLC-FA-I-5X20-120-230UC - Adattatore per fusibili 1186508
-
ZB 6:UNBEDRUCKT - Nastro Zack 1051003
-
ZB 6 CUS - Nastro Zack 0824992
-
ZB 6,LGS:L1-N,PE - Segnamorsetti 1051414
-
ZB 6,LGS:U-N - Segnamorsetti 1051430
-
UC-TM 6 - Segnamorsetti 0818085
-
UC-TM 6 CUS - Segnamorsetti 0824589
-
UCT-TM 6 - Segnamorsetti 0828736
-
UCT-TM 6 CUS - Segnamorsetti 0829602
-
NS 35/ 7,5 PERF 2000MM - Guida di supporto forata 0801733
-
NS 35/ 7,5 UNPERF 2000MM - Guida di supporto, non perforata 0801681
-
NS 35/ 7,5 WH PERF 2000MM - Guida di supporto forata 1204119
-
NS 35/ 7,5 WH UNPERF 2000MM-VPE 10 - Guida di supporto, non perforata 1204122
-
NS 35/ 7,5 AL UNPERF 2000MM - Guida di supporto, non perforata 0801704
-
NS 35/ 7,5 ZN PERF 2000MM - Guida di supporto forata 1206421
-
NS 35/ 7,5 ZN UNPERF 2000MM - Guida di supporto, non perforata 1206434
-
NS 35/ 7,5 CU UNPERF 2000MM-VPE 10 - Guida di supporto, non perforata 0801762
-
NS 35/ 7,5 CAP - Cappuccio 1206560
-
NS 35/15 PERF 2000MM - Guida di supporto forata 1201730
-
NS 35/15 UNPERF 2000MM - Guida di supporto, non perforata 1201714
-
NS 35/15 WH PERF 2000MM - Guida di supporto forata 0806602
-
NS 35/15 WH UNPERF 2000MM-VPE 10 - Guida di supporto, non perforata 1204135
-
NS 35/15 AL UNPERF 2000MM - Guida di supporto, non perforata 1201756
-
NS 35/15 ZN PERF 2000MM - Guida di supporto forata 1206599
-
NS 35/15 ZN UNPERF 2000MM - Guida di supporto, non perforata 1206586
-
NS 35/15 CU UNPERF 2000MM-VPE 10 - Guida di supporto, non perforata 1201895
-
NS 35/15 CAP - Cappuccio 1206573
-
NS 35/15-2,3 UNPERF 2000MM-VPE 10 - Guida di supporto, non perforata 1201798
-
PLC-ATP BK - Piastra di separazione 2966841
-
PLC-ESK GY - Morsetto di alimentazione 2966508
-
SZF 1-0,6X3,5 - Cacciavite 1204517
