REL-MR- 24DC/21AU
-
Relè singolo
2961121
Relè di potenza in miniatura a innesto, con contatto in oro multistrato, 1 contatti di scambio, tensione di ingresso 24 V DC
Per il suo funzionamento questo prodotto necessita di altri prodotti.
Accessori necessari
Dettagli prodotto

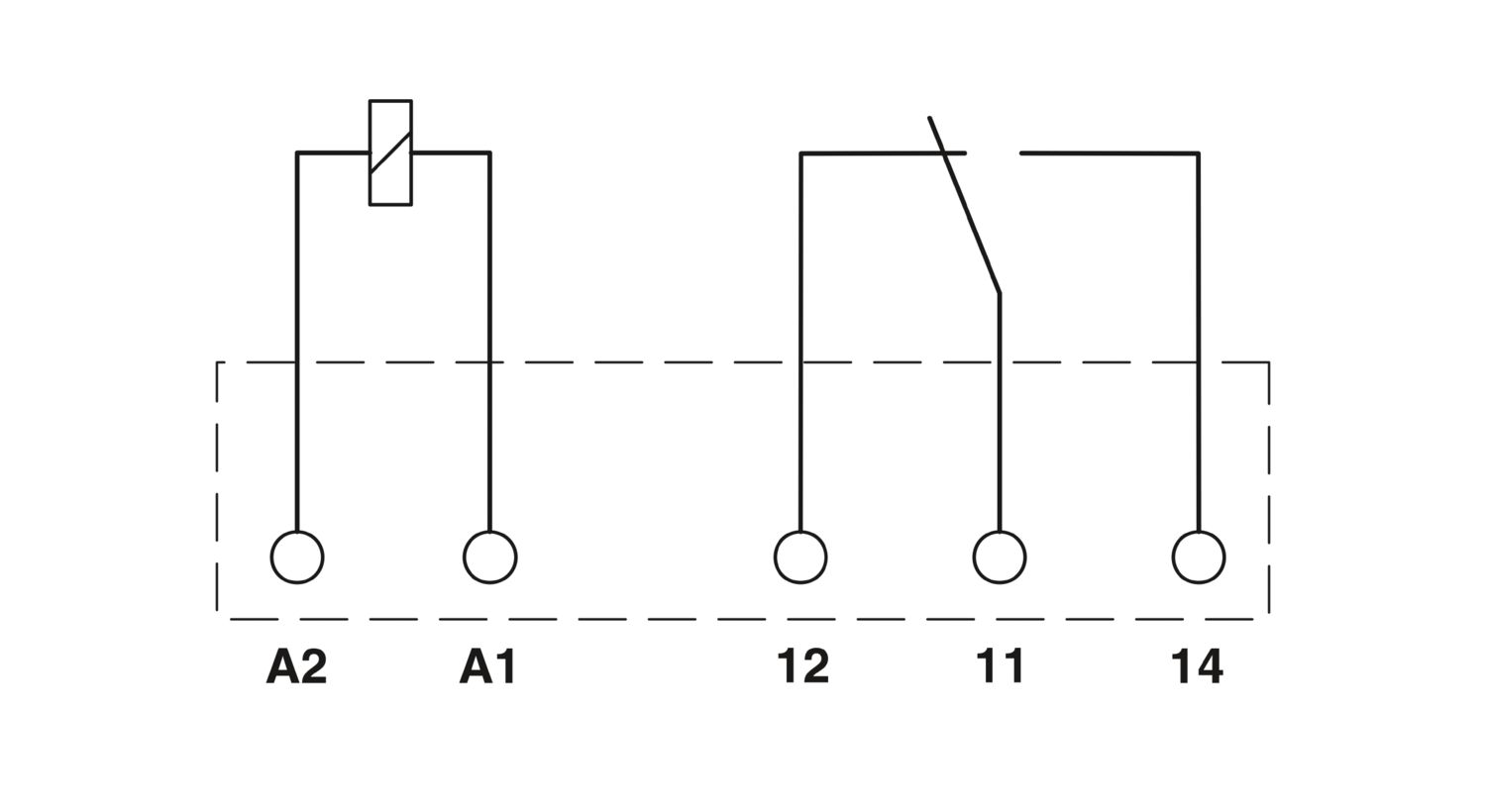

| Tipo di prodotto | Relè singolo |
| Funzionamento | 100 % ED |
| Vita meccanica | 2x 107 cicli di manovre |
| Caratteristiche di isolamento | |
| Categoria di sovratensione | III |
| Grado di inquinamento | 3 |
| Stato di manutenzione dei dati | |
| Data ultima gestione dei dati | 19.03.2025 |
| Potenza dissipata massima in condizioni nominali | 0,17 W |
| Tensione di prova (Avvolgimento/Contatto) | 4 kV AC (50 Hz, 1 min., avvolgimento/contatto) |
| Lato eccitazione | |
| Tensione d'ingresso nominale UN | 24 V DC |
| Range tensione d'ingresso | 14,4 V DC ... 66 V DC |
| Range d'ingresso rispetto a UN | vedi diagramma |
| Comportamento di commutazione del sistema di azionamento | monostabile |
| Azionamento (polarità) | bipolare |
| Corrente d'ingresso tipica con UN | 7 mA |
| Tempo di eccitazione tipica | 5 ms |
| Tempo di diseccitazione tipico | 2,5 ms |
| Resistenza bobina | 3390 Ω ±10 % (a 20 °C) |
| Commutazione | |
| Tipo di commutazione del contatto | 1 contatto di scambio |
| Tipo di contatto di commutazione | Contatto semplice |
| Materiale dei contatti | AgSnO, dorato |
| Max. tensione commutabile | 30 V AC |
| 36 V DC | |
| Min. tensione commutabile | 100 mV (a 10 mA) |
| Corrente di carico permanente | 50 mA |
| Max. corrente d'inserzione | 50 mA |
| Min. corrente | 1 mA (con 24 V) |
| Max. potenza commutabile (carico ohmico) | 1,2 W (con 24 V DC) |
| Commutazione: con rivestimento dorato danneggiato | |
| Nota | il seguente valore è valido in caso di rivestimento dorato danneggiato |
| Materiale dei contatti | AgSnO |
| Max. tensione commutabile | 250 V AC |
| Min. tensione commutabile | 5 V (a 100 mA) |
| Corrente di carico permanente | 6 A |
| Min. corrente | 10 mA (a 12 V) |
| Max. potenza commutabile (carico ohmico) | 140 W (con 24 V DC) |
| 20 W (con 48 V DC) | |
| 18 W (con 60 V DC) | |
| 23 W (con 110 V DC) | |
| 40 W (con 220 V DC) | |
| 1500 VA (con 250 V AC) | |
| Potere di rottura | 2 A (a 24 V, DC13) |
| 0,2 A (a 110 V, DC13) | |
| 0,1 A (a 220 V, DC13) | |
| 3 A (con 24 V, AC15) | |
| 3 A (con 120 V, AC15) | |
| 3 A (con 230 V, AC15) | |
| Collegamento | Connessione a innesto / a saldare |

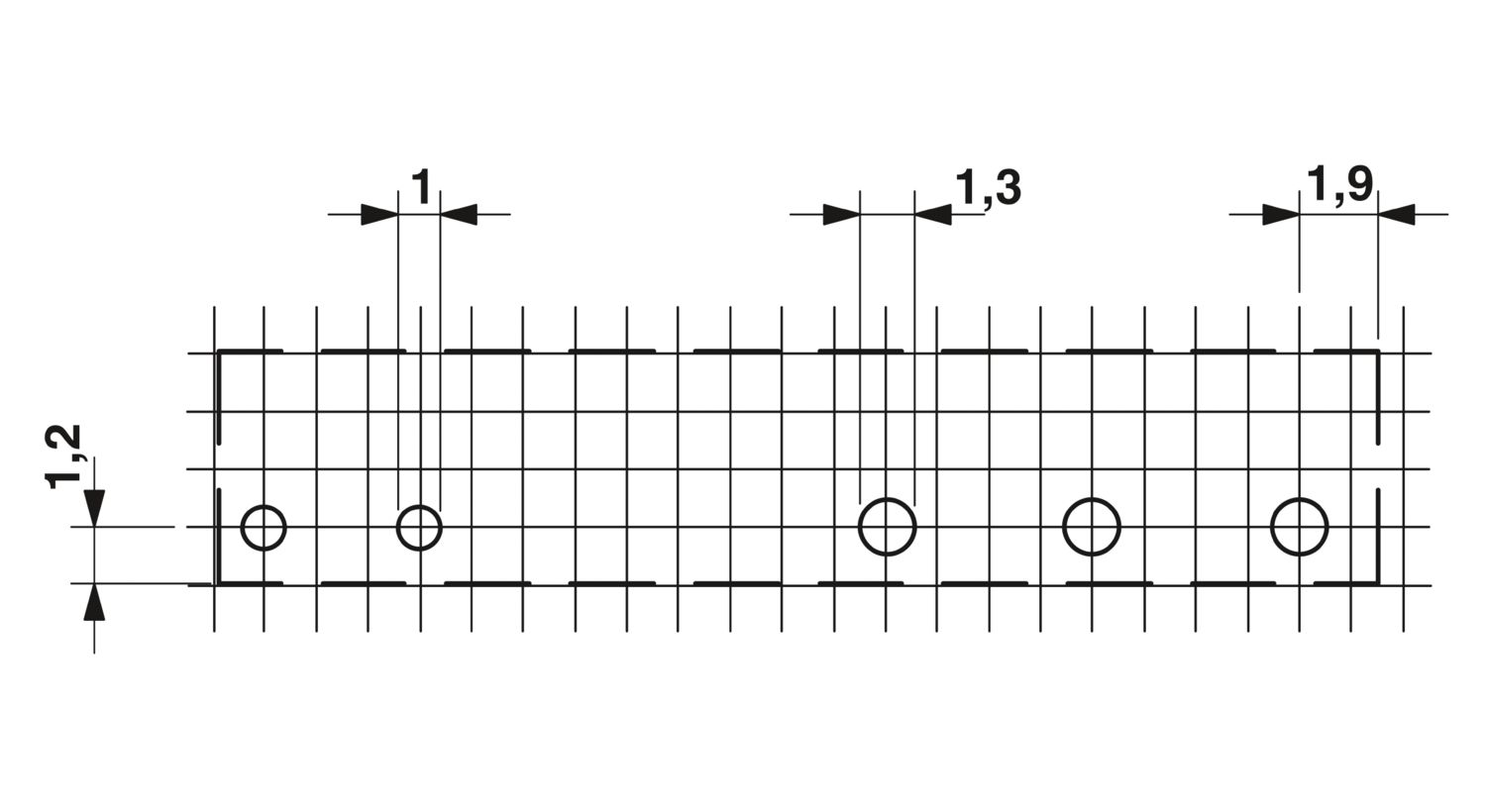

| Disegno quotato |
|
| Larghezza | 5 mm |
| Altezza | 28 mm |
| Profondità | 15 mm |
| Colore | bianco (RAL 9010) |
| Condizioni ambientali | |
| Grado di protezione | RT III |
| Temperatura ambiente (esercizio) | -40 °C ... 85 °C |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 85 °C |
| Test dei gas tossici | |
| Siglatura | ISA-S71.04. G3 Harsh Group |
| EN 60068-2-60 | |
| Norme/Disposizioni | IEC 60664 |
| EN 50178 | |
| EN 61810-1 |
| Nota per il montaggio | affiancabile senza distanza |
| Posizione d'installazione | a scelta |
I vantaggi
Sicura separazione tra lato contatti e lato bobina
Elevato grado di protezione, dipendente dal tipo fino a RT III (a prova di lavaggio)
Contatti di potenza fino a 6 A
