ECOR-1-BSC2-RT/2X21 - Prese relè

1027546

Base relè ECOR-1..., per relè di potenza in miniatura o minirelè di commutazione con 1 o 2 contatti di scambio, collegamento a bullone, per il montaggio su NS 35/7,5.

Per il suo funzionamento questo prodotto necessita di altri prodotti. Accessori necessari

Dettagli prodotto

Nota per il funzionamento	Non utilizzare per la separazione di circuiti SELV / PELV da altri circuiti, dal momento che non è garantita una separazione sicura.
Nota per il funzionamento	Le uscite non sono adatte per la commutazione di diversi conduttori di fase.
Nota per il funzionamento	La protezione da contatto dell'articolo (con tensioni >25 V AC/60 V DC) deve essere garantita dal costruttore dell'impianto. Si tratta di un apparecchio da incasso senza protezione contro il contatto diretto.
Nota per il funzionamento	Verso i moduli adiacenti in allestimento su guida viene mantenuto almeno un isolamento di base. Se l'applicazione ha requisiti di isolamento superiori (isolamento rinforzato), realizzare tali condizioni con misure idonee (ad es. piastre di separazione).

Tipo di prodotto	Zoccolo relÞ
Famiglia di prodotti	ESSENTIAL edition
Funzionamento	100 % ED
Caratteristiche di isolamento: Distanze in aria e superficiali fra i circuiti
Categoria di sovratensione	III
Grado di inquinamento	2

Tensione nominale U_N	≤ 230 V AC/DC
Corrente nominale I_N	10 A
Tensione di prova avvolgimento relè/contatto relè	2 kV_eff (50 Hz, 1 min.)
Distanze in aria e superficiali fra i circuiti
Tensione di isolamento nominale	250 V AC
Tensione impulsiva di dimensionamento	4 kV

Lato di ingresso
Collegamento	Bullone
Sezione conduttore rigida	0,2 mm² ... 2,5 mm²
Sezione conduttori rigidi (2 conduttori della stessa sezione)	0,2 mm² ... 2,5 mm²
Sezione conduttore flessibile	0,2 mm² ... 2,5 mm² (senza capocorda)
	0,2 mm² ... 1,5 mm² (con capocorda)
Sezione conduttori flessibili (2 conduttori della stessa sezione)	0,2 mm² ... 2,5 mm² (senza capocorda)
	0,2 mm² ... 1,5 mm² (con capocorda)
Sezione conduttore AWG	14
Coppia di serraggio	0,5 Nm ... 0,7 Nm
Lato di uscita
Collegamento	Bullone
Sezione conduttore rigida	0,2 mm² ... 2,5 mm²
Sezione conduttori rigidi (2 conduttori della stessa sezione)	0,2 mm² ... 2,5 mm²
Sezione conduttore flessibile	0,2 mm² ... 2,5 mm² (senza capocorda)
	0,2 mm² ... 1,5 mm² (con capocorda)
Sezione conduttori flessibili (2 conduttori della stessa sezione)	0,2 mm² ... 2,5 mm² (senza capocorda)
	0,2 mm² ... 1,5 mm² (con capocorda)
Sezione conduttore AWG	14
Coppia di serraggio	0,5 Nm ... 0,7 Nm

Larghezza	15,8 mm
Altezza	71,5 mm
Profondità Leva di fissaggio	58,1 mm (con leva di fissaggio)

Colore	grigio traffico B (RAL 7043)

Condizioni ambientali
Grado di protezione	IP20
Grado di protezione (Luogo di installazione)	≥ IP54 (Luogo di installazione)
Temperatura ambiente (esercizio)	-25 °C ... 55 °C
Temperatura ambiente (stoccaggio/trasporto)	-25 °C ... 85 °C
Posizione elevata	≤ 2000 m

Distanze in aria e superficiali fra i circuiti
Norme/Disposizioni	DIN EN 50178

Tipo di montaggio	Montaggio su guida DIN
Nota per il montaggio	affiancabile senza distanza
Posizione d'installazione	a scelta

Dati commerciali

Codice articolo	1027546
Pezzi/conf.	10 Pezzi
Quantità di ordinazione minima	10 Pezzi
Codice vendita	DKF312
Codice prodotto	DKF312
GTIN	4055626522210
Peso per pezzo (confezione inclusa)	35,297 g
Peso per pezzo (confezione esclusa)	32,425 g
Numero tariffa doganale	85366990
Paese di origine	CN

Classifiche

Omologazioni

Environmental product compliance

Prodotti compatibili

Accessori necessari

Accessori

EU RoHS
Soddisfa i requisiti della direttiva RoHS	Sì (Nessuna deroga)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Nessuna sostanza pericolosa al di sopra dei valori limite
EU REACH SVHC
Avviso di sostanza candidata REACH (n. CAS)	Nessuna sostanza con una percentuale di massa maggiore dello 0,1%

Alimentazione, ricarica e protezione

Automazione

Collegamento

Commutazione, misurazione e monitoraggio

Siglatura, montaggio e installazione

ECOR-1-BSC2-RT/2X21 - Prese relè

1027546

Dettagli prodotto

ECLASS

ETIM

UNSPSC

cUL Recognized

UL Recognized

EAC

cULus Recognized

Prodotti compatibili

Alimentazione, ricarica e protezione

Automazione

Collegamento

Commutazione, misurazione e monitoraggio

Siglatura, montaggio e installazione

ECOR-1-BSC2-RT/2X21 - Prese relè 1027546

Dettagli prodotto

ECLASS

ETIM

UNSPSC

Prodotti compatibili

REL-MR-BL- 12DC/21HC - Relè singolo 1109537

REL-MR-BL- 48DC/21HC - Relè singolo 1109538

REL-MR-BL-110DC/21HC - Relè singolo 1109539

REL-MR-BL- 24AC/21HC - Relè singolo 1109540

REL-MR-BL-115AC/21HC - Relè singolo 1109542

REL-MR-BL- 12DC/21-21 - Relè singolo 1109543

REL-MR-BL- 24DC/21-21 - Relè singolo 2906286

REL-MR-BL- 48DC/21-21 - Relè singolo 1109544

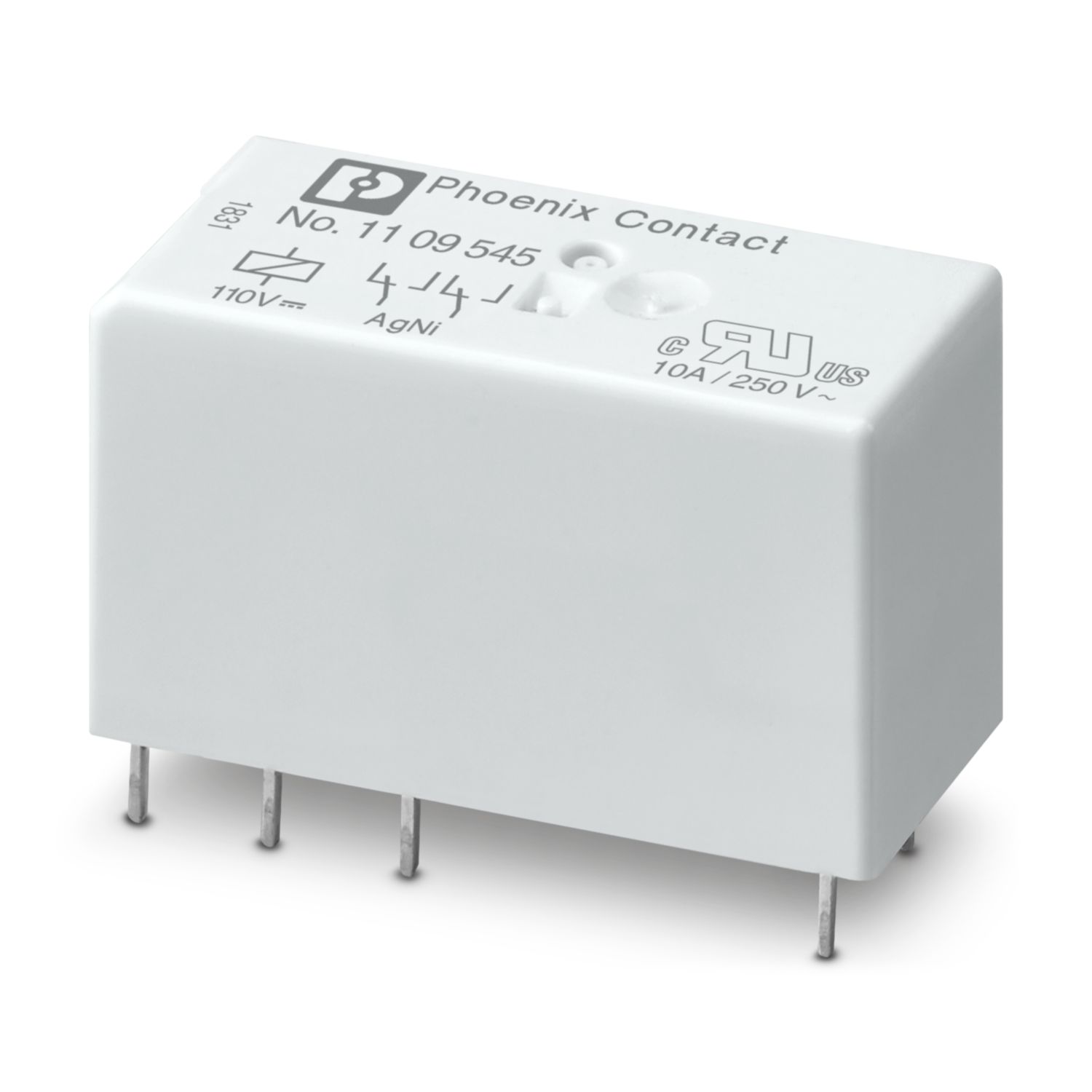

REL-MR-BL-110DC/21-21 - Relè singolo 1109545
