A-EXSH-M20-68L-N-S
-
Tappo a vite
1411104
Tappo a vite, materiale connessione a vite: Ottone, nichelato, applicazione: Ex, filettatura: M20 x 1,5, colore: argento
Dettagli prodotto
| Indicazione per la protezione Ex | Questo articolo può essere utilizzato insieme al dado autobloccante 1411242 A-INL-M20-N-S solo per il modo di protezione "Ex e". |
| Tipo di prodotto | Tappo a vite |
| Applicazione | Ex |
| Produttore | CMP |
| Denominazione produttore | 757 M20 Exd/Exe N.PLTD HEX HD STOP PLUG |
| Codice articolo produttore | 757DM25 |
| Uso in area a rischio di esplosione | sì |

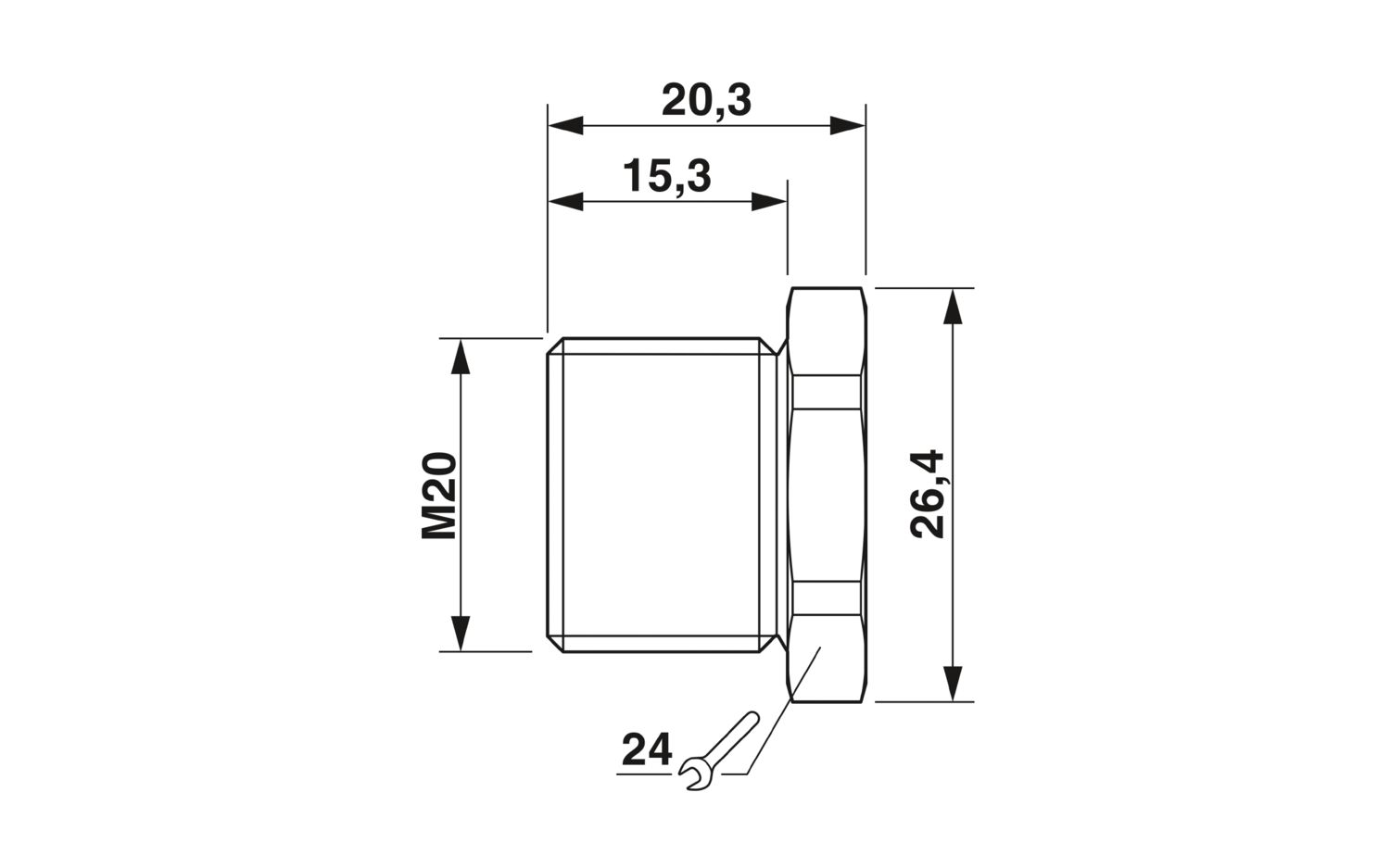

| Disegno quotato |
|
| Lunghezza | 20,3 mm |
| Lunghezza della filettatura | 15,3 mm |
| Diametro | 20 mm |
| Diametro filettatura | 20 mm |
| Apertura chiave dadi | 24 mm |
| Misura angolare esagonale | 26,4 mm |
| Tipo filettatura lato collegamenti | M20 x 1,5 |
| Passo della filettatura | 1,5 mm |
| Materiale superficie custodia | Ni |
| Materiale connessione a vite | Ottone, nichelato |
| Condizioni ambientali | |
| Grado di protezione | IP66 (con inserto della guarnizione piatta adatta A-SEW-...P-W) |
| IP68 (con inserto della guarnizione piatta adatta A-SEW-...P-W) | |
| Temperatura ambiente (esercizio) | -60 °C ... 130 °C |
| ATEX | Sira 01ATEX1284U |
| Sira 02ATEX1003X | |
| Ex II 2 GD Ex d IIC & Ex e II, Ex IM2 Ex d I, Ex e I | |
| IECEx | IECEx SIR 07.0056X |
| Ex d I / Ex e I / Ex d IIC / Ex e II, Ex tD A21 IP6X |
| EN Ex | |
| Norme/disposizioni | EN 60079-0, -1, -7 |
| IEC Ex | |
| Norme/disposizioni | IEC 60079-0, -1, -7 |
| EN Ex | |
| Norme/disposizioni | EN 61241-0, -1 |
| IEC Ex | |
| Norme/disposizioni | IEC 61241-0, -1 |
| Nota per il montaggio | Con l'impiego della guarnizione piatta A-SEW-20-P-W (art. 1411283) tenuta IP66 / IP68 |
