FL SWITCH 1924 - Industrial Ethernet Switch

2891057

Interfaccia Ethernet

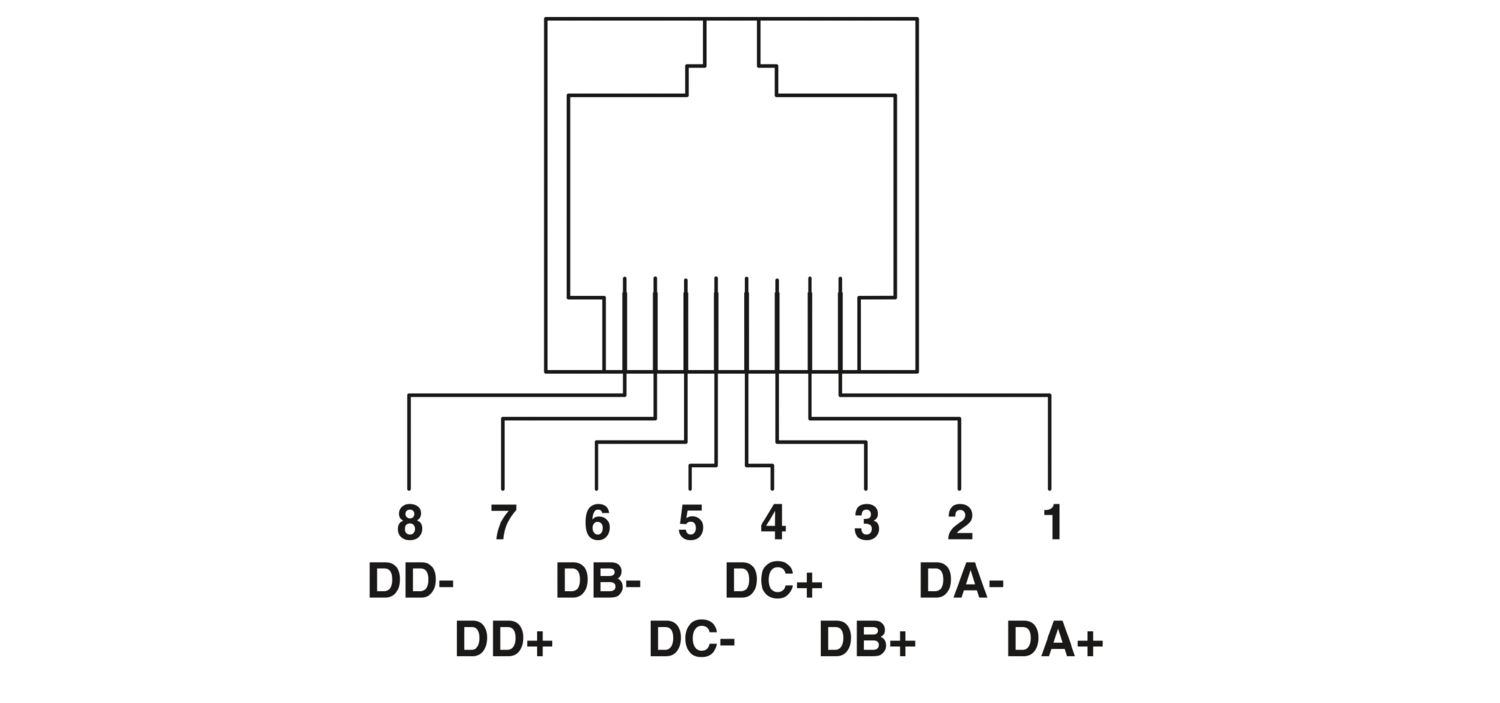

L’FL SWITCH 1924 dispone di 24 porte Ethernet in formato RJ45. Viene montato in un'unità da innesto da 19" (482 mm) a corrente alternata. La velocità di trasmissione dei dati è di 10 Mbps, 100 Mbps o 1000 Mbps. Lo switch supporta inoltre i jumbo frame.
Ogni porta dispone di funzione di autocrossing. Non è necessaria una distinzione fra le linee Ethernet 1:1 e quelle cross-over. Fanno parte del volume di consegna le staffe di montaggio e i cavi di alimentazione della corrente EEC (CEE 7/4) e America del Nord (NEMA 5-15). Le viti per il collegamento della staffa e dell’unità da innesto devono essere messe a disposizione dall’utente.

Caratteristiche di switching dell’FL SWITCH 1924
–Store-and-Forward:
Viene verificata la validità di tutti i telegrammi dati ricevuti dallo switch. I pacchetti dati non validi o errati (> 9216 byte o errore CRC) e i frammenti (< 64 byte) vengono scartati. I telegrammi dati validi vengono inoltrati dallo switch. Lo switch inoltra i dati sempre con la velocità di trasmissione utilizzata nel segmento di rete di destinazione.
–Funzionalità multiadress:
Attraverso un'analisi degli indirizzi source nei telegrammi dei dati, lo switch apprende in modo indipendente gli indirizzi dei terminali che sono collegati mediante una porta. Solo i pacchetti con indirizzi sconosciuti, un indirizzo source di questa porta o un indirizzo multicast/broadcast nel campo dell'indirizzo di destinazione vengono inoltrati attraverso la porta interessata. Lo switch può memorizzare nella tabella indirizzi fino a 8192 indirizzi MAC.
–Quality of Service (QoS): IEEE 802.1P/Q
Gli switch FL SWITCH 1924 sono in grado di leggere i pacchetti Ethernet ai quali è già stato assegnato mediante Managed Switch un livello di priorità. In caso di traffico dati elevato, i pacchetti con priorità 4 - 7 vengono trattati come elementi ad alta priorità e trattati prima dei pacchetti con priorità 0 - 3 (in rapporto 2:1). Una volta stabilita la priorità, i pacchetti vengono inoltrati senza alcuna modifica.
-Messa a terra
Le custodie in metallo dei connettori femmina RJ45 vengono collegate a terra. Per una massima immunità ai disturbi, utilizzare connettori RJ45 e cavi schermati.
