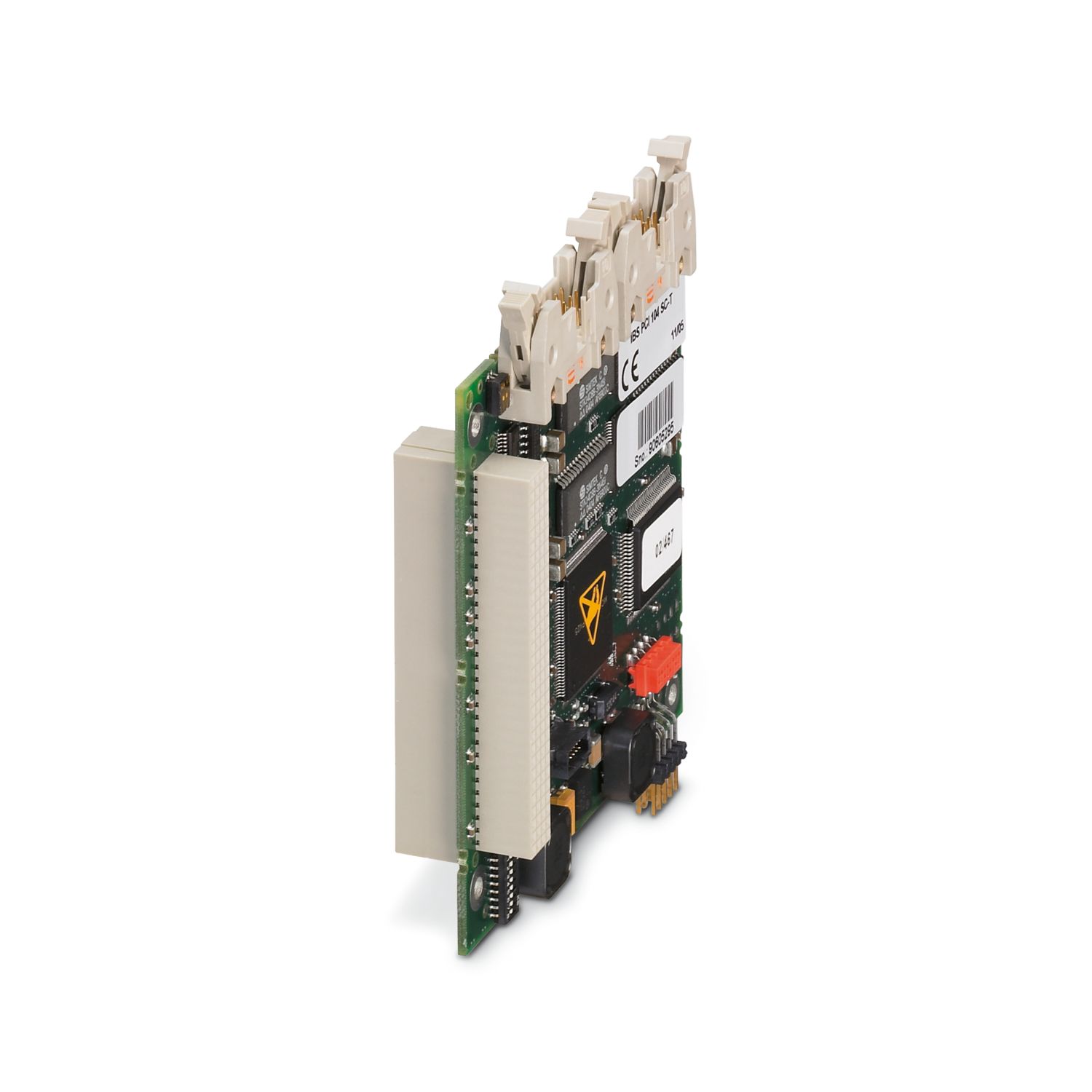

IBS PCI 104 SC-T - Scheda di interfaccia

2737494

Scheda d’interfaccia in formato PCI-104, collega una rete INTERBUS ad un sistema di controllo con interfaccia PCI-104, senza separazione del potenziale.

Download gratuito disponibile. Downloads

Tipo di prodotto	Scheda di interfaccia per PC
Formato	PCI-104

Sistema di controllo	PC IBM compatibili con slot PCI-104
Sistema operativo	Windows NT
	Windows 2000
	Windows XP
	Venturcom RTX 5.x
	Altri su richiesta
INTERBUS-Master
numero delle stazioni con canale parametri	max. 126
Diagnostica locale
Denominazione	MREADY
Funzione controllata	Stato di funzionamento INTERBUS
rappresentazione visiva	Indicazione di stato tramite LED
Funzionalità
Sistema di controllo	PC IBM compatibili con slot PCI-104
Requisiti di sistema
Tool di configurazione	CMD a partire dalla versione 4.62
Tool di diagnostica	DIAG+ versione 1.0x o superiore
Interfaccia applicativa	HFI
	OPC
	DDI
Driver	Windows NT
	Windows 2000
	Windows XP
	Venturcom RTX 5.x
	Altri su richiesta

Diagnostica locale	MREADY Stato di funzionamento INTERBUS Indicazione di stato tramite LED
Mezzo trasmissivo	Rame
Potenza dissipata massima in condizioni nominali	max. 3,5 W
Alimentazione
Tensione di alimentazione	5 V DC
Range tensione di alimentazione	± 5 % (ripple incluso)
Collegamento alimentazione	mediante bus PCI 104
Corrente assorbita tipica	0,7 A

Interrupt	1 IRQ, PnP
bus remoto INTERBUS
Sistema bus	RS-422
Numero di interfacce	1
Collegamento	Connettore maschio DIL a 10 poli
Velocità di trasmissione	500 kBit/s / 2 MBit/s (commutabile)
Parametrizzazione/Gestione/Diagnostica
Sistema bus	RS-232
Numero di interfacce	1
Collegamento	Connettore maschio DIL a 10 poli
Velocità di trasmissione	500 kBit/s / 2 MBit/s500 kBit/s 2 MBit/s (commutabile)
Sistema host
Collegamento	bus PCI 104, 32 bit, 33 MHz, 5 V

Larghezza	90 mm
Altezza	96 mm
Misure esterne
Larghezza / Altezza / Profondità	90 mm / 96 mm /

Condizioni ambientali
Grado di protezione	IP20 (È richiesta l'installazione in un dispositivo con IP20)
Temperatura ambiente (esercizio)	0 °C ... 55 °C (a norma EN 60204-1)
Temperatura ambiente (stoccaggio/trasporto)	-25 °C ... 75 °C (a norma EN 60204-1)
Umidità dell'aria consentita (esercizio)	75 % (nella media, talvolta 85%, nessuna condensa)
Urti	2g, criterio A a norma IEC 60068-2-6
Pressione aria (funzionamento)	860 hPa ... 1080 hPa (fino a 2000 m s.l.m.)
Pressione aria (trasporto e stoccaggio)	660 hPa ... 1080 hPa (fino a 3000 m s.l.m.)

Compatibilità elettromagnetica	Conformità alla direttiva EMC 2014/30/EU
Conformità alle direttive CEM	Verifica dell’immunità ai disturbi secondo EN 61000-6-2/IEC 61000-6-2 Scariche di elettricità statica (ESD) EN 61000-4-2/IEC 61000-4-2 Criterio B, carica elettrica dei contatti ±6 kV, carica d'aria ±8 kV
	Verifica dell’immunità ai disturbi secondo EN 61000-6-2/IEC 61000-6-2 Campi elettromagnetici EN 61000-4-3/IEC 61000-4-3 Criterio A, intensità di campo: 10 V/m
	Verifica dell’immunità ai disturbi secondo EN 61000-6-2/IEC 61000-6-2 Transitori veloci (burst) EN 61000-4-4/IEC 61000-4-4 Criterio B, linee dati/segnale: 2 kV
	Verifica dell’immunità ai disturbi secondo EN 61000-6-2/IEC 61000-6-2 Sovratensione transitoria (Surge) EN 61000-4-5/IEC 61000-4-5 Criterio B, linee dati/segnale: 1 kV
	Verifica dell’immunità ai disturbi secondo EN 61000-6-2/IEC 61000-6-2 Segnali di disturbo a frequenza indotta EN 61000-4-6/IEC 61000-4-6 Criterio A, tensione di prova 10 V
	Verifica dell'emissione di disturbi secondo EN 61000-6-4/IEC 61000-6-4 Classe A

Tipo di montaggio	nel sistema host

Codice articolo	2737494
Pezzi/conf.	1 Pezzi
Quantità di ordinazione minima	1 Pezzi
Codice vendita	DREABA
Codice prodotto	DREABA
Pagina del catalogo	Pagina 435 (C-8-2013)
GTIN	4046356042857
Peso per pezzo (confezione inclusa)	117,3 g
Peso per pezzo (confezione esclusa)	83,93 g
Numero tariffa doganale	85389091
Paese di origine	DE

Prodotti compatibili

Accessori

I vantaggi

Accesso ad applicazioni per linguaggi ad alto livello mediante HFI

Parametrizzazione e diagnostica con Diag+

Il canale parametri INTERBUS (PCP) viene supportato

Accesso a dati del sistema INTERBUS e del controllore mediante stazioni di visualizzazione

Driver compatibile con le funzioni

Installazione di più schede in un PC con monitoraggio di più linee INTERBUS

Collegamento diretto in sistemi di visualizzazione OPC mediante server OPC

Alimentazione di tensione esterna 24 V DC

EU RoHS
Soddisfa i requisiti della direttiva RoHS	Sì
con eccezione delle deroghe, se note	7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Una tabella per la dichiarazione China RoHS in base allarticolo è disponibile nellarea di download di ciascun articolo alla voce "Dichiarazione del produttore". Per tutti gli articoli con EFUP-E non viene allestita né richiesta alcuna tabella per la dichiarazione China RoHS.
EU REACH SVHC
Avviso di sostanza candidata REACH (n. CAS)	Lead (n. CAS: 7439-92-1)

Alimentazione, ricarica e protezione

Automazione

Collegamento

Commutazione, misurazione e monitoraggio

Siglatura, montaggio e installazione

IBS PCI 104 SC-T - Scheda di interfaccia

2737494

Dettagli prodotto

ETIM

UNSPSC

Prodotti compatibili

I vantaggi

Alimentazione, ricarica e protezione

Automazione

Collegamento

Commutazione, misurazione e monitoraggio

Siglatura, montaggio e installazione

IBS PCI 104 SC-T - Scheda di interfaccia 2737494

Dettagli prodotto

ETIM

UNSPSC

Prodotti compatibili

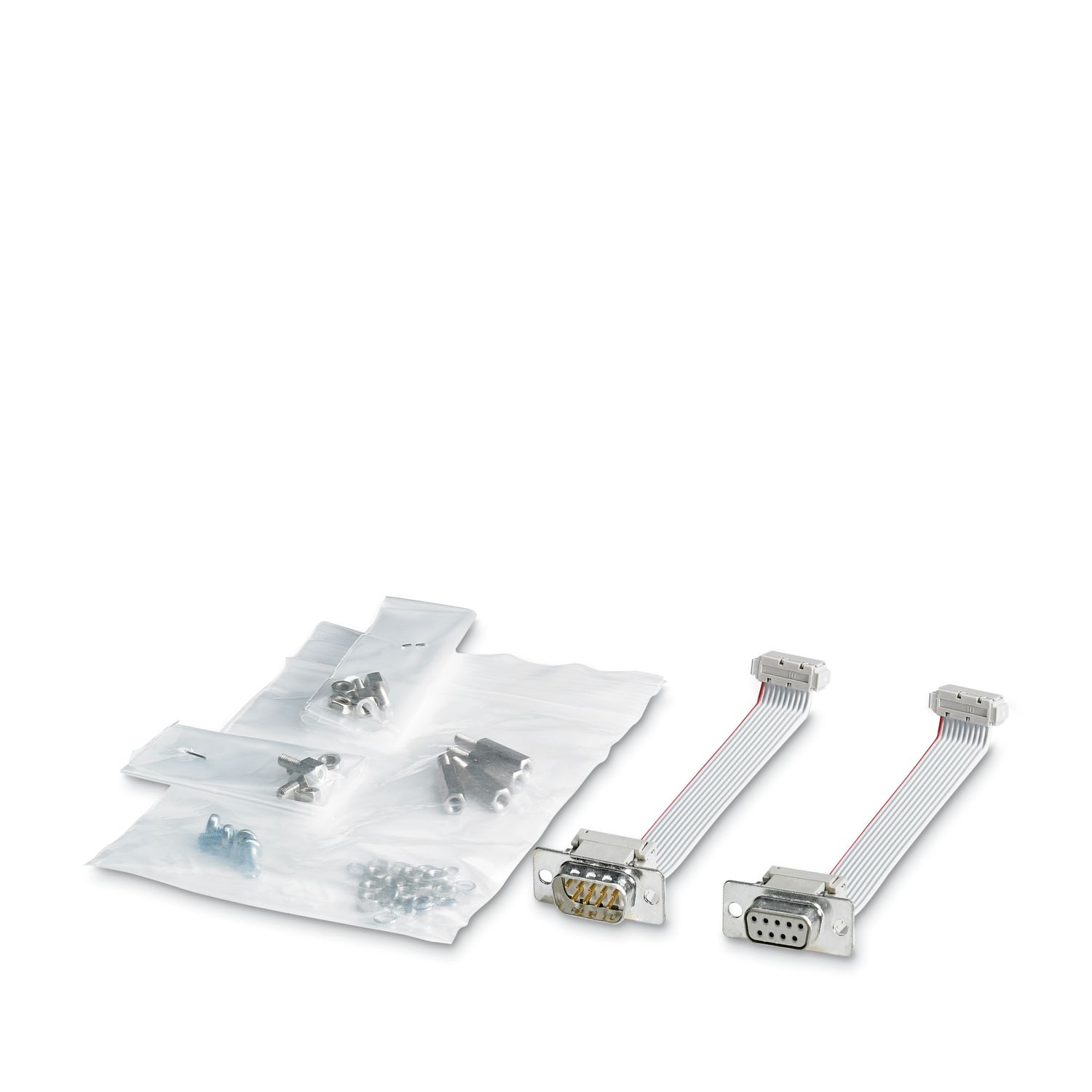

IBS PC 104 SC CAB - Set di cavi 2724436

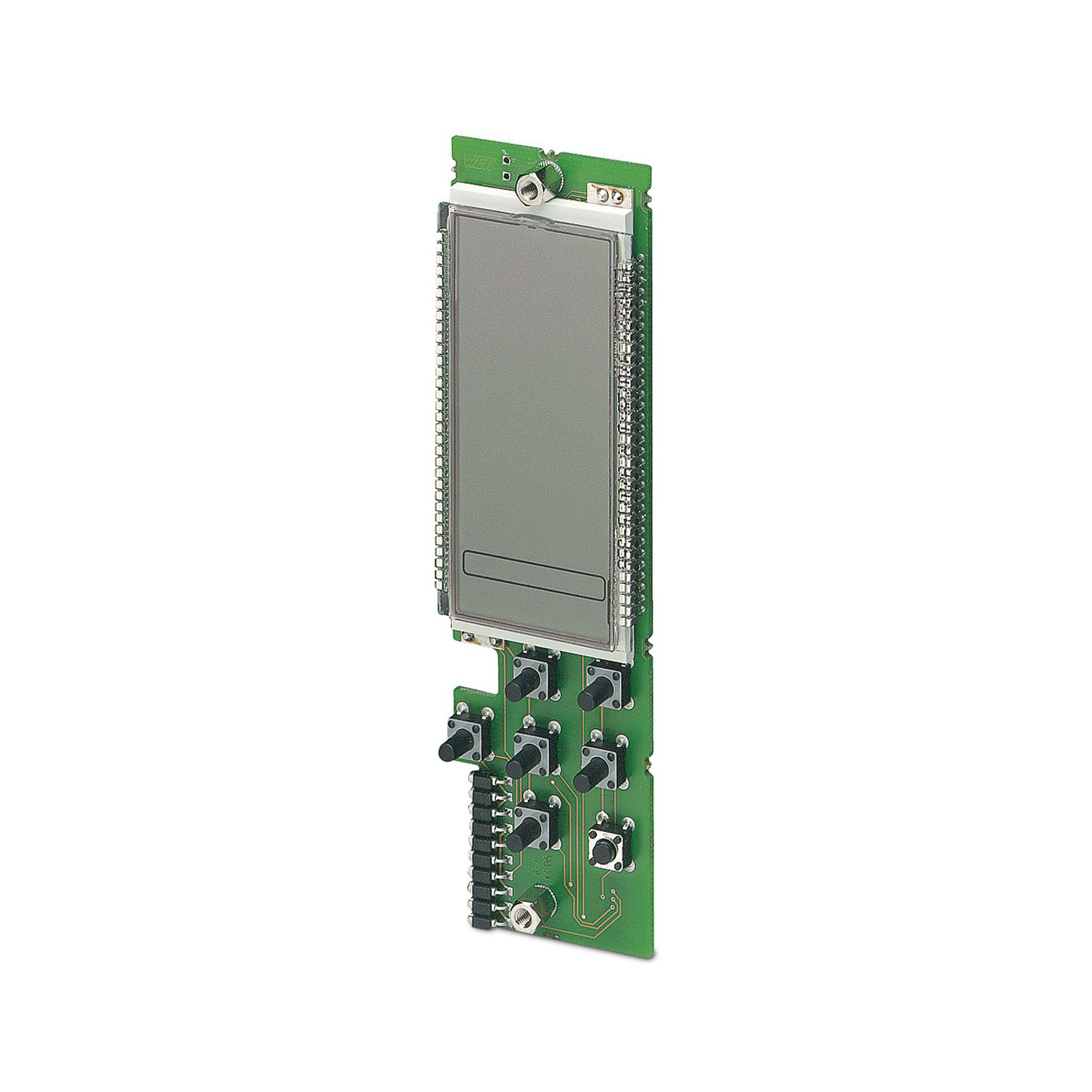

IBS USC/4 DIAG L - Display di diagnostica 2746388
