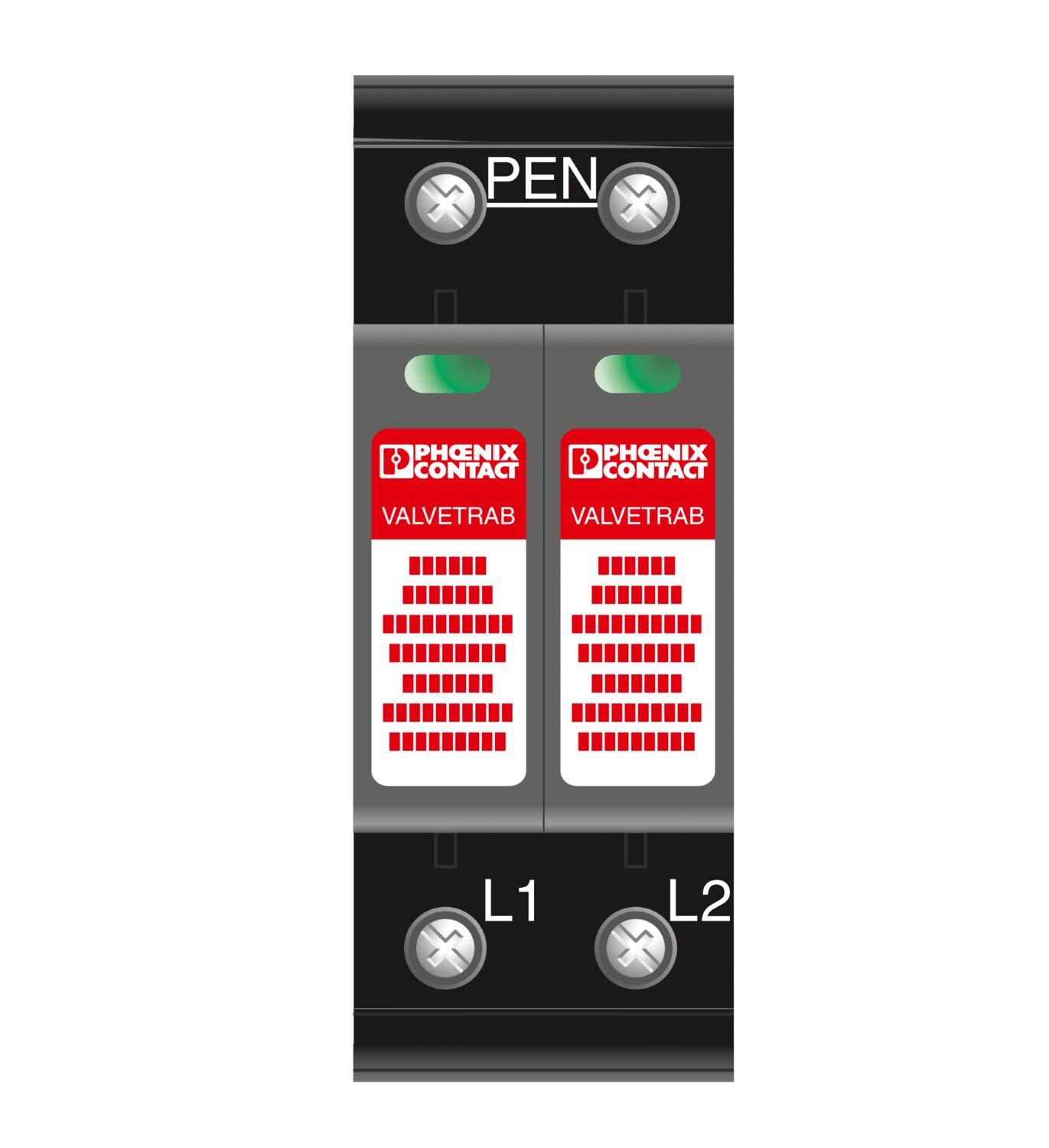

VAL-MS 230/2+0
-
Scaricatori di sovratensioni tipo 2
2800103

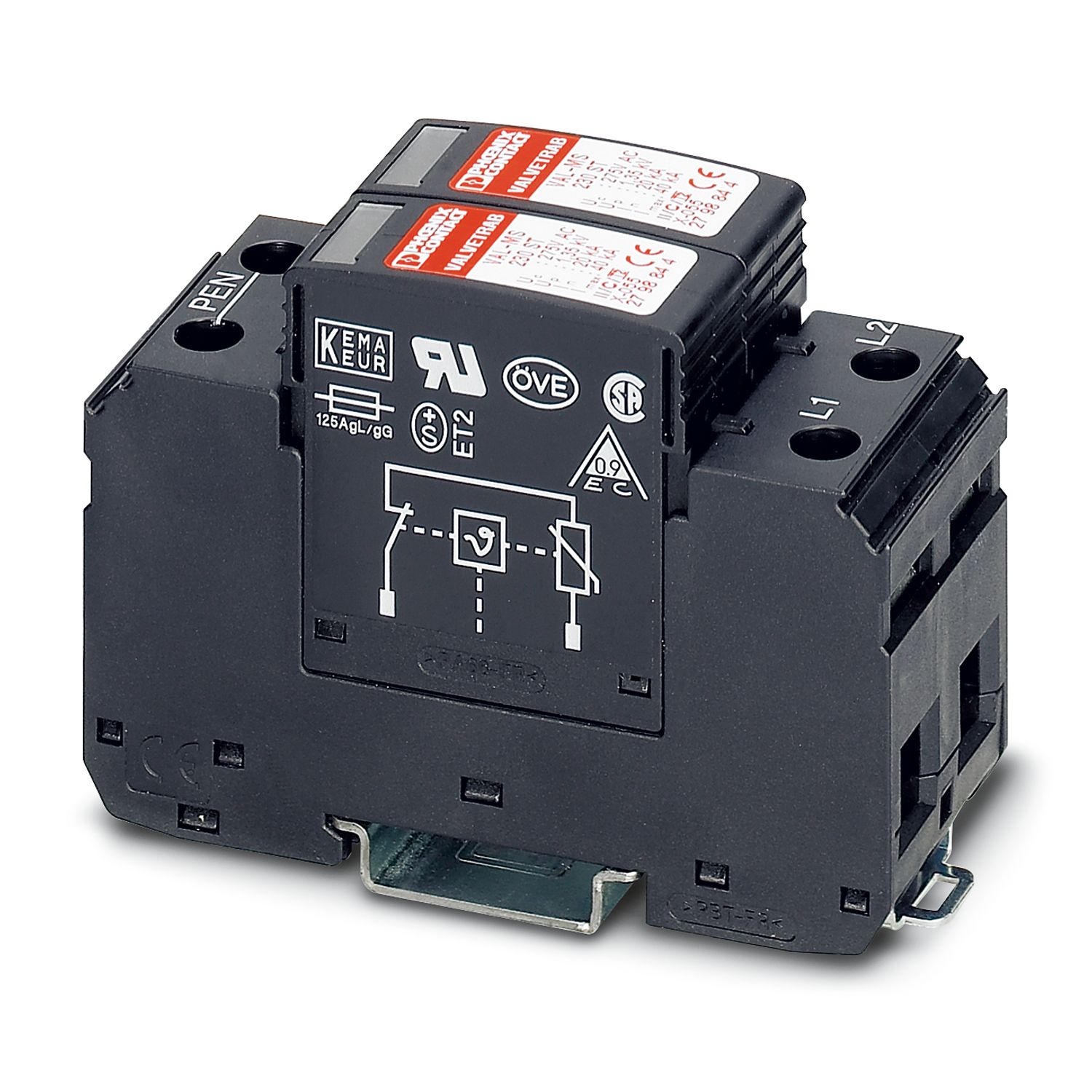

Scaricatore di sovratensioni a due poli montabile su guida per circuito 2+0, controllato termicamente/dinamicamente, segnalazione ottica di guasto.
Tensione di dimensionamento scaricatore: 275 V AC.
Dettagli prodotto
| Tipo di prodotto | Scaricatore di sovratensione |
| Famiglia di prodotti | VALVETRAB MS |
| Classe di prova IEC | II |
| T2 | |
| Tipo EN | T2 |
| Sistema di alimentazione di corrente IEC | TN-C |
| Tipo | Modulo guida bicomponente a innesto |
| Segnalazione protezione contro le sovratensioni guasta | ottico |
| Caratteristiche di isolamento | |
| Categoria di sovratensione | III |
| Grado di inquinamento | 2 |
| Frequenza nominale fN | 50 Hz (60 Hz) |
| Collegamento | Connessione a vite |
| Filettatura | M5 |
| Coppia di serraggio | 3 Nm (1,5 mm² ... 16 mm²) |
| 4,5 Nm (25 mm² ... 35 mm²) | |
| Lunghezza del tratto da spelare | 16 mm |
| Sezione conduttore flessibile | 1,5 mm² ... 25 mm² |
| Sezione conduttore rigida | 1,5 mm² ... 35 mm² |
| Sezione conduttore AWG | 15 ... 2 |
| Collegamento | Capocorda a forcella |
| Sezione conduttore flessibile | 1,5 mm² ... 16 mm² |
| Disegno quotato |
|
| Larghezza | 35,6 mm |
| Altezza | 89,8 mm |
| Profondità | 65,7 mm (Con guida DIN da 7,5 mm) |
| Unità modulare | 2 TE |
| Colore | nero (RAL 9005) |
| Classe di combustibilità a norma UL 94 | V-0 |
| Valore CTI del materiale | 600 |
| Materiale isolante | PA 6.6/PBT |
| Gruppo materiale | I |
| Materiale custodia | PA 6.6 |
| PBT |

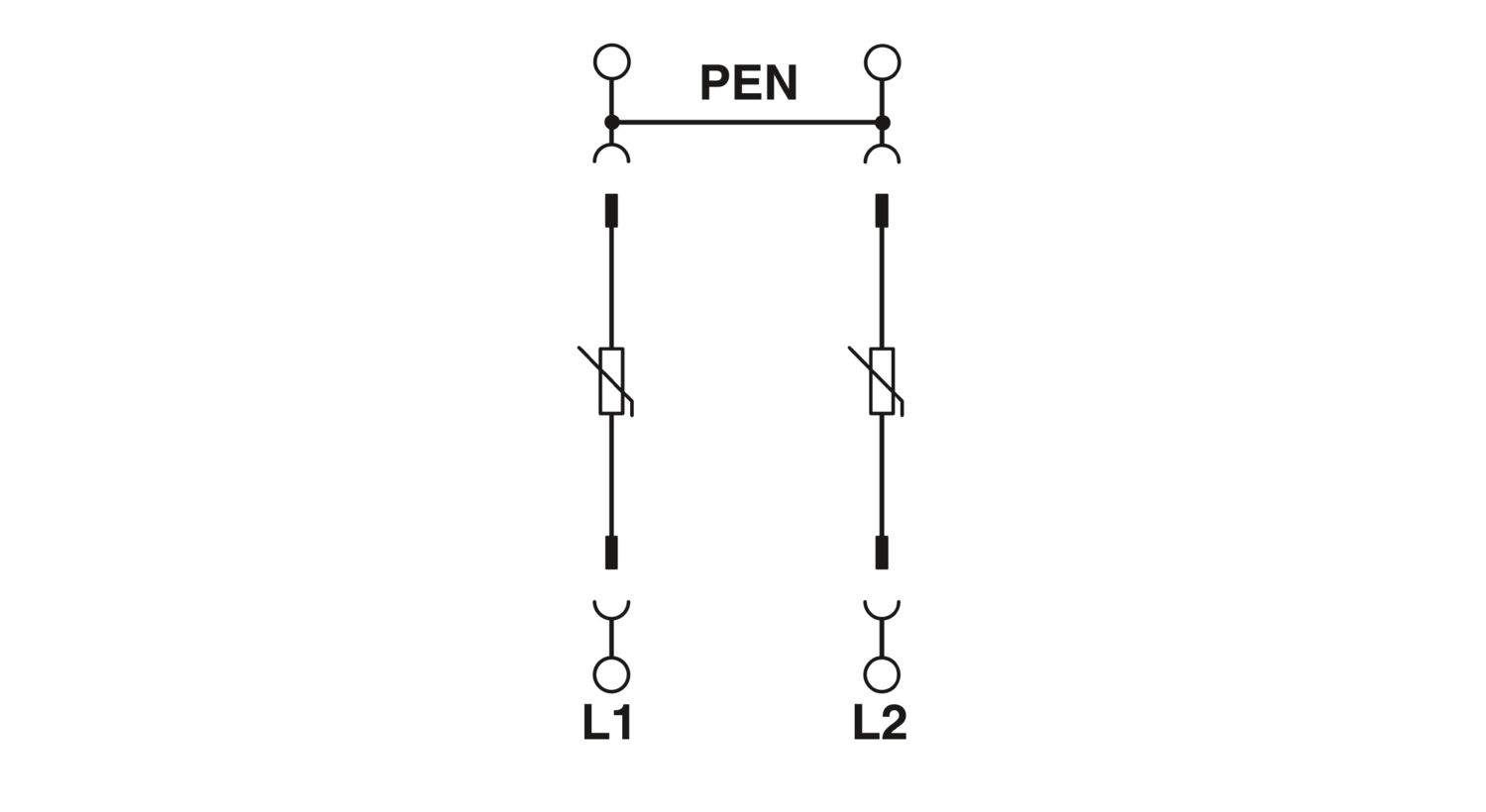

| Dispositivi di protezione | L-PEN |
| Direzione di azione | 2L-PEN |
| Tensione nominale UN | 240/415 V AC (TN-C) |
| Frequenza nominale fN | 50 Hz (60 Hz) |
| Massima tensione permanente UC | 275 V AC |
| Corrente di carico nom. IL | 80 A |
| Corrente conduttori di terra IPE | ≤ 0,9 mA |
| Assorbimento di potenza in standby PC | ≤ 240 mVA |
| Corrente nominale dispersa In (8/20) µs | 20 kA |
| Max. corrente dispersa Imax (8/20) µs | 40 kA |
| Resistenza ai corto circuiti ISCCR | 25 kA |
| Livello di protezione Up | ≤ 1,35 kV |
| Tensione residua Ures | ≤ 1,35 kV (con In) |
| ≤ 1,1 kV (a 10 kA) | |
| ≤ 1 kV (a 5 kA:) | |
| ≤ 0,9 kV (a 3 kA) | |
| Comportamento TOV con UT | 335 V AC (5 s / withstand mode) |
| Tempo di risposta tA | ≤ 25 ns |
| Prefusibile massimo per cablaggio di tipo passante (V) | 80 A (gG) |
| Prefusibile massimo per cablaggio standard | 125 A (gG) |
| Condizioni ambientali | |
| Grado di protezione | IP20 (solo in caso di utilizzo di tutti i punti di connessione) |
| Temperatura ambiente (esercizio) | -40 °C ... 80 °C |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 80 °C |
| Posizione elevata | ≤ 2000 m (s.l.m.) |
| Umidità dell'aria consentita (esercizio) | 5 % ... 95 % |
| Urti (esercizio) | 25g (Semisinusoidale / 11 ms / 3x ±X, ±Y, ±Z) |
| Vibrazione (esercizio) | 5g (10 ... 500 Hz / 2,5 h / X, Y, Z) |
| Specifiche UL | |
| Tensione permanente massima (MCOV L-L) | 550 V AC |
| Tensione permanente massima MCOV (L-N) | 275 V AC |
| Corrente nominale dispersa In (L-L) | 20 kA |
| Corrente nominale dispersa In (L-N) | 20 kA |
| Dispositivi di protezione | L-L |
| L-N | |
| Tensione nominale | 230 V AC |
| Sistema di ripartizione dell'energia | Split phase |
| Frequenza nominale | 50/60 Hz |
| Tensione di taglio misurata MLV (L-L) | 2720 V |
| Tensione di taglio misurata MLV (L-N) | 1910 V |
| Tipo SPD | 4CA |
| Dati di collegamento UL | |
| Coppia di serraggio | 30 lbf-in. |
| Sezione conduttore AWG | 14 ... 2 |
| Norme/disposizioni | IEC 61643-11 |
| Nota | 2011 |
| Norme/disposizioni | EN 61643-11 |
| Nota | 2012 |
| Tipo di montaggio | Guida di supporto: 35 mm |
I vantaggi
Qualità sperimentata milioni di volte in differenti applicazioni
Installazione veloce con ponticelli standard grazie alla larghezza di installazione standard di settore di 1 UD
Prova e misurazione dell'isolamento semplificate grazie ai moduli di protezione a innesto
Ampio campo di impiego con molteplici tensioni nominali
Elevata modularità per soluzioni individuali per applicazioni di ogni tipo
