FLT-EE-T1-1+0-264/50
-
Scaricatore combinabile tipo 1+2
2910496
Scaricatore di corrente atmosferica, conforme al Tipo 1 / Classe I, per reti di alimentazione monofase con PE e N posati insieme in un conduttore (L1, PEN).
Dettagli prodotto
| Tipo di prodotto | Scaricatore combinabile |
| Classe di prova IEC | I / II |
| T1 / T2 | |
| Tipo EN | T1 / T2 |
| Sistema di alimentazione di corrente IEC | TN-C |
| TT | |
| Tipo | Modulo guida bicomponente a innesto |
| Numero di poli | 1 |
| Segnalazione protezione contro le sovratensioni guasta | ottico |
| Caratteristiche di isolamento | |
| Categoria di sovratensione | III |
| Grado di inquinamento | 2 |
| Frequenza nominale fN | 50 Hz (60 Hz) |
| Collegamento | Morsetti a vite |
| Filettatura | M6 |
| Coppia di serraggio | 8 Nm |
| Lunghezza del tratto da spelare | 19 mm |
| Sezione conduttore flessibile | 16 mm² ... 35 mm² |
| Sezione conduttore rigida | 10 mm² ... 50 mm² |
| Sezione conduttore AWG | 6 ... 1 |
| Collegamento | Capocorda a forcella |
| Sezione conduttore flessibile | 1,5 mm² ... 16 mm² |
| Disegno quotato |
|
| Larghezza | 35,8 mm |
| Altezza | 89,8 mm |
| Profondità | 65,8 mm |
| Unità modulare | 2 TE |
| Colore | grigio traffico B (RAL 7043) |
| Classe di combustibilità a norma UL 94 | V-0 |
| Valore CTI del materiale | 600 |
| Materiale isolante | PBT-FR |
| Gruppo materiale | I |
| Materiale custodia | PBT-FR |
| Dati meccanici | |
| Parete laterale aperta | No |
| Dispositivi di protezione | L-N |
| L-PEN | |

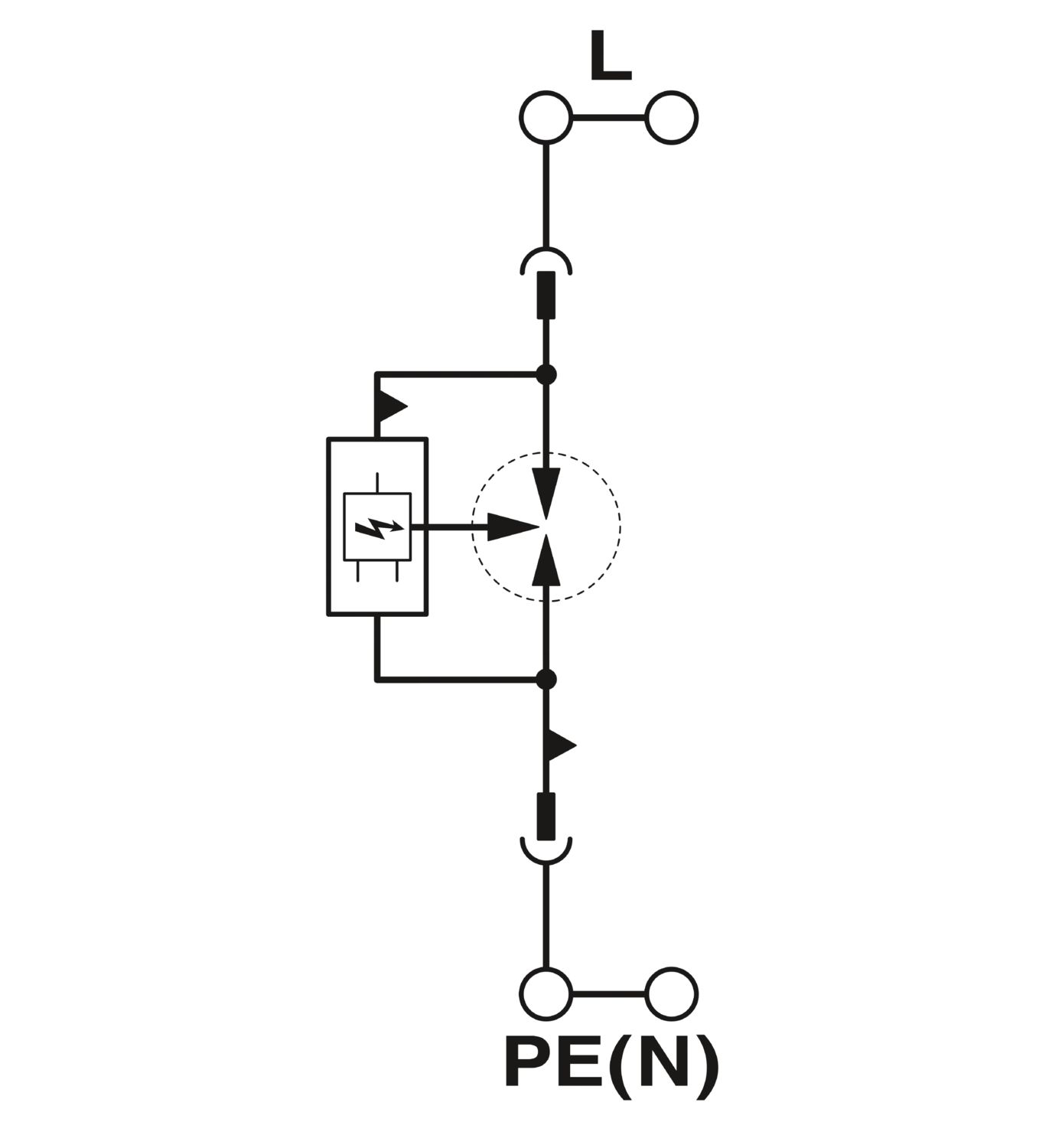

| Direzione di azione | 1L-N/PE |
| Tensione nominale UN | 240 V AC (TN-C) |
| 240 V AC (TT) | |
| Frequenza nominale fN | 50 Hz (60 Hz) |
| Tensione massima continuativa UC | 264 V AC |
| Corrente di carico nom. IL | 80 A |
| Corrente nominale dispersa In (8/20) µs | 50 kA |
| Max. corrente dispersa Imax (8/20) µs | 50 kA |
| Corrente atmosferica di prova (10/350) µs, carica | 25 As |
| Corrente atmosferica di prova (10/350) ms µs, energia specifica | 625 kJ/Ω |
| Corrente atmosferica di prova (10/350) µs, picco di corrente limp | 50 kA |
| Capacità di estinzione di corrente susseguente Ifi | 50 kA |
| Resistenza ai corto circuiti ISCCR | 50 kA |
| Livello di protezione Up | ≤ 2,5 kV |
| Tensione residua Ures | ≤ 2,5 kV (con In) |
| Tensione d'innesco 6 kV (1,2/50) µs | ≤ 2,5 kV |
| Comportamento TOV con UT | 415 V AC (5 s / withstand mode) |
| 760 V AC (120 min / withstand mode) | |
| Tempo di risposta tA | ≤ 100 ns |
| Prefusibile massimo per cablaggio di tipo passante (V) | 80 A (gG) |
| Prefusibile massimo per cablaggio standard | 500 A (gG) |
| Condizioni ambientali | |
| Grado di protezione | IP20 (solo in caso di utilizzo di tutti i punti di connessione) |
| Temperatura ambiente (esercizio) | -40 °C ... 80 °C |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 80 °C |
| Posizione elevata | ≤ 2000 m (s.l.m.) |
| Umidità dell'aria consentita (esercizio) | 5 % ... 95 % |
| Urti (esercizio) | 30g (Semisinusoidale / 11 ms / 3x ±X, ±Y, ±Z) |
| Vibrazione (esercizio) | 5g (5 - 500 Hz / 2,5 h / X, Y, Z) |
| Norme/disposizioni | IEC 61643-11 |
| Nota | 2011 |
| Norme/disposizioni | EN 61643-11 |
| Nota | 2012 |
| Tipo di montaggio | Guida di supporto: 35 mm |
