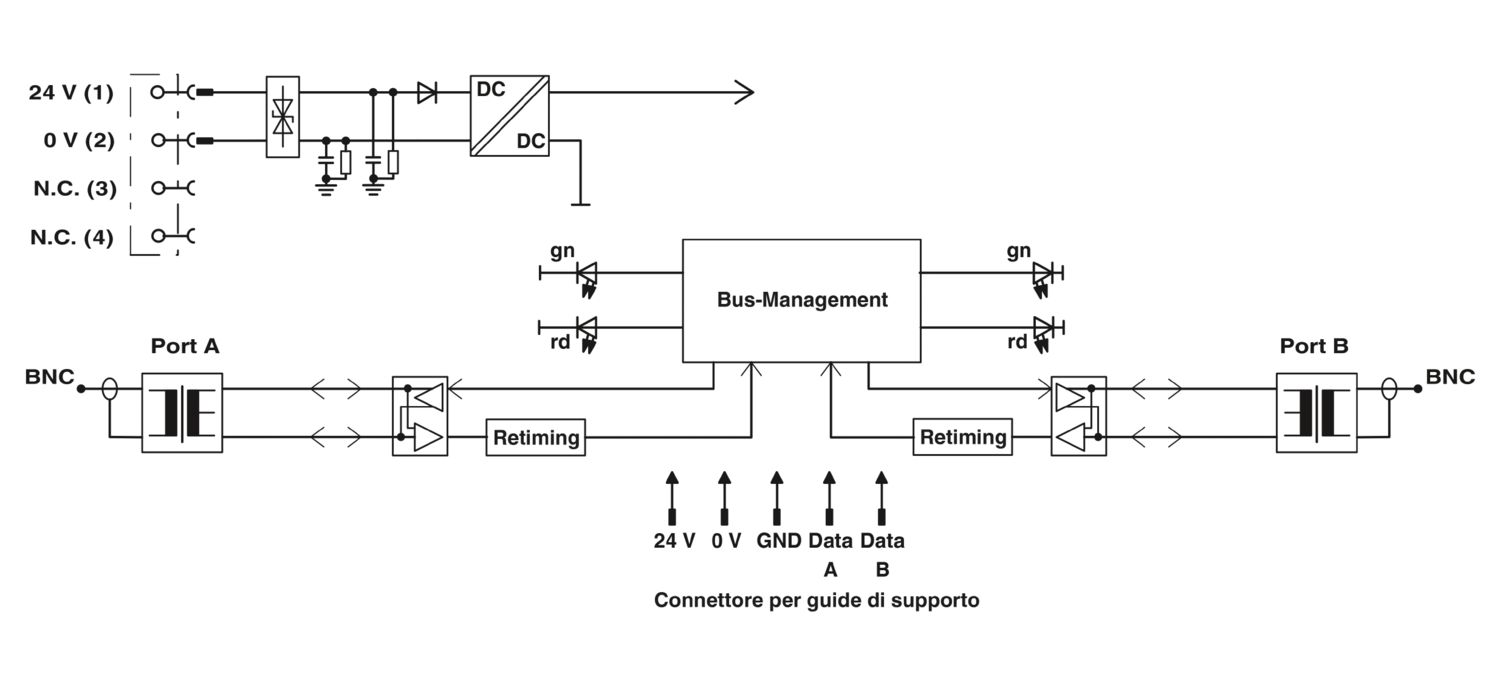

PSI-REP-CNET
-
Repeater
2313737
Repeater modulare per la separazione del potenziale e l’aumento degli utenti per ControlNet, velocità dati fino a 5 MBit/s, separazione a 4 vie, montabile su guida, alimentazione 24 V DC
Dettagli prodotto
| Limitazione dell'uso | |
| Nota EMC | EMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download |
| Tipo di prodotto | Convertitore di interfaccia |
| MTTF | 1856 Anni (Standard SN 29500, temperatura 25 °C, ciclo operativo 21%) |
| 837 Anni (Standard SN 29500, temperatura 40 °C, ciclo operativo 34,25%) | |
| 345 Anni (Standard SN 29500, temperatura 40 °C, ciclo operativo 100%) | |
| MTBF | 1187 Anni (Standard Telcordia, temperatura 25 °C, ciclo operativo 21% (5 giorni alla settimana, 8 ore al giorno)) |
| 254 Anni (Standard Telcordia, temperatura 40 ℃, ciclo operativo 34,25 % (5 giorni alla settimana, 12 ore al giorno)) |
| Separazione galvanica | VCC // CNET // CNET |
| Potenza dissipata massima in condizioni nominali | 0,91 W |
| Tensione di prova interfaccia dati/alimentazione | 1,5 kVeff (50 Hz, 1 min.) |
| Alimentazione | |
| Range tensione di alimentazione | 18 V DC ... 30 V DC (mediante morsetto a vite a innesto COMBICON) |
| Tensione nominale | 24 V DC |
| Corrente assorbita tipica | 38 mA (24 V DC) |
| Max. corrente assorbita | 65 mA |
| ≤ 2 A (In caso di impiego in una stazione di collegamento, tramite il connettore bus per guide DIN) | |
| Funzione | |
| Indicazioni di stato e di diagnostica | Porta A (LED di diagnosi e di stato componente), (LED di diagnosi e di stato componente) |
| Commutazione | |
| Denominazione uscita | Uscita relè |
| Numero uscite | 1 |
| Tipo di commutazione del contatto | Contatto in chiusura |
| Min. tensione commutabile | 18 V DC |
| Max. tensione commutabile | 30 V DC |
| Corrente permanente limite | 500 mA |
| Alimentazione | |
| Coppia di serraggio | 0,56 Nm ... 0,79 Nm |
| Distorsione bit, ingresso | ± 35 % |
| Distorsione bit, uscita | < 6,25 % |
| Segnale | ControlNet™ |
| Dati: Interfaccia ControlNet, a norma EN 50170 | |
| Velocità di trasmissione seriale | 5 MBit/s |
| Collegamento | BNC 75 Ω |
| Lunghezza di trasmissione | ≤ 1000 m |
| Sezione conduttore flessibile max. | 2,5 mm² |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore rigido max. | 2,5 mm² |
| Sezione conduttore rigido min. | 0,2 mm² |
| Sezione trasversale conduttore AWG max. | 14 |
| Sezione trasversale conduttore AWG min. | 24 |
| Formato dati/Codifica dati | Seriale asincrono UART/NRZ |
| Dati: Interfaccia ControlNet, a norma EN 50170 | |
| Velocità di trasmissione seriale | 5 MBit/s |
| Collegamento | BNC 75 Ω |
| Lunghezza di trasmissione | ≤ 1000 m |
| Sezione conduttore flessibile max. | 2,5 mm² |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore rigido max. | 2,5 mm² |
| Sezione conduttore rigido min. | 0,2 mm² |
| Sezione trasversale conduttore AWG max. | 14 |
| Sezione trasversale conduttore AWG min. | 24 |
| Formato dati/Codifica dati | Seriale asincrono UART/NRZ |
| Disegno quotato |
|
| Larghezza | 35 mm |
| Altezza | 108 mm |
| Profondità | 117 mm |
| Colore (Custodia) | verde (RAL 6021) |
| Materiale (Custodia) | PA 6.6-FR |
| Resistenza alle vibrazioni secondo EN 60068-2-6/IEC 60068-2-6 | Vibrazione (esercizio): 5g, 10 ... 150 Hz, 2,5 h, in direzione XYZ |
| Urti secondo EN 60068-2-27/IEC 60068-2-27 | Urti (esercizio): 15g, 11 ms durata, pulsazione d’urto d’onda semisinusoidale |
| Condizioni ambientali | |
| Grado di protezione | IP20 |
| Temperatura ambiente (esercizio) | -20 °C ... 60 °C |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 85 °C |
| Posizione elevata | ≤ 5000 m (Per le limitazioni, vedere la dichiarazione del produttore per il funzionamento in quota) |
| Umidità dell'aria consentita (esercizio) | 30 % ... 95 % (senza condensa) |
| CE | |
| Certificato | Conformità CE |
| ATEX | |
| Siglatura | II 3 G Ex nA IIC T4 Gc X |
| Nota | Rispettare le note particolari relative all'installazione riportate nella documentazione! |
| UL, USA / Canada | |
| Siglatura | 508 Listed |
| Compatibilità elettromagnetica | Conformità alla direttiva EMC 2014/30/EU |
| Immunità ai disturbi | EN 61000-6-2 |
| Emissione di disturbi | |
| Norme/Disposizioni | EN 55011 |
| Scariche elettrostatiche | |
| Norme/Disposizioni | EN 61000-4-2 |
| Scariche elettrostatiche | |
| Scarica contatti | ± 6 kV |
| Scarica in aria | ± 8 kV |
| Osservazioni | Criterio B |
| Campi elettromagnetici ad alta frequenza | |
| Norme/Disposizioni | EN 61000-4-3 |
| Campi elettromagnetici ad alta frequenza | |
| Frequenza | 80 MHz ... 3 GHz |
| Intensità di campo | 10 V/m |
| Osservazioni | Criterio A |
| Transitori veloci (Burst) | |
| Norme/Disposizioni | EN 61000-4-4 |
| Transitori veloci (Burst) | |
| Ingresso | ± 2 kV |
| Segnale | ± 2 kV |
| Osservazioni | Criterio B |
| Carico di corrente impulsiva (Surge) | |
| Norme/Disposizioni | EN 61000-4-5 |
| Carico di corrente impulsiva (Surge) | |
| Ingresso | ± 0,5 kV |
| Segnale | ± 1 kV |
| Osservazioni | Criterio B |
| Influenza condotta | |
| Norme/Disposizioni | EN 61000-4-6 |
| Influenza condotta | |
| Osservazioni | Criterio A |
| Tensione | 10 V |
| Emissione di disturbi | |
| Norme/Disposizioni | EN 55011 |
| Osservazioni | Classe A, campo di impiego industria |
| Criteri | |
| Criterio A | Segnalazione di stato normale entro i limiti fissati. |
| Criterio B | Segnalazione di stato temporaneamente compromessa, corretta automaticamente dal dispositivo. |
| Privo di sostanze incidenti sulla reticolazione di vernici | secondo la norma principale VW-AUDI-Seat P-VW 3.10.7 57 65 0 |
| Tipo di montaggio | Montaggio su guida DIN |
I vantaggi
Bit retiming per un collegamento in cascata a piacere del dispositivo
Omologazione per l'impiego nella zona 2
Ripartizione della tensione di alimentazione e dei segnali dati mediante connettori bus per guide DIN
Tutte le connessioni a innesto mediante spina BNC o morsetto a vite COMBICON
Combinabile in modo modulare con i convertitori FO PSI-MOS mediante il connettore per guide di supporto
Separazione galvanica affidabile tra tutte le interfacce (ControlNet (A) // ControlNet (B) // alimentazione // connettore per guide di supporto)
Possibilità di tensione di alimentazione ridondante mediante alimentazione di corrente dal sistema opzionale
