Relè temporizzati della serie ETD sono disponibili per il controllo di cicli temporali nella tecnica di produzione e dei processi.

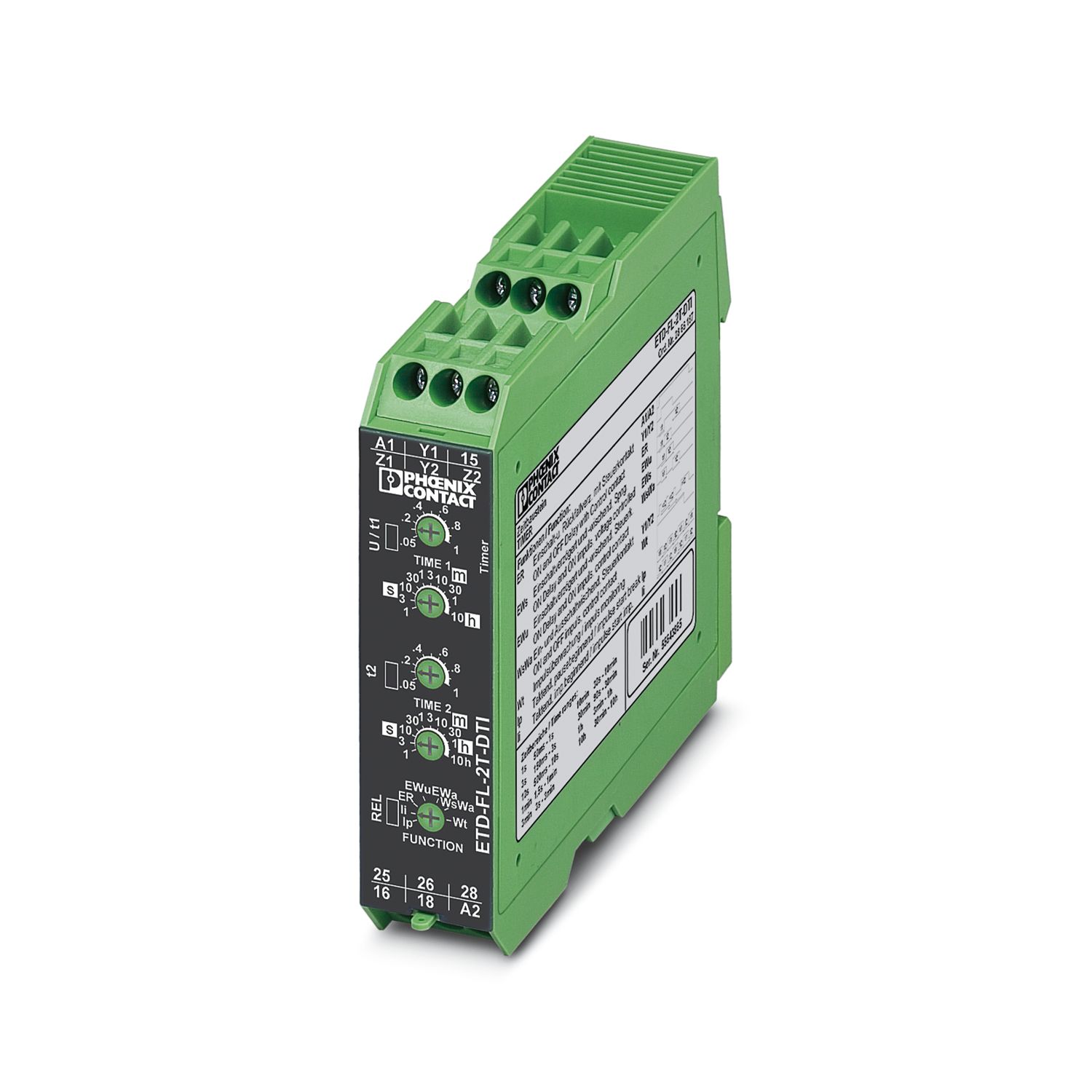

ETD-FL-2T-DTI
-
Relè temporizzato
2866187
Relè temporizzato multifunzione con 7 funzioni e due intervalli di tempo regolabili (50 ms - 10 h), alimentatore a range esteso, 2 contatti di scambio
Dettagli prodotto
| Limitazione dell'uso | |
| Nota EMC | EMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download |
| Tipo di prodotto | Relè temporizzato |
| Funzionamento | 100 % ED |
| Vita meccanica | ca. 2x 107 cicli di manovre |
| Caratteristiche di isolamento | |
| isolamento | Isolamento di base |
| Categoria di sovratensione | III |
| Grado di inquinamento | 2 |
| Vita elettrica | circa 2x 105 cicli di manovre con carico ohmico, 1000 VA |
| Frequenza nominale | 48 Hz ... 400 Hz |
| Assorbimento di potenza nominale | 2,5 VA (1 W) |
| Tensione di prova avvolgimento relé /contatto relé | 4 kV |
| Tensione di isolamento nominale | 300 V |
| Assorbimento di potenza nominale | 2,5 VA (1 W) |
| Range tensione d'ingresso | 24 V DC ... 240 V DC -20 % ... +25 % |
| 24 V AC ... 240 V AC -15 % ... +10 % | |
| Coefficiente termico tipico | ≤ 0,01 %/K |
| Tempo di ripristino | 500 ms |
| Funzione | lp: Temporizzato inizio pausa |
| li: Temporizzato inizio impulso | |
| ER: Ritardo di inserzione e di disinserimento con contatto di comando | |
| EWu: Ritardo di inserzione e commutazione presettabile comandato a tensione | |
| EWs: Ritardo di inserzione e commutazione presettabile con contatto di comando | |
| WsWa: Ritardo di inserzione e commutazione presettabile con contatto di comando | |

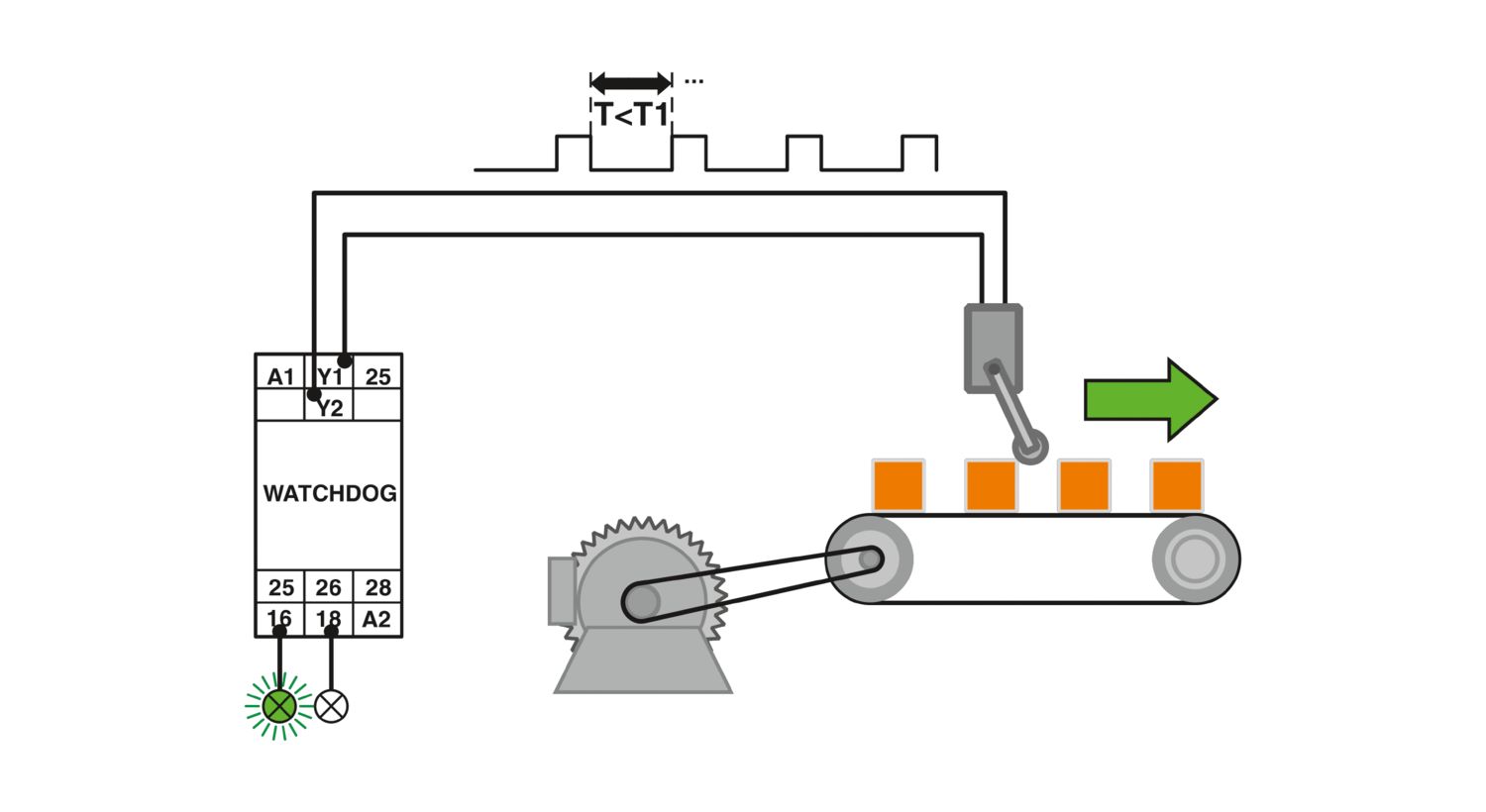

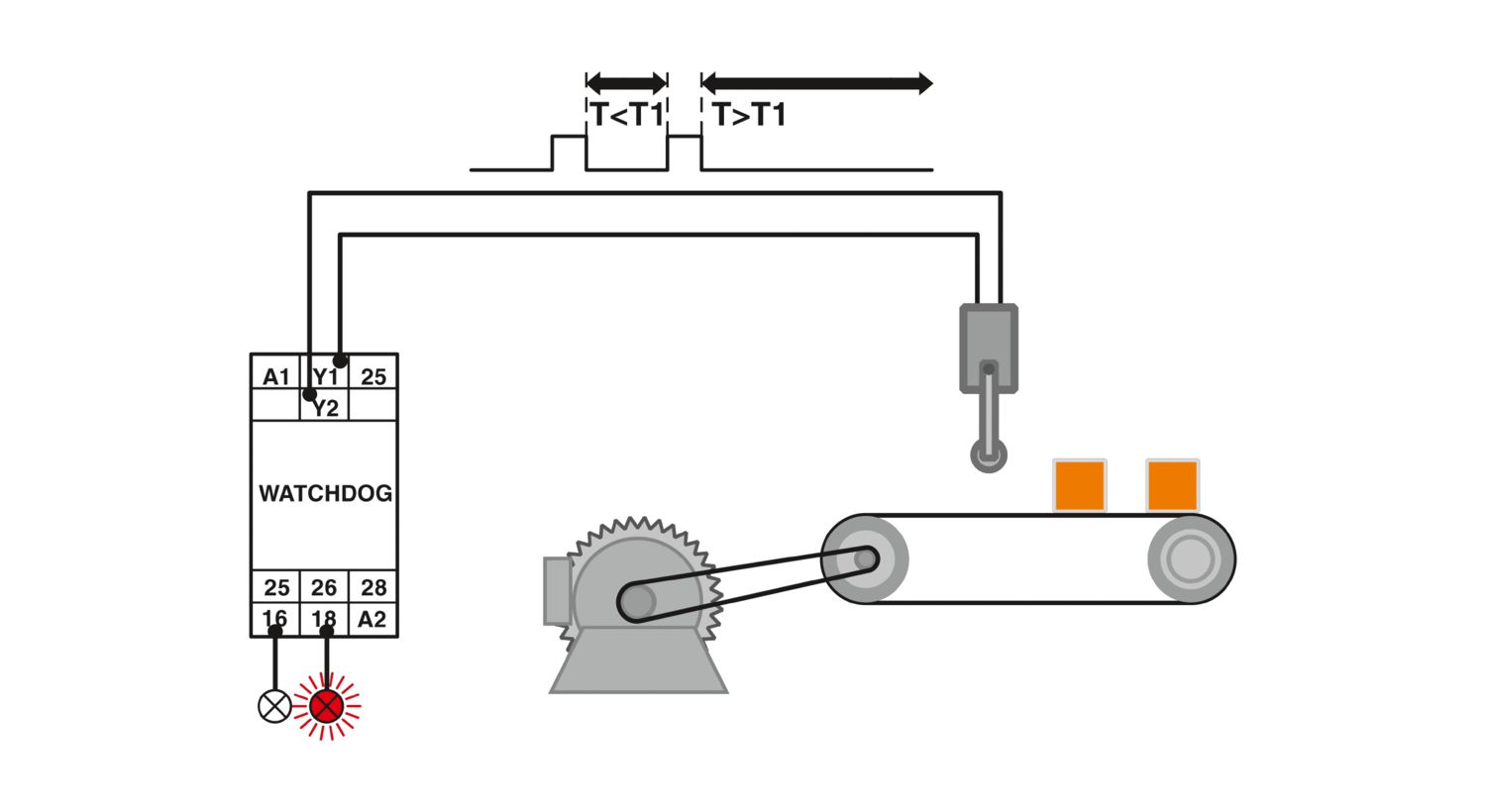

| Wt: Valutazione sequenza impulsi (ritardo alla caduta riattivabile) | |
| Campo di regolazione tempo | 50 ms ... 10 h (10 intervalli di tempo) |
| Precisione base | ± 1 % (con potenziometro a distanza da 1-MΩ, dal valore fondo scala) |
| Precisione di regolazione | ≤ 5 % (con potenziometro a distanza da 1-MΩ, dal valore fondo scala) |
| Precisione di ripetizione | ≤ 0,5 % ±5 ms |
| Controllo | |
| Denominazione collegamento | A potenziale zero, isolamento base in ingresso/uscita/ponticelli Y1-Y2 |
| Carico ammesso | Non in grado di sostenere un carico |
| Lunghezza cavo | < 10 m |
| Lunghezza impulso di comando | min. 50 ms (solo con funzione Wt: > 7 ms) |
| Tensione di comando massima | 5 V |
| Corrente di cortocircuito massima | 1 mA |
| Commutazione | |

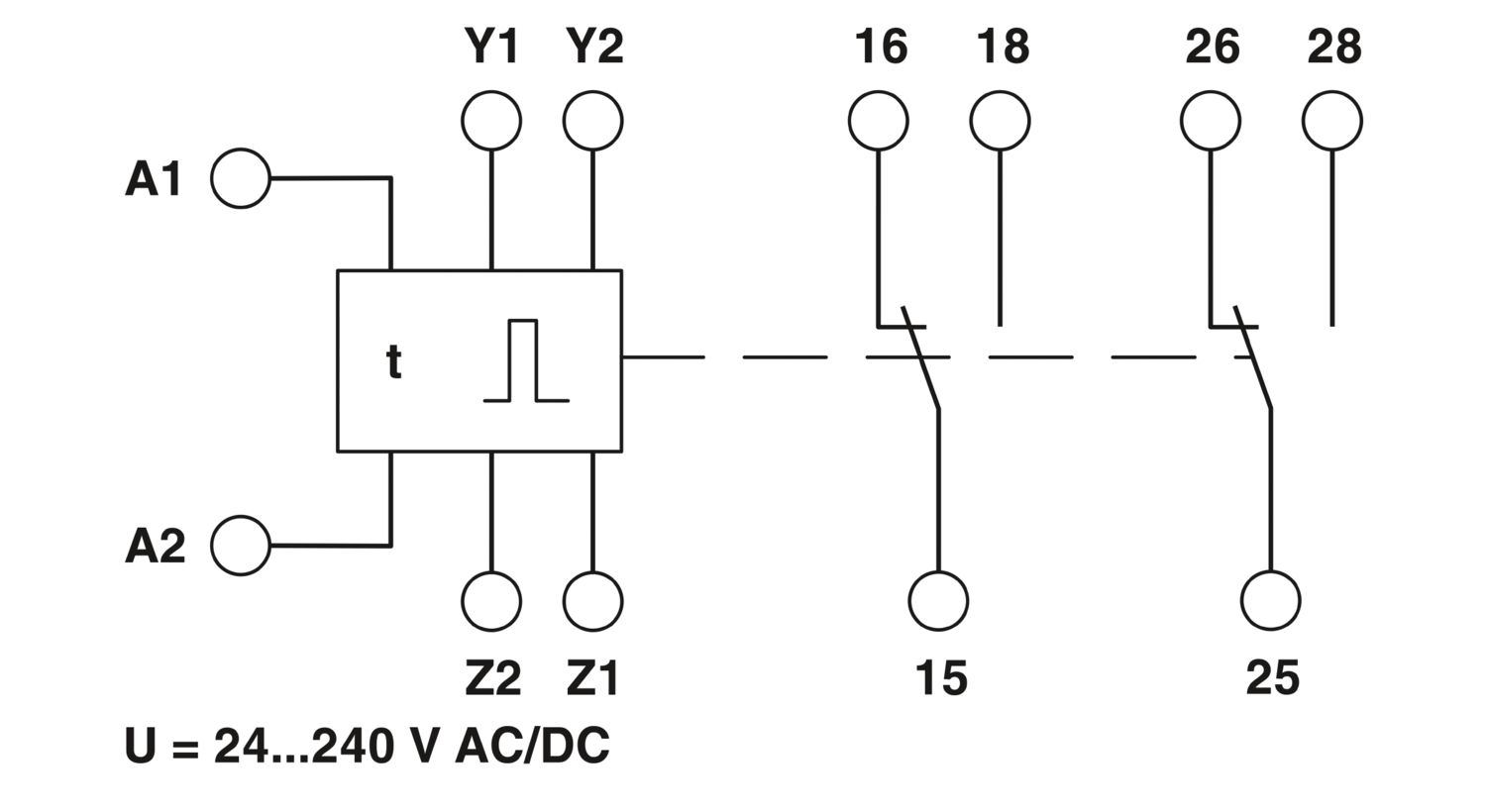

| Tipo di commutazione del contatto | 2 contatti di scambio liberi da potenziale |
| Max. tensione commutabile | 250 V AC (a norma IEC 60664-1) |
| Max. potenza commutabile (carico ohmico) | 750 VA (3 A/250 V AC, modulo affiancato, distanza ≤ 5 mm) |
| 1250 VA (5 A/250 V AC, modulo non affiancato, distanza ≥ 5 mm) | |
| Fusibile d'uscita | 5 A (rapido) |
| Collegamento | Connessione a vite |
| Lunghezza del tratto da spelare | 8 mm |
| Sezione conduttore rigida | 0,5 mm² ... 2,5 mm² |
| Sezione conduttore flessibile | 0,5 mm² ... 2,5 mm² |
| Sezione conduttore AWG | 20 ... 14 |
| Coppia di serraggio | 1 Nm ... 1 Nm |
| Segnalazione stato | LED verde (POWER) |
| LED giallo (relè attivo) |
| Larghezza | 22,5 mm |
| Altezza | 90 mm |
| Profondità | 113 mm |
| Colore | verde (RAL 6021) |
| Classe di combustibilità a norma UL 94 | V0 |
| Materiale isolante custodia | poliammide PA, autoestinguente |
| Condizioni ambientali | |
| Grado di protezione (Custodia) | IP40 (Custodia) |
| Grado di protezione (Morsetti) | IP20 (Morsetti) |
| Temperatura ambiente (esercizio) | -25 °C ... 55 °C |
| -25 °C ... 40 °C (a norma UL 508) | |
| Temperatura ambiente (stoccaggio/trasporto) | -25 °C ... 70 °C |
| Classe di climatizzazione | 3K3 (a norma EN 60721) |
| Umidità dell'aria consentita (esercizio) | 15 % ... 85 % |
| CE | |
| Certificato | Conformità CE |
| UL, USA / Canada | |
| Siglatura | UL/C-UL Listed UL 508 |
| Compatibilità elettromagnetica | Conformità alla direttiva EMC |
| Direttiva sulla bassa tensione | Conformità alla direttiva NS |
| Immunità ai disturbi | EN 61000-6-2 |
| Emissione di disturbi | |
| Norme/Disposizioni | EN 61000-6-4 |
| Norme/Disposizioni | EN 50178 |
| Tipo di montaggio | Montaggio su guida DIN |
| Nota per il montaggio | su guida standard NS 35 a norma EN 60715 |
| Posizione d'installazione | a scelta |
| Codice articolo | 2866187 |
| Pezzi/conf. | 1 Pezzi |
| Quantità di ordinazione minima | 1 Pezzi |
| Codice vendita | DK66ZZ |
| Codice prodotto | DK66ZZ |
| Pagina del catalogo | Pagina 264 (C-5-2019) |
| GTIN | 4046356046619 |
| Peso per pezzo (confezione inclusa) | 165 g |
| Peso per pezzo (confezione esclusa) | 165 g |
| Numero tariffa doganale | 85364900 |
| Paese di origine | AT |
ETIM
| ETIM 8.0 | EC001439 |
UNSPSC
| UNSPSC 21.0 | 39122300 |
| EU RoHS | |
| Soddisfa i requisiti della direttiva RoHS | Sì (Nessuna deroga) |
| China RoHS | |
| Environment friendly use period (EFUP) |
EFUP-E
Nessuna sostanza pericolosa al di sopra dei valori limite
|
| EU REACH SVHC | |
| Avviso di sostanza candidata REACH (n. CAS) | Nessuna sostanza con una percentuale di massa maggiore dello 0,1% |
I vantaggi
Impiego universale attraverso diverse funzioni e intervalli di tempo selezionabili
Intervalli di tempo da alcuni millisecondi a più giorni
2 uscite di scambio libere da potenziale
Range di tensione di alimentazione variabile
