PSR-SPP- 24DC/URM4/4X1/2X2/B - Modulo di espansione

2981680

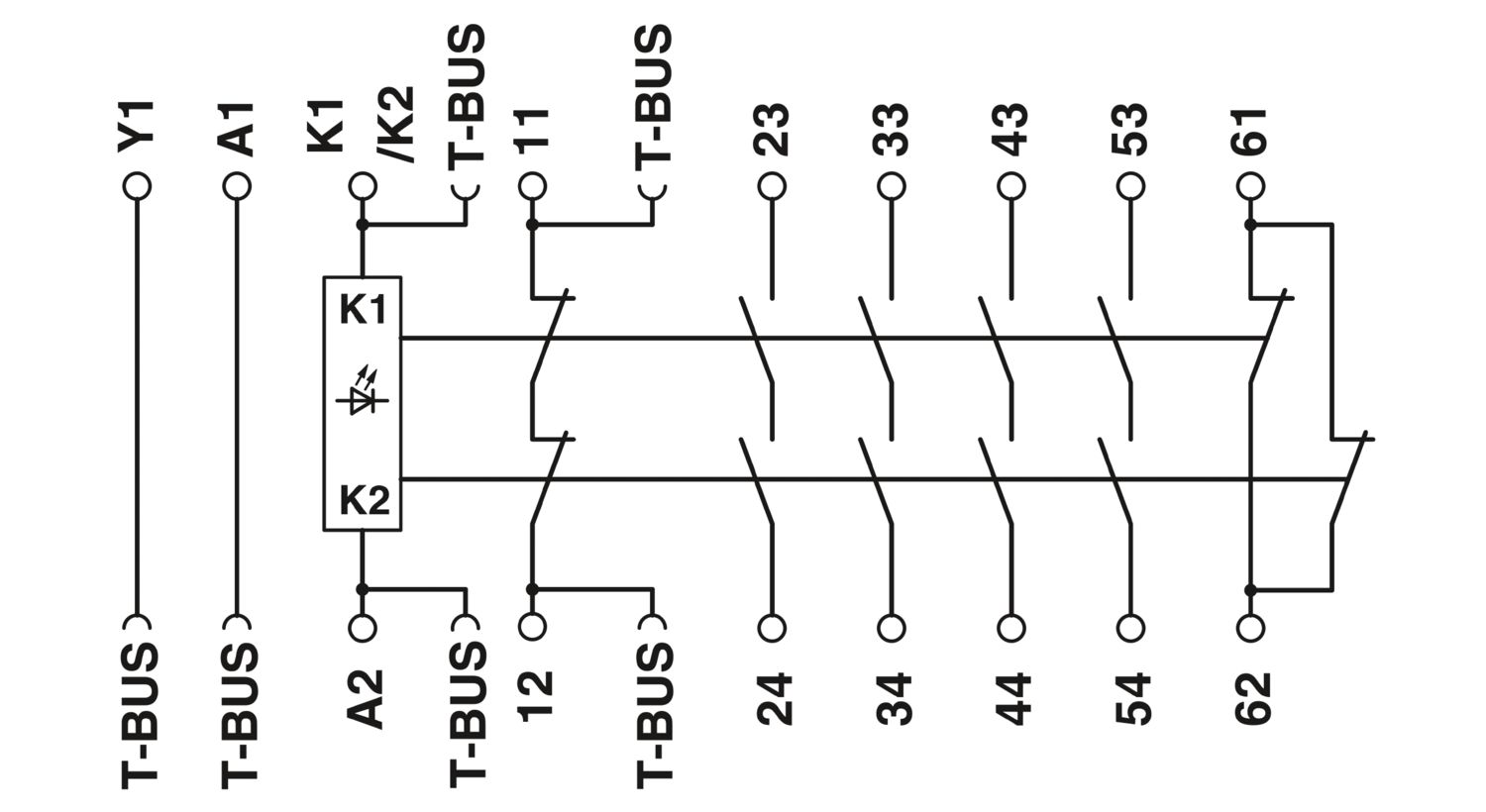

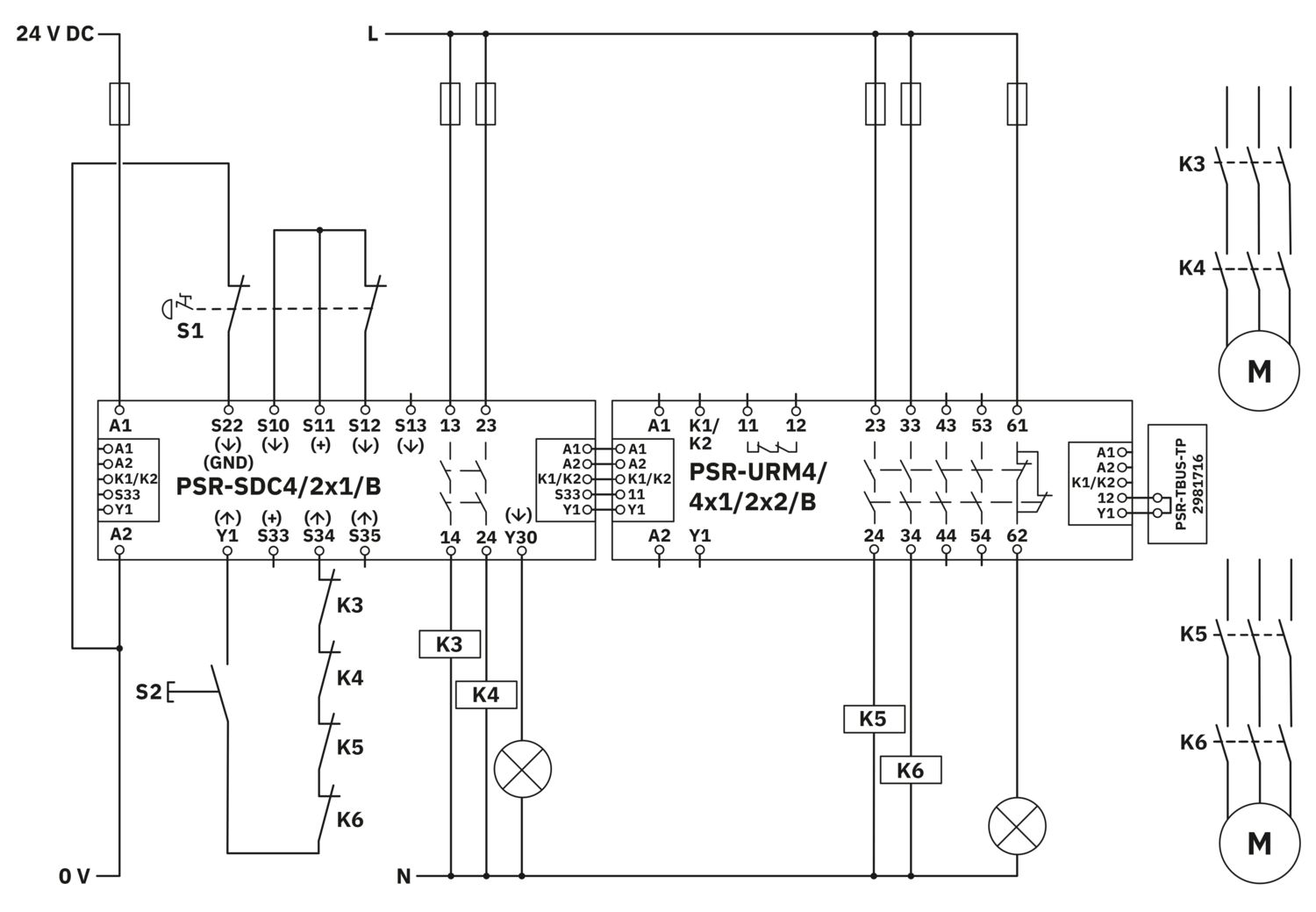

Espansione contatti a un canale con interfaccia TBUS, 4 contatti in chiusura, 1 contatto in apertura, 1 circuito di retroazione, istantanei, cat. 4, PL e secondo EN ISO 13849, larghezza: 22,5 mm, morsetto Push-in ad innesto

Download gratuito disponibile. Downloads

Nota per l'utilizzo
Nota per l'utilizzo	Solo per l'uso industriale

Tipo di prodotto	Relè di sicurezza
Famiglia di prodotti	PSRclassic
Applicazione	Modulo di espansione
Comando	a 1 canale
Vita meccanica	circa 10⁷ cicli di manovre
Tipo di relè	Relè elettromagnetico con contatti a guida forzata secondo IEC/EN 61810-3
Caratteristiche di isolamento
Categoria di sovratensione	III
Grado d'inquinamento	2
Tempi
Tip. tempo di eccitazione con U_s	10 ms (comando mediante K1/K2)
Tempo di diseccitazione tipico	10 ms (in caso di richiesta tramite K1/K2)

Potenza dissipata massima in condizioni nominali	16,14 W (U_N = 26,4 V, I_L² = 72 A², P_totale max = 1,74 W + 14,4 W)
Rapporto ciclo di esercizio	100 % ED
Tensione di isolamento nominale	250 V
Tensione impulsiva di dimensionamento / isolamento	4 kV / isolamento base, (separazione sicura, isolamento rinforzato e 6 kV fra circuito d'ingresso/contatti in apertura e contatti di sicurezza).

Digitale: K1/K2
Descrizione dell'ingresso	orientato alla sicurezza
Numero ingressi	1
Range d'ingresso segnale "1"	21,6 V DC ... 26,4 V DC
Corrente istantanea	< 130 mA (Δt = 800 ms)
Circuito di protezione	Diodo soppressore
Corrente assorbita	tip. 60 mA

Relè: Contatti di sicurezza (23/24, 33/34, 43/44, 53/54)
Descrizione dell'uscita	ciascuno 2 NO in serie, sicuro, a potenziale zero
Numero uscite	4
Tipo di commutazione del contatto	4 contatti di sicurezza
Materiale dei contatti	AgSnO₂
Tensione di commutazione	min. 5 V AC/DC
	max. 250 V AC/DC
Potenza commutabile	min. 50 mW
Corrente istantanea	min. 10 mA
	max. 6 A
Corrente di carico permanente	6 A (Osservare il derating e la curva del limite di carico)
arit. Corrente totale	72 A² (tenere conto del derating)
Frequenza di commutazione	max. 0,5 Hz
Vita meccanica	10x 10⁶ cicli di manovre
Fusibile d'uscita	10 A gL/gG
	4 A gL/gG (per applicazioni Low Demand)
Relè: Circuito di retroazione (11/12)
Descrizione dell'uscita	Contatto diagnostico, 2 NC in serie, libero da potenziale
Numero uscite	1
Tipo di commutazione del contatto	2 NC in serie, libero da potenziale
Materiale dei contatti	AgSnO₂
Tensione di commutazione	min. 5 V AC/DC
	max. 26,4 V AC/DC
Potenza commutabile	min. 50 mW
Corrente istantanea	min. 10 mA
	max. 6 A
Corrente di carico permanente	1 A
arit. Corrente totale	1 A²
Frequenza di commutazione	max. 0,5 Hz
Vita meccanica	10x 10⁶ cicli di manovre
Fusibile d'uscita	1 A gL/gG
Relè: Contatto di segnalazione (61/62)
Descrizione dell'uscita	2 NC paralleli, liberi da potenziale
Numero uscite	1
Tensione di commutazione	min. 5 V AC/DC
	250 V AC/DC
Potenza commutabile	min. 50 mW
Corrente istantanea	min. 10 mA
	max. 6 A
Corrente di carico permanente	1 A
arit. Corrente totale	1 A²
Frequenza di commutazione	max. 0,5 Hz
Vita meccanica	10x 10⁶ cicli di manovre
Fusibile d'uscita	1 A (gL/gG)

Tecnologia di connessione
a innesto	sì
Connessione conduttori
Collegamento	Connessione Push-in
Sezione conduttore rigida	0,2 mm² ... 1,5 mm²
Sezione conduttore flessibile	0,2 mm² ... 1,5 mm²
Sezione conduttore flessibile con capocorda montato e collare in plastica	0,25 mm² ... 1,5 mm² (solo in combinazione con CRIMPFOX 6)
Sezione del conduttore flessibile con capocorda senza collare in plastica	0,25 mm² ... 1,5 mm² (solo in combinazione con CRIMPFOX 6)
Sezione del conduttore AWG	24 ... 16
Lunghezza del tratto da spelare	8 mm

Indicazione tensione di esercizio	1 x LED (verde)

Larghezza	22,5 mm
Altezza	112 mm
Profondità	114,5 mm

Colore (Custodia)	giallo (RAL 1018)
Materiale custodia	PA

Dati tecnici di sicurezza
Categoria di arresto	0
Dati tecnici di sicurezza: EN ISO 13849
Categoria	4 (in combinazione con un apparecchio di misurazione adatto)
Performance Level (PL)	e (5 A DC13; 5 A AC15; 8760 cicli di commutazione/anno)
Dati tecnici di sicurezza: IEC 61508 - High-Demand
Safety Integrity Level (SIL)	3 (in combinazione con un apparecchio di misurazione adatto)
Dati tecnici di sicurezza: IEC 61508 - Low-Demand
Safety Integrity Level (SIL)	3 (in combinazione con un apparecchio di misurazione adatto)
Dati tecnici di sicurezza: EN IEC 62061
Safety Integrity Level (SIL)	3 (in combinazione con un apparecchio di misurazione adatto)

Condizioni ambientali
Grado di protezione	IP20
Grado di protez. luogo di installazione min.	IP54
Temperatura ambiente (esercizio)	-20 °C ... 55 °C
Temperatura ambiente (stoccaggio/trasporto)	-40 °C ... 70 °C
Altezza	≤ 2000 m (su NN)
Max. umidità dell'aria. consentita (stoccaggio/trasporto)	75 % (nella media, talvolta 85%, nessuna condensa)
Umidità dell'aria massima consentita (funzionamento)	75 % (nella media, talvolta 85%, nessuna condensa)

CE
Siglatura	Conformità CE

Tipo di montaggio	Montaggio su guida DIN
Posizione d'installazione	a scelta

Codice articolo	2981680
Pezzi/conf.	1 Pezzi
Quantità di ordinazione minima	1 Pezzi
Codice vendita	DNA231
Codice prodotto	DNA231
Pagina del catalogo	Pagina 233 (C-6-2019)
GTIN	4046356081542
Peso per pezzo (confezione inclusa)	186,18 g
Peso per pezzo (confezione esclusa)	153,35 g
Numero tariffa doganale	85371098
Paese di origine	DE

Prodotti compatibili

Accessori

I vantaggi

4 contatti di sicurezza, 1 contatto di segnalazione e 1 circuito di retroazione

Fino alla cat. 4/PL e secondo la norma EN ISO 13849-1, SIL 3 secondo la norma EN IEC 62061, SIL 3 secondo la norma IEC 61508

EU RoHS
Soddisfa i requisiti della direttiva RoHS	Sì
con eccezione delle deroghe, se note	7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Una tabella per la dichiarazione China RoHS in base allarticolo è disponibile nellarea di download di ciascun articolo alla voce "Dichiarazione del produttore". Per tutti gli articoli con EFUP-E non viene allestita né richiesta alcuna tabella per la dichiarazione China RoHS.
EU REACH SVHC
Avviso di sostanza candidata REACH (n. CAS)	Lead (n. CAS: 7439-92-1)
SCIP	97932f17-76d8-46ba-af76-ef954f33e30c
