ELR W3/ 9-500
-
Relè per l'inversione di marcia
2964186
Relè elettronico con inversione di marcia, per la gestione diretta di utilizzatori nella rete trifase, con LED e circuito di protezione, uscita: 110-550 V AC/3 x 9 A

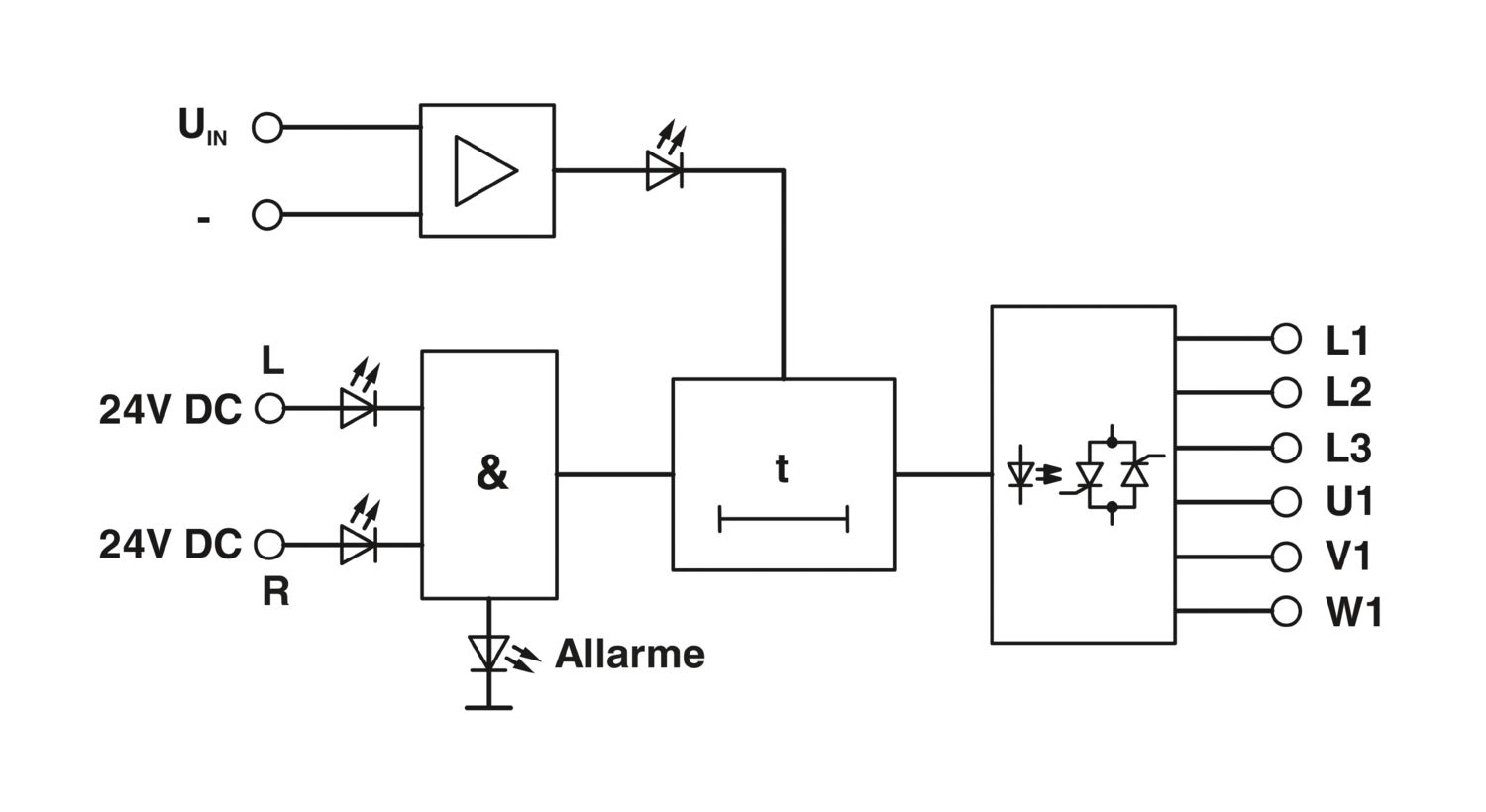

Dettagli prodotto
| Limitazione dell'uso | |
| Nota EMC | EMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download |
| Tipo di prodotto | Protezione dei semiconduttori |
| Funzionamento | 100 % ED |
| Numero fasi | 3 |
| Potenza dissipata massima in condizioni nominali | 13,5 W |
| Tipo di rete | 3 fasi |
| Tensione di prova (Ingresso/uscita) | 2,5 kV (50 Hz, 60 s) |
| Frequenza d'inversione | ≤ 10 Hz (con cos φ= 0,5) |
| Controllo | |
| Denominazione ingresso | Ingresso di controllo destra/sinistra |
| Corrente di riposo | 40 mA |
| Tensione di lavoro di dimensionamento UC | 24 V DC |
| Intervallo di tensione di attivazione | 19,2 V DC ... 30 V DC |
| Range di tensione riferito a UC | 0,8 ... 1,25 |
| 0,8 ... 1,25 | |
| Corrente di lavoro di dimensionamento IC | 7,5 mA |
| Tempo di reazione in modalità operativa a carico normale | 50 ms |
| 50 ms | |
| Circuito di protezione | Prot. contro inversione polarità; Diodo contro inv. polarità |
| Prot. contro le sovratensioni | |
| Indicazione tensione di esercizio | LED verde |
| Segnalazione di errore | LED rosso |
| Segnalazione stato | LED (giallo) |
| Frequenza di commutazione | < 10 Hz (con cos φ > 0,5) |
| Tempo di commutazione RL/LL (tempo d'inserzione) | 20 ms |
| Uscita AC | |
| Tens. di esercizio di dimensionam. Ue | 500 V AC |
| Range tensione di esercizio | 110 V AC ... 550 V AC |
| Tensione d'interdizione di punta | 1200 V |
| frequenza di rete | 50 Hz |
| 60 Hz | |
| Range della corrente di carico | 150 mA ... 9 A (vedere derating) |
| Corrente di dispersione | tip. 7 mA |
| Tensione residua | tip. 1,5 V |
| Corrente impulsiva | 230 A (tp = 10 ms, a 25 °C) |
| Integrale di carico limite | 265 A2s |
| Circuito di protezione | elemento RC; elemento RC |
| Prot. contro le sovratensioni | |
| Limitazione sovratensione | > 910 V |
| Circuito di comando | |
| Collegamento | Connessione a vite |
| Lunghezza del tratto da spelare | 8 mm |
| Filettatura | M3 |
| Sezione conduttore rigida | 0,2 mm² ... 6 mm² |
| Sezione conduttore flessibile | 0,2 mm² ... 4 mm² |
| Sezione conduttore AWG | 24 ... 10 |
| Circuito di carico | |
| Collegamento | Connessione a vite |
| Lunghezza del tratto da spelare | 8 mm |
| Filettatura | M3 |
| Sezione conduttore rigida | 0,2 mm² ... 6 mm² |
| Sezione conduttore flessibile | 0,2 mm² ... 4 mm² |
| Sezione conduttore AWG | 24 ... 10 |
| Larghezza | 62 mm |
| Altezza | 84 mm |
| Profondità | 110 mm |
| Colore | verde (RAL 6021) |
| Condizioni ambientali | |
| Grado di protezione | IP20 |
| Temperatura ambiente (esercizio) | -20 °C ... 60 °C |
| Temperatura ambiente (stoccaggio/trasporto) | -20 °C ... 70 °C |
| Distanze in aria e superficiali fra i circuiti | |
| Norme/Disposizioni | EN 50178 |
| Prescrizioni CEM | |
| Norme/Disposizioni | EN 61000-6-2 |
| EN 61000-6-4 | |
| Tipo di montaggio | Montaggio su guida DIN |
| Nota per il montaggio | affiancabile con distanza > 20 mm |
| Posizione d'installazione | Verticale (guida di supporto orizzontale) |
| Codice articolo | 2964186 |
| Pezzi/conf. | 1 Pezzi |
| Quantità di ordinazione minima | 1 Pezzi |
| Codice vendita | DK6841 |
| Codice prodotto | DK6841 |
| Pagina del catalogo | Pagina 190 (IF-2011) |
| GTIN | 4017918099398 |
| Peso per pezzo (confezione inclusa) | 778,5 g |
| Peso per pezzo (confezione esclusa) | 662,22 g |
| Numero tariffa doganale | 85364900 |
| Paese di origine | DE |
ECLASS
| ECLASS-13.0 | 27371003 |
ETIM
| ETIM 9.0 | EC000066 |
UNSPSC
| UNSPSC 21.0 | 39122300 |
| EU RoHS | |
| Soddisfa i requisiti della direttiva RoHS | Sì |
| con eccezione delle deroghe, se note | 7(a), 7(c)-I |
| China RoHS | |
| Environment friendly use period (EFUP) |
EFUP-50
Una tabella per la dichiarazione China RoHS in base allarticolo è disponibile nellarea di download di ciascun articolo alla voce "Dichiarazione del produttore". Per tutti gli articoli con EFUP-E non viene allestita né richiesta alcuna tabella per la dichiarazione China RoHS.
|
| EU REACH SVHC | |
| Avviso di sostanza candidata REACH (n. CAS) | Lead (n. CAS: 7439-92-1) |
| SCIP | 8e03b027-f4a9-4108-8486-0785cf68b14e |
I vantaggi
Elevata frequenza di commutazione
Commutazione silenziosa e priva di usura fino a 500 V AC/9 A
Circuito di protezione in ingresso e uscita
Indicazione luminosa per funzionamento destrorso/sinistrorso, tensione di esercizio e comando non ammesso
