ELR 1-230AC/600AC-30
-
Protezione dei semiconduttori
2297167
Protezione dei semiconduttori monofase, tensione in ingresso: 230 V AC, corrente d'uscita: 30 A, interruttore a tensione zero
Dettagli prodotto
| Tipo di prodotto | Protezione dei semiconduttori |
| Numero fasi | 1 |
| Tipo di rete | monofase |
| Tensione di prova (Ingresso/uscita) | 4 kVeff (50 Hz, 60 s) |
| Controllo | |
| Denominazione ingresso | Ingresso di controllo |
| Tensione di lavoro di dimensionamento UC | 230 V AC |
| Intervallo di tensione di attivazione | 24 V AC ... 275 V AC |
| Corrente di lavoro di dimensionamento IC | ca. 17 mA |
| Soglia di commutazione | ≤ 6 V AC (Segnale "0") |
| ≥ 22 V AC (Segnale "1") | |
| Indicazione tensione di esercizio | LED verde |
| Frequenza di trasmissione | 6 Hz |
| Uscita carico | |
| Range tensione di esercizio | 42 V AC ... 660 V AC |
| Corrente di esercizio con AC-51 | 30 A |
| Corrente di esercizio con AC-53a | 15 A |
| Tensione d'interdizione di punta | 1200 V |
| frequenza di rete | 45 Hz |
| 65 Hz | |

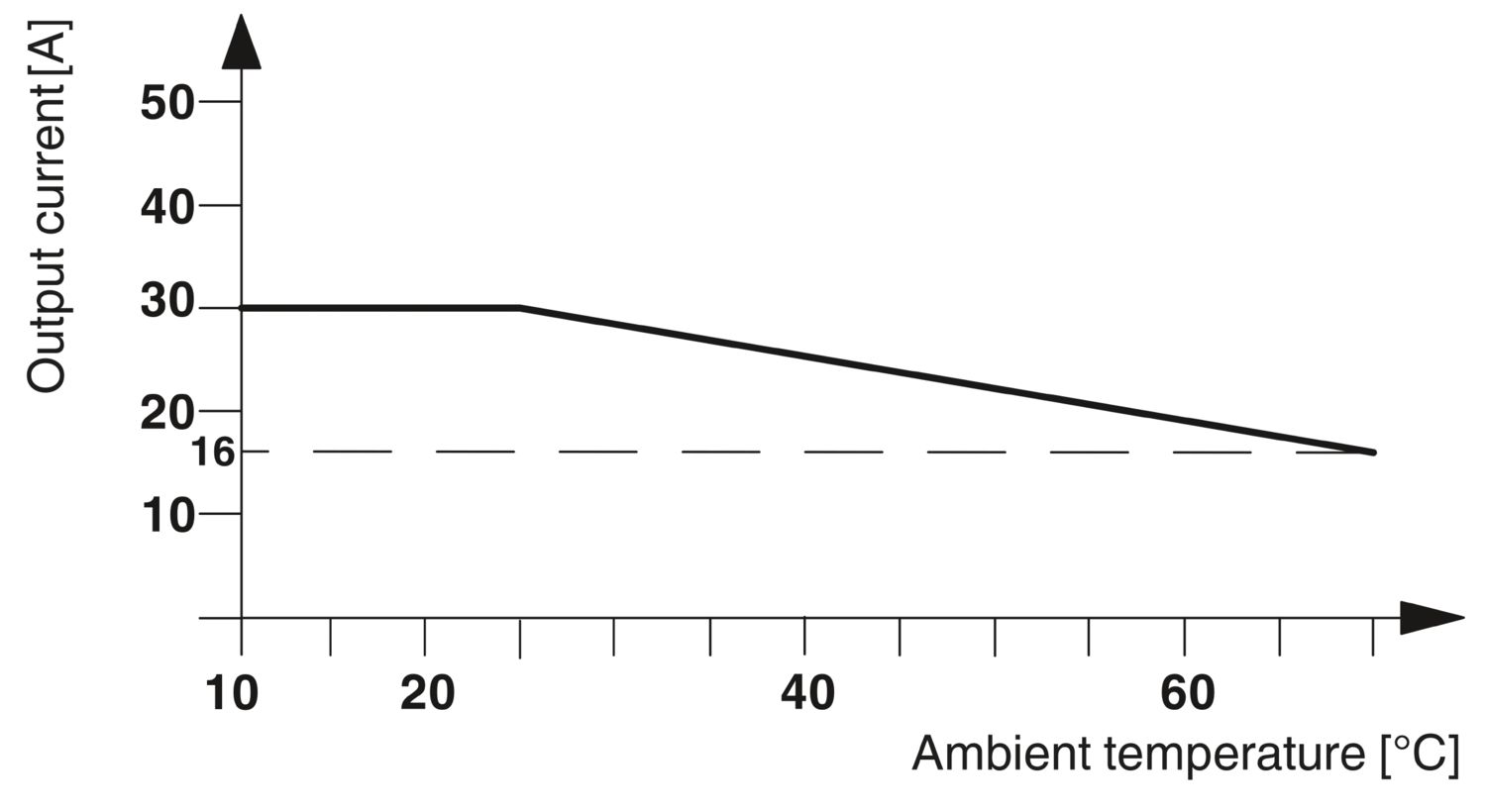

| Range della corrente di carico | 150 mA ... 30 A (vedere derating) |
| Corrente di dispersione | < 3 mA (in modalità off) |
| Tensione residua | < 1,6 V |
| Corrente impulsiva | 400 A (t = 10 ms) |
| Integrale di carico limite | 1800 A2s |

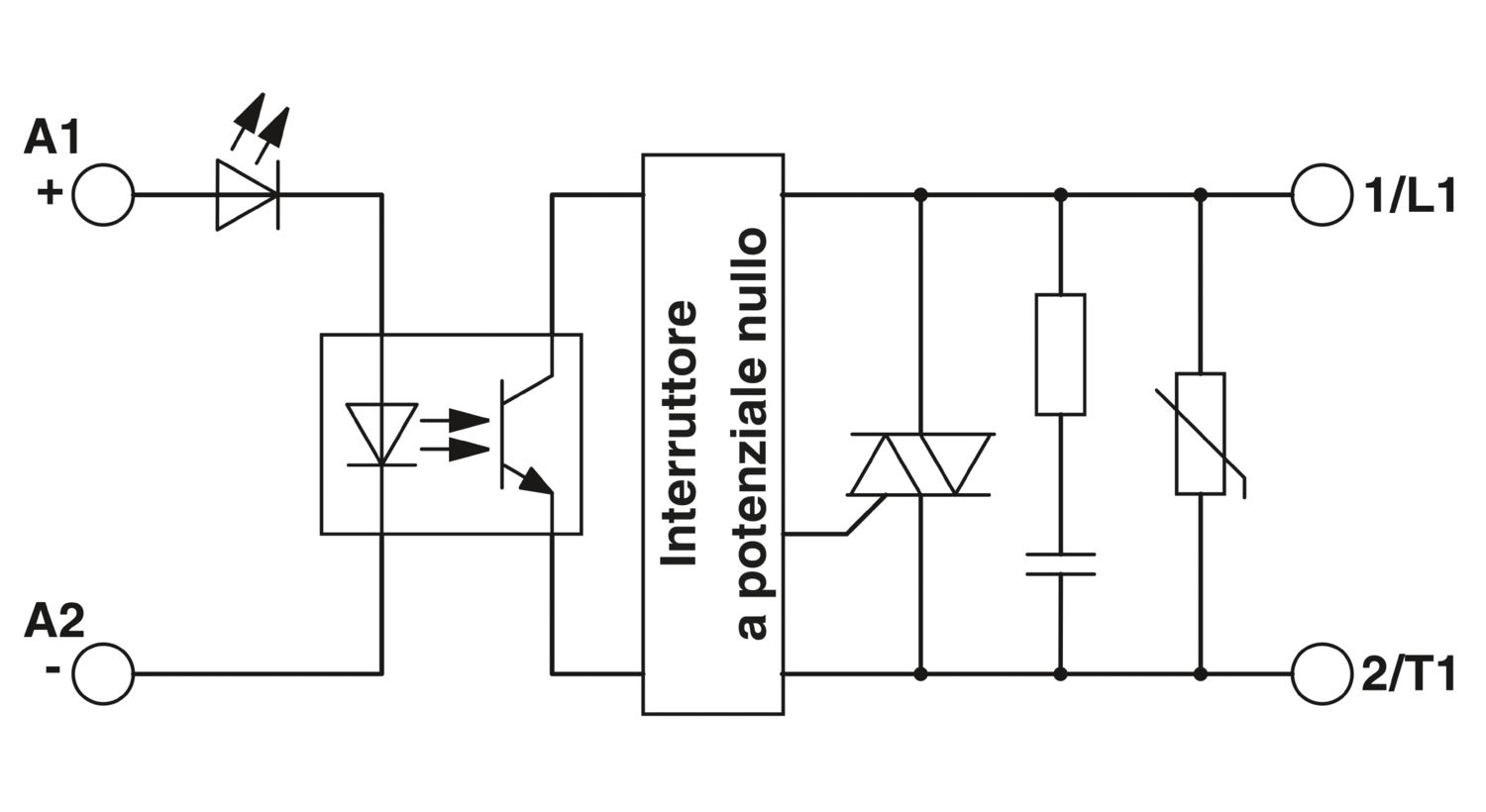

| Circuito di protezione | circuito RCV |
| Sfasamento cos phi min | 0,5 |
| Circuito di comando | |
| Collegamento | Connessione a vite |
| Lunghezza del tratto da spelare | 8 mm |
| Filettatura | M4 |
| Sezione conduttore rigida | 0,5 mm² ... 2,5 mm² |
| Sezione conduttore flessibile | 0,5 mm² ... 2,5 mm² |
| Sezione conduttore AWG | 20 ... 14 |
| Circuito di carico | |
| Collegamento | Connessione a vite |
| Lunghezza del tratto da spelare | 8 mm |
| Filettatura | M4 |
| Sezione conduttore rigida | 0,5 mm² ... 4 mm² |
| Sezione conduttore flessibile | 0,5 mm² ... 4 mm² |
| Sezione conduttore AWG | 20 ... 12 |
| Indicazione tensione di esercizio | LED verde |
| Larghezza | 22,5 mm |
| Altezza | 103 mm |
| Profondità | 103 mm |
| Colore | verde (RAL 6021) |
| Condizioni ambientali | |
| Temperatura ambiente (esercizio) | -30 °C ... 70 °C |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 80 °C |
| Norme / Disposizioni | |
| Norme/Disposizioni | EN 61000-4-2 |
| EN 61000-4-3 | |
| EN 61000-4-4 | |
| EN 61000-4-5 | |
| EN 61000-4-6 | |
| EN 55011 | |
| Tipo di montaggio | Montaggio su guida DIN |
| Nota per il montaggio | affiancabile con distanza ≥ 22,5 mm |
| Posizione d'installazione | Verticale (guida di supporto orizzontale) |
| Codice articolo | 2297167 |
| Pezzi/conf. | 1 Pezzi |
| Quantità di ordinazione minima | 1 Pezzi |
| Codice vendita | DK7123 |
| Codice prodotto | DK7123 |
| Pagina del catalogo | Pagina 49 (C-5-2017) |
| GTIN | 4046356131995 |
| Peso per pezzo (confezione inclusa) | 257,3 g |
| Peso per pezzo (confezione esclusa) | 257,3 g |
| Numero tariffa doganale | 85362010 |
| Paese di origine | MT |
I vantaggi
Elevata frequenza di commutazione
Commutazioni senza usura
Varianti tensioni d'ingresso 24 V DC e 230 V AC
