Presa base per circuiti stampati, sezione nominale: 0,5 mm2, colore: nero, corrente nominale: 6 A, tensione di dimensionamento (III/2): 160 V, superficie contatti: Au, tipo di connessione del contatto: Spina, numero dei potenziali: 4, numero di file: 2, numero poli: 2, numero di connessioni: 4, serie di prodotti: DMCV 0,5/..-G1-SMD, passo: 2,54 mm, montaggio: Saldatura SMD, layout pin: Geometria pad lineare, numero di pin di saldatura per potenziale: 1, sistema di spine: COMBICON DFMC 0,5, Orientamento pin d'inserimento: Standard, bloccaggio: assente, tipo di fissaggio: assente, tipo di confezione: Nastro larghezza 32 mm
| Tipo di prodotto | Presa base per circuiti stampati |
| Famiglia di prodotti | DMCV 0,5/..-G1-SMD |
| Linea di prodotti | COMBICON Connectors XS |
| Numero di poli | 2 |
| Passo | 2,54 mm |
| Numero collegamenti | 4 |
| Numero di file | 2 |
| Numero dei potenziali | 4 |
| Flangia di fissaggio | assente |
| Layout pin | Geometria pad lineare |
| Numero di pin di saldatura per potenziale | 1 |
| Caratteristiche | |
| Corrente nominale IN | 6 A |
| Tensione nominale UN | 160 V |
| Resistività di massa | 2,5 mΩ |
| Tensione di dimensionamento (III/3) | 32 V |
| Tensione impulsiva di dimensionamento (III/3) | 2,5 kV |
| Tensione di dimensionamento (III/2) | 160 V |
| Tensione impulsiva di dimensionamento (III/2) | 2,5 kV |
| Tensione di dimensionamento (II/2) | 160 V |
| Tensione impulsiva di dimensionamento (II/2) | 2,5 kV |
| Tipo di montaggio | Saldatura SMD |
| Layout pin | Geometria pad lineare |
| Istruzioni di lavorazione | |
| Processo | Saldatura di reflow |
| Moisture Sensitive Level | MSL 1 |
| Classification Temperature Tc | 260 °C |
| Cicli di saldatura reflow | 3 |
| Indicazioni materiale - contatti | |
| Nota | Conforme a WEEE/RoHS, senza materiali filiformi secondo IEC 60068-2-82/JEDEC JESD 201 |
| Materiale contatto | Lega Cu |
| Finitura superficiale | completamente dorata |
| Superficie metallica zona di contatto (strato superficiale) | Oro (0,25 Au) |
| Superficie metallica zona di contatto (strato intermedio) | Nichel (2 - 4 µm Ni) |
| Superficie metallica area di saldatura (strato superficiale) | Oro (0,25 Au) |
| Superficie metallica area di saldatura (strato intermedio) | Nichel (2 - 4 µm Ni) |
| Indicazioni materiale - custodia | |
| Colore (Custodia) | nero (9005) |
| Materiale isolante | LCP |
| Gruppo materiale isolante | IIIa |
| CTI secondo IEC 60112 | 175 |
| Classe di combustibilità a norma UL 94 | V0 |

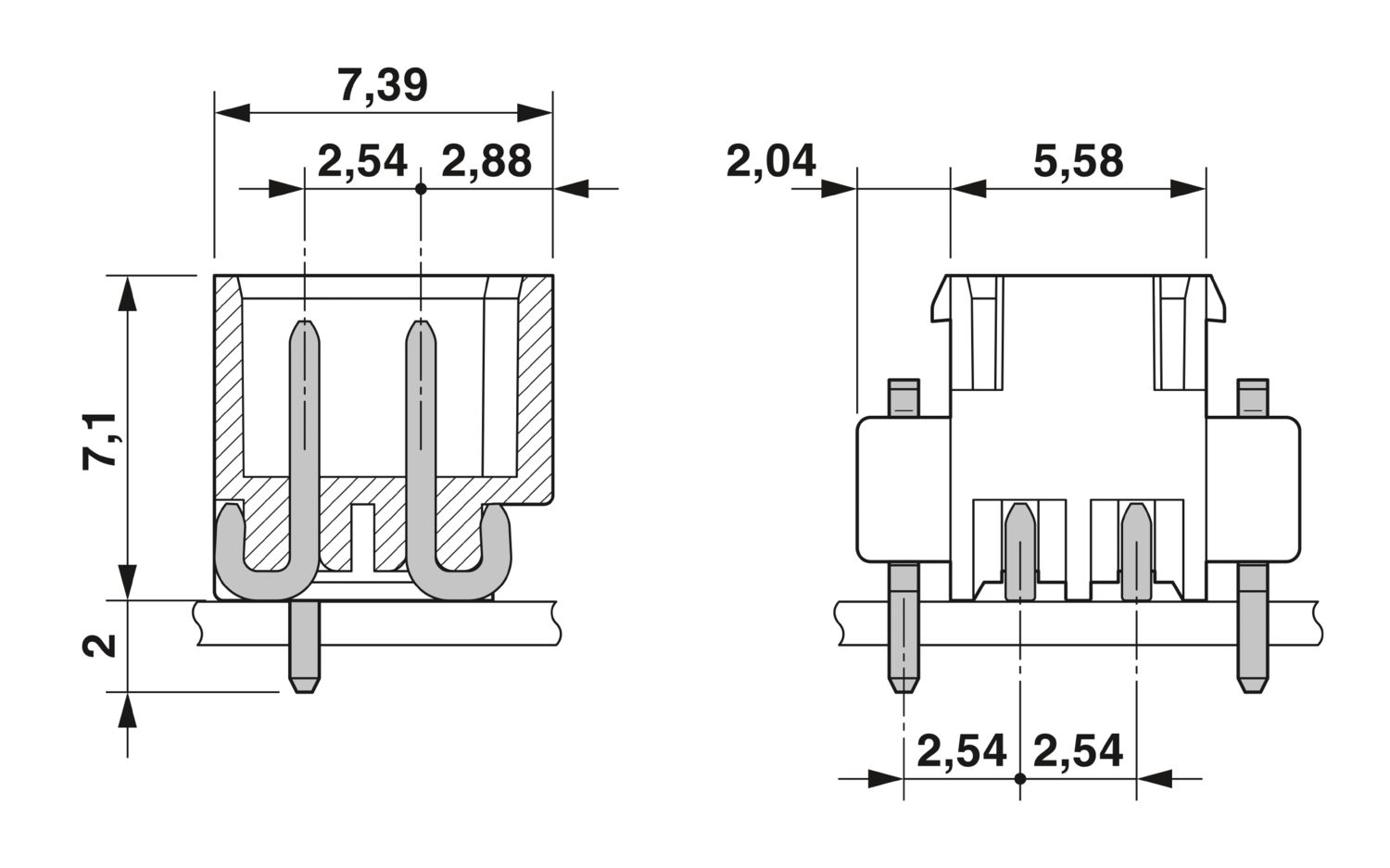

| Disegno quotato |
|
| Passo | 2,54 mm |
| Larghezza [w] | 9,66 mm |
| Altezza [h] | 7,1 mm |
| Lunghezza [l] | 7,39 mm |
| Dimensioni dei codoli | 0,64 x 0,64 mm |

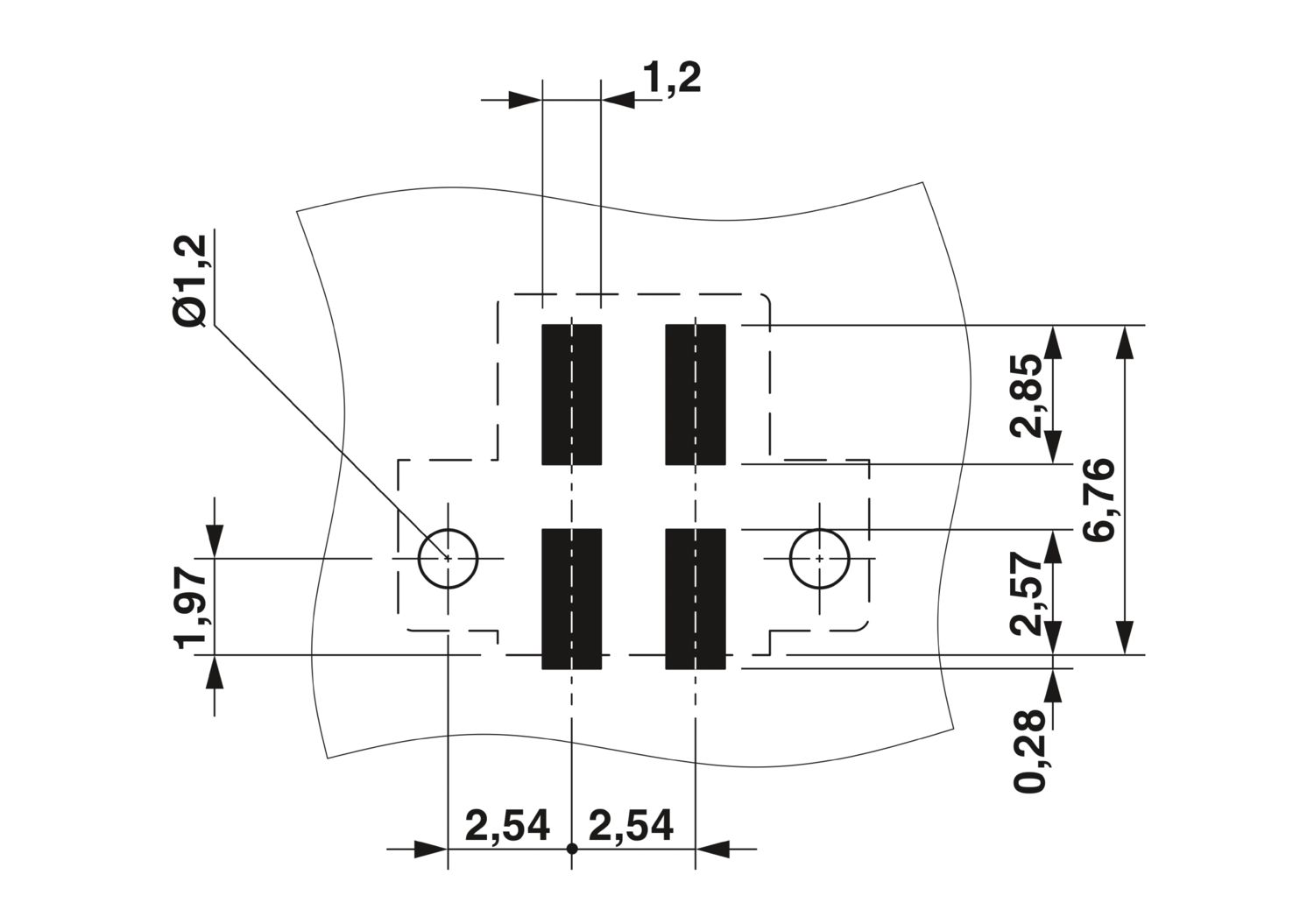

| Design del circuito stampato | |
| Geometria Pad | 1,2 x 2,85 mm |
| 1,2 x 2,85 mm | |
| Distanza codoli | 2,54 mm |
| Controllo visivo | |
| Specifica di prova | DIN EN 60512-1-1:2003-01 |
| Risultato | Prova superata |
| Controllo dimensionale | |
| Specifica di prova | DIN EN 60512-1-2:2003-01 |
| Risultato | Prova superata |
| Resistenza delle scritte | |
| Specifica di prova | DIN EN 60068-2-70:1996-07 |
| Risultato | Prova superata |
| Polarizzazione e codifica | |
| Specifica di prova | DIN EN 60512-13-5:2006-11 |
| Risultato | Prova superata |
| Portacontatti in uso | |
| Specifica di prova | DIN EN 60512-15-1:2009-03 |
| Settori d’applicazione portacontatti Applicazione >20 N |
Prova superata |
| Forza di inserzione/trazione | |
| Risultato | Prova superata |
| Numero di cicli | 100 |
| Forza di inserzione per polo circa | 2 N |
| Forza di trazione per polo circa | 1 N |
| Prova termica | Gruppo di controllo C | |
| Specifica di prova | DIN EN 60512-5-1:2003-01 |
| Numero di poli testati | 16 |
| Resistenza di isolamento | |
| Specifica di prova | DIN EN 60512-3-1:2003-01 |
| Resistenza di isolamento tra poli contigui | > 5 MΩ |
| Distanze di isolamento in aria e superficiale | | |
| Specifica di prova | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Gruppo materiale isolante | IIIa |
| Resistenza alle correnti superficiali (DIN EN 60112 (VDE 0303-11)) | CTI 175 |
| Tensione di isolamento di nominale (III/3) | 32 V |
| Tensione impulsiva nominale (III/3) | 2,5 kV |
| valore minimo della distanza di isolamento in aria - campo disomogeneo (III/3) | 1,5 mm |
| valore minimo della distanza di isolamento superficiale (III/3) | 1,5 mm |
| Tensione di isolamento di nominale (III/2) | 160 V |
| Tensione impulsiva nominale (III/2) | 2,5 kV |
| valore minimo della distanza di isolamento in aria - campo disomogeneo (III/2) | 1,5 mm |
| valore minimo della distanza di isolamento superficiale (III/2) | 1,6 mm |
| Tensione di isolamento di nominale (II/2) | 160 V |
| Tensione impulsiva nominale (II/2) | 2,5 kV |
| valore minimo della distanza di isolamento in aria - campo disomogeneo (II/2) | 1,5 mm |
| valore minimo della distanza di isolamento superficiale (II/2) | 1,6 mm |
| Prova vibrazioni | |
| Specifica di prova | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| Frequenza | 10 - 500 - 10 Hz |
| Velocità sweep | 1 ottavo/min |
| Ampiezza | 0,35 mm (10 Hz ... 60,1 Hz) |
| Accelerazione | 5g (60,1 Hz ... 500 Hz) |
| Durata di prova per asse | 2 h |
| Direzioni di prova | Asse X, Y e Z |
| Controllo della vita elettrica | |
| Specifica di prova | DIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12 |
| Tensione impulsiva verticale sul livello del mare | 2,95 kV |
| Resistività di massa R1 | 2,5 mΩ |
| Resistività di massa R2 | 2,7 mΩ |
| Cicli di manovra | 100 |
| Resistenza di isolamento tra poli contigui | > 5 MΩ |
| Controllo climatico | |
| Specifica di prova | DIN 50018:2013-05 |
| Sollecitazione per effetto della corrosione | 1,0 dm3 SO2 su 300 dm3/40 °C/3 cicli |
| Sollecitazione per effetto del calore | 105 °C/168 h |
| Tensione alternata fissa | 1,39 kV |
| Condizioni ambientali | |
| Temperatura ambiente (esercizio) | -40 °C ... 105 °C (a seconda della curva di declassamento) |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 70 °C |
| Umidità dell'aria relativa (trasporto e stoccaggio) | 30 % ... 70 % |
| Temperatura ambiente (montaggio) | -5 °C ... 100 °C |
| Disegno quotato |
|
| Confezione | Nastro larghezza 32 mm |
| Larghezza nastro [W] | 32 mm |
| Misura esterna bobina [W2] | ≤ 38,4 mm |
| Diametro bobina [A] | ≤ 330 mm |
| Tipo di confezionamento | Sacchetto trasparente |
| Livello ESD | (D) antistatico |
| Specifica di prova | DIN EN 61340-5-1 (VDE 0300-5-1): 2008-07 |
| Tensione nominale UN | Corrente nominale IN | Sezione AWG | Sezione mm2 | |
|---|---|---|---|---|
| Use Group B | ||||
| 150 V | 6 A | |||
| Use Group C | ||||
| 50 V | 6 A | |||
| Tensione nominale UN | Corrente nominale IN | Sezione AWG | Sezione mm2 | |
|---|---|---|---|---|
| 160 V | 6 A |
