MC-25/27-MULTI-67-PV-LG
-
Piastre di ingresso
1415236
Piastre di ingresso, numero dei conduttori: 27, diametro esterno conduttore: 4x 5 mm ... 7 mm, 4x 8 mm ... 12 mm, 13x 10 mm ... 14 mm, 4x 14 mm ... 20 mm, 2x 20 mm ... 26 mm, materiale: lamiera di acciaio zincata (Nucleo), materiale: TPE-SEBS (materiale esterno), colore: grigio chiaro, lunghezza: 222 mm, larghezza: 92 mm, altezza: 29,5 mm
Dettagli prodotto
| Note generali | incl. viti di fissaggio |
| Note generali | Lamiera di acciaio zincata spessa 2 mm, stampata |
| Tipo di prodotto | Passacavo |
| Numero dei conduttori | 27 |
| Diametro esterno conduttore | 4x 5 mm ... 7 mm |
| Coppia di serraggio | 1,5 Nm ... 2 Nm (Viti di fissaggio) |

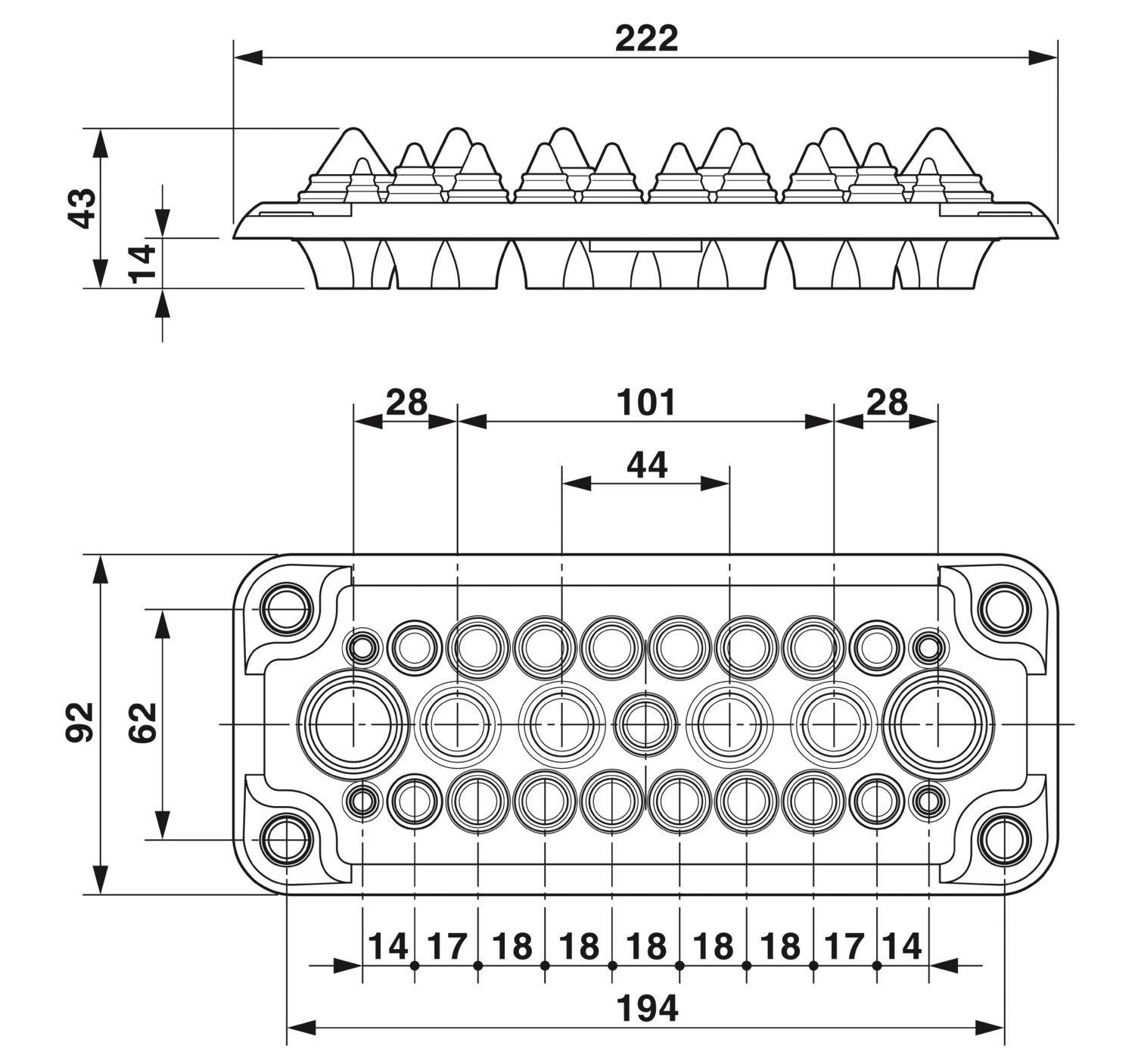

| Disegno quotato |
|
| Larghezza | 92 mm |
| Altezza | 29,5 mm |
| Lunghezza | 222 mm |
| Distanza fori orizzontale | 62 mm |
| Distanza fori verticale | 194 mm |
| Diametro foro | 8,5 mm |
| Colore | grigio chiaro (RAL 7035) |
| Materiale interno | lamiera di acciaio zincata (Nucleo) |
| Materiale esterno | TPE-SEBS (materiale esterno) |
| Classe di combustibilità a norma UL 94 | V0 |
| Diametro esterno conduttore 5-7 mm | 4x 5 mm ... 7 mm |
| Diametro esterno conduttore 8-12 mm | 4x 8 mm ... 12 mm |
| Diametro esterno conduttore 10-14 mm | 13x 10 mm ... 14 mm |
| Diametro esterno conduttore 14-20 mm | 4x 14 mm ... 20 mm |
| Diametro esterno conduttore 20-26 mm | 2x 20 mm ... 26 mm |
| Condizioni ambientali | |
| Grado di protezione | IP66 (Spessore lamiera min. >= 2,5 mm) |
| IP67 (Spessore lamiera min. >= 2,5 mm) | |
| Temperatura ambiente (esercizio) | -40 °C ... 100 °C |
| Nota per il montaggio | Vite di fissaggio M8, coppia di serraggio: 1,5 - 2,0 Nm, esagono cavo SW5 |
| Per il montaggio usare le viti di fissaggio fornite in dotazione. Sequenza di montaggio: 1) Fissare i multigate con viti di fissaggio in dotazione (attenzione alla coppia di serraggio) 2) Eseguire il foro nella membrana (con il cacciavite) oppure tagliare la punta del cono 3) Far passare il cavo (dall'esterno) attraverso l'apertura. Ritrarre il cavo di ca. 20 mm (per migliorare lo scarico della trazione) |
