ME 45 OTU-MKDSO KMGY S1913
-
Parte superiore custodia
1670619

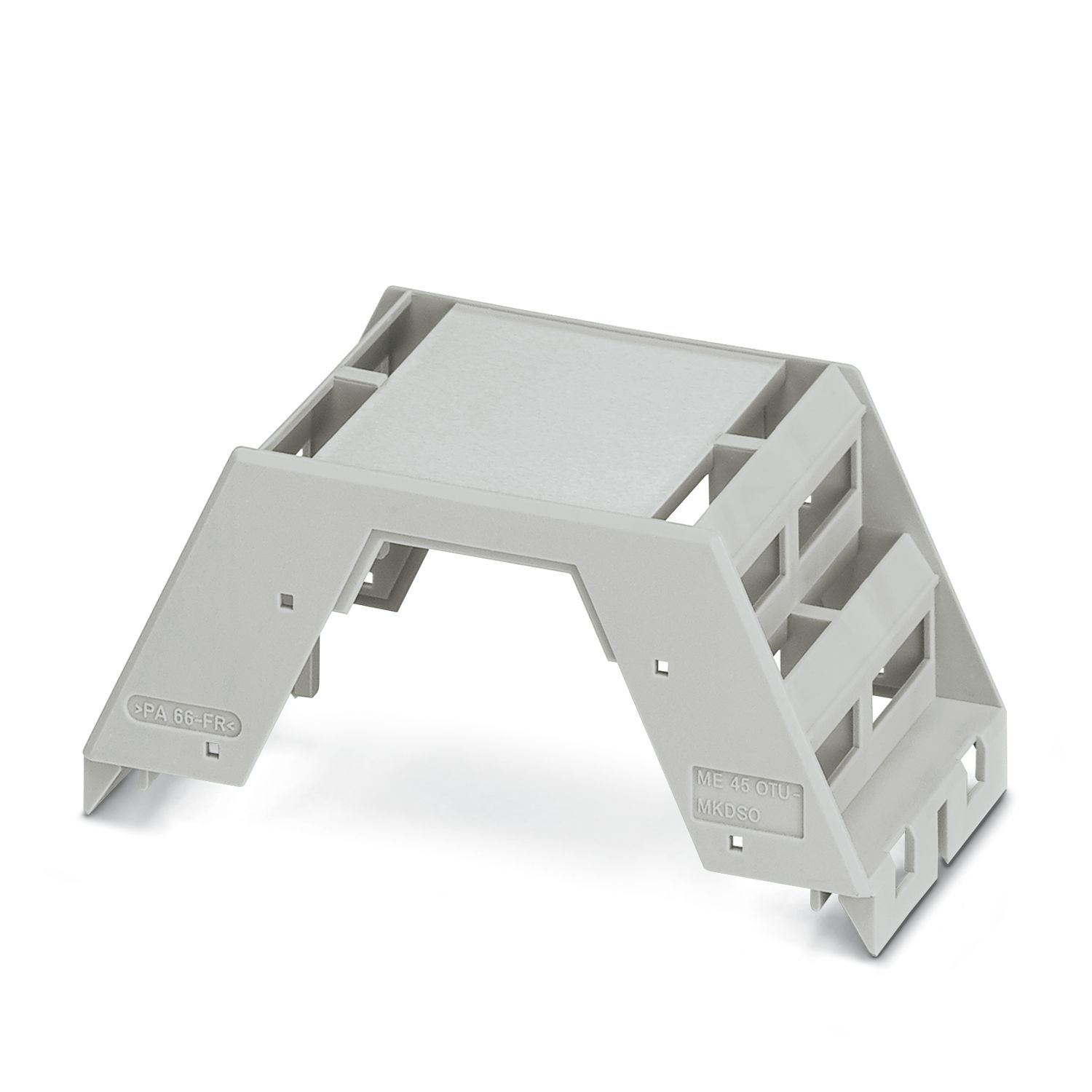

Custodie per guide DIN, Parte superiore della custodia per morsetti per circuiti stampati con connessione a vite, larghezza: 45,2 mm, altezza: 99 mm, profondità: 45,85 mm, colore: grigio chiaro (simili RAL 7035)
Dettagli prodotto
| Nota per il montaggio | Rispettare le indicazioni per l’utente nell'area download. |
| Tipo di prodotto | Parte superiore custodia |
| Tipo di custodia | Custodie per guide DIN |
| Serie di custodie | ME |
| Famiglia di prodotti | ME 45.. |
| Numero di poli max. | 40 (passo: 3,5 mm) |
| 32 (passo: 5 mm) | |
| Esecuzione | Parte superiore della custodia per morsetti per circuiti stampati con connessione a vite |
| Apertura di ventilazione disponibile | no |
| Disegno quotato |
|
| Larghezza | 45,2 mm |
| Altezza | 99 mm |
| Profondità | 45,85 mm |
| Profondità dalla parte inferiore della superficie di appoggio | 38,5 mm |
| Design del circuito stampato | |
| Spessore circuito stampato | 1,4 mm ... 1,8 mm |
| Colore (Custodia) | grigio chiaro (RAL 7035) |
| Classe di combustibilità a norma UL 94 | V0 |
| CTI secondo IEC 60112 | 600 |
| Materiale custodia | PA |
| Finitura superficiale | non trattato |
| Prova vibrazioni | |
| Specifica di prova | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| Frequenza | 10 - 150 - 10 Hz |
| Velocità sweep | 1 ottavo/min |
| Ampiezza | 0,15 mm (10 Hz ... 58,1 Hz) |
| Accelerazione | 2g (58,1 Hz ... 150 Hz) |
| Durata di prova per asse | 2,5 h |
| Direzioni di prova | Asse X, Y e Z |
| Prova al filo incandescente | |
| Specifica di prova | DIN EN 60695-2-11 (VDE 0471-2-11):2014-11 |
| Temperatura | 850 °C |
| Durata di applicazione | 30 s |
| Resistenza al calore / prova di pressione della sfera | |
| Specifica di prova | DIN EN 60695-10-2 (VDE 0471-10-2):2016-01 |
| Temperatura | 125 °C |
| Durata di prova | 1 h |
| Forza | 20 N |
| Resistenza meccanica / tamburo rotante | |
| Specifica di prova | DIN EN 60998-1 (VDE 0613-1):2005-03 |
| Altezza di caduta | 50 cm |
| Frequenza | 10 |
| Urti | |
| Specifica di prova | DIN EN 60068-2-27 (VDE 0468-2-27):2010-02 |
| Forma d'urto | Semisinusoidale |
| Accelerazione | 15g |
| Durata urti | 11 ms |
| Numero di urti per direzione | 3 |
| Direzioni di prova | Asse X, Y e Z (pos. e neg.) |
| Grado di protezione (codice IP) | |
| Specifica di prova | DIN EN 60529 (VDE 0470-1):2014-09 |
| Condizioni ambientali | |
| Codice IP max. da raggiungere | IP20 |
| Temperatura ambiente (esercizio) | -40 °C ... 105 °C (in base alla potenza dissipata) |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 55 °C |
| Temperatura ambiente (montaggio) | -5 °C ... 100 °C |
| Umidità dell'aria relativa (trasporto e stoccaggio) | 80 % |
| Numero degli alloggiamenti dei circuiti stampati | 2 |
| Tipologia di fissaggio del circuito stampato | Inserimento |
| Spessore circuito stampato | 1,4 mm ... 1,8 mm |
| Tipo di montaggio | Bloccaggio con base custodia |
| Confezione | confezionato nel cartone |
| Tipo di confezionamento | Cartone |
