UT 4-L/HESILED 24 (5X20) 120KOHM - Morsetto portafusibili

3214366

Morsetto portafusibili, tipo di fusibile: Vetro / ceramica / ..., tipo fusibile: G / 5 x 20, tensione nominale: 24 V, Corrente continua termica I_th: 28 A, tipo di connessione: Connessione a vite, Sezione di dimensionamento: 4 mm², sezione: 0,14 mm²- 6 mm², tipo di connessione: Connessione a vite, Sezione di dimensionamento: 4 mm², sezione: 0,14 mm²- 6 mm², tipo di montaggio: NS 35/7,5, NS 35/15, colore: nero

Dettagli prodotto

Note generali	La corrente è determinata dal fusibile impiegato, la tensione dal LED scelto. In caso di fusibile difettoso, il circuito è da considerarsi sotto tensione.

Tipo di prodotto	Morsetto portafusibili
Numero collegamenti	4
Numero di file	2
Potenziali	2
Caratteristiche di isolamento
Categoria di sovratensione	III
Grado d'inquinamento	3

Tipo di fusibile	Vetro / ceramica / ...
Tensione impulsiva di dimensionamento	6 kV
Potenza dissipata massima in condizioni nominali	1,02 W
Fusibile	G / 5 x 20
Campo di tensione, con LED	12 V AC/DC ... 30 V AC/DC
Campo di corrente, LED	0,31 mA ... 0,95 mA
Potenza dissipata massima	max. 1,6 W (con disposizione singola del morsetto portafusibili in caso di sovratensione)
	max. 1,6 W (con disposizione composita di diversi morsetti portafusibili in caso di sovratensione)
	max. 4 W (con disposizione singola del morsetto portafusibili in caso di cortocircuito)
	max. 2,5 W (con disposizione composita di diversi morsetti portafusibili in caso di cortocircuito)

Campo di tensione, con LED	12 V AC/DC ... 30 V AC/DC

Numero di connessioni per ogni piano	2
Sezione nominale	4 mm²
piano 1
Filettatura	M3
Coppia di serraggio	0,6 ... 0,8 Nm
Lunghezza del tratto da spelare	9 mm
Calibro a tampone	A4
	B3
Attacco a norma	IEC 60947-7-1/IEC 60947-7-3
Sezione conduttore rigida	0,14 mm² ... 6 mm²
Sezione conduttore AWG	26 ... 10 (convertito secondo IEC)
Sezione conduttore flessibile	0,14 mm² ... 6 mm²
Sezione conduttore flessibile [AWG]	26 ... 10 (convertito secondo IEC)
Sezione del conduttore flessibile (capocorda senza collare di isolamento)	0,14 mm² ... 4 mm²
Sezione del conduttore flessibile (capocorda e collare in plastica)	0,14 mm² ... 4 mm²
2 conduttori di sezione identica rigidi	0,14 mm² ... 1,5 mm²
2 conduttori di sezione identica flessibili	0,14 mm² ... 1,5 mm²
2 conduttori della stessa sezione flessibili con puntalino senza collare in plastica	0,14 mm² ... 1,5 mm²
2 conduttori di sezione identica flessibili con puntalino TWIN con collare in plastica	0,5 mm² ... 1,5 mm²
Corrente continua termica I_th	28 A
Corrente di carico massima	36 A
Tensione nominale	24 V (La tensione è determinata dal LED impiegato.)
Sezione nominale	4 mm²
Piano 2
Filettatura	M3
Coppia di serraggio	0,6 ... 0,8 Nm
Lunghezza del tratto da spelare	9 mm
Attacco a norma	IEC 60947-7-1/IEC 60947-7-3
Sezione conduttore rigida	0,14 mm² ... 6 mm²
Sezione conduttore AWG	26 ... 10 (convertito secondo IEC)
Sezione conduttore flessibile	0,14 mm² ... 6 mm²
Sezione conduttore flessibile [AWG]	26 ... 10 (convertito secondo IEC)
Sezione del conduttore flessibile (capocorda senza collare di isolamento)	0,14 mm² ... 4 mm²
Sezione del conduttore flessibile (capocorda e collare in plastica)	0,14 mm² ... 4 mm²
2 conduttori di sezione identica rigidi	0,14 mm² ... 1,5 mm²
2 conduttori di sezione identica flessibili	0,14 mm² ... 1,5 mm²
2 conduttori della stessa sezione flessibili con puntalino senza collare in plastica	0,14 mm² ... 1,5 mm²
2 conduttori di sezione identica flessibili con puntalino TWIN con collare in plastica	0,5 mm² ... 1,5 mm²
Corrente nominale	6,3 A
Corrente di carico massima	6,3 A (La corrente è determinata dal fusibile impiegato.)
Tensione nominale	24 V (La tensione è determinata dal LED impiegato.)
Sezione nominale	4 mm²

Dati nominali (ATEX/IECEx)
Siglatura	 II 3 G Ex ec llC Gc
Range di temperatura d'impiego	-60 °C ... 130 °C
Accessori certificati Ex	1205053 SZS 0,6X3,5
	3022276 CLIPFIX 35-5
	3022218 CLIPFIX 35
Uscita	(permanente)
Dati di collegamento Ex Generalità
Range della coppia di serraggio	0,6 Nm ... 0,8 Nm
Sezione nominale	4 mm²
Sezione di dimensionamento AWG	12
Dati di collegamento conduttori rigidi	0,14 mm² ... 6 mm²
Dati di collegamento AWG	26 ... 10
Dati di collegamento conduttori flessibili	0,14 mm² ... 6 mm²
Dati di collegamento AWG	26 ... 10
2 conduttori di sezione identica rigidi	0,14 mm² ... 1,5 mm²
2 conduttori con sezione identica AWG rigidi	26 ... 16
2 conduttori di sezione identica flessibili	0,14 mm² ... 1,5 mm²
2 conduttori con sezione identica AWG flessibili	26 ... 16
Sezione conduttore flessibile con capocorda senza collare in plastica min.	0,14 mm²
Sezione conduttore flessibile con capocorda senza collare in plastica max.	4 mm²
Cavo unipolare/punto di collegamento flessibile con puntalino senza collare in plastica AWG	26 ... 12
Uscita	(permanente)
Piano Ex 2° piano
Tensione nominale	500 V
Corrente nominale	20 A (4 mm²)
Corrente di carico massima	20 A (6 mm²)
Resistività di massa	0,6 mΩ
Aumento di temperatura	40 K (20 A/4 mm²)
Uscita	(permanente)
Piano Ex 3° piano
Tensione nominale	250 V
Corrente nominale	6,3 A (4 mm²)
Corrente di carico massima	6,3 A (6 mm²)
Resistività di massa	5 mΩ

Larghezza	6,2 mm
Altezza	92,7 mm
Profondità	94,5 mm
Profondità su NS 35/7,5	88,9 mm
Profondità su NS 35/15	96,4 mm

Colore	nero (RAL 9005)
Classe di combustibilità a norma UL 94	V0
Gruppo materiale isolante	I
Materiale isolante	PA
Inserto materiale isolante statico a freddo	-60 °C
Indice di temperatura relativo materiale isolante (Elec., UL 746 B)	130 °C
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22	HL 1 - HL 3
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23	HL 1 - HL 3
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24	HL 1 - HL 3
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R26	HL 1 - HL 3
Infiammabilità della superficie NFPA 130 (ASTM E 162)	superata
Densità ottica specifica dei fumi NFPA 130 (ASTM E 662)	superata
Tossicità dei fumi NFPA 130 (SMP 800C)	superata

Dati meccanici
Parete laterale aperta	No

Vibrazioni/rumori a banda larga
Specifica di prova	DIN EN 50155 (VDE 0115-200):2008-03
Spettro	Controllo della vita elettrica categoria 1, classe B, montato sulla carrozzeria
Frequenza	f₁ = 5 Hz a f₂ = 150 Hz
Livello ASD	0,964 (m/s²)²/Hz
Accelerazione	0,58g
Durata di prova per asse	5 h
Direzioni di prova	Asse X, Y e Z
Risultato	Prova superata
Urti
Specifica di prova	DIN EN 50155 (VDE 0115-200):2008-03
Forma d'urto	Semisinusoidale
Accelerazione	5g
Durata urti	30 ms
Numero di urti per direzione	3
Direzioni di prova	Asse X, Y e Z (pos. e neg.)
Risultato	Prova superata
Condizioni ambientali
Temperatura ambiente (esercizio)	-60 °C ... 110 °C (Intervallo di temperatura di esercizio compreso l'autoriscaldamento, temperatura di esercizio massima a breve termine cfr. RTI Elec.)
Temperatura ambiente (stoccaggio/trasporto)	-25 °C ... 60 °C (per breve durata, non oltre le 24 h, da -60 °C °C a +70 °C)
Temperatura ambiente (montaggio)	-5 °C ... 70 °C
Temperatura ambiente (attivazione)	-5 °C ... 70 °C
Umidità dell'aria consentita (esercizio)	20 % ... 90 %
Umidità dell'aria consentita (stoccaggio/trasporto)	30 % ... 70 %

Attacco a norma	IEC 60947-7-1/IEC 60947-7-3
	IEC 60947-7-1/IEC 60947-7-3

Tipo di montaggio	NS 35/7,5
	NS 35/15

Dati commerciali

Codice articolo	3214366
Pezzi/conf.	50 Pezzi
Quantità di ordinazione minima	50 Pezzi
Codice vendita	BE1136
Codice prodotto	BE1136
Pagina del catalogo	Pagina 162 (C-1-2019)
GTIN	4055626030777
Peso per pezzo (confezione inclusa)	32,89 g
Peso per pezzo (confezione esclusa)	32,89 g
Numero tariffa doganale	85369095
Paese di origine	PL

Classifiche

Omologazioni

Approval Specification Data
	Tensione nominale U_N	Corrente nominale I_N	Sezione AWG
Use Group B
piano superiore	300 V	16 A	26 - 10
piano inferiore	300 V	20 A	26 - 10
Use Group C
piano superiore	300 V	16 A	26 - 10
piano inferiore	300 V	20 A	26 - 10

Approval Specification Data
	Tensione nominale U_N	Corrente nominale I_N	Sezione AWG	Sezione mm²
con inserto fusibile G	300 V	16 A	26 - 10	26 - 10
piano intermedio	300 V	20 A	26 - 10	26 - 10

Approval Specification Data
	Tensione nominale U_N	Corrente nominale I_N	Sezione AWG	Sezione mm²
con inserto fusibile G	300 V	16 A	26 - 10
piano intermedio	300 V	20 A	26 - 10

Environmental product compliance

Prodotti compatibili

Accessori

EU RoHS
Soddisfa i requisiti della direttiva RoHS	Sì
con eccezione delle deroghe, se note	6(c)
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Una tabella per la dichiarazione China RoHS in base allarticolo è disponibile nellarea di download di ciascun articolo alla voce "Dichiarazione del produttore". Per tutti gli articoli con EFUP-E non viene allestita né richiesta alcuna tabella per la dichiarazione China RoHS.
EU REACH SVHC
Avviso di sostanza candidata REACH (n. CAS)	Lead (n. CAS: 7439-92-1)
SCIP	5c3502e8-0faa-4839-8601-6a8e386b50e3

Alimentazione, ricarica e protezione

Automazione

Collegamento

Commutazione, misurazione e monitoraggio

Siglatura, montaggio e installazione

UT 4-L/HESILED 24 (5X20) 120KOHM - Morsetto portafusibili

3214366

Dettagli prodotto

ECLASS

ETIM

UNSPSC

CSA

cULus Recognized

cULus Recognized

cUL Recognized

IECEx

UL Recognized

CCC

ATEX

UKCA-EX

Prodotti compatibili

Alimentazione, ricarica e protezione

Automazione

Collegamento

Commutazione, misurazione e monitoraggio

Siglatura, montaggio e installazione

UT 4-L/HESILED 24 (5X20) 120KOHM - Morsetto portafusibili 3214366

Dettagli prodotto

ECLASS

ETIM

UNSPSC

Prodotti compatibili

FBS 2-6 - Ponticello a innesto 3030336

FBS 3-6 - Ponticello a innesto 3030242

FBS 4-6 - Ponticello a innesto 3030255

FBS 5-6 - Ponticello a innesto 3030349

FBS 6-6 - Ponticello a innesto 1008238

FBS 10-6 - Ponticello a innesto 3030271

FBS 20-6 - Ponticello a innesto 3030365

FBS 50-6 - Ponticello a innesto 3032224

FBSR 2-6 - Ponticello a innesto 3033715

FBSR 3-6 - Ponticello a innesto 3001594

FBSR 4-6 - Ponticello a innesto 3001595

FBSR 5-6 - Ponticello a innesto 3001596

FBSR 10-6 - Ponticello a innesto 3033716

FBSRH 2-6 - Spina di cortocircuito 3033812

FBS 2-6 BU - Ponticello a innesto 3036932

FBS 3-6 BU - Ponticello a innesto 3036945

FBS 4-6 BU - Ponticello a innesto 3036958

FBS 5-6 BU - Ponticello a innesto 3036961

FBS 10-6 BU - Ponticello a innesto 3032198

FBS 20-6 BU - Ponticello a innesto 3032208

FBS 50-6 BU - Ponticello a innesto 3032211

DMET 5X20 - Connettore passante 3032075

NS 35/ 7,5 PERF 2000MM - Guida di supporto forata 0801733

NS 35/ 7,5 UNPERF 2000MM - Guida di supporto, non perforata 0801681

NS 35/ 7,5 WH PERF 2000MM - Guida di supporto forata 1204119

NS 35/ 7,5 WH UNPERF 2000MM-VPE 10 - Guida di supporto, non perforata 1204122

NS 35/ 7,5 AL UNPERF 2000MM - Guida di supporto, non perforata 0801704

NS 35/ 7,5 ZN PERF 2000MM - Guida di supporto forata 1206421

NS 35/ 7,5 ZN UNPERF 2000MM - Guida di supporto, non perforata 1206434

NS 35/ 7,5 CU UNPERF 2000MM-VPE 10 - Guida di supporto, non perforata 0801762

NS 35/ 7,5 CAP - Cappuccio 1206560

NS 35/15 PERF 2000MM - Guida di supporto forata 1201730

NS 35/15 UNPERF 2000MM - Guida di supporto, non perforata 1201714

NS 35/15 WH PERF 2000MM - Guida di supporto forata 0806602

NS 35/15 WH UNPERF 2000MM-VPE 10 - Guida di supporto, non perforata 1204135

NS 35/15 AL UNPERF 2000MM - Guida di supporto, non perforata 1201756

NS 35/15 ZN PERF 2000MM - Guida di supporto forata 1206599

NS 35/15 ZN UNPERF 2000MM - Guida di supporto, non perforata 1206586

NS 35/15 CU UNPERF 2000MM-VPE 10 - Guida di supporto, non perforata 1201895

NS 35/15 CAP - Cappuccio 1206573

NS 35/15-2,3 UNPERF 2000MM-VPE 10 - Guida di supporto, non perforata 1201798

ZB 5 :UNBEDRUCKT - Nastro Zack 1050004

ZB 5 CUS - Nastro Zack 0824962

ZB 5,LGS:L1-N,PE - Nastro Zack 1050415

UC-TM 5 - Segnamorsetti 0818108

UC-TM 5 CUS - Segnamorsetti 0824581

UCT-TM 5 - Segnamorsetti 0828734

UCT-TM 5 CUS - Segnamorsetti 0829595

GBS 5-25X12 - Portacartellini per gruppi per siglatura morsetti 0810588

GBS 5-25X5 - Portacartellini per gruppi per siglatura morsetti 0829126

STP 5-2-ZB - Portacartellini 3037643

ZB 6:UNBEDRUCKT - Nastro Zack 1051003

ZB 6 CUS - Nastro Zack 0824992

ZB 6,LGS:L1-N,PE - Segnamorsetti 1051414

ZB 6,LGS:U-N - Segnamorsetti 1051430

UC-TM 6 - Segnamorsetti 0818085

UC-TM 6 CUS - Segnamorsetti 0824589

UCT-TM 6 - Segnamorsetti 0828736

UCT-TM 6 CUS - Segnamorsetti 0829602

CLIPFIX 35 - Supporto terminale 3022218

CLIPFIX 35-5 - Supporto terminale 3022276

E/NS 35 N - Supporto terminale 0800886

PAI-4-FIX-5/6 BU - Adattatore di prova 3035975

PAI-4-FIX-5/6 OG - Adattatore di prova 3035974

PAI-4-FIX-5/6 YE - Adattatore di prova 3035977

PAI-4-FIX-5/6 RD - Adattatore di prova 3035976

PAI-4-FIX-5/6 GN - Adattatore di prova 3035978

PAI-4-FIX-5/6 BK - Adattatore di prova 3035980

PAI-4-FIX-5/6 GY - Adattatore di prova 3035982

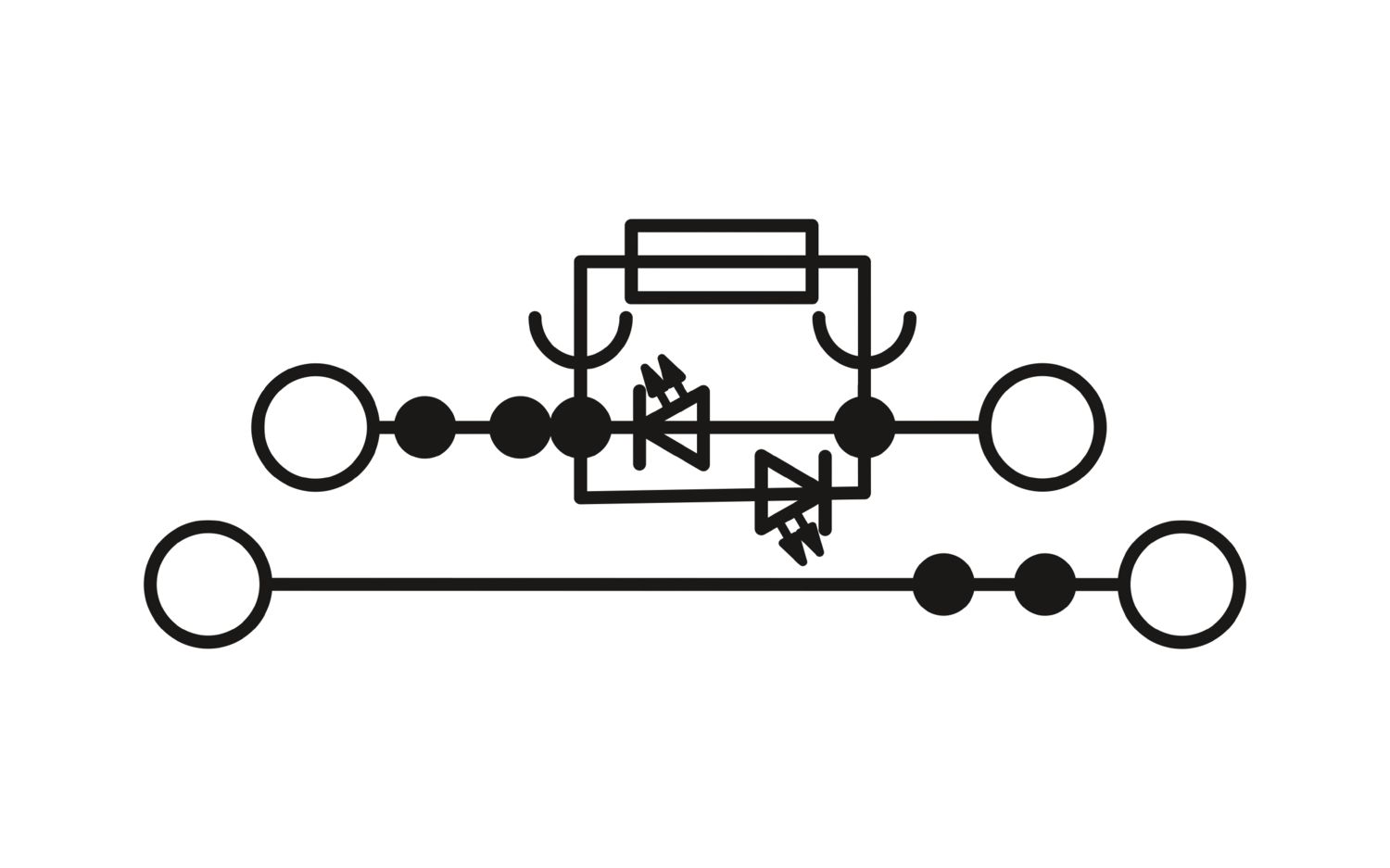

UT 4-L/HESILED 24 (5X20) 120KOHM - Morsetto portafusibili

3214366
