UK 5-HESILED 24 - Morsetto portafusibili

3004126

Morsetto portafusibili, tipo di fusibile: Vetro / ceramica / ..., tipo fusibile: G / 5 x 20 / 5 x 25 / 5 x 30, tensione nominale: 24 V, corrente nominale: 6,3 A, numero poli: 1, tipo di connessione: Connessione a vite, Sezione di dimensionamento: 1 mm², sezione: 0,2 mm²- 4 mm², tipo di montaggio: NS 35/7,5, NS 35/15, NS 32, colore: nero

Dettagli prodotto

Nota per la siglatura	Per la siglatura del morsetto utilizzare il materiale di siglatura con passo da 8,2 mm.
Nota per la siglatura	Per la siglatura della leva utilizzare il materiale di siglatura con passo da 6,2 mm.
Nota per il funzionamento	La corrente è determinata dal fusibile impiegato, la tensione dal LED scelto. In caso di fusibile difettoso, il circuito è da considerarsi sotto tensione.

Tipo di prodotto	Morsetto portafusibili
Numero di poli	1
Numero collegamenti	2
Numero di file	1
Potenziali	1
Caratteristiche di isolamento
Categoria di sovratensione	III
Grado d'inquinamento	3

Tipo di fusibile	Vetro / ceramica / ...
Tensione impulsiva di dimensionamento	8 kV
Potenza dissipata massima in condizioni nominali	1,02 W
Fusibile	G / 5 x 20 / 5 x 25 / 5 x 30
Campo di tensione, con LED	15 V AC/DC ... 30 V AC/DC
Campo di corrente, LED	3,5 mA ... 8,1 mA

Campo di tensione, con LED	15 V AC/DC ... 30 V AC/DC

Numero di connessioni per ogni piano	2
Sezione nominale	4 mm²
Piano 1 superiore 1 inferiore 1
Filettatura	M3
Coppia di serraggio	0,6 ... 0,8 Nm
Lunghezza del tratto da spelare	8 mm
Calibro a tampone	A4
Attacco a norma	IEC 60947-7-3
Sezione conduttore rigida	0,2 mm² ... 4 mm²
Sezione conduttore AWG	24 ... 12 (convertito secondo IEC)
Sezione conduttore flessibile	0,2 mm² ... 4 mm²
Sezione conduttore flessibile [AWG]	24 ... 12 (convertito secondo IEC)
Sezione del conduttore flessibile (capocorda senza collare di isolamento)	0,25 mm² ... 4 mm²
Sezione del conduttore flessibile (capocorda e collare in plastica)	0,25 mm² ... 4 mm²
Sezione con ponticello a pettine rigido	4 mm²
Sezione con ponticello a pettine flessibile	4 mm²
2 conduttori di sezione identica rigidi	0,2 mm² ... 1,5 mm²
2 conduttori di sezione identica flessibili	0,2 mm² ... 1,5 mm²
2 conduttori della stessa sezione flessibili con puntalino senza collare in plastica	0,25 mm² ... 1,5 mm²
2 conduttori di sezione identica flessibili con puntalino TWIN con collare in plastica	0,5 mm² ... 1,5 mm²
Corrente nominale	6,3 A
Corrente di carico massima	6,3 A (La corrente è determinata dal fusibile impiegato.)
Tensione nominale	24 V
Sezione nominale	1 mm²
Attacco a norma	IEC 60947-7-3
Sezione conduttore rigida	0,2 mm² ... 4 mm²
Sezione conduttore AWG	24 ... 12 (convertito secondo IEC)
Sezione conduttore flessibile	0,2 mm² ... 4 mm²
Sezione del conduttore flessibile (capocorda senza collare di isolamento)	0,25 mm² ... 4 mm²
Sezione del conduttore flessibile (capocorda e collare in plastica)	0,25 mm² ... 4 mm²
Sezione con ponticello a pettine rigido	4 mm²
Sezione con ponticello a pettine flessibile	4 mm²
2 conduttori di sezione identica rigidi	0,2 mm² ... 1,5 mm²
2 conduttori di sezione identica flessibili	0,2 mm² ... 1,5 mm²
2 conduttori della stessa sezione flessibili con puntalino senza collare in plastica	0,25 mm² ... 1,5 mm²
2 conduttori di sezione identica flessibili con puntalino TWIN con collare in plastica	0,5 mm² ... 1,5 mm²
Corrente nominale	6,3 A
Corrente di carico massima	6,3 A
Tensione nominale	800 V (come morsetto sezionatore)

Larghezza	8,2 mm
Altezza	72,5 mm
Profondità su NS 32	61,5 mm
Profondità su NS 35/7,5	56,5 mm
Profondità su NS 35/15	64 mm

Colore	nero (RAL 9005)
Classe di combustibilità a norma UL 94	V0
Gruppo materiale isolante	I
Materiale isolante	PA
Indice di temperatura materiale isolante (DIN EN 60216-1 (VDE 0304-21))	125 °C
Indice di temperatura relativo materiale isolante (Elec., UL 746 B)	125 °C

Dati meccanici
Parete laterale aperta	No

Vibrazioni/rumori a banda larga
Specifica di prova	DIN EN 50155 (VDE 0115-200):2008-03
Spettro	Controllo della vita elettrica categoria 1, classe B, montato sulla carrozzeria
Frequenza	f₁ = 5 Hz a f₂ = 150 Hz
Livello ASD	1,857 (m/s²)²/Hz
Accelerazione	0,8g
Durata di prova per asse	5 h
Direzioni di prova	Asse X, Y e Z
Risultato	Prova superata
Urti
Specifica di prova	DIN EN 50155 (VDE 0115-200):2008-03
Forma d'urto	Semisinusoidale
Accelerazione	5g
Durata urti	30 ms
Numero di urti per direzione	3
Direzioni di prova	Asse X, Y e Z (pos. e neg.)
Risultato	Prova superata
Condizioni ambientali
Temperatura ambiente (esercizio)	-60 °C ... 110 °C (Intervallo di temperatura di esercizio compreso l'autoriscaldamento, temperatura di esercizio massima a breve termine cfr. RTI Elec.)
Temperatura ambiente (stoccaggio/trasporto)	-25 °C ... 60 °C (per breve durata, non oltre le 24 h, da -60 °C °C a +70 °C)
Temperatura ambiente (montaggio)	-5 °C ... 70 °C
Temperatura ambiente (attivazione)	-5 °C ... 70 °C
Umidità dell'aria consentita (esercizio)	20 % ... 90 %
Umidità dell'aria consentita (stoccaggio/trasporto)	30 % ... 70 %

Attacco a norma	IEC 60947-7-3
	IEC 60947-7-3

Tipo di montaggio	NS 35/7,5
	NS 35/15
	NS 32

Dati commerciali

Codice articolo	3004126
Pezzi/conf.	50 Pezzi
Quantità di ordinazione minima	50 Pezzi
Codice vendita	BE1234
Codice prodotto	BE1234
Pagina del catalogo	Pagina 492 (C-1-2019)
GTIN	4017918090647
Peso per pezzo (confezione inclusa)	19,4 g
Peso per pezzo (confezione esclusa)	19 g
Numero tariffa doganale	85369095
Paese di origine	TR

Classifiche

Omologazioni

Approval Specification Data
	Tensione nominale U_N	Corrente nominale I_N	Sezione AWG
Use Group B
	600 V	6,3 A	28 - 10
Use Group C
	600 V	6,3 A	28 - 10

Approval Specification Data
	Tensione nominale U_N	Corrente nominale I_N	Sezione AWG
Use Group B
	600 V	12 A	26 - 10
Use Group C
	600 V	12 A	26 - 10
Use Group F
	600 V	12 A	26 - 10

Environmental product compliance

Prodotti compatibili

Accessori

I vantaggi

Varianti con LED

Ampia superficie di siglatura

La leva del fusibile si arresta in posizione finale

EU RoHS
Soddisfa i requisiti della direttiva RoHS	Sì
con eccezione delle deroghe, se note	6(c)
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Una tabella per la dichiarazione China RoHS in base allarticolo è disponibile nellarea di download di ciascun articolo alla voce "Dichiarazione del produttore". Per tutti gli articoli con EFUP-E non viene allestita né richiesta alcuna tabella per la dichiarazione China RoHS.
EU REACH SVHC
Avviso di sostanza candidata REACH (n. CAS)	Lead (n. CAS: 7439-92-1)
SCIP	50c8d253-53e0-485f-a2c6-b80c773b636e

Alimentazione, ricarica e protezione

Automazione

Collegamento

Commutazione, misurazione e monitoraggio

Siglatura, montaggio e installazione

UK 5-HESILED 24 - Morsetto portafusibili

3004126

Dettagli prodotto

ECLASS

ETIM

UNSPSC

CSA

EAC

cULus Recognized

Prodotti compatibili

I vantaggi

Alimentazione, ricarica e protezione

Automazione

Collegamento

Commutazione, misurazione e monitoraggio

Siglatura, montaggio e installazione

UK 5-HESILED 24 - Morsetto portafusibili 3004126

Dettagli prodotto

ECLASS

ETIM

UNSPSC

Prodotti compatibili

EBS 2- 8 - Ponticello a pettine 3118151

EBS 3- 8 - Ponticello a pettine 3118148

EBS 10- 8 - Ponticello a pettine 3118135

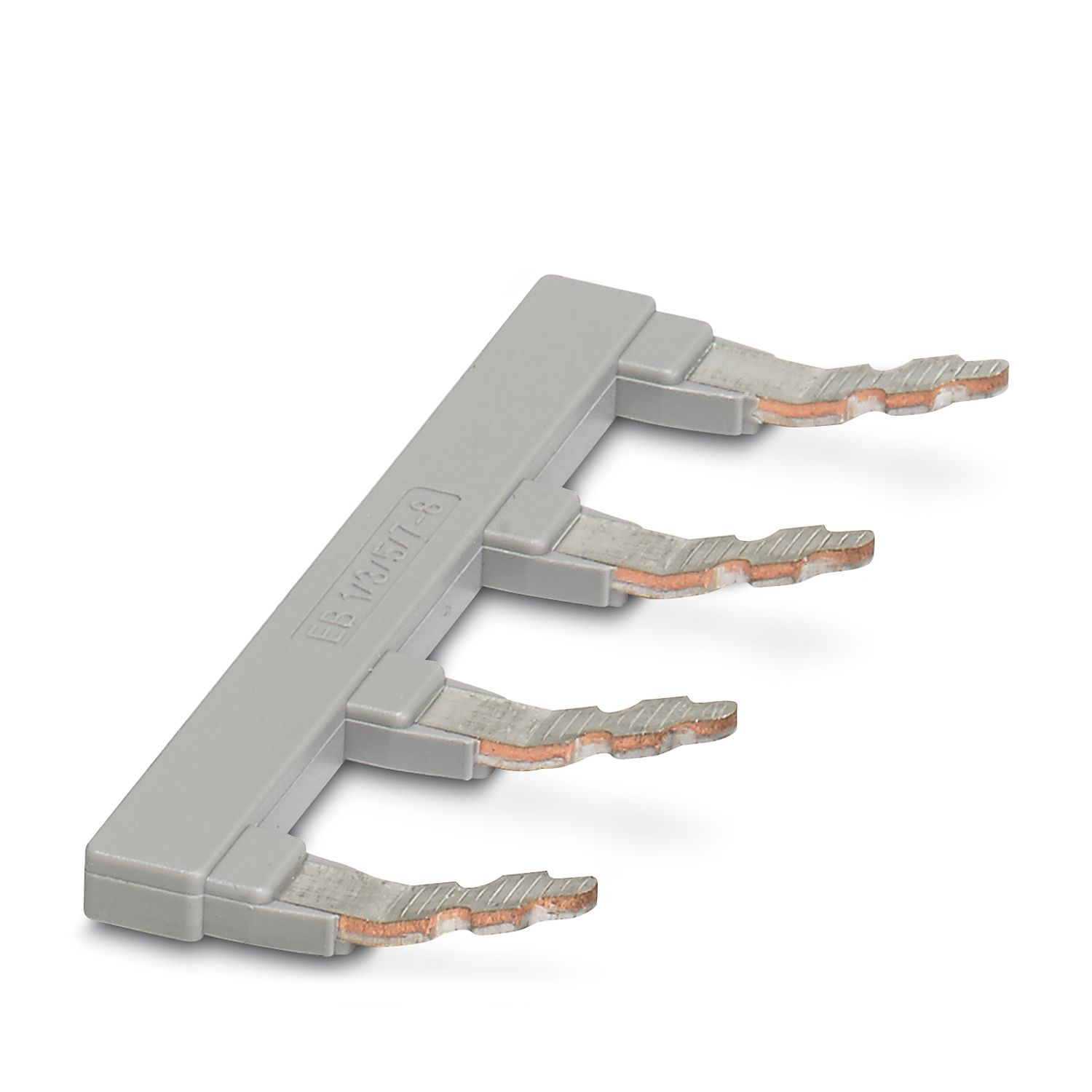

EB 1/3/5/7-8 - Ponticello a pettine 3072340
