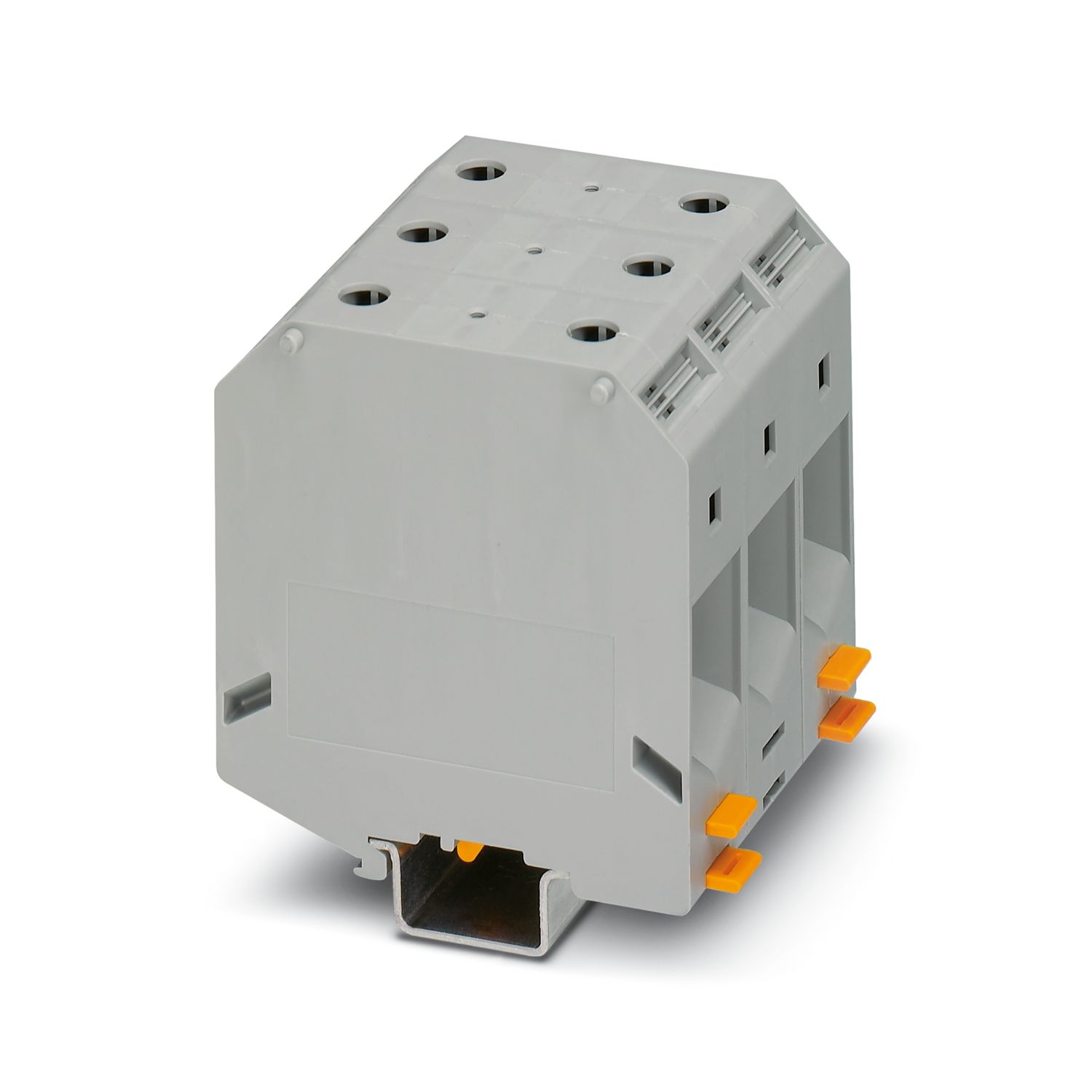

UKH 95-3L
-
Morsetti di potenza
3076332
Morsetti di potenza, tensione nominale: 1000 V, corrente nominale: 232 A, numero di connessioni: 6, numero poli: 3, tipo di connessione: Connessione a vite, Sezione di dimensionamento: 95 mm2, sezione: 25 mm2 - 95 mm2, tipo di montaggio: NS 35/15, NS 32, colore: grigio
Dettagli prodotto
| Note generali | Viti ad esagono cavo |
| Tipo di prodotto | Morsetto per corrente di punta |
| Numero di poli | 3 |
| Numero collegamenti | 6 |
| Numero di file | 1 |
| Potenziali | 3 |
| Caratteristiche di isolamento | |
| Categoria di sovratensione | III |
| Grado d'inquinamento | 3 |
| Tensione impulsiva di dimensionamento | 8 kV |
| Numero di connessioni per ogni piano | 6 |
| Sezione nominale | 95 mm² |
| Piano 1 superiore 1 inferiore 1 | |
| Filettatura | M8 |
| Nota | Viti ad esagono cavo |
| Coppia di serraggio | 15 ... 20 Nm |
| Lunghezza del tratto da spelare | 33 mm |
| Attacco a norma | IEC 60947-7-1 |
| Sezione conduttore rigida | 25 mm² ... 95 mm² |
| Sezione conduttore AWG | 4 ... 3/0 (convertito secondo IEC) |
| Sezione conduttore flessibile | 35 mm² ... 95 mm² |
| Sezione conduttore flessibile [AWG] | 2 ... 3/0 (convertito secondo IEC) |
| Sezione del conduttore flessibile (capocorda senza collare di isolamento) | 35 mm² ... 95 mm² |
| Sezione del conduttore flessibile (capocorda e collare in plastica) | 35 mm² ... 95 mm² |
| Sezione con ponticello a pettine rigido | 95 mm² |
| Sezione con ponticello a pettine flessibile | 70 mm² |
| 2 conduttori di sezione identica rigidi | 25 mm² ... 35 mm² |
| 2 conduttori di sezione identica flessibili | 25 mm² ... 35 mm² |
| 2 conduttori della stessa sezione flessibili con puntalino senza collare in plastica | 16 mm² ... 35 mm² |
| Corrente nominale | 232 A |
| Corrente di carico massima | 232 A |
| Tensione nominale | 1000 V |
| Nota | Attenzione: nell'area download sono disponibili approvazioni degli articoli, sezioni di collegamento e note per la connessione di conduttori in alluminio. |
| Sezione nominale | 95 mm² |
| Disegno quotato |
|
| Larghezza | 75 mm |
| Altezza | 89,8 mm |
| Colore | grigio |
| Classe di combustibilità a norma UL 94 | V0 |
| Gruppo materiale isolante | I |
| Materiale isolante | PA |
| Inserto materiale isolante statico a freddo | -60 °C |
| Indice di temperatura materiale isolante (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Indice di temperatura relativo materiale isolante (Elec., UL 746 B) | 130 °C |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Sviluppo di calore cono calorimetrico NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Infiammabilità della superficie NFPA 130 (ASTM E 162) | superata |
| Densità ottica specifica dei fumi NFPA 130 (ASTM E 662) | superata |
| Tossicità dei fumi NFPA 130 (SMP 800C) | superata |
| Dati meccanici | |
| Parete laterale aperta | No |
| Attacco a norma | IEC 60947-7-1 |
| Tipo di montaggio | NS 35/15 |
| NS 32 |
