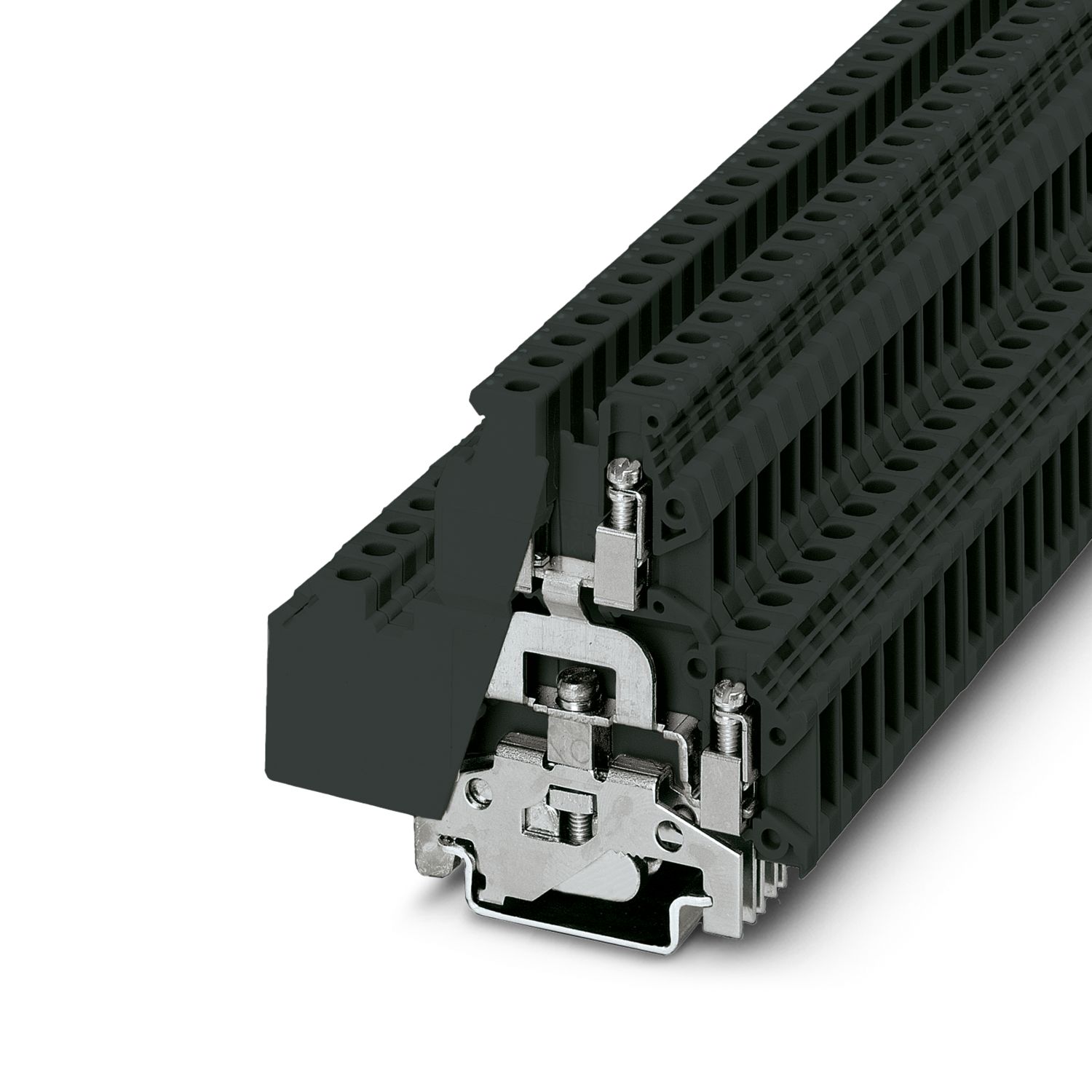

UKKB 5-PE BK - Morsetti comp. per conduttori terra
3022250
Morsetti comp. per conduttori terra, tipo di connessione: Connessione a vite, Sezione di dimensionamento: 4 mm2, sezione: 0,2 mm2 - 4 mm2, tipo di montaggio: NS 35/7,5, NS 35/15, NS 32, colore: nero
Dettagli prodotto
Tipo di prodotto
Morsetto di schermatura
Numero collegamenti
4
Numero di file
2
Caratteristiche di isolamento
Categoria di sovratensione
III
Grado d'inquinamento
3
Tensione impulsiva di dimensionamento
6 kV
Potenza dissipata massima in condizioni nominali
1,02 W
Numero di connessioni per ogni piano
2
Sezione nominale
4 mm²
Filettatura
M3
Nota
Attenersi al carico di corrente ammesso delle guide di montaggio.
Coppia di serraggio
0,6 ... 0,8 Nm
Lunghezza del tratto da spelare
8 mm
Sezione conduttore rigida
0,2 mm² ... 4 mm²
Sezione conduttore AWG
24 ... 12 (convertito secondo IEC)
Sezione conduttore flessibile
0,2 mm² ... 4 mm²
Sezione conduttore flessibile [AWG]
24 ... 12 (convertito secondo IEC)
Sezione del conduttore flessibile (capocorda senza collare di isolamento)
0,25 mm² ... 4 mm²
Sezione del conduttore flessibile (capocorda e collare in plastica)
0,25 mm² ... 2,5 mm²
Sezione nominale
4 mm²
Larghezza
6,2 mm
Colore
nero (RAL 9005)
Classe di combustibilità a norma UL 94
V0
Gruppo materiale isolante
I
Materiale isolante
PA
Inserto materiale isolante statico a freddo
-60 °C
Indice di temperatura relativo materiale isolante (Elec., UL 746 B)
130 °C
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22
HL 1 - HL 3
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23
HL 1 - HL 3
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24
HL 1 - HL 3
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R26
HL 1 - HL 3
Infiammabilità della superficie NFPA 130 (ASTM E 162)
superata
Densità ottica specifica dei fumi NFPA 130 (ASTM E 662)
superata
Tossicità dei fumi NFPA 130 (SMP 800C)
superata
Dati meccanici
Parete laterale aperta
No
Condizioni ambientali
Temperatura ambiente (esercizio)
-60 °C ... 105 °C (Temperatura di esercizio massima per breve tempo, vedi RTI Elec.)
Temperatura ambiente (stoccaggio/trasporto)
-25 °C ... 60 °C (per breve durata, non oltre le 24 h, da -60 °C °C a +70 °C)
Una tabella per la dichiarazione China RoHS in base allarticolo è disponibile nellarea di download di ciascun articolo alla voce "Dichiarazione del produttore". Per tutti gli articoli con EFUP-E non viene allestita né richiesta alcuna tabella per la dichiarazione China RoHS.
EU REACH SVHC
Avviso di sostanza candidata REACH (n. CAS)
4-Nonylphenol, branched and linear(n. CAS: Non pertinente)
