G 5/ 2
-
Morsetto apparecch.
2716020
Morsetto apparecch., tensione nominale: 500 V, corrente nominale: 32 A, numero di connessioni: 4, numero poli: 2, tipo di connessione: Connessione a vite, Sezione di dimensionamento: 4 mm2, sezione: 0,2 mm2 - 4 mm2, tipo di montaggio: avvitamento diretto, colore: grigio
Colore
Sezione di collegamento
Dettagli prodotto
| Famiglia di prodotti | G |
| Numero di poli | 2 |
| Numero collegamenti | 4 |
| Numero di file | 1 |
| Potenziali | 2 |
| Caratteristiche di isolamento | |
| Categoria di sovratensione | III |
| Grado d'inquinamento | 3 |
| Tensione impulsiva di dimensionamento | 6 kV |
| Potenza dissipata massima in condizioni nominali | 1,02 W |
| Numero di connessioni per ogni piano | 4 |
| Sezione nominale | 4 mm² |
| Collegamento | Connessione a vite |
| Filettatura | M3 |
| Coppia di serraggio | 0,6 ... 0,8 Nm |
| Lunghezza del tratto da spelare | 8 mm |
| Calibro a tampone | A3 |
| Attacco a norma | IEC 60947-7-1 |
| Sezione conduttore rigida | 0,2 mm² ... 4 mm² |
| Sezione conduttore AWG | 24 ... 12 (convertito secondo IEC) |
| Sezione conduttore flessibile | 0,2 mm² ... 4 mm² |
| Sezione conduttore flessibile [AWG] | 24 ... 12 (convertito secondo IEC) |
| Sezione del conduttore flessibile (capocorda senza collare di isolamento) | 0,25 mm² ... 4 mm² |
| Sezione del conduttore flessibile (capocorda e collare in plastica) | 0,25 mm² ... 2,5 mm² |
| 2 conduttori di sezione identica rigidi | 0,2 mm² ... 1,5 mm² |
| 2 conduttori di sezione identica flessibili | 0,2 mm² ... 1,5 mm² |
| 2 conduttori della stessa sezione flessibili con puntalino senza collare in plastica | 0,25 mm² ... 1,5 mm² |
| 2 conduttori di sezione identica flessibili con puntalino TWIN con collare in plastica | 0,5 mm² ... 1 mm² |
| Sezione nominale | 4 mm² |
| Corrente nominale | 32 A |
| Corrente di carico massima | 32 A (con una sezione conduttore di 4 mm²) |
| Tensione nominale | 500 V |

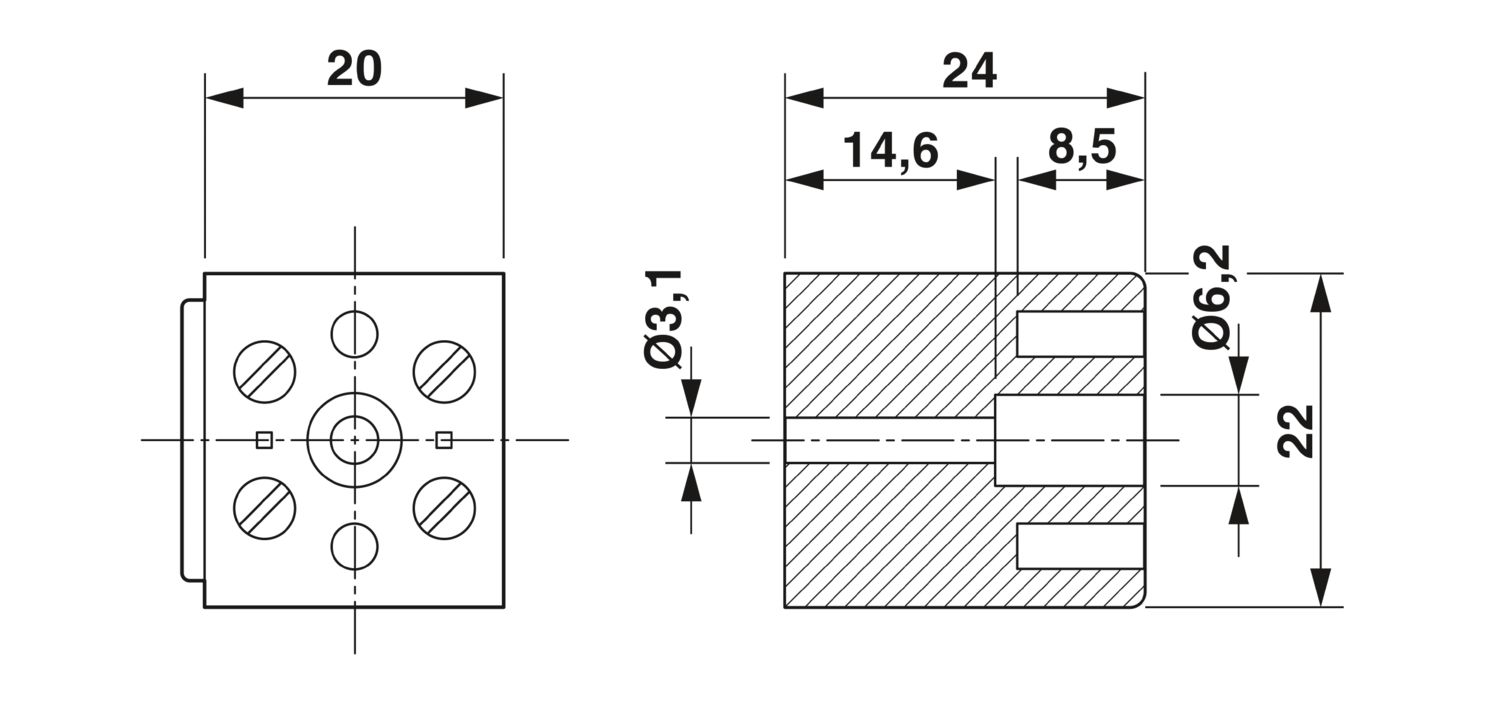

| Disegno quotato |
|
| Larghezza | 20 mm |
| Altezza | 22 mm |
| Profondità | 24 mm |
| Diametro foro | 3,2 mm |
| Colore | grigio (RAL 7042) |
| Classe di combustibilità a norma UL 94 | V0 |
| Gruppo materiale isolante | I |
| Materiale isolante | PA |
| Inserto materiale isolante statico a freddo | -60 °C |
| Indice di temperatura relativo materiale isolante (Elec., UL 746 B) | 130 °C |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Infiammabilità della superficie NFPA 130 (ASTM E 162) | superata |
| Densità ottica specifica dei fumi NFPA 130 (ASTM E 662) | superata |
| Tossicità dei fumi NFPA 130 (SMP 800C) | superata |
| Prova di tensione impulsiva | |
| Tensione di prova valore nominale | 7,3 kV |
| Risultato | Prova superata |
| Test temperatura ambientale | |
| Requisito verifica di riscaldamento | Aumento di temperatura ≤ 45 K |
| Risultato | Prova superata |
| Prova superata | |
| Resistenza alla corrente di breve durata 4 mm² | 0,48 kA |
| Risultato | Prova superata |
| Rigidità dielettrica a frequenza di rete | |
| Tensione di prova valore nominale | 1,89 kV |
| Risultato | Prova superata |
| Note generali | |
| Fissaggio morsetti | In fase di fissaggio del prodotto sulla superficie di montaggio, durante il serraggio della vite centrale, assicurarsi che la custodia non sia danneggiata |
| Dati meccanici | |
| Parete laterale aperta | No |
| Resistenza meccanica | |
| Risultato | Prova superata |
| Prova di integrità e stabilità dei conduttori | |
| Velocità di rotazione | 10 (+/- 2) giri/min |
| Giri | 135 |
| Sezione conduttore/peso | 0,2 mm2/0,2 kg |
| 4 mm2/0,9 kg | |
| Risultato | Prova superata |
| Prova di fiamma ad ago | |
| Durata di applicazione | 30 s |
| Risultato | Prova superata |
| Vibrazioni/rumori a banda larga | |
| Specifica di prova | DIN EN 50155 (VDE 0115-200):2022-06 |
| Spettro | Controllo della vita elettrica categoria 2, montato su carrello |
| Frequenza | f1 = 5 Hz fino a f2 = 250 Hz |
| Livello ASD | 6,12 (m/s²)²/Hz |
| Accelerazione | 3,12g |
| Durata di prova per asse | 5 h |
| Direzioni di prova | Asse X, Y e Z |
| Risultato | Prova superata |
| Urti | |
| Specifica di prova | DIN EN 50155 (VDE 0115-200):2022-06 |
| Forma d'urto | Semisinusoidale |
| Accelerazione | 5g |
| Durata urti | 30 ms |
| Numero di urti per direzione | 3 |
| Direzioni di prova | Asse X, Y e Z (pos. e neg.) |
| Risultato | Prova superata |
| Condizioni ambientali | |
| Temperatura ambiente (esercizio) | -60 °C ... 110 °C (Intervallo di temperatura di esercizio compreso l'autoriscaldamento, temperatura di esercizio massima a breve termine cfr. RTI Elec.) |
| Temperatura ambiente (stoccaggio/trasporto) | -25 °C ... 60 °C (per breve durata, non oltre le 24 h, da -60 °C °C a +70 °C) |
| Temperatura ambiente (montaggio) | -5 °C ... 70 °C |
| Temperatura ambiente (attivazione) | -5 °C ... 70 °C |
| Umidità dell'aria consentita (esercizio) | 20 % ... 90 % |
| Umidità dell'aria consentita (stoccaggio/trasporto) | 30 % ... 70 % |
| Attacco a norma | IEC 60947-7-1 |
| Tipo di montaggio | avvitamento diretto |
| Fissaggio morsetti | In fase di fissaggio del prodotto sulla superficie di montaggio, durante il serraggio della vite centrale, assicurarsi che la custodia non sia danneggiata |
