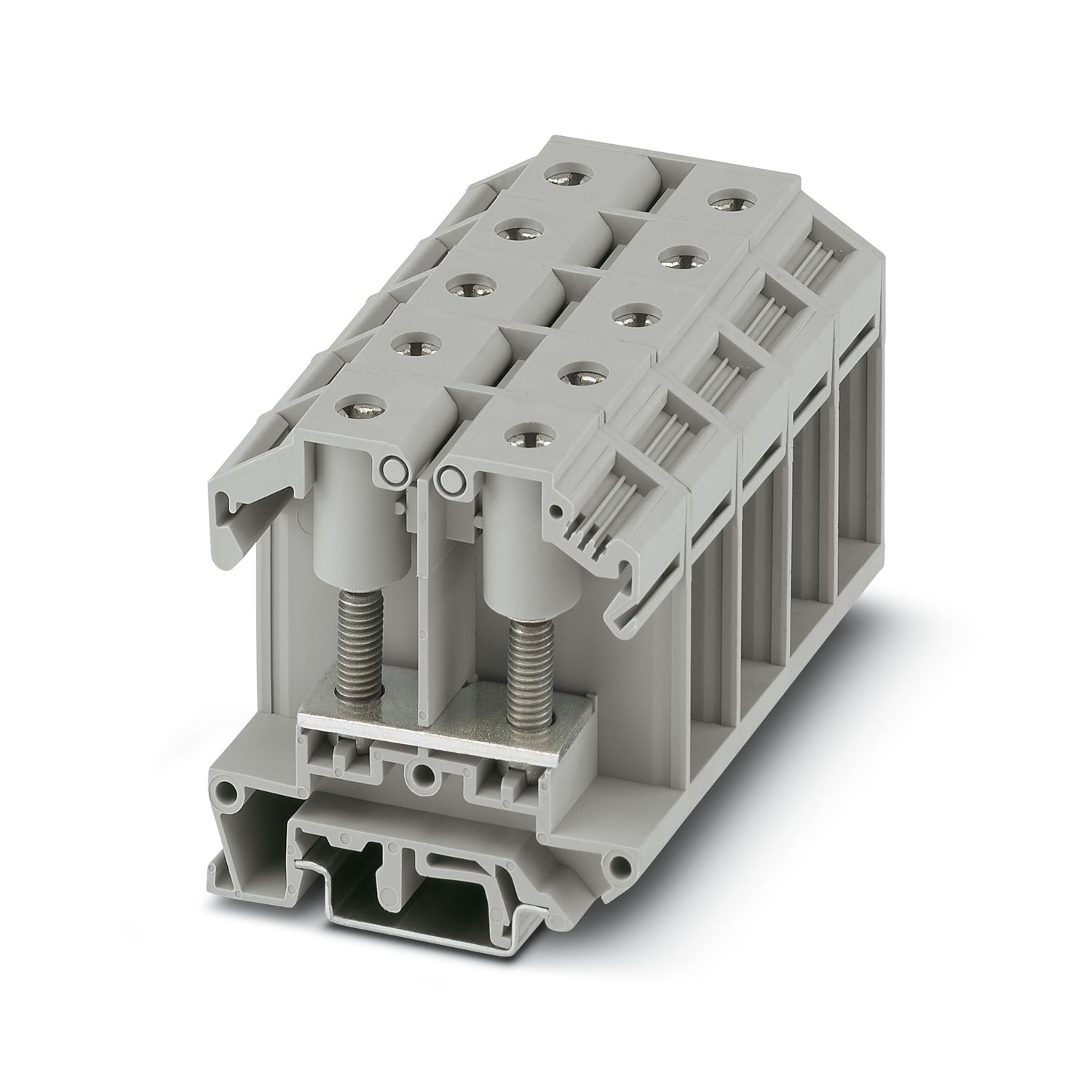

OTTA 25 M6 PH3 - Morsetto di collegamento a bullone

0713122

Morsetto universale con connessione a bullone, vite a croce, sezione: 1 mm² ... 25 mm², larghezza: 18 mm, colore: grigio

Dettagli prodotto

Tipo di prodotto	Morsetto di collegamento a bullone
Numero collegamenti	2
Numero di file	1
Potenziali	1
Caratteristiche di isolamento
Categoria di sovratensione	III
Grado d'inquinamento	3

Tensione impulsiva di dimensionamento	8 kV
Potenza dissipata massima in condizioni nominali	3,26 W

Numero di connessioni per ogni piano	2
Sezione nominale	25 mm²
Lunghezza del tratto da spelare	La lunghezza del tratto da spelare dipende dalle indicazioni del produttore del capocorda.
Attacco a norma	IEC 60947-7-1
Corrente nominale	101 A
Corrente di carico massima	101 A (con una sezione conduttore di 25 mm²)
Tensione nominale	800 V (La tensione nominale vale per capocorda isolati)
Sezione nominale	25 mm²
Connessione capocorda DIN 46234:1980-03
Attacco a norma	DIN 46234:1980-03
Sezione	1,5 mm² ... 25 mm²
Sezione AWG	16 ... 4 (convertito secondo IEC)
Diametro occhiello	6,5 mm
Larghezza	16 mm
Diametro bullone	6 mm
Filettatura	M6
Coppia di serraggio	3,2 ... 3,7 Nm
Attacco a norma	DIN 46237:1970-07
Sezione	2,5 mm² ... 6 mm²
Sezione AWG	(convertito secondo IEC)
Diametro occhiello	6,5 mm
Larghezza	16 mm
Diametro bullone	6 mm
Filettatura	M6
Coppia di serraggio	3,2 ... 3,7 Nm

Larghezza	18 mm
Spessore della piastra terminale	2 mm
Altezza	60 mm
Profondità su NS 32	69,5 mm
Profondità su NS 35/7,5	64,5 mm
Profondità su NS 35/15	72 mm

Colore	grigio (RAL 7042)
Classe di combustibilità a norma UL 94	V0
Gruppo materiale isolante	I
Materiale isolante	PA
Inserto materiale isolante statico a freddo	-60 °C
Indice di temperatura relativo materiale isolante (Elec., UL 746 B)	130 °C
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22	HL 1 - HL 3
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23	HL 1 - HL 3
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24	HL 1 - HL 3
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R26	HL 1 - HL 3
Infiammabilità della superficie NFPA 130 (ASTM E 162)	superata
Densità ottica specifica dei fumi NFPA 130 (ASTM E 662)	superata
Tossicità dei fumi NFPA 130 (SMP 800C)	superata

Prova di tensione impulsiva
Tensione di prova valore nominale	9,8 kV
Risultato	Prova superata
Test temperatura ambientale
Requisito verifica di riscaldamento	Aumento di temperatura ≤ 45 K
Risultato	Prova superata
Resistenza alla corrente di breve durata 25 mm²	3 kA
Risultato	Prova superata
Rigidità dielettrica a frequenza di rete
Tensione di prova valore nominale	2 kV
Risultato	Prova superata

Dati meccanici
Parete laterale aperta	Sì

Resistenza meccanica
Risultato	Prova superata
Fissaggio sul supporto
Guida di supporto/supporto di fissaggio	NS 32/NS 35
Forza di prova valore nominale	10 N
Risultato	Prova superata
Prova di integrità e stabilità dei conduttori
Velocità di rotazione	10 (+/- 2) giri/min
Giri	135
Sezione conduttore/peso	25 mm²/4,5 kg
Risultato	Prova superata

Prova di fiamma ad ago
Durata di applicazione	30 s
Risultato	Prova superata
Vibrazioni/rumori a banda larga
Specifica di prova	DIN EN 50155 (VDE 0115-200):2018-05
Spettro	Controllo della vita elettrica categoria 2, montato su carrello
Frequenza	f₁ = 5 Hz fino a f₂ = 250 Hz
Livello ASD	6,12 (m/s²)²/Hz
Accelerazione	3,12g
Durata di prova per asse	5 h
Direzioni di prova	Asse X, Y e Z
Risultato	Prova superata
Urti
Forma d'urto	Semisinusoidale
Accelerazione	5g
Durata urti	30 ms
Numero di urti per direzione	3
Direzioni di prova	Asse X, Y e Z (pos. e neg.)
Risultato	Prova superata
Condizioni ambientali
Temperatura ambiente (esercizio)	-60 °C ... 110 °C (Intervallo di temperatura di esercizio compreso l'autoriscaldamento, temperatura di esercizio massima a breve termine cfr. RTI Elec.)
Temperatura ambiente (stoccaggio/trasporto)	-25 °C ... 60 °C (per breve durata, non oltre le 24 h, da -60 °C °C a +70 °C)
Temperatura ambiente (montaggio)	-5 °C ... 70 °C
Temperatura ambiente (attivazione)	-5 °C ... 70 °C
Umidità dell'aria consentita (esercizio)	20 % ... 90 %
Umidità dell'aria consentita (stoccaggio/trasporto)	30 % ... 70 %

Attacco a norma	IEC 60947-7-1

Tipo di montaggio	NS 35/7,5
	NS 35/15
	NS 32

Dati commerciali

Codice articolo	0713122
Pezzi/conf.	50 Pezzi
Quantità di ordinazione minima	1 Pezzi
Codice vendita	BE4513
Codice prodotto	BE4513
GTIN	4046356013338
Peso per pezzo (confezione inclusa)	53,894 g
Peso per pezzo (confezione esclusa)	53,894 g
Numero tariffa doganale	85369010
Paese di origine	IN

Classifiche

Omologazioni

Approval Specification Data
	Tensione nominale U_N	Corrente nominale I_N	Sezione AWG	Sezione mm²
	600 V	100 A	18 - 4

Approval Specification Data
	Tensione nominale U_N	Corrente nominale I_N
Use Group B
	600 V	115 A
Use Group C
	600 V	115 A

Environmental product compliance

Prodotti compatibili

Accessori

EU RoHS
Soddisfa i requisiti della direttiva RoHS	Sì (Nessuna deroga)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Nessuna sostanza pericolosa al di sopra dei valori limite
EU REACH SVHC
Avviso di sostanza candidata REACH (n. CAS)	Nessuna sostanza con una percentuale di massa maggiore dello 0,1%
