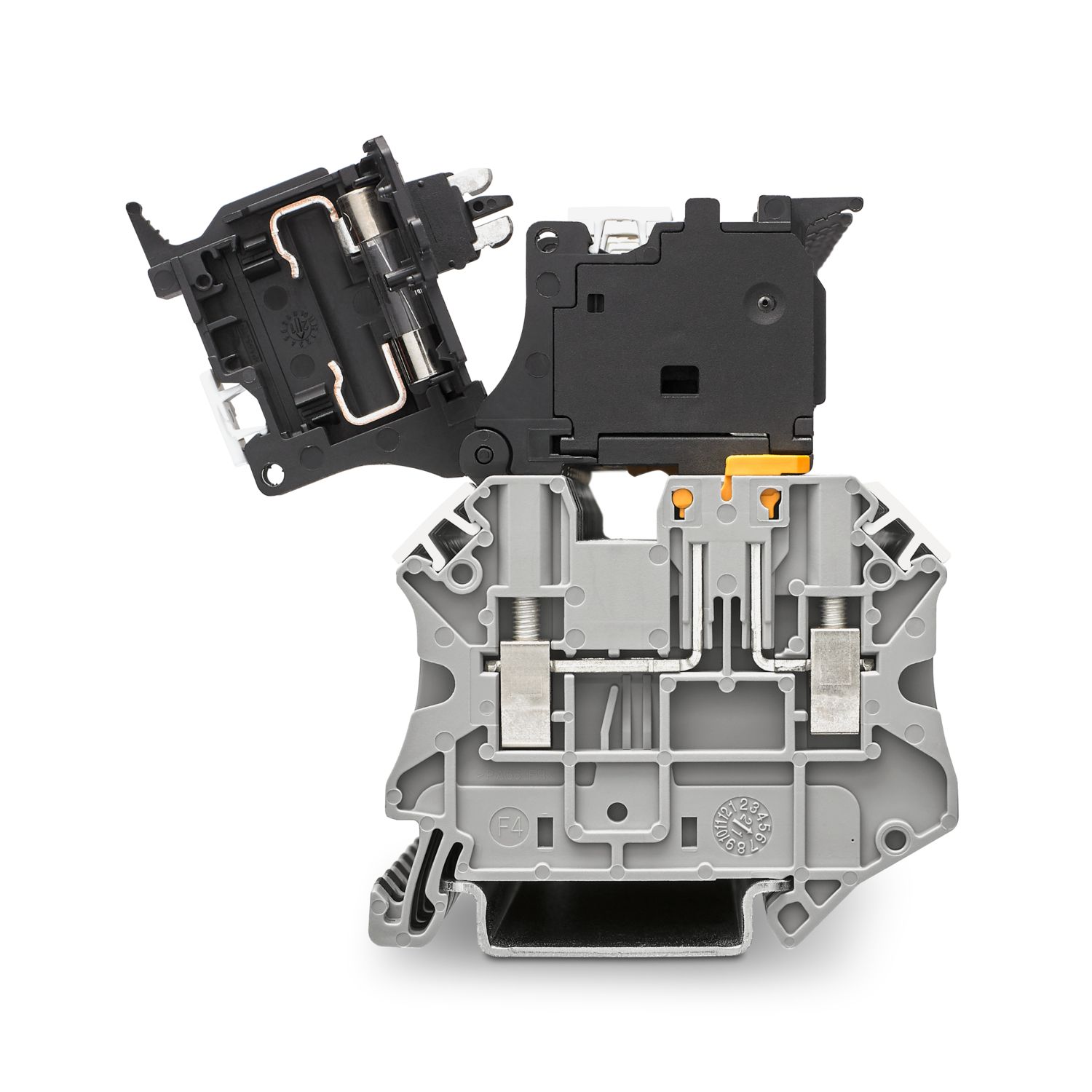

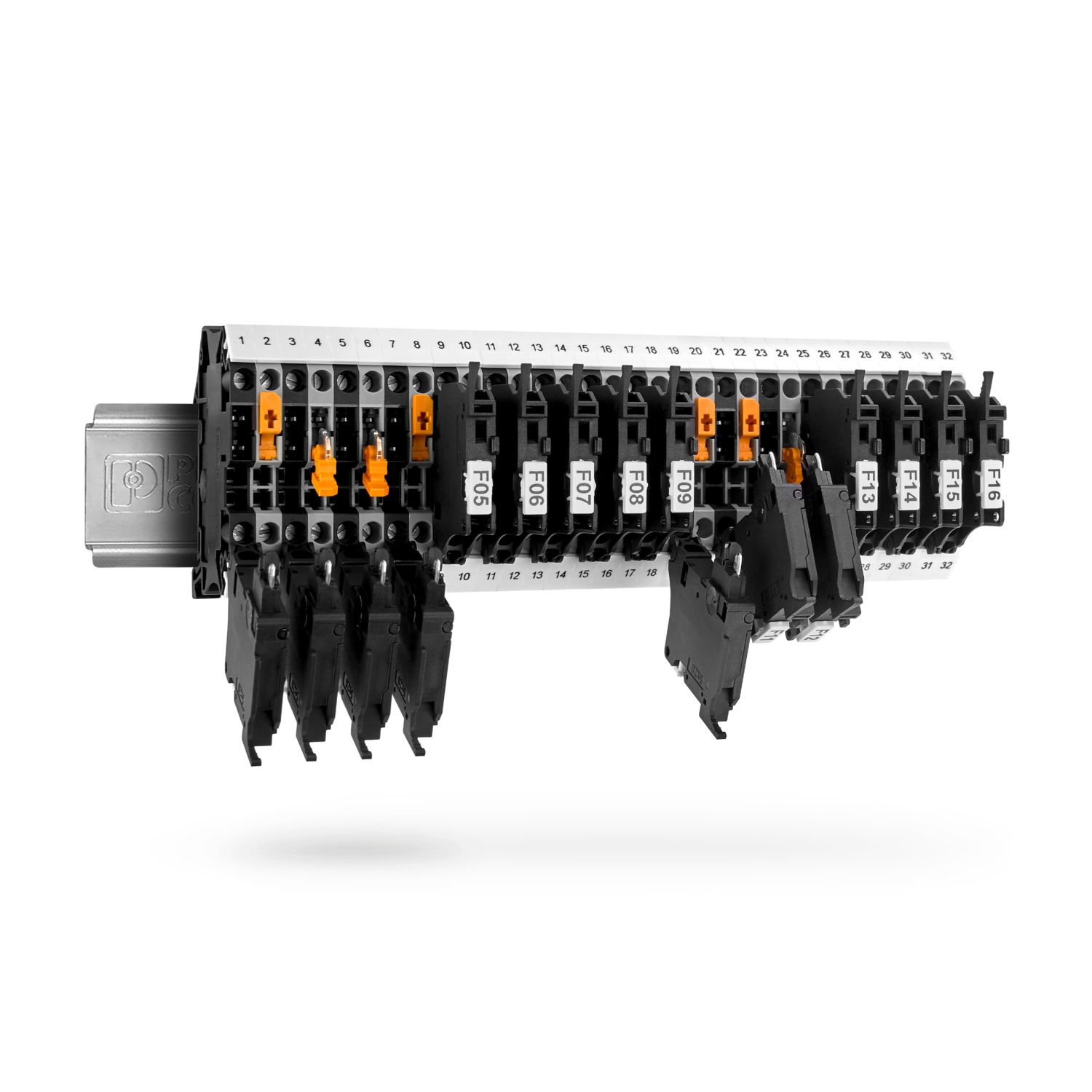

UT 2,5-HESI-EX (5X20) - Morsetto portafusibili

1277638

Morsetto portafusibili, tipo di fusibile: Vetro / ceramica / ..., tipo fusibile: G / 5 x 20, tipo di connessione: Connessione a vite, Sezione di dimensionamento: 2,5 mm², tipo di montaggio: NS 35/7,5, NS 35/15, colore: nero

Dettagli prodotto

Note generali
Nota	La corrente è determinata dal fusibile inserito, la tensione dal fusibile o dalla spia luminosa selezionata.
	In caso di utilizzo di morsetti portafusibili nella disposizione composita la piastra terminale D-UT 2,5/4-TWIN (3047141) deve essere impostata per ogni morsetto portafusibili oppure occorre utilizzare un morsetto UT 2,5-MTS-EX (1277636) tra ciascun morsetto portafusibili.
	In caso di utilizzo di piastre di separazione tra i morsetti portafusibli non è possibile utilizzare ponticelli DBF a causa della suddivisione.

Tipo di prodotto	Morsetto portafusibili
Campo di applicazione	Industria dei processi
	Costruzione di macchine
	Costruzione di impianti
Numero collegamenti	2
Numero di file	1
Caratteristiche di isolamento
Categoria di sovratensione	III
Grado d'inquinamento	3

Tipo di fusibile	Vetro / ceramica / ...
Tensione impulsiva di dimensionamento	6 kV
Potenza dissipata massima in condizioni nominali	0,77 W
Fusibile	G / 5 x 20
Potenza dissipata massima	max. 1,6 W (con disposizione singola del morsetto portafusibili in caso di sovratensione)
	max. 1,6 W (con disposizione composita di diversi morsetti portafusibili in caso di sovratensione)
	max. 4 W (con disposizione singola del morsetto portafusibili in caso di cortocircuito)
	max. 2,5 W (con disposizione composita di diversi morsetti portafusibili in caso di cortocircuito)

Numero di connessioni per ogni piano	2
Sezione nominale	2,5 mm²
Filettatura	M3
Coppia di serraggio	0,5 Nm
Lunghezza del tratto da spelare	9 mm
Calibro a tampone	A3
Sezione nominale	2,5 mm²

Dati nominali (ATEX/IECEx)
Siglatura	 II 3 G Ex ec llC Gc
Range di temperatura d'impiego	-50 °C ... 130 °C
Accessori certificati Ex	3047141 D-UT 2,5/4-TWIN
	1205053 SZS 0,6X3,5
	3022276 CLIPFIX 35-5
	3022218 CLIPFIX 35
Lista ponticelli	Ponticello a innesto / FBS 2-5 / 3030161
	Ponticello a innesto / FBS 3-5 / 3030174
	Ponticello a innesto / FBS 4-5 / 3030187
	Ponticello a innesto / FBS 5-5 / 3030190
	Ponticello a innesto / FBS 10-5 / 3030213
	Ponticello a innesto / FBS 20-5 / 3030226
Dati di ponticellamento	6,3 A / 2,5 mm²
Tensione di isolamento nominale	250 V
Uscita	(permanente)
Piano Ex Generalità
Tensione nominale	275 V
Corrente nominale	6,3 A (2,5 mm²)
Corrente di carico massima	6,3 A (4 mm²)
Resistività di massa	0,5 mΩ
Dati di collegamento Ex Generalità
Range della coppia di serraggio	0,5 Nm ... 0,6 Nm
Sezione nominale	2,5 mm²
Sezione di dimensionamento AWG	14
Dati di collegamento conduttori rigidi	0,14 mm² ... 4 mm²
Dati di collegamento AWG	26 ... 12
Dati di collegamento conduttori flessibili	0,14 mm² ... 4 mm²
Dati di collegamento AWG	26 ... 12
2 conduttori di sezione identica rigidi	0,14 mm² ... 1,5 mm²
2 conduttori con sezione identica AWG rigidi	26 ... 16
2 conduttori di sezione identica flessibili	0,14 mm² ... 1,5 mm²
2 conduttori con sezione identica AWG flessibili	26 ... 16
Sezione conduttore flessibile con capocorda senza collare in plastica min.	0,14 mm²
Sezione conduttore flessibile con capocorda senza collare in plastica max.	2,5 mm²
Cavo unipolare/punto di collegamento flessibile con puntalino senza collare in plastica AWG	26 ... 14

Larghezza	6,2 mm
Altezza	57,8 mm
Profondità su NS 35/7,5	75,6 mm
Profondità su NS 35/15	83,1 mm

Colore	nero (RAL 9005)
Classe di combustibilità a norma UL 94	V0
Gruppo materiale isolante	I
Materiale isolante	PA
Inserto materiale isolante statico a freddo	-60 °C
Indice di temperatura relativo materiale isolante (Elec., UL 746 B)	130 °C
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22	HL 1 - HL 3
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23	HL 1 - HL 3
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24	HL 1 - HL 3
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R26	HL 1 - HL 3
Infiammabilità della superficie NFPA 130 (ASTM E 162)	superata
Densità ottica specifica dei fumi NFPA 130 (ASTM E 662)	superata
Tossicità dei fumi NFPA 130 (SMP 800C)	superata

Dati meccanici
Parete laterale aperta	No

Vibrazioni/rumori a banda larga
Specifica di prova	DIN EN 50155 (VDE 0115-200):2018-05
Spettro	Controllo della vita elettrica categoria 2, montato su carrello
Frequenza	f₁ = 5 Hz fino a f₂ = 250 Hz
Livello ASD	6,12 (m/s²)²/Hz
Accelerazione	3,12g
Durata di prova per asse	5 h
Direzioni di prova	Asse X, Y e Z
Risultato	Prova superata
Urti
Specifica di prova	DIN EN 50155 (VDE 0115-200):2018-05
Forma d'urto	Semisinusoidale
Accelerazione	30g
Durata urti	18 ms
Numero di urti per direzione	3
Direzioni di prova	Asse X, Y e Z (pos. e neg.)
Risultato	Prova superata
Condizioni ambientali
Temperatura ambiente (esercizio)	-60 °C ... 110 °C (Intervallo di temperatura di esercizio compreso l'autoriscaldamento, temperatura di esercizio massima a breve termine cfr. RTI Elec.)
Temperatura ambiente (stoccaggio/trasporto)	-25 °C ... 60 °C (per breve durata, non oltre le 24 h, da -60 °C °C a +70 °C)
Temperatura ambiente (montaggio)	-5 °C ... 70 °C
Temperatura ambiente (attivazione)	-5 °C ... 70 °C
Umidità dell'aria consentita (esercizio)	20 % ... 90 %
Umidità dell'aria consentita (stoccaggio/trasporto)	30 % ... 70 %

Tipo di montaggio	NS 35/7,5
	NS 35/15

Dati commerciali

Codice articolo	1277638
Pezzi/conf.	50 Pezzi
Quantità di ordinazione minima	50 Pezzi
Codice vendita	BE1134
Codice prodotto	BE1134
GTIN	4063151471897
Peso per pezzo (confezione inclusa)	14,69 g
Peso per pezzo (confezione esclusa)	14,69 g
Numero tariffa doganale	85369095
Paese di origine	CN

Classifiche

Omologazioni

Approval Specification Data
	Tensione nominale U_N	Corrente nominale I_N	Sezione AWG
Use Group B
	300 V	10 A	26 - 12
Connessione a conduttori multipli	300 V	10 A	26 - 16
Use Group C
	300 V	10 A	26 - 12
Connessione a conduttori multipli	300 V	10 A	26 - 16

Approval Specification Data
	Tensione nominale U_N	Corrente nominale I_N	Sezione AWG
Use Group B
	300 V	10 A	26 - 12
Use Group C
	300 V	10 A	26 - 12

Approval Specification Data
	Tensione nominale U_N	Corrente nominale I_N	Sezione AWG	Sezione mm²
	250 V	6,3 A		0,14 - 4

Approval Specification Data
	Tensione nominale U_N	Corrente nominale I_N	Sezione AWG	Sezione mm²
	250 V	6,3 A		0,14 - 4

Environmental product compliance

Prodotti compatibili

Accessori

I vantaggi

Un'esecuzione particolarmente compatta

Il doppio vano di ponticellamento consente la ripartizione individuale del potenziale e l'alimentazione

EU RoHS
Soddisfa i requisiti della direttiva RoHS	Sì
con eccezione delle deroghe, se note	6(c)
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Una tabella per la dichiarazione China RoHS in base allarticolo è disponibile nellarea di download di ciascun articolo alla voce "Dichiarazione del produttore". Per tutti gli articoli con EFUP-E non viene allestita né richiesta alcuna tabella per la dichiarazione China RoHS.
EU REACH SVHC
Avviso di sostanza candidata REACH (n. CAS)	Lead (n. CAS: 7439-92-1)
SCIP	2cd6c6b6-2d81-44cc-94dd-59fef4c83f55
